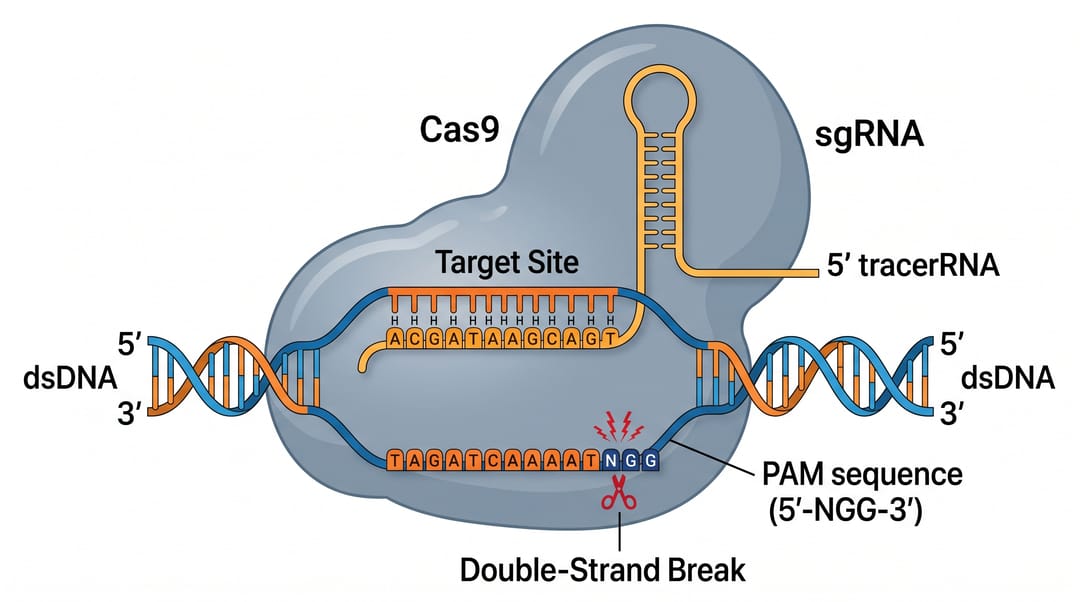

El mecanismo CRISPR-Cas9 es engañosamente simple de describir y sorprendentemente difícil de dibujar: un ARN guía, una nucleasa Cas9, una secuencia PAM, el emparejamiento de bases en el sitio diana, una rotura de doble cadena de extremos romos y, luego, dos vías de reparación que compiten. Si te equivocas en un elemento — el PAM en la cadena equivocada, el corte en el lugar equivocado — la figura engaña. Esta guía te muestra cómo generar con IA, a partir de una sola frase, un diagrama del mecanismo CRISPR-Cas9 listo para publicar, limpio y preciso, y luego refinarlo conversando con el editor.
Al terminar esta guía serás capaz de:
- Generar un diagrama completo del mecanismo CRISPR-Cas9 a partir de un solo prompt.
- Etiquetar correctamente cada elemento clave: sgRNA (crRNA + tracrRNA), Cas9, el PAM, el sitio diana/protoespaciador y la rotura de doble cadena (DSB) de extremos romos.
- Mostrar las dos vías de reparación del ADN — la propensa a errores NHEJ (knockout) vs. la precisa HDR (knock-in) — una al lado de la otra.
- Adaptar el prompt a la edición de bases, la edición prime o un flujo de trabajo de edición completo.
- Exportar una figura editable para tu manuscrito, diapositivas o póster.
Pega cualquier prompt de abajo en el Generador de diagramas de vías de señalización o en el Generador de diagramas de vías biológicas y luego refina el resultado en el editor de SciDraw AI.
Una plantilla de prompt reutilizable para figuras de CRISPR
Los prompts sólidos de diagrama CRISPR-Cas9 tienen cuatro partes:
- Tema — el paso o la variante: direccionamiento, corte, reparación, edición de bases o flujo de trabajo completo.
