La vía NF-κB está en el corazón de la inflamación, la inmunidad y la supervivencia celular, y por eso mismo es tan difícil de dibujar. Un diagrama completo de la inflamación por NF-κB tiene que mostrar la activación del receptor, el complejo IKK, la fosforilación y degradación de IκB, el dímero p65/p50 trasladándose al núcleo y, a menudo, el inflamasoma NLRP3 paralelo produciendo IL-1β madura. Esta guía te muestra cómo generar con IA, a partir de una sola frase, un diagrama de la vía NF-κB listo para publicar, limpio y preciso, y luego refinarlo conversando con el editor.
Al terminar esta guía serás capaz de:
- Generar un diagrama completo de la vía de señalización NF-κB a partir de un solo prompt.
- Etiquetar correctamente cada actor clave: TLR4/TNFR, MyD88, IKKα/β/γ, IκBα, p65 (RelA)/p50 y los genes inflamatorios diana (TNF-α, IL-6, IL-1β).
- Dibujar la rama del inflamasoma NLRP3: cebado, ensamblaje, activación de la caspasa-1 y maduración de pro-IL-1β → IL-1β.
- Mostrar activación vs. inhibición y la translocación nuclear de forma limpia.
- Exportar una figura editable para tu manuscrito, diapositivas o póster.
Pega cualquier prompt de abajo en el Generador de diagramas de vías de señalización y luego refina el resultado en el editor de SciDraw AI.
Una plantilla de prompt reutilizable para figuras de NF-κB
Los prompts sólidos de vía de inflamación tienen cuatro partes:
- Tema — NF-κB canónica, el inflamasoma o ambos juntos.
- Pasos e interacciones — la cascada en orden, incluido el paso de translocación nuclear.
- Etiquetas — nombra cada receptor, quinasa, subunidad y gen diana.
- Estilo y distribución — "vector plano, listo para publicar, flujo de arriba abajo con una membrana nuclear claramente dibujada, flechas de activación y barras de inhibición".
Plantilla: "Dibuja la vía NF-κB de inflamación mostrando [pasos e interacciones]. Etiqueta [receptores, quinasas, subunidades, genes diana]. Usa un estilo de vector plano limpio con una membrana celular y una membrana nuclear etiquetadas, flechas de activación y barras de inhibición, distribución de arriba abajo."
Prompts de la vía NF-κB para copiar y pegar
Señalización canónica de NF-κB

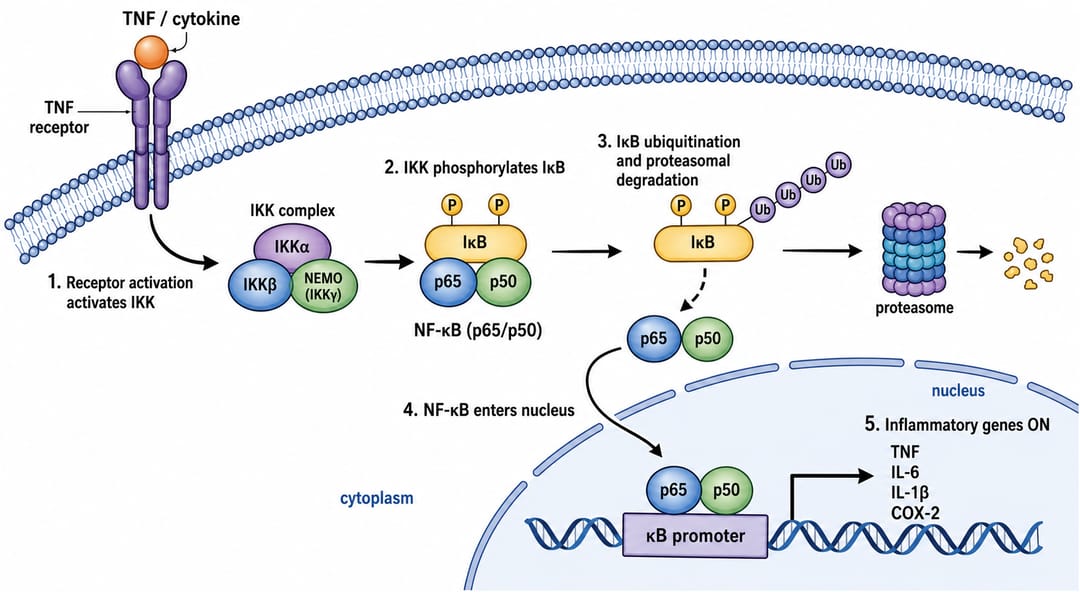

- Dibuja la vía canónica NF-κB de inflamación: una señal proinflamatoria (TNF-α vía TNFR1, o LPS vía TLR4) activando el complejo IKK (IKKα, IKKβ, IKKγ/NEMO), IKK fosforilando IκBα, la ubiquitinación y degradación proteasomal de IκBα, la liberación del dímero p65 (RelA)/p50, su translocación al núcleo y la transcripción de genes inflamatorios (TNF-α, IL-6, IL-1β). Etiqueta cada componente y dibuja una membrana nuclear clara.
- Muestra la señalización de TLR4 hacia NF-κB: LPS uniéndose a TLR4, el reclutamiento de MyD88, la activación de IRAK y TRAF6, el complejo IKK, la degradación de IκB y la entrada nuclear de NF-κB, como una cascada de arriba abajo.
El inflamasoma NLRP3
- Dibuja la activación del inflamasoma NLRP3 en dos pasos: la Señal 1 (cebado) vía NF-κB induciendo la expresión de pro-IL-1β y NLRP3, y la Señal 2 (activación) desencadenando la oligomerización de NLRP3 con ASC y pro-caspasa-1 en el inflamasoma, la caspasa-1 escindiendo pro-IL-1β en IL-1β madura, y la piroptosis vía gasdermina D. Etiqueta NLRP3, ASC, pro-caspasa-1, caspasa-1, pro-IL-1β, IL-1β y GSDMD.
Ambas juntas
- Dibuja el cebado de NF-κB y el inflamasoma NLRP3 como una figura de inflamación integrada: el brazo de NF-κB (izquierda) produciendo pro-IL-1β, y el brazo del inflamasoma (derecha) madurándola en IL-1β secretada, con los dos brazos enlazados por el sustrato pro-IL-1β.
Cómo obtener diagramas de NF-κB limpios y precisos
- Nombra cada elemento que quieras etiquetado. Lista "TLR4, MyD88, TRAF6, IKKα, IKKβ, NEMO, IκBα, p65, p50".
- Muestra el paso de degradación de IκB. Es el corazón regulador de la vía: pide explícitamente "fosforilación, ubiquitinación y degradación proteasomal de IκBα".
- Dibuja la membrana nuclear. Pide "una membrana nuclear claramente etiquetada" para que la translocación del dímero p65/p50 sea visible, no implícita.
- Separa el cebado de la activación en el inflamasoma — "Señal 1 (cebado) y Señal 2 (activación)" — para que la lógica de doble golpe se lea correctamente.
- Itera, no empieces de cero. Refina con "agranda el núcleo" o "recolorea el complejo IKK" en lugar de reescribir el prompt.
Errores comunes (y cómo solucionarlos)
- Falta el paso de IκB. Muchos borradores saltan directo de IKK al NF-κB nuclear. Solución: añade "IKK fosforila IκBα, que luego se degrada, liberando el dímero p65/p50".
- No se muestra la translocación nuclear. Solución: pide "una membrana nuclear etiquetada y una flecha mostrando a p65/p50 entrando al núcleo".
- Inflamasoma mostrado como un solo paso. Solución: separa el cebado (Señal 1) de la activación (Señal 2) y muestra a la caspasa-1 madurando pro-IL-1β en IL-1β.
- Activación vs. inhibición poco clara. Solución: pide "flechas de activación y barras de extremo plano de inhibición" para que el papel restrictivo de IκB se lea correctamente.
- Texto distorsionado (típico de la IA de imágenes genérica). Solución: SciDraw AI renderiza etiquetas sans-serif limpias; vuelve a indicar la redacción exacta si hace falta.
Exporta y usa tu figura de NF-κB
Cuando la vía se vea bien, expórtala a SVG editable o PowerPoint (PPTX), o descarga una imagen de alta resolución para tu manuscrito, diapositivas o póster. ¿Quieres más prompts de vías para adaptar? Consulta nuestros prompts de diagramas de vías de señalización. ¿Necesitas corregir una etiqueta o traducirla? Consulta cómo editar texto y etiquetas en una figura de IA.
Preguntas frecuentes
¿Cuál es la mejor herramienta de IA para dibujar un diagrama de la vía NF-κB? El Generador de diagramas de vías de señalización de SciDraw AI está hecho para figuras de inflamación listas para publicar — la señalización canónica NF-κB y el inflamasoma NLRP3 — con etiquetas limpias y precisas y exportación editable.
¿Cómo muestro la translocación nuclear de NF-κB en un diagrama? Pide una membrana nuclear claramente etiquetada y una flecha mostrando al dímero p65/p50 moviéndose del citoplasma al núcleo tras la degradación de IκBα. Usa el prompt n.º 1 de arriba como punto de partida.
¿Cómo dibujo el inflamasoma NLRP3? Sepáralo en cebado (Señal 1, impulsado por NF-κB) y activación (Señal 2, ensamblaje de NLRP3/ASC/caspasa-1), y luego muestra a la caspasa-1 madurando pro-IL-1β en IL-1β. El prompt n.º 3 de arriba hace esto.
¿Puedo hacer un diagrama de la vía de inflamación gratis? Sí: puedes empezar a generar diagramas de NF-κB y del inflamasoma gratis y luego mejorar tu plan para obtener más créditos y exportación editable en SVG/PPTX.
¿La figura de NF-κB es lo bastante precisa para publicar? Está diseñada para una salida lista para publicar, pero revisa siempre la biología de tu sistema — sobre todo los pasos de degradación de IκB y de translocación — y corrige cualquier etiqueta antes de enviar.
Empieza a crear
Elige cualquier prompt de arriba, pégalo en el Generador de diagramas de vías de señalización y refínalo en el editor de SciDraw AI hasta que coincida con tu estudio. De la degradación de IκB a la IL-1β madura, tu próxima figura de inflamación está a una frase de distancia.
