Um graphical abstract é a primeira impressão visual que um leitor tem da sua pesquisa. Em uma lista de periódico com dezenas de artigos, o graphical abstract determina se alguém clica no seu trabalho ou continua rolando. No entanto, muitos pesquisadores têm dificuldade em criar graphical abstracts eficazes porque as convenções de design variam consideravelmente entre as áreas de pesquisa.
O que funciona para um artigo de química -- setas de reação, estruturas moleculares, ciclos catalíticos -- parece completamente estranho em um contexto de medicina clínica. Um diagrama de sistemas de engenharia segue uma lógica visual diferente de uma via de sinalização biológica. Compreender essas convenções específicas de cada área é essencial para criar graphical abstracts que seu público-alvo reconheça e compreenda imediatamente.
Este guia fornece exemplos concretos e análises de design em seis grandes áreas de pesquisa. Para cada área, analisamos o que faz os graphical abstracts eficazes funcionarem e identificamos padrões que você pode aplicar à sua própria pesquisa. Se você precisa das especificações técnicas de periódicos específicos, consulte nosso guia de requisitos de graphical abstract.
O que faz um ótimo Graphical Abstract
Antes de examinar exemplos por área, existem princípios universais que se aplicam independentemente da disciplina. Todo graphical abstract eficaz compartilha estas características.
Uma única mensagem central
Um graphical abstract deve comunicar uma única ideia. Não três descobertas, não uma pipeline metodológica inteira, e não todos os resultados do seu artigo. Identifique a conclusão mais importante e projete todo o gráfico em torno dela. Se um leitor dedicar três segundos ao seu abstract, deve sair compreendendo aquela única coisa.
Hierarquia visual
O elemento mais importante deve ser o maior e mais proeminente. Elementos de apoio devem ser menores e posicionados para guiar o olhar em direção à mensagem principal. A hierarquia visual é criada por tamanho, saturação de cor, posição (centro vs. periferia) e contraste.
Texto mínimo
Texto em um graphical abstract é uma falha de design -- ou, no mínimo, um compromisso necessário. O graphical abstract ideal comunica inteiramente através de elementos visuais. Quando o texto é inevitável (nomes químicos, unidades de medida, rótulos breves), mantenha-o abaixo de 20 palavras no total e use uma fonte sans-serif limpa com mínimo de 8 pt.
Linguagem visual familiar
Use as convenções visuais que sua área já reconhece. Biólogos esperam certas representações celulares. Químicos esperam notação padrão de ligações. Engenheiros esperam diagramas de blocos e setas de fluxo. Afastar-se dessas convenções por razões estéticas gera confusão, não impacto.
Legibilidade em tamanho pequeno
Seu graphical abstract será exibido com aproximadamente 200-400 pixels de largura na maioria das listas de periódicos e resultados de busca. Projete em tamanho real, mas teste em escala de miniatura. Se algum elemento crítico se tornar ilegível a 200 px de largura, simplifique ou amplie.
Exemplos de Graphical Abstract em Biologia
Os graphical abstracts de biologia tipicamente retratam processos celulares, interações moleculares, efeitos no nível do organismo ou fluxos de trabalho experimentais envolvendo sistemas vivos. O vocabulário visual inclui diagramas celulares, estruturas proteicas, vias de sinalização e ilustrações de organismos.
Exemplo: Via de sinalização celular
Um graphical abstract típico de biologia celular mostra uma cascata de sinalização de um estímulo extracelular a uma resposta intracelular. As versões mais eficazes usam um fluxo simples da esquerda para a direita ou de cima para baixo com no máximo 4-5 etapas.
O que funciona bem:
- Uma membrana celular estilizada no topo com um receptor ligando-se a um ligante
- Duas a três moléculas sinalizadoras intermediárias mostradas como formas simples com setas conectoras
- Um ponto final claro mostrando o resultado biológico (mudança na expressão gênica, divisão celular, apoptose)
- Codificação por cores para distinguir a descoberta nova das etapas conhecidas da via (ex: nova descoberta em vermelho, etapas conhecidas em cinza)
Erros comuns:
- Incluir todos os intermediários em uma cascata de sinalização de 12 etapas, tornando o gráfico ilegível
- Usar estruturas proteicas 3D realistas que se tornam manchas indistinguíveis em tamanho pequeno
- Omitir setas, deixando o leitor adivinhar a ordem dos eventos
Para tutoriais detalhados sobre ilustrações específicas de biologia, consulte nosso guia de ilustração de biologia celular.
Exemplo: Expressão gênica e genômica
Os graphical abstracts de genômica frequentemente precisam comunicar um fluxo de trabalho (coleta de amostras, sequenciamento, análise) e uma descoberta-chave (genes diferencialmente expressos, enriquecimento de vias, variantes novas).
O que funciona bem:
- Um layout horizontal de três painéis: Entrada (amostras/tecidos), Processo (ícone de sequenciamento/análise), Saída (visualização do resultado-chave)
- Mapa de calor simplificado ou gráfico vulcão como painel de resultados, mostrando apenas o padrão sem rótulos de eixos
- Ícones de dupla hélice de DNA ou cromossomos como marcadores de área imediatamente reconhecíveis
- Comparação antes/depois mostrando condição controle vs. experimental
Erros comuns:
- Reproduzir uma pipeline bioinformática completa com 8+ logos de ferramentas de software
- Incluir gráficos de dados reais que requerem rótulos de eixos para interpretação
- Usar clipart genérico sem conexão com o sistema biológico específico estudado
Exemplo: Interação proteica
Estudos de interação proteína-proteína se beneficiam de graphical abstracts que mostram relações espaciais entre parceiros moleculares.
O que funciona bem:
- Duas formas proteicas simplificadas (representações de superfície, não detalhe atômico completo) mostradas em proximidade
- Uma seta ou destaque indicando a interface de interação
- Uma consequência funcional mostrada como resultado (formação de complexo levando a efeito downstream)
- Cor consistente por proteína mantida ao longo de todo o gráfico
Erros comuns:
- Usar diagramas de fitas cristalográficas detalhados demais para o formato
- Mostrar estruturas sem contexto de por que a interação importa
Exemplos de Graphical Abstract em Química
Os graphical abstracts de química possuem as convenções visuais mais estabelecidas de qualquer área. Estruturas químicas, setas de reação e notação mecanística são uma linguagem universal entre químicos. Consulte nossos exemplos de gráficos TOC de química para exemplos adicionais focados.
Exemplo: Mecanismo de reação e síntese
Artigos de síntese e metodologia tipicamente mostram uma transformação: material de partida à esquerda, condições acima da seta, produto à direita.
O que funciona bem:
- Uma única seta de reação (não um esquema de múltiplas etapas) mostrando a transformação mais impressionante
- O catalisador, reagente ou condição novo destacado em uma cor distinta acima da seta
- Percentual de rendimento exibido de forma proeminente perto do produto
- Escopo de substrato indicado sutilmente (ex: "28 exemplos, até 99% ee" abaixo do esquema)
Erros comuns:
- Reproduzir uma rota sintética inteira com 6+ etapas
- Incluir reagentes e solventes padrão que não são a contribuição nova
- Usar estruturas tão complexas que as ligações se fundem em tamanhos pequenos
Exemplo: Catálise
Os graphical abstracts de catálise frequentemente utilizam um motivo de ciclo catalítico circular imediatamente reconhecível pelo público.
O que funciona bem:
- Um esquema de setas circular mostrando o ciclo catalítico com 3-4 intermediários-chave
- O catalisador mostrado de forma proeminente no centro ou ponto de entrada do ciclo
- Substrato entrando pela esquerda, produto saindo pela direita
- Número de turnover ou dados de seletividade como anotação textual mínima
Erros comuns:
- Mostrar todos os intermediários e estados de transição em um mecanismo computacional de 10 etapas
- Usar um layout linear para o que é fundamentalmente um processo cíclico
- Omitir a estrutura do catalisador, que é a contribuição-chave
Exemplo: Ciência dos materiais
Os graphical abstracts de química de materiais fazem a ponte entre propriedades em nível molecular e macroscópico.
O que funciona bem:
- Uma visualização multiescala: estrutura molecular à esquerda, morfologia do material no centro, aplicação/propriedade à direita
- Miniatura de micrografia MEV ou MET mostrando a textura do material (mesmo esquematicamente)
- Um gráfico de propriedade ou indicador de desempenho como ponto final (capacidade de bateria, condutividade, etc.)
- Conexão visual clara entre estrutura e propriedade
Erros comuns:
- Mostrar apenas a estrutura molecular sem indicar por que o material importa
- Incluir muitos resultados de caracterização em vez de focar na métrica de desempenho-chave
Exemplos de Graphical Abstract em Medicina e Clínica
Os graphical abstracts médicos atendem a um público diferente da ciência básica. Clínicos, pacientes e formuladores de políticas podem ver esses gráficos. Clareza e acessibilidade são primordiais.
Exemplo: Ensaio clínico
Os graphical abstracts de ensaios clínicos precisam comunicar o desenho do estudo, população, intervenção e desfecho em uma única imagem.
O que funciona bem:
- Um diagrama de fluxo de pacientes: recrutamento à esquerda, randomização no centro (ramificando em tratamento vs. controle), desfechos à direita
- Ícones simples de silhueta humana para representar grupos de pacientes
- O desfecho primário mostrado como gráfico de barras ou percentual de redução de risco
- Grupos de tratamento e controle distinguidos por cor (ex: azul vs. cinza)
Erros comuns:
- Incluir a complexidade de um diagrama CONSORT em um formato de graphical abstract
- Usar jargão médico em rótulos de texto que leitores não especialistas não conseguem interpretar
- Mostrar desfechos secundários junto ao primário, diluindo a mensagem
Exemplo: Mecanismo de ação do fármaco
Os graphical abstracts de farmacologia e mecanismo de ação mostram como um agente terapêutico funciona no nível molecular ou celular.
O que funciona bem:
- Uma seção transversal simplificada de célula ou órgão mostrando a localização do alvo terapêutico
- A molécula do fármaco mostrada interagindo com seu alvo (receptor, enzima, canal iônico)
- Uma cadeia de efeitos downstream: fármaco liga-se ao alvo, sinalização muda, desfecho clínico melhora
- Comparação antes (estado de doença) e depois (estado tratado)
Erros comuns:
- Usar estruturas químicas que o público clínico não consegue interpretar
- Mostrar o mecanismo sem conectar à relevância clínica
- Incluir dados farmacocinéticos que requerem conhecimento especializado para interpretar
Exemplo: Percurso do paciente e sistemas de saúde
A pesquisa em serviços de saúde e estudos epidemiológicos se beneficiam de graphical abstracts baseados em fluxo de processo.
O que funciona bem:
- Layout baseado em linha do tempo mostrando a jornada do paciente desde o diagnóstico, passando pelo tratamento, até o desfecho
- Ícones representando ambientes de saúde (hospital, clínica, domicílio)
- Estatísticas-chave mostradas nos pontos de decisão ao longo do percurso
- Distinção visual clara entre o cuidado padrão e a intervenção estudada
Exemplos de Graphical Abstract em Engenharia
Os graphical abstracts de engenharia frequentemente retratam sistemas, processos ou arquiteturas de dispositivos. A linguagem visual inclui diagramas de blocos, fluxogramas, seções transversais e curvas de desempenho.

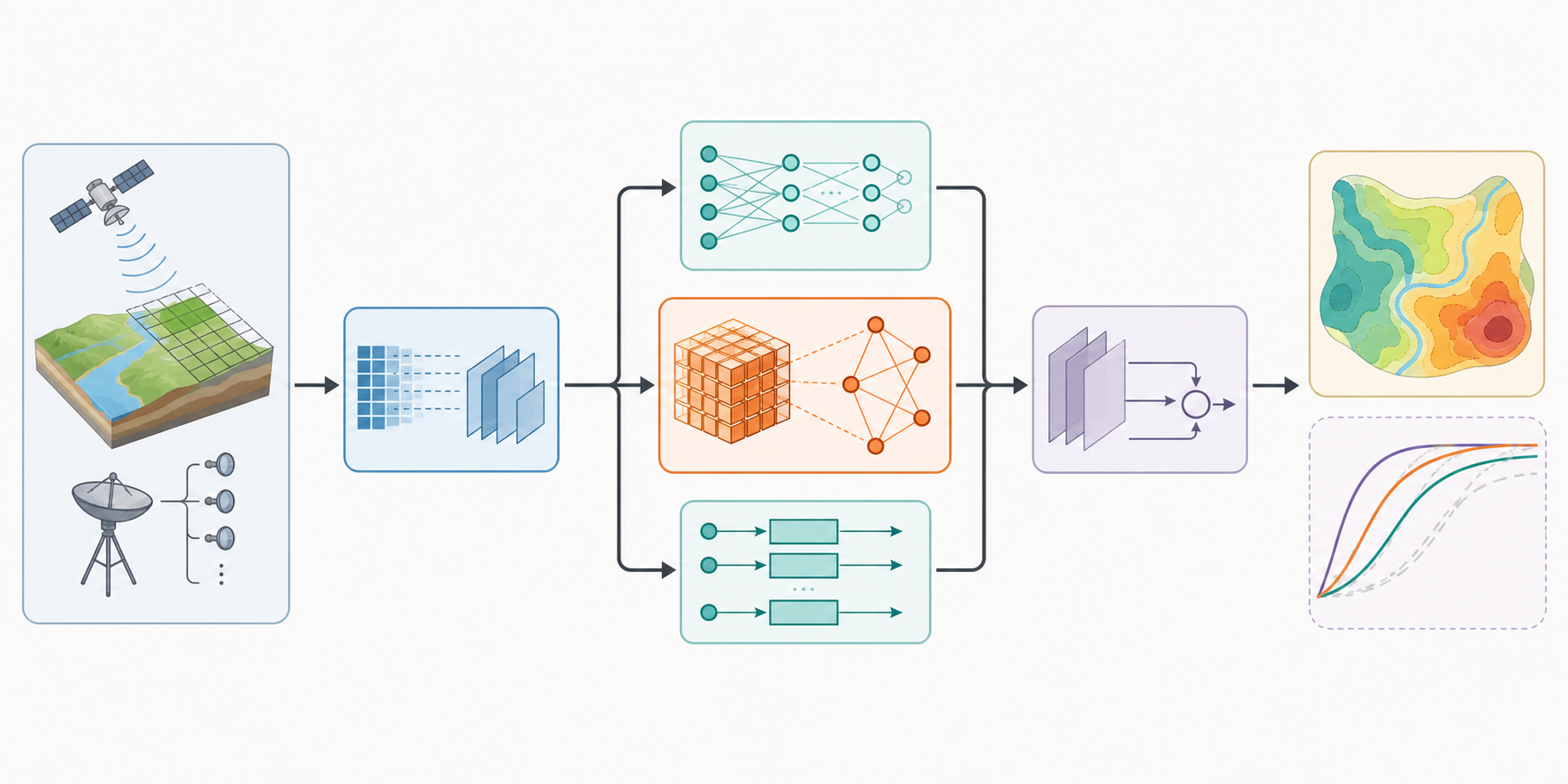

Exemplo: Arquitetura de sistema
Artigos de engenharia de sistemas e ciência da computação frequentemente usam graphical abstracts de diagrama de blocos.
O que funciona bem:
- Um diagrama de blocos limpo com 4-6 componentes principais conectados por setas de fluxo de dados/sinal
- Entrada à esquerda, processamento no centro, saída à direita
- O componente novo destacado em uma cor distinta enquanto componentes padrão são neutros
- Uma métrica de desempenho (latência, acurácia, throughput) anotada perto da saída
Erros comuns:
- Reproduzir um diagrama de sistema completo com 20+ componentes e conexões cruzadas
- Usar notação UML ou de arquitetura específica de software que nem todos os leitores conhecem
- Incluir trechos de código ilegíveis na escala de graphical abstract
Exemplo: Energia e sustentabilidade
Os graphical abstracts de pesquisa em energia frequentemente mostram estruturas de dispositivos, processos de conversão energética ou análises de ciclo de vida.
O que funciona bem:
- Uma seção transversal do dispositivo (camadas de célula solar, estrutura de eletrodo de bateria, membrana de célula de combustível) com camadas rotuladas
- Fluxo de energia mostrado com setas indicando a conversão: luz solar para eletricidade, químico para mecânico, etc.
- Uma cifra-chave de desempenho (percentual de eficiência, capacidade, vida útil em ciclos) exibida de forma proeminente
- Contexto ambiental (redução de CO2, fração de energia renovável) como ponto final visual
Exemplo: Manufatura e engenharia de processos
Os graphical abstracts de engenharia de processos mostram transformações entrada-processo-saída em escala industrial.
O que funciona bem:
- Um diagrama de fluxo de processo simplificado com 3-5 operações unitárias
- Matéria-prima na entrada à esquerda, produto na saída à direita
- Parâmetros-chave do processo (temperatura, pressão, vazão) anotados nas etapas críticas
- Um destaque comparativo mostrando a melhoria em relação aos processos existentes (mais rápido, mais barato, mais limpo)
Exemplos de Graphical Abstract em Ciência Ambiental
Os graphical abstracts de ciência ambiental frequentemente abrangem múltiplas escalas, de contaminantes moleculares a efeitos no nível do ecossistema, e frequentemente precisam comunicar urgência junto com rigor científico.
Exemplo: Ciclo do carbono e clima
O que funciona bem:
- Um diagrama simplificado do sistema terrestre mostrando reservatórios de carbono (atmosfera, oceano, terra, fóssil) como caixas rotuladas com setas de fluxo entre eles
- O fluxo ou perturbação estudado destacado com uma cor distinta ou seta mais grossa
- Um elemento temporal mostrando mudança ao longo do tempo (antes/depois, seta de tendência, linha do tempo)
- Indicadores de escala conectando processos globais às medições específicas do estudo
Exemplo: Ecossistema e biodiversidade
O que funciona bem:
- Uma seção transversal estilizada do habitat (camadas de solo, coluna d'água, dossel florestal) com organismos nas posições apropriadas
- A interação estudada (predador-presa, simbiose, ciclagem de nutrientes) mostrada com setas de conexão
- Variação sazonal ou espacial indicada por painéis lado a lado
- Um vínculo visual claro entre o processo ecológico e a implicação para conservação ou gestão
Exemplo: Poluição e remediação
O que funciona bem:
- Um modelo fonte-caminho-receptor: fonte de contaminante à esquerda, caminho de transporte no centro, receptor afetado à direita
- A técnica de remediação estudada mostrada como ponto de intervenção ao longo do caminho
- Comparação antes/depois da remediação usando o mesmo layout visual
- Dados de concentração ou eficiência de remoção como anotação textual mínima
Exemplos de Ciências Sociais e Interdisciplinares
Um número crescente de periódicos de ciências sociais e interdisciplinares agora exige graphical abstracts. As convenções aqui são menos estabelecidas, o que representa tanto um desafio quanto uma oportunidade.
Exemplo: Pesquisa por questionário e comportamental
O que funciona bem:
- Um diagrama de framework simples com 3-4 variáveis-chave conectadas por setas mostrando relações hipotéticas
- Ícones de figuras humanas ou símbolos demográficos representando a população do estudo
- Uma descoberta central destacada com uma seta em negrito ou mudança de cor
- Tamanho do efeito ou estatística-chave mostrado perto da relação crítica
Exemplo: Framework conceitual
O que funciona bem:
- Um diagrama de Venn, matriz ou hierarquia aninhada mostrando as relações entre conceitos
- Codificação por cores para distinguir contribuições teóricas de achados empíricos
- Texto mínimo usando os termos-chave do artigo
- Uma metáfora visual clara que captura o argumento central do artigo

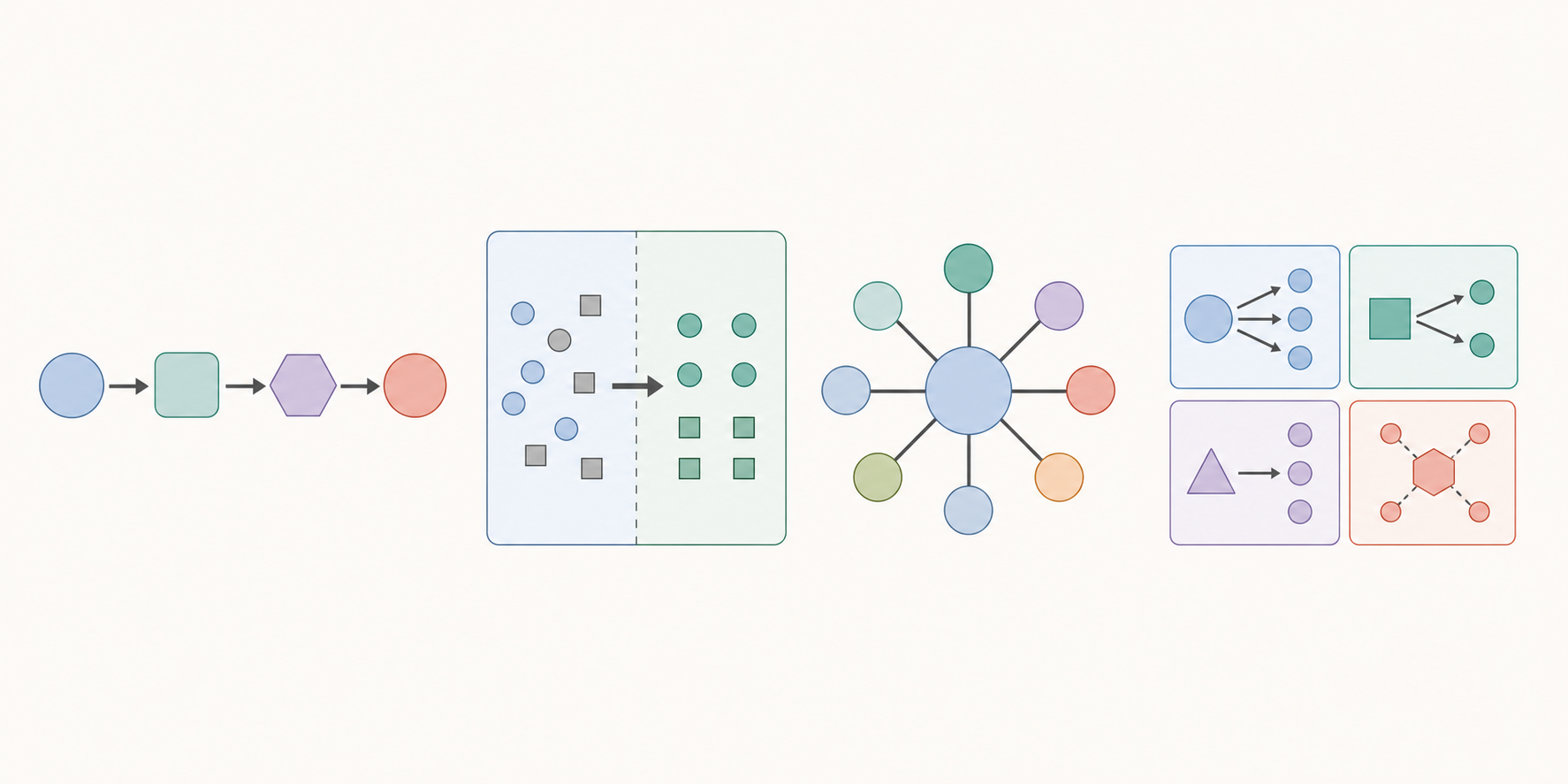

Padrões de design comuns entre áreas
Apesar da diversidade de áreas, vários padrões de design aparecem consistentemente em graphical abstracts eficazes.
Fluxo da esquerda para a direita
O layout mais comum em todas as áreas. Entrada, processo e saída dispostos horizontalmente. Isso espelha a direção natural de leitura e funciona bem para pesquisa orientada a processos (síntese, ensaios clínicos, manufatura, pipelines de análise de dados).
Comparação antes/depois
Eficaz para qualquer estudo que mostra uma mudança, melhoria ou efeito de intervenção. Coloque o estado inicial à esquerda e o estado final à direita, com a intervenção ou mecanismo mostrado entre eles.
Hub central com elementos radiais
Usado quando um único conceito (um catalisador, um fármaco, uma plataforma, um framework) se conecta a múltiplas aplicações, propriedades ou resultados. O elemento central ocupa o meio do gráfico com conexões irradiando para os elementos circundantes.
Layout em painéis
Uma grade 2x2 ou 1x3 de painéis distintos, cada um mostrando um aspecto diferente da pesquisa. Funciona bem para estudos multimétodo ou artigos com achados distintos mas relacionados. Requer dimensionamento cuidadoso para garantir que cada painel seja legível em escala de miniatura.
Estratégia de codificação por cores
| Papel da cor | Recomendação |
|---|---|
| Contribuição nova | Cor primária saturada (vermelho, azul) |
| Elementos conhecidos/de fundo | Cinza ou cores dessaturadas |
| Resultado positivo | Verde ou azul |
| Resultado negativo / problema | Vermelho ou laranja |
| Diferentes grupos experimentais | Matizes distintos de uma paleta segura para daltonismo |
Usar uma paleta segura para daltonismo (evitando combinações vermelho-verde) é cada vez mais esperado pelos periódicos e garante a acessibilidade. Ferramentas como o ColorBrewer fornecem paletas apropriadas para pesquisa.
Como escolher o padrão certo para seu artigo
Selecionar um padrão de design depende do tipo de contribuição da pesquisa.
| Tipo de pesquisa | Padrão recomendado |
|---|---|
| Novo método ou síntese | Fluxo da esquerda para a direita (entrada para saída) |
| Estudo de intervenção | Comparação antes/depois |
| Artigo de plataforma ou ferramenta | Hub central com aplicações |
| Estudo multimétodo | Layout em painéis |
| Estudo mecanístico | Ciclo circular ou cascata linear |
| Estudo comparativo | Lado a lado com escala compartilhada |
Para uma orientação completa do processo de criação de graphical abstracts, do conceito ao arquivo final, consulte nosso guia de como criar um graphical abstract.
Crie seu Graphical Abstract com IA
Projetar um graphical abstract do zero requer equilibrar precisão científica, apelo visual e requisitos específicos do periódico. A ferramenta de desenho com IA do SciDraw gera graphical abstracts apropriados para sua área a partir de descrições textuais da sua pesquisa. Descreva sua descoberta-chave, selecione sua área de pesquisa e formato do periódico-alvo, e receba um gráfico de qualidade profissional pronto para submissão.
A ferramenta compreende as convenções específicas de cada área -- estruturas químicas para química, diagramas celulares para biologia, diagramas de blocos para engenharia -- para que seu graphical abstract fale a linguagem visual que seus revisores e leitores esperam.
Crie seu Graphical Abstract agora
Você também pode explorar nossa página dedicada do criador de graphical abstracts para modelos organizados por área e periódico.
