Gerador de Diagrama de Orbitais Moleculares
Monte um diagrama de OM rotulado a partir de texto simples
Descreva uma molécula e a IA desenha um diagrama de níveis de energia de orbitais moleculares limpo — orbitais atômicos, orbitais moleculares ligantes e antiligantes e elétrons preenchidos, tudo rotulado e pronto para listas de exercícios de química, slides e provas.
Exemplos de diagrama de orbitais moleculares
Clique em qualquer exemplo para carregar seu prompt, ou use-o como ponto de partida para o seu próprio diagrama de OM.
O que é um diagrama de orbital molecular?
Um diagrama de orbital molecular (OM) é um diagrama de níveis de energia da teoria do orbital molecular que mostra como os orbitais atômicos de dois átomos se combinam em orbitais moleculares ligantes e antiligantes, e como os elétrons os preenchem de baixo para cima. Este gerador transforma uma descrição em texto simples de uma molécula nessa figura limpa e rotulada — aquela que os químicos usam para explicar ordem de ligação, estabilidade e magnetismo. Você nomeia a molécula e quaisquer detalhes (ordenamento dos orbitais, rótulos sigma e pi, quais elétrons estão desemparelhados), e a IA dispõe os orbitais atômicos de cada lado, os orbitais moleculares empilhados por energia no centro e os elétrons desenhados como setas emparelhadas para cima/para baixo. É uma ferramenta de desenho que dispõe e rotula o diagrama que você descreve, não um solucionador de química quântica, então você mantém o controle sobre o ordenamento e a contagem de elétrons.
Por que usar um gerador de diagrama de OM
- Os diagramas de OM são um tema central da química geral e inorgânica, desenhados o tempo todo para tarefas de casa, provas e fichas de exercícios da teoria do orbital molecular.
- Alinhar à mão os níveis de energia dos orbitais atômicos, os orbitais sigma e pi e as setas dos elétrons é trabalhoso e fácil de desalinhar.
- Um diagrama de níveis de energia limpo torna a ordem de ligação, o HOMO/LUMO e o paramagnetismo fáceis de ler num relance.
- Professores e tutores precisam de diagramas de OM rápidos e organizados para slides, aulas e guias de estudo.
- Gerar novamente a partir do texto é muito mais rápido do que realinhar os níveis ligantes e antiligantes toda vez que você troca de O2 para N2, CO ou F2.
Como desenhar um diagrama de orbital molecular

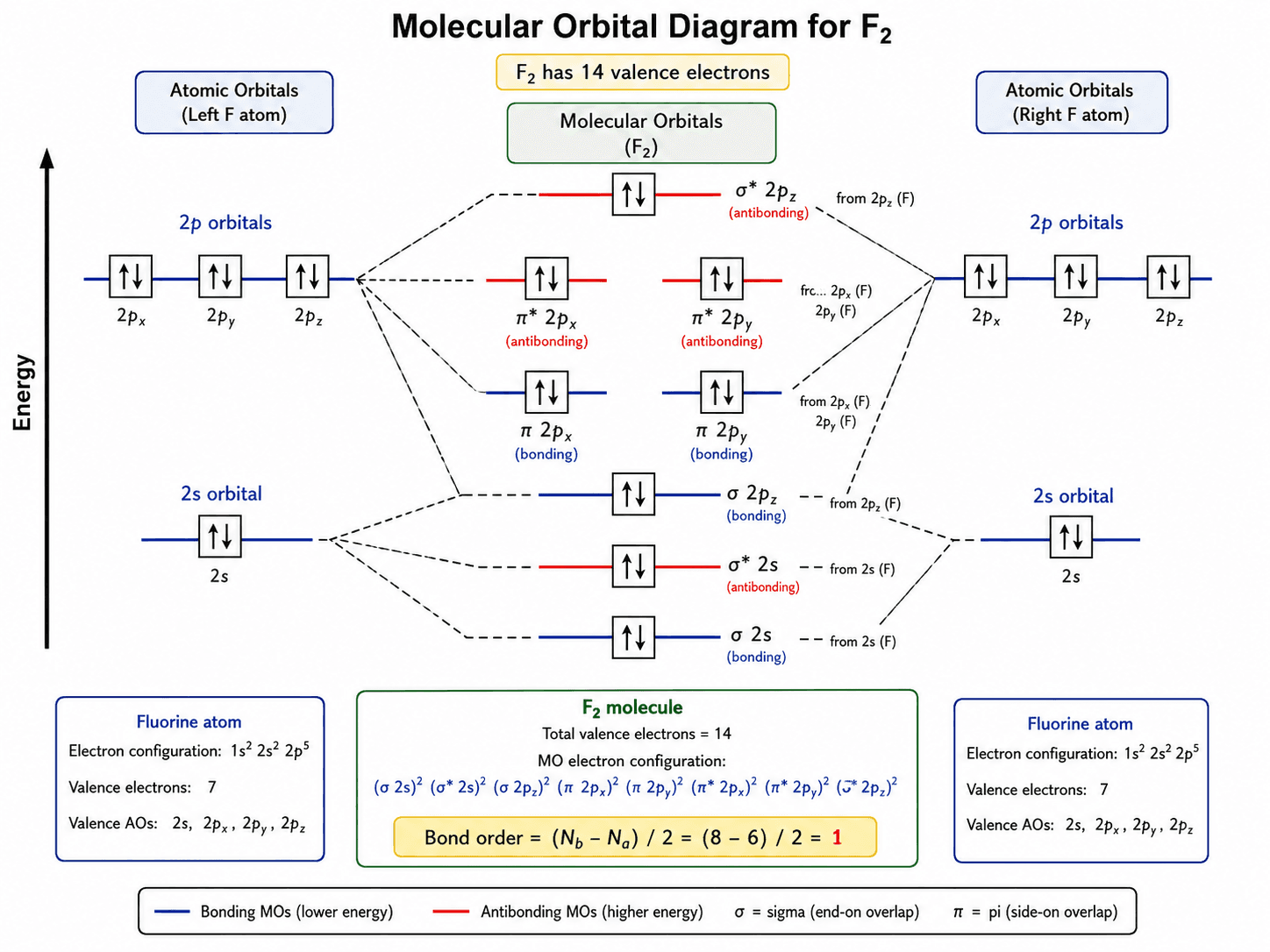

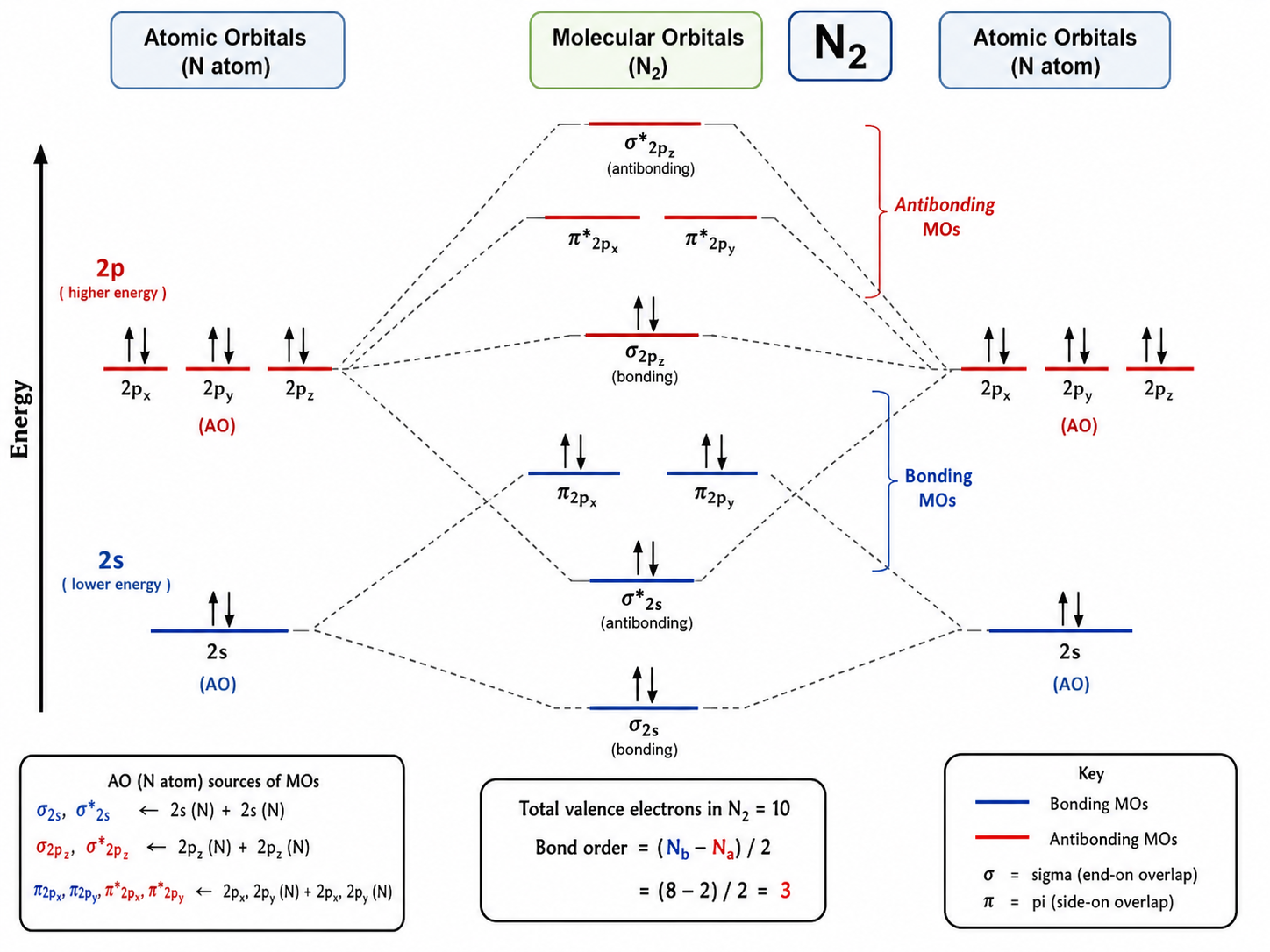

Nomeie a molécula e os orbitais de valência envolvidos — para diatômicas do segundo período, como O2, N2, CO e F2, isso significa os orbitais atômicos 2s e 2p. Indique o ordenamento de orbitais que você quer: para o N2 e diatômicas mais leves, os orbitais pi2p ficam abaixo do sigma2p por causa da mistura s-p, enquanto para o O2 e o F2 o sigma2p é mais baixo. Informe o número de elétrons de valência para que eles preencham corretamente os orbitais ligantes e antiligantes a partir da energia mais baixa primeiro, e peça os rótulos sigma e pi se precisar deles. Gere o diagrama de OM e, em seguida, leia a ordem de ligação (elétrons ligantes menos antiligantes, dividido por dois) e verifique se quaisquer elétrons desemparelhados ficam onde você espera. Refine a redação e gere novamente até que o diagrama de níveis de energia corresponda ao seu material de aula.
Partes de um diagrama de OM
- Níveis de energia dos orbitais atômicos — os orbitais iniciais 2s/2p (ou 1s) de cada átomo, desenhados à esquerda e à direita.
- Orbitais moleculares ligantes (sigma, pi) — as combinações de energia mais baixa no centro.
- Orbitais moleculares antiligantes (sigma-estrela, pi-estrela) — as combinações de energia mais alta acima deles.
- Rótulos sigma e pi — nomeando cada nível para que as sobreposições frontais e laterais fiquem claras.
- Setas de elétrons — setas emparelhadas para cima/para baixo que preenchem os orbitais a partir da energia mais baixa primeiro.
- Ordem de ligação — a anotação que resume a ligação líquida, a estabilidade e o magnetismo.
Perguntas Frequentes sobre o Gerador de Diagrama de Orbital Molecular
O que é um diagrama de orbital molecular?
Um diagrama de orbital molecular (OM) é um diagrama de níveis de energia da teoria do orbital molecular que mostra como os orbitais atômicos dos átomos de uma molécula se combinam em orbitais moleculares ligantes e antiligantes, e como os elétrons os preenchem. Ele é usado para explicar ordem de ligação, estabilidade e propriedades magnéticas, como o motivo de o O2 ser paramagnético.
Como desenho um diagrama de OM online?
Descreva a molécula em texto simples — nomeie-a, mencione os orbitais atômicos 2s e 2p, o ordenamento dos orbitais e o número de elétrons de valência — e este criador de diagrama de OM desenha um diagrama de níveis de energia limpo e rotulado com os orbitais ligantes e antiligantes e as setas dos elétrons. Ele dispõe e rotula o diagrama que você descreve em vez de calcular as energias dos orbitais, então você pode refinar a redação e gerar novamente instantaneamente.
Ele faz diagramas de orbital molecular para O2, N2, CO e F2?

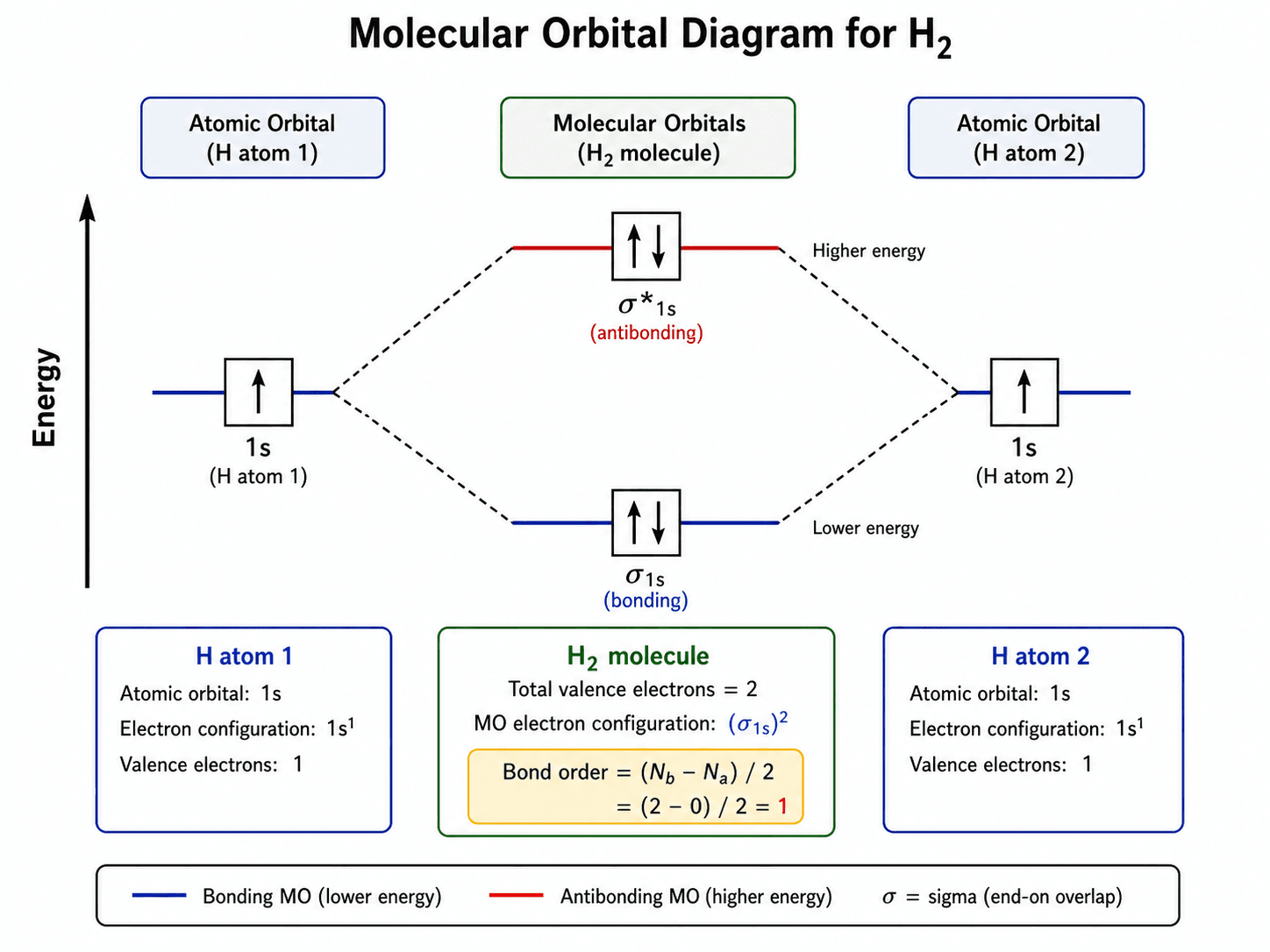

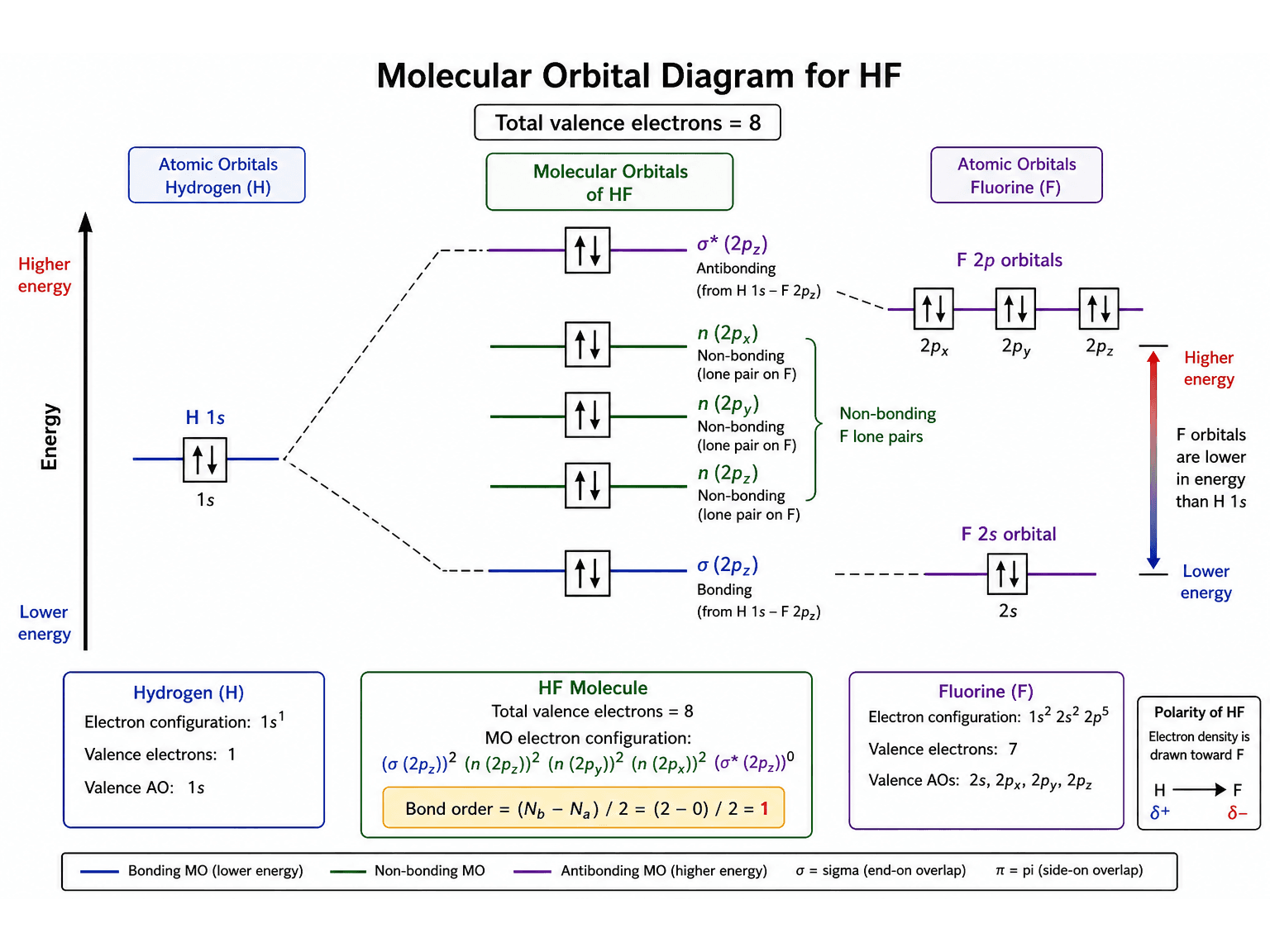

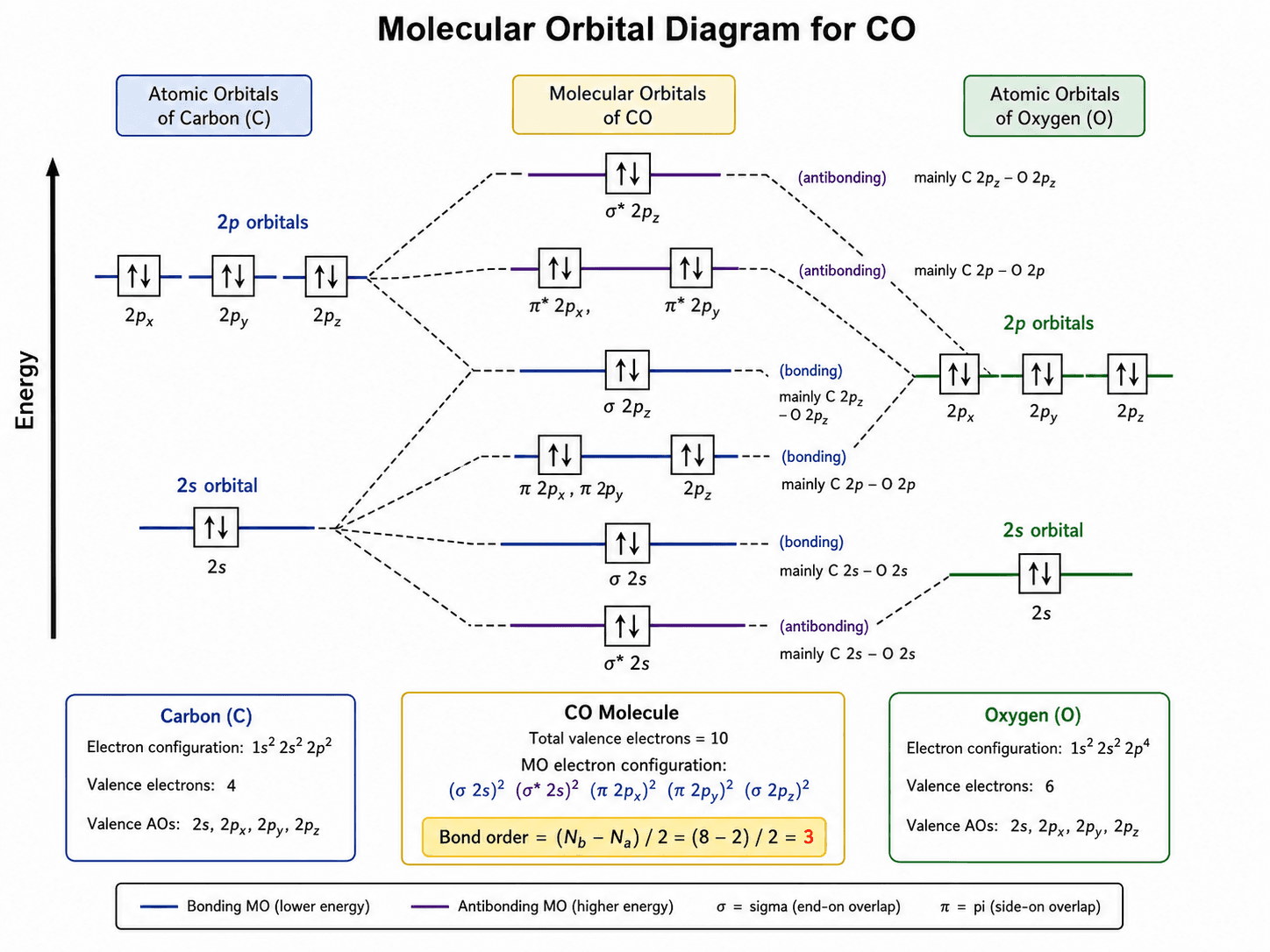

Sim. Basta nomear a molécula — O2, N2, CO, F2, NO, H2, HF e diatômicas semelhantes são todas suportadas, incluindo casos heteronucleares como o CO, com energias de orbital atômico deslocadas. Mencione o ordenamento dos orbitais ou a contagem de elétrons de valência se quiser ser preciso, e o diagrama preenche os orbitais sigma e pi de acordo.
Ele mostra ordem de ligação, orbitais sigma e pi e mistura s-p?

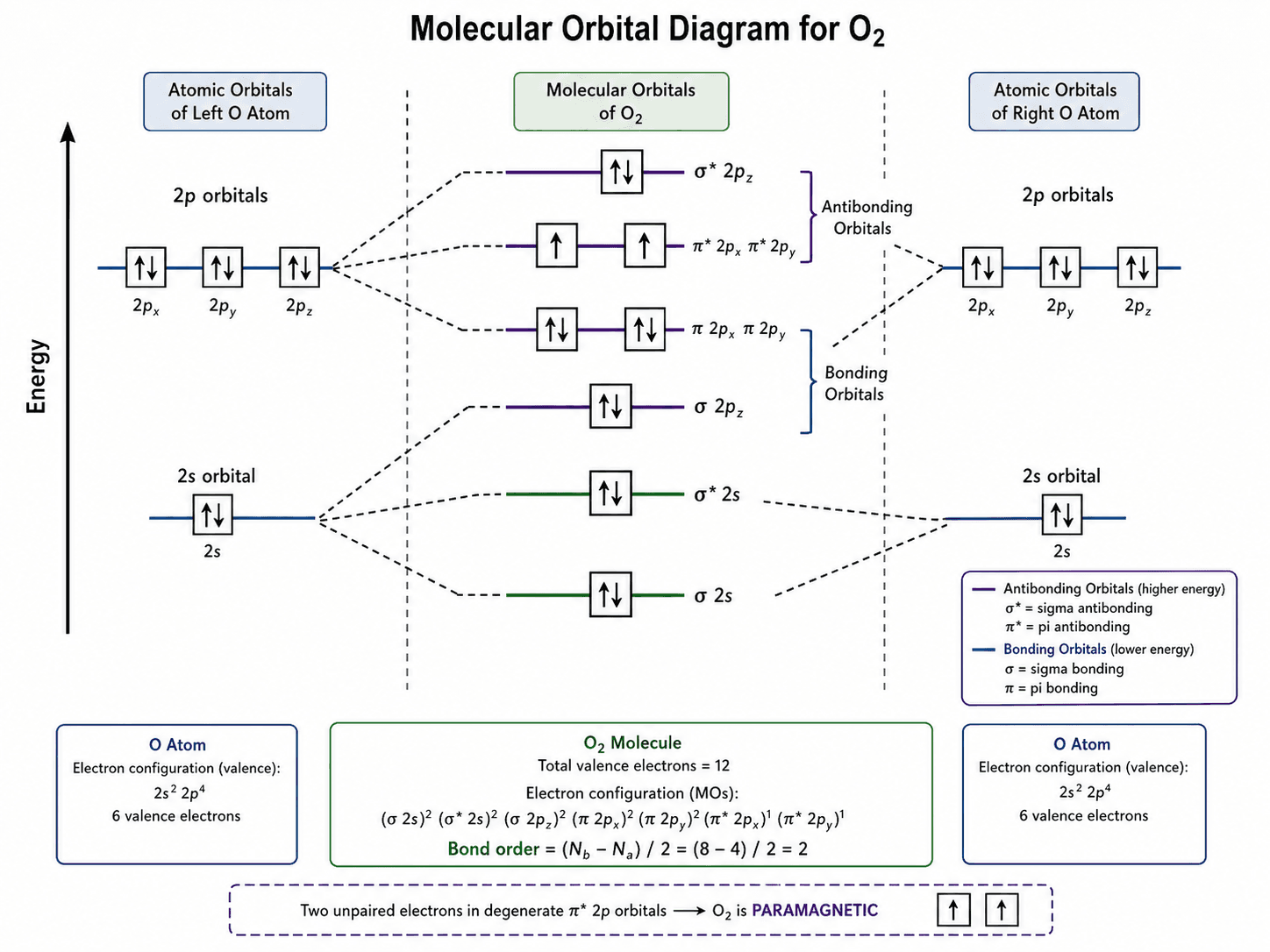

Sim. O diagrama rotula os orbitais moleculares sigma e pi (e sigma-estrela, pi-estrela), preenche os elétrons por energia e pode anotar a ordem de ligação. Indique o ordenamento que você espera — pi2p abaixo de sigma2p para o N2 e diatômicas mais leves devido à mistura s-p, ou sigma2p mais baixo para o O2 e o F2 — e peça o O2 com 12 elétrons de valência para mostrar os dois elétrons desemparelhados que tornam o oxigênio paramagnético.
É grátis?
Cada geração usa um pequeno número de créditos, e contas novas ganham créditos grátis, então você pode fazer um diagrama de orbital molecular sem nenhuma assinatura.
É adequado para a aula de química e tarefas de casa?
Sim. Ele produz diagramas de OM limpos e rotulados, adequados para tarefas de química, relatórios de laboratório, provas e slides de aula. Como ele desenha o que você descreve em vez de resolver a química quântica, sempre confira o ordenamento dos orbitais, a contagem de elétrons e a ordem de ligação em relação ao seu material de aula antes de entregar.
