Cómo crear un diagrama de red neuronal con IA: paso a paso (2026)
Guía práctica paso a paso para crear diagramas de redes neuronales y arquitecturas de aprendizaje profundo con IA, de la entrada a la salida, con un flujo de trabajo en cuatro pasos, ejemplos resueltos por campo (visión por computador, PLN, datos tabulares) y consejos para figuras listas para tesis y artículos.
Un diagrama de red neuronal tiene que comunicar una arquitectura de un vistazo: cada capa en orden, las formas de los tensores que fluyen a través de ella y el recorrido de la entrada a la salida. Esta guía es el paso a paso real: el flujo de trabajo que sigues desde un lienzo en blanco hasta una figura lista para exportar, no solo un banco de prompts. Si quieres prompts listos para copiar, consulta nuestro artículo complementario, prompts de diagramas de redes neuronales; aquí aprenderás el método que hace que cualquier figura de arquitectura salga limpia.
Al terminar esta guía podrás:
Crear un diagrama de red neuronal con IA en cuatro pasos repetibles: planificar, generar, refinar, exportar.
Adaptar el flujo de trabajo a tu propio campo, ya sea visión por computador, PLN o aprendizaje profundo sobre datos tabulares.
Producir figuras de arquitectura listas para tesis y artículos con capas etiquetadas, formas de tensores y un flujo de datos limpio de izquierda a derecha.
Evitar los errores que hacen que los diagramas de arquitectura generados con IA se vean desordenados o incorrectos.
Todo ocurre en el editor de SciDraw AI, el espacio de trabajo nativo de IA donde la figura es tu lienzo y el lenguaje natural es tu herramienta.
CNN, Transformer, RNN/LSTM, autoencoder: toda figura de arquitectura sale de los mismos cuatro pasos.
Planifica la arquitectura. Decide la entrada, la pila ordenada de capas/bloques, las formas que importan y la cabeza de salida.
Genera un primer borrador. Convierte el plan en una sola frase que nombre la entrada, cada capa en orden, las formas de los tensores y la salida, con flujo de izquierda a derecha.
Davie Chen is a researcher at the Faculty of Animation and Intermedia, University of Arts in Poznan, studying generative AI for scientific figure creation, patent illustration, and manuscript drafting. SciDraw AI is one of the research-to-product tools built from this work.
Miles de investigadores usan SciDraw AI para crear en minutos figuras listas para publicar en artículos, solicitudes de financiación y envíos a revistas, sin experiencia en diseño.
Refina conversando. Recolorea bloques, reetiqueta capas, añade formas o simplifica; no empieces de cero.
Exporta y coloca. Descarga una imagen de alta resolución o un SVG/PPTX editable para tu artículo, diapositivas o póster.
Plantilla para el paso 2: "Dibuja una [arquitectura] desde [entrada] pasando por [capa1, capa2, capa3] hasta [cabeza de salida]. Etiqueta cada capa, muestra las formas de los tensores/mapas de características y usa flechas de flujo de datos de izquierda a derecha sobre fondo blanco."

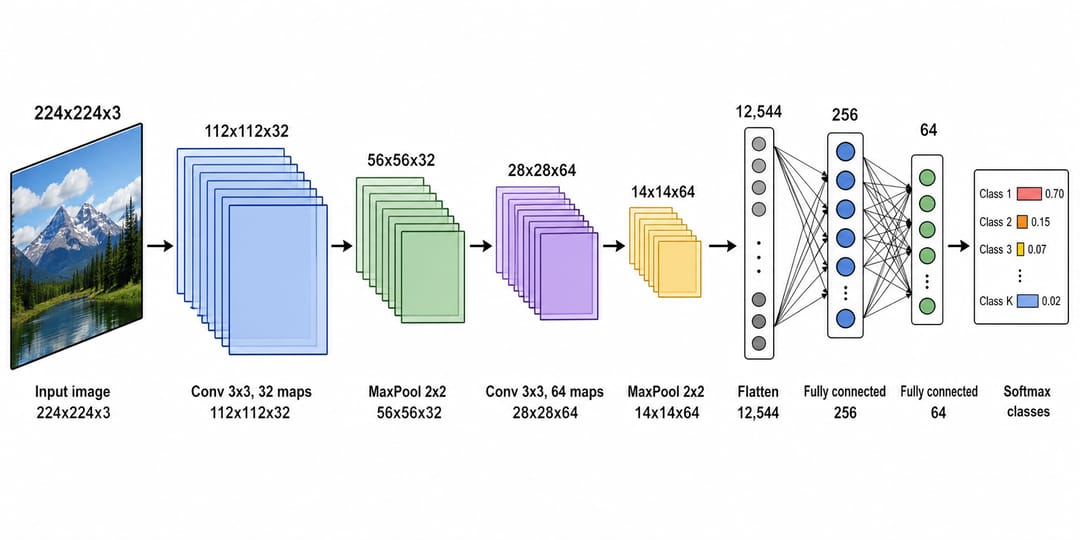

Convierte el plan en una frase. Para una CNN, el plan ("imagen de entrada → bloques conv/pool → flatten → totalmente conectada → softmax, con los mapas de características reduciéndose") se convierte en un único prompt y la arquitectura limpia de arriba.
Consejos para que el primer borrador funcione:
Nombra cada capa que quieras etiquetar. La IA etiqueta exactamente lo que nombras.
Indica el orden de forma explícita. "Desde la entrada pasando por X, luego Y, luego Z, terminando en la salida."
Pide las formas. "Muestra los tamaños de los mapas de características reduciéndose a lo largo del recorrido" convierte una pila genérica en una figura informativa.
Define el estilo. "Flechas de flujo de datos de izquierda a derecha, estilo técnico plano, fondo blanco" la mantiene limpia para publicación.
La ventaja nativa de la IA es editar por descripción. Refinamientos típicos para una figura de arquitectura:
"Colorea los bloques de convolución de azul y las capas densas de verde."
"Añade las formas de salida debajo de cada bloque."
"La etiqueta 'FC' debería decir 'Fully Connected'."
"Añade conexiones residuales desde los bloques del codificador hasta los bloques correspondientes del decodificador."
Cada instrucción edita la imagen existente en su lugar, así que la disposición de codificador/decodificador que te gusta permanece mientras ajustas etiquetas y formas. Para cambios solo de etiquetas, consulta cómo editar texto y etiquetas en una figura con IA.
Mensaje: cómo una imagen se convierte en una clase. Planifica una CNN desde la imagen de entrada pasando por convolución y agrupación hasta flatten y capas densas, terminando en softmax, con los mapas de características reduciéndose. Esta es la figura de arriba; para segmentación, replanifica como un codificador-decodificador (U-Net) con conexiones residuales y refina para añadirlas.

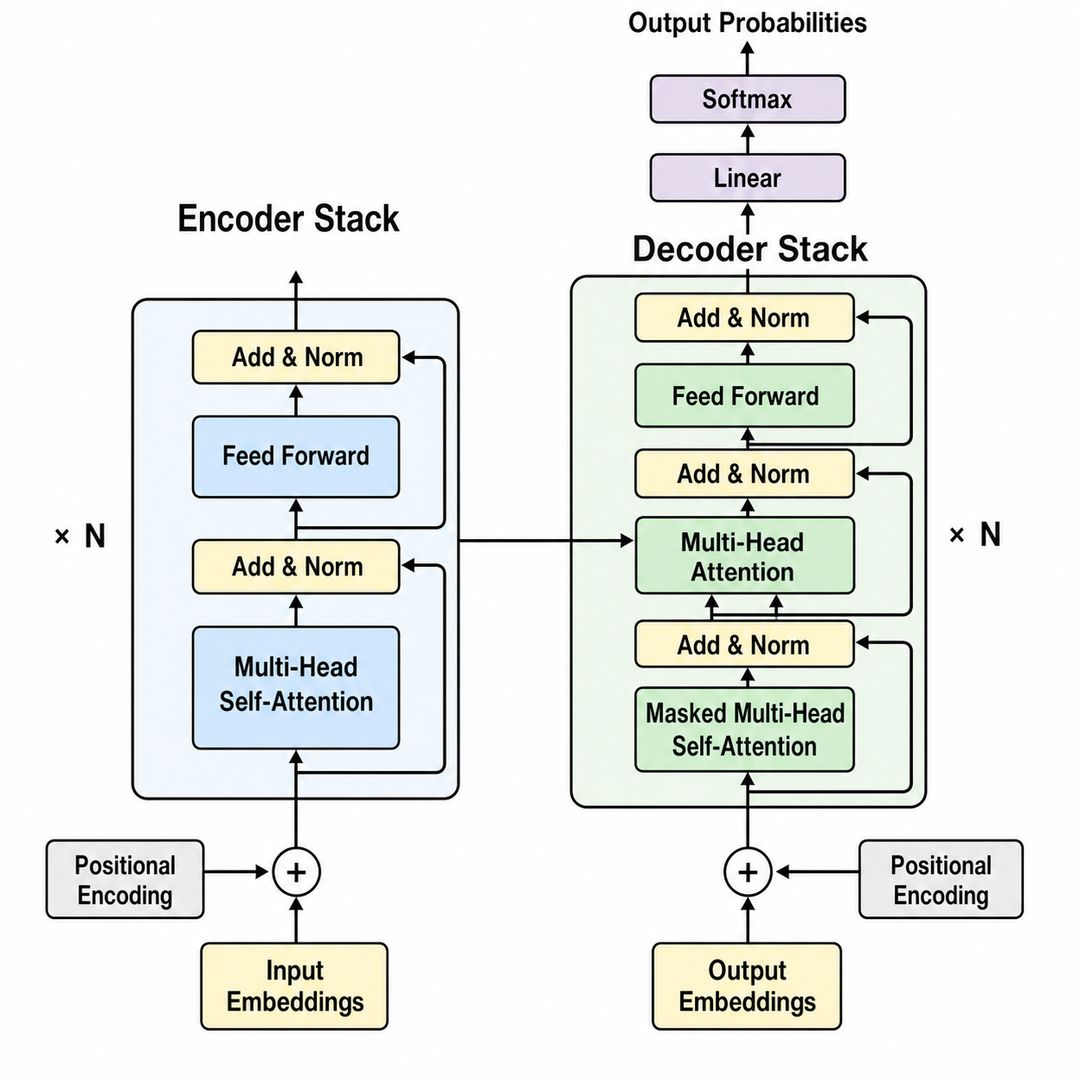

Mensaje: cómo un modelo de secuencias atiende y genera. Planifica un Transformer con pilas de codificador y decodificador: embeddings de entrada más codificación posicional, autoatención multicabeza, bloques feed-forward, add-and-norm y un softmax de salida. Refina para resaltar el bloque de atención multicabeza si esa es tu contribución.
Mensaje: un modelo compacto que otros puedan reproducir. Planifica un perceptrón multicapa (características de entrada → capas ocultas → salida) o una RNN/LSTM desplegada que muestre la celda recurrente a lo largo de los pasos temporales. Mantenlo pequeño y etiqueta las unidades por capa para que los revisores puedan reconstruirlo.
Para capítulos de tesis y envíos a revistas, incorpora estas restricciones:
Ajústate a la columna. Una pila profunda se lee bien como una figura amplia de una sola fila de izquierda a derecha para doble columna; un modelo compacto encaja en una sola columna. Genera a alta resolución.
Muestra formas, no jerga. Las formas de los tensores bajo cada bloque permiten reproducir el modelo; la prosa larga va en los métodos.
Añade letras de panel para las composiciones: "añade una letra de panel 'A' en la esquina superior izquierda."
Sé consistente. Reutiliza un color por tipo de capa (conv, pool, dense, atención) en cada figura para que la tesis se lea como un solo sistema de diseño.
Orden de capas vago. Solución: enumera cada capa en secuencia para que la IA dibuje la pila correctamente.
Faltan las formas de los tensores. Solución: pide las formas de los mapas de características o de salida bajo cada bloque.
Flechas desordenadas. Solución: pide "flechas de flujo de datos de izquierda a derecha" limpias y añade las conexiones residuales solo después de que el recorrido principal esté limpio.
Colores inconsistentes. Solución: define un color por tipo de capa y reutilízalo en todas las figuras.
Reiniciar en lugar de refinar. Solución: edita la figura existente ("recolorea las capas densas de verde") para conservar la disposición que te gusta.
Etiquetas distorsionadas de las IA de imágenes genéricas. Solución: SciDraw AI representa texto limpio en sans-serif; reescribe el término exacto si una etiqueta se ve mal.
Cuando esté listo, expórtalo a SVG editable o PowerPoint (PPTX), o descarga una imagen de alta resolución para tu manuscrito, diapositivas o póster. ¿Necesitas una paleta segura para daltónicos antes de publicar? Consulta cómo recolorear un diagrama científico. ¿Quieres puntos de partida ya redactados? Explora los prompts de diagramas de redes neuronales y lleva cualquiera al editor.
¿Cómo creo un diagrama de red neuronal con IA?
Planifica la arquitectura (entrada, capas ordenadas, formas, salida), descríbela en una sola frase en el Generador de diagramas de redes neuronales, refina conversando y luego exporta. El flujo de trabajo en cuatro pasos da una figura lista para publicar sin software de diseño.
¿Cómo muestro las formas de los tensores en un diagrama de arquitectura?
Nómbralas en el prompt —"muestra los tamaños de los mapas de características reduciéndose a lo largo del recorrido" o "añade las formas de salida debajo de cada bloque"— y la IA etiqueta las dimensiones en cada etapa para que los lectores puedan reproducir el modelo.
¿Puedo crear una figura de arquitectura de aprendizaje profundo para un artículo de forma gratuita?
Sí: empieza a generar diagramas de arquitectura gratis en el editor de SciDraw AI y luego mejora tu plan para obtener más créditos y exportación editable a SVG/PPTX para tu manuscrito.
¿Cómo dibujo un diagrama de Transformer o de CNN?
Enumera las capas en orden (para una CNN: conv, pool, flatten, dense, softmax; para un Transformer: embeddings, atención multicabeza, feed-forward, add-and-norm, softmax), pide flujo de izquierda a derecha y luego refina etiquetas y formas conversando.
¿Es un generador de arquitecturas con IA una buena alternativa a las herramientas de dibujo?
Si prefieres describir un modelo en lugar de colocar cada bloque a mano, un generador con IA es una forma rápida y económica de crear figuras de CNN, Transformer, RNN/LSTM y MLP, con exportación editable para tus colaboradores.
Abre el Generador de diagramas de redes neuronales, escribe tu plan ordenado y conviértelo en una figura en el editor de SciDraw AI. Desde un clasificador CNN hasta una pila Transformer, tu próxima figura de artículo o tesis está a un solo flujo de trabajo de distancia.
