Nature, Science 또는 Cell에 출판하는 것은 과학적 성과의 정점을 나타냅니다. 하지만 많은 제출물이 기술 요구 사항을 충족하지 못하는 그림 때문에 지연되거나 거부됩니다. 처음부터 이러한 사양을 이해하고 따르면 몇 주간의 수정 시간을 절약할 수 있습니다.
이 포괄적인 가이드는 최고 수준의 저널에 대한 정확한 그림 요구 사항을 다루어 첫 번째 시도에서 출판 준비가 완료된 그림을 제출할 수 있도록 도와줍니다.
그림은 엄격한 기술 및 미적 기준을 충족해야 합니다.
그림 요구 사항이 중요한 이유
영향력이 큰 저널은 다음과 같은 이유로 엄격한 그림 요구 사항을 가지고 있습니다.
- 인쇄 품질: 그림은 인쇄 시 명확하게 재현되어야 합니다.
- 디지털 디스플레이: 온라인 버전에는 다른 사양이 필요합니다.
- 보관 표준: 출판물은 수십 년 동안 읽을 수 있어야 합니다.
- 일관성: 모든 기사에서 균일한 모양을 유지해야 합니다.
- 접근성: 모든 독자가 그림을 읽을 수 있어야 합니다.
규정을 준수하지 않는 그림은 다음과 같은 결과를 초래할 수 있습니다.
- 원고 거부
- 제작 지연 (2-4주)
- 최종 출판물에서 그림 품질 저하
- 추가 수정 라운드
Nature Publishing Group 요구 사항
기술 사양
| 매개변수 | 요구 사항 |
|---|---|
| 해상도 | 최소 300 DPI (라인 아트의 경우 600 DPI) |
| 색상 모드 | 디지털의 경우 RGB, 인쇄의 경우 CMYK |
| 파일 형식 | TIFF, EPS, PDF 또는 고해상도 JPEG |
| 최대 크기 | 그림당 10 MB |
| 너비 | 단일 열: 88mm, 이중 열: 180mm |
그림 너비 지침
단일 열 그림 (88mm / 3.46인치):
- 작은 그래프
- 간단한 다이어그램
- 단일 젤 이미지
- 개별 현미경 패널
1.5 열 그림 (120mm / 4.72인치):
- 중간 복잡도 그래프
- 비교 패널
- 적당한 세부 다이어그램
이중 열 그림 (180mm / 7.09인치):
- 복잡한 다중 패널 그림
- 큰 개략도
- 상세한 메커니즘
- 광범위한 데이터 프레젠테이션
Nature 스타일 선호도
Nature는 다음을 선호합니다.
- 깔끔하고 정돈된 디자인
- 흰색 또는 밝은 배경
- 산세리프 글꼴 (Arial, Helvetica)
- 최소한의 장식 요소
- 명확하고 직접적인 라벨링
글꼴 요구 사항:
- 그림 라벨: 5-7 pt
- 축 라벨: 6-8 pt
- 패널 라벨 (a, b, c): 8 pt 굵게
Science Magazine 요구 사항
기술 사양
| 매개변수 | 요구 사항 |
|---|---|
| 해상도 | 300-600 DPI |
| 색상 모드 | RGB 선호 |
| 파일 형식 | EPS, PDF, TIFF 또는 AI |
| 그림의 텍스트 | 가능하면 편집 가능 |
| 너비 | 단일: 2.3인치, 이중: 4.6인치 |
Science 관련 지침
Science는 고유한 요구 사항이 있습니다.
- 벡터 형식 (EPS, PDF, AI) 선호
- 가능하면 편집 가능한 텍스트 필요
- 그림 설명에 더 엄격 (그림과 별도)
- 예술적 해석에 더 유연함
Science의 그림 유형
연구 논문: 최대 4-6개의 그림 보고서: 일반적으로 3-4개의 그림 기술 논평: 1-2개의 그림 검토: 가변적이며 종종 더 설명적임
Cell Press 요구 사항
기술 사양
| 매개변수 | 요구 사항 |
|---|---|
| 해상도 | 300 DPI (사진), 500+ DPI (라인 아트) |
| 색상 모드 | RGB |
| 파일 형식 | PDF, EPS 또는 TIFF |
| 너비 | 전체 페이지: 174mm, 열: 85mm |
| 높이 | 최대 225mm |
Cell 관련 선호도
Cell 저널은 다음을 강조합니다.
- 고품질 현미경 이미지
- 명확한 젤/블롯 문서
- 상세한 분자 메커니즘
- 포괄적인 다중 패널 레이아웃
고유한 Cell 요구 사항:
- 모든 현미경에 스케일 바 필수
- 모든 블롯에 분자량 마커
- 통계 주석 (*, **, ***)
- 완전한 그림 설명 (길어질 수 있음)

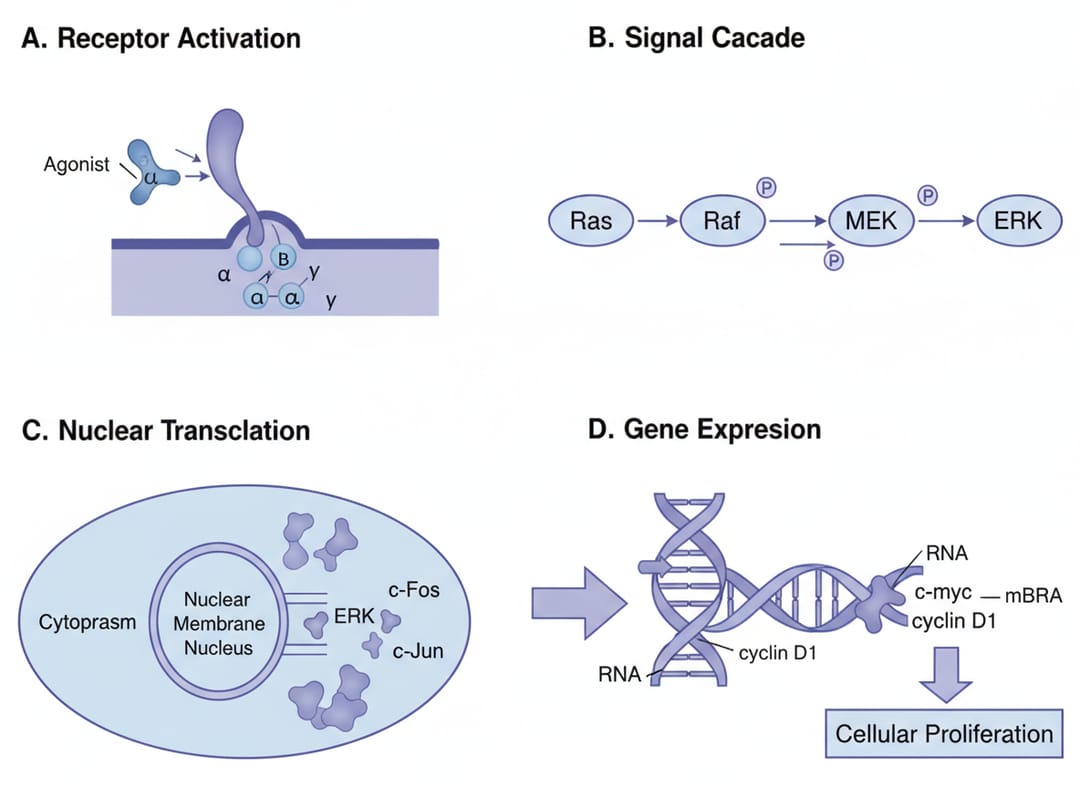

Cell 저널은 종종 복잡한 다중 패널 그림을 특징으로 합니다.
저널 규정 준수 그림 만들기
1단계: 그림 레이아웃 계획
만들기 전에 다음을 결정하십시오.
- 단일 또는 다중 열 너비
- 필요한 패널 수
- 표시할 데이터 유형
- 필요한 주석
2단계: 문서 설정
Adobe Illustrator의 경우:
New Document Settings:
- Width: 180mm (double column)
- Height: As needed
- Color Mode: RGB
- Resolution: 300 PPIPowerPoint의 경우 (내보내기):
Slide Size:
- Width: 18 cm
- Height: As needed
- Export at 300 DPI minimum3단계: AI 지원으로 만들기
SciDraw를 사용하여 기본 그림 생성:
Nature-style scientific figure showing [topic],
clean white background,
minimal design aesthetic,
clear labels in sans-serif font,
publication-ready quality,
suitable for 180mm width double column4단계: 다중 패널 그림 조립
패널을 논리적으로 구성:
- 위에서 아래로, 왼쪽에서 오른쪽으로 흐름
- 관련된 데이터를 함께 그룹화
- 패널 간 일관된 간격
- 정렬된 축 및 라벨
5단계: 최종 품질 검사
제출 전에 다음을 확인하십시오.
- 해상도가 최소 (300+ DPI)를 충족하는지 확인
- 올바른 파일 형식
- 적절한 크기
- 최종 크기에서 모든 텍스트를 읽을 수 있는지 확인
- 적절한 색상 모드
- 파일 크기가 제한 미만인지 확인
- 패널 라벨이 있는지 확인 (a, b, c...)
- 필요한 경우 스케일 바 포함
일반적인 그림 유형 및 요구 사항
데이터 시각화 그림
막대 그래프 및 플롯:
AI prompt:
Statistical bar graph for Nature publication,
[your data description],
error bars showing standard deviation,
significance markers where needed,
clean axis labels, no gridlines,
white background, publication-ready기술 요구 사항:
- 단위가 있는 명확한 축 라벨
- 범례에 정의된 오류 막대
- n < 10일 때 표시되는 데이터 포인트
- 표시된 통계적 유의성
메커니즘 및 경로 그림
분자 메커니즘:
AI prompt:
Molecular mechanism figure for Cell journal,
[your mechanism] with detailed steps,
proteins labeled with standard nomenclature,
arrows showing direction of process,
phosphorylation/modification sites marked,
professional scientific illustration style요구 사항:
- 정확한 분자 표현
- 표준 명명법
- 명확한 방향성
- 적절한 수준의 세부 사항
현미경 그림
이미지 요구 사항:
- 스케일 바 필수
- 명시된 배율
- 방법론에 따른 획득 매개변수
- 명확하게 라벨링된 대표 이미지
- 필요한 경우 세부 사항에 대한 삽입
처리 공개:
- 모든 조정 사항을 명시해야 함
- 비교된 이미지에 균일하게 적용
- 선택적 향상 없음
- 원본 파일이 요청될 수 있음
젤 및 블롯 그림
표준 요구 사항:
- 보이는 분자량 마커
- 포함된 로딩 컨트롤
- 표시된 자르기 경계
- 보충 자료의 원본 전체 블롯
색상 지침
인쇄 대 디지털
제출용 RGB: 대부분의 저널에서 이제 RGB를 허용합니다. CMYK 변환: 필요한 경우 게시자가 수행합니다.
색맹 접근성
다음과 같은 문제가 있는 조합은 피하십시오.
- 빨간색과 녹색 (가장 일반적인 문제)
- 파란색과 보라색
- 녹색과 갈색
안전한 색상 조합:
- 파란색과 주황색
- 파란색과 노란색
- 보라색과 노란색
- 파란색, 주황색 및 회색
색상 의미 규칙
| 색상 | 일반적인 의미 |
|---|---|
| 빨간색 | 억제, 감소, 열 |
| 녹색 | 활성화, 증가, 성장 |
| 파란색 | 제어, 물, 추위 |
| 노란색 | 주의, 강조 |
| 보라색 | 특별한 치료 |
| 회색 | 배경, 중립 |
파일 형식 가이드
각 형식을 사용하는 시기
TIFF:
- 사진
- 현미경 이미지
- 복잡한 래스터 그래픽
- 최종 제출
EPS/PDF:
- 라인 아트
- 그래프 및 차트
- 텍스트가 있는 다이어그램
- 확장 가능한 그림
JPEG (고품질만 해당):
- 빠른 검토 버전
- 웹 디스플레이
- 가능하면 최종 제출용이 아님
AI/SVG:
- 편집 가능한 벡터 소스 파일
- 기록을 위해 보관
- 게시자가 요청할 수 있음
그림 설명
구조
완전한 그림 설명에는 다음이 포함됩니다.
- 제목: 간략한 설명문
- 패널 설명: 각 패널에 표시되는 내용
- 방법 요약: 필수 실험 세부 사항
- 통계: n 값, 사용된 테스트, 유의성 임계값
- 약어: 모든 비표준 약어 정의
그림 설명 예
Figure 1. CRISPR-Cas9 efficiently disrupts tumor suppressor gene expression.
(a) Schematic of CRISPR targeting strategy for TP53 gene.
(b) Western blot analysis showing p53 protein levels 72h post-transfection
in control (Ctrl) and CRISPR-treated (KO) HeLa cells. GAPDH serves as
loading control.
(c) Quantification of p53 protein levels normalized to GAPDH (n=3 independent
experiments, mean ± s.d., ***P<0.001, two-tailed Student's t-test).
(d) Immunofluorescence images showing p53 (green) and DAPI nuclear staining
(blue). Scale bar, 20 μm.제출 체크리스트
사전 제출
- 모든 그림이 올바른 해상도로 생성되었는지 확인
- 파일 형식이 저널 요구 사항과 일치하는지 확인
- 크기가 사양 내에 있는지 확인
- 색상 모드가 적절한지 확인 (RGB/CMYK)
- 모든 텍스트를 출판 크기로 읽을 수 있는지 확인
- 패널 라벨이 일관성이 있는지 확인 (a, b, c 또는 A, B, C)
- 현미경에 스케일 바가 포함되어 있는지 확인
- 블롯에 분자량 마커가 보이는지 확인
그림 설명
- 각 그림에 완전한 설명이 있는지 확인
- 모든 패널이 설명되어 있는지 확인
- 통계가 완전히 문서화되었는지 확인
- 약어가 정의되었는지 확인
- n 값이 명시되었는지 확인
파일 이름 지정
명확하고 일관된 이름 지정 사용:
Figure1.tiff
Figure2.eps
Figure3_revised.tiff
Supplementary_Figure1.tiff저널 규정 준수 그림을 위한 도구
AI 생성
SciDraw를 사용하여 다음을 수행하십시오.
- 메커니즘 그림
- 그래픽 초록
- 개념적 그림
- 저널 표지 제출
데이터 시각화
- Python (matplotlib, seaborn)
- R (ggplot2)
- GraphPad Prism
- Excel (기본 요구 사항)
조립 및 다듬기
- Adobe Illustrator
- Inkscape (무료)
- PowerPoint (간단한 요구 사항)
출판 준비가 완료된 그림 만들기 시작
그림 요구 사항으로 인해 출판이 지연되지 않도록 하십시오. 올바른 사양으로 시작하여 처음부터 규정을 준수하는 그림을 만드십시오.
- 대상 저널의 특정 요구 사항을 확인하십시오.
- 올바른 크기로 문서를 설정하십시오.
- 그림에 SciDraw와 같은 AI 도구를 사용하십시오.
- 제출 전에 체크리스트를 따르십시오.
획기적인 연구는 최고 수준을 충족하는 그림을 받을 자격이 있습니다.
