Les courbes en cloche sont omniprésentes en sciences : scores de tests, erreurs de mesure, caractéristiques biologiques et analyses statistiques tendent à se regrouper autour d'une valeur centrale avec une dispersion prévisible. Pourtant, produire un graphique de distribution normale propre et correctement annoté prend souvent plus de temps qu'il ne le faudrait.
Ce guide vous explique exactement comment tracer une courbe en cloche — des fondements mathématiques jusqu'à sa construction dans Excel ou Google Sheets — puis vous présente une voie plus rapide grâce à un outil basé sur l'IA.
Ce que vous apprendrez :
- Ce que contrôlent réellement la moyenne et l'écart-type sur une courbe en cloche
- La règle 68–95–99.7 et son utilité concrète
- Instructions pas à pas pour Excel et Google Sheets
- Comment annoter les régions d'écart-type et les scores z
- Un tableau de référence rapide pour les valeurs courantes de la distribution normale
- Comment le générateur de courbe en cloche de SciDraw AI réalise ce travail en quelques secondes
Qu'est-ce qu'une courbe en cloche ?
Une courbe en cloche est la représentation visuelle d'une loi normale — une distribution de probabilité symétrique et unimodale entièrement décrite par deux paramètres :
- Moyenne (μ) : le centre de la courbe ; là où se situe le sommet
- Écart-type (σ) : la dispersion des données ; un σ plus grand donne une courbe plus large et plus plate
La fonction de densité de probabilité (PDF) qui définit la courbe est :
f(x) = (1 / (σ√(2π))) × e^(-(x−μ)² / (2σ²))Inutile de mémoriser cette formule pour créer un bon graphique — mais comprendre ce que font μ et σ vous aidera à construire et à annoter la courbe correctement.
Ce que contrôlent la moyenne et l'écart-type
| Paramètre | Effet sur la courbe |
|---|---|
| Augmenter μ | Décale toute la courbe vers la droite |
| Diminuer μ | Décale toute la courbe vers la gauche |
| Augmenter σ | La courbe s'élargit et s'aplatit |
| Diminuer σ | La courbe se rétrécit et monte |
| σ = 1, μ = 0 | Distribution normale standard |
Il est important d'intérioriser ceci : la forme est toujours la même cloche, simplement repositionnée et redimensionnée.

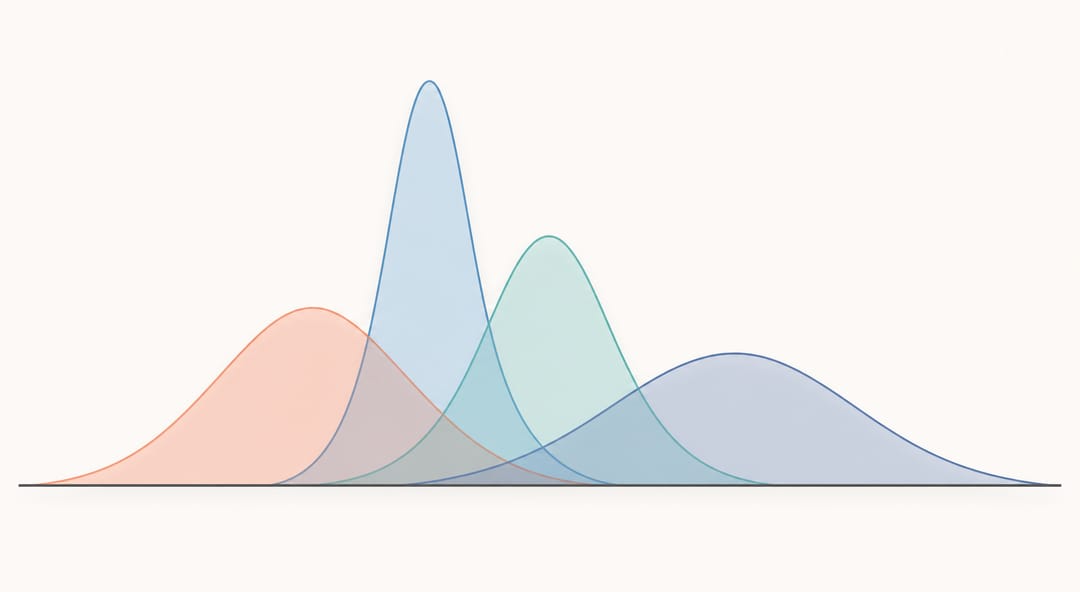

Modifier la moyenne déplace la courbe sur les côtés, tandis que l'écart-type contrôle sa largeur — la forme en cloche, elle, reste identique.
La règle 68–95–99.7
L'une des propriétés les plus utiles de la loi normale est la façon dont les données se concentrent autour de la moyenne :
| Région | Couverture |
|---|---|
| μ ± 1σ | ≈ 68,27 % des données |
| μ ± 2σ | ≈ 95,45 % des données |
| μ ± 3σ | ≈ 99,73 % des données |
| μ ± 4σ | ≈ 99,994 % des données |
Cette règle permet de communiquer la dispersion statistique d'un seul coup d'œil. Une courbe en cloche annotée avec les limites ±1σ, ±2σ et ±3σ donne aux lecteurs une intuition immédiate des données — c'est précisément pourquoi les revues scientifiques, les manuels et les présentations les utilisent si souvent.
Scores z
Un score z indique de combien d'écarts-types une valeur particulière s'éloigne de la moyenne :
z = (x − μ) / σPar exemple, si μ = 100 et σ = 15 (comme dans de nombreux tests de QI), un score de 130 a z = 2,0, le plaçant à la limite +2σ — dans les ≈ 2,3 % supérieurs de la distribution.
Annoter la courbe en cloche avec des repères de score z (−3, −2, −1, 0, +1, +2, +3) la rend prête à la publication et facile à lire.

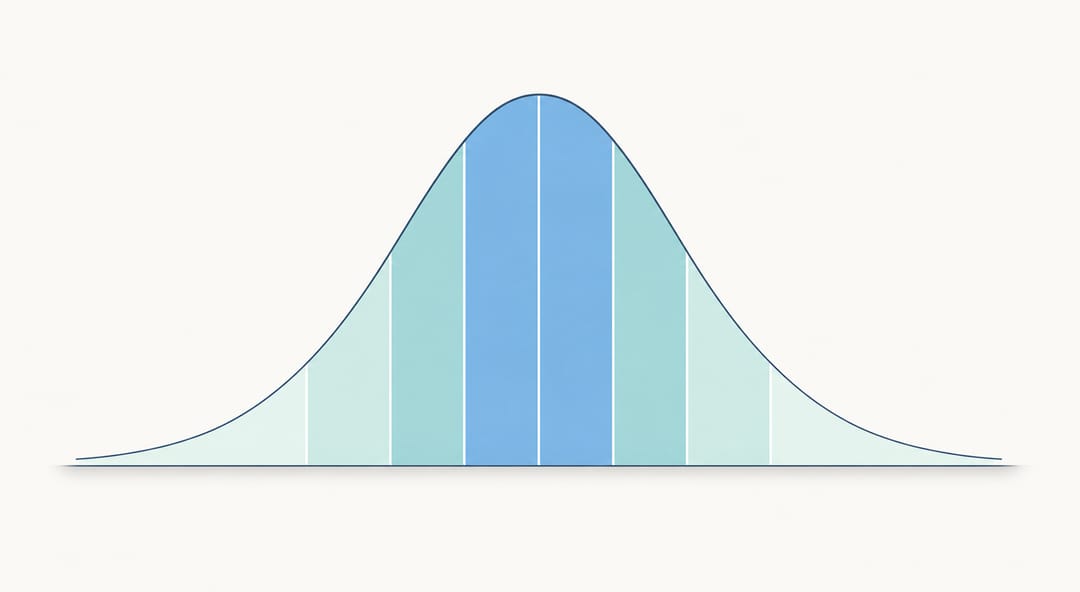

La règle 68–95–99,7 visualisée : les bandes ombrées indiquent la proportion de données comprise dans chaque écart-type autour de la moyenne.
Comment tracer une courbe en cloche dans Excel
Étape 1 : Définir les paramètres
Dans une feuille vierge, entrez la moyenne et l'écart-type dans deux cellules (p. ex., B1 = 0, B2 = 1 pour une distribution normale standard).
Étape 2 : Créer les valeurs de l'axe X
Dans la colonne A, générez une séquence de valeurs x couvrant ±4σ depuis la moyenne. Avec μ = 0, σ = 1, vous avez besoin de valeurs de −4 à +4 par petits incréments (0,1 fonctionne bien — soit 81 lignes).
- A1 :
−4 - A2 :
=A1+0,1 - Tirer vers le bas jusqu'à A81 (s'arrête à 4,0)
Étape 3 : Calculer les valeurs de la PDF normale
Dans la colonne B, entrez la formule Excel pour la distribution normale :
=LOI.NORMALE(A1;$B$1;$B$2;FAUX)A1= la valeur x$B$1= moyenne (référence absolue)$B$2= écart-type (référence absolue)FAUX= PDF (non cumulatif)
Tirez la formule vers le bas pour couvrir toutes les valeurs x.
Étape 4 : Insérer un graphique en courbes
- Sélectionner les colonnes A et B (vos données x et y).
- Aller dans Insertion → Graphiques → Graphique en courbes (choisir « Courbe lissée » pour une belle forme en cloche).
- Excel trace les valeurs x sur l'axe horizontal et les valeurs PDF sur l'axe vertical.
Étape 5 : Annoter les régions d'écart-type
Pour marquer les limites ±1σ, ±2σ et ±3σ, ajoutez des lignes verticales en pointillés :
- Créez un petit tableau auxiliaire avec des valeurs x en −3, −2, −1, 0, 1, 2, 3 et leurs valeurs PDF correspondantes (utilisez à nouveau
LOI.NORMALE). - Ajoutez-le comme deuxième série de données (type : nuage de points avec lignes).
- Formatez ces lignes en pointillés et ajoutez des étiquettes indiquant « −1σ », « +1σ », etc.
Vous pouvez également utiliser des séries de zones ombrées pour colorer les bandes à 68 %, 95 % et 99,7 % — visuellement plus percutant, mais nécessite quelques colonnes de données supplémentaires.
Étape 6 : Peaufiner le graphique
- Supprimer le quadrillage pour un rendu plus propre.
- Définir le minimum de l'axe Y à 0.
- Ajouter un titre et des étiquettes d'axe.
- Exporter en PNG ou SVG pour l'utiliser dans votre document.
Comment tracer une courbe en cloche dans Google Sheets
Le processus est très similaire à Excel.
Étapes 1–2 : Identiques à Excel
Configurez les paramètres et générez les valeurs x dans la colonne A en utilisant la même plage de −4 à +4 avec des incréments de 0,1.
Étape 3 : Utiliser LOI.NORMALE
Google Sheets utilise un nom de fonction légèrement différent :
=LOI.NORMALE(A1;moyenne;éc_type;FAUX)Remplacez moyenne et éc_type par vos références de cellule (p. ex., $D$1, $D$2).
Étape 4 : Insérer un graphique en courbes lissées
- Sélectionner les deux colonnes.
- Insertion → Graphique.
- Dans l'éditeur de graphique, choisir Graphique en courbes lissées.
- Définir la colonne A comme axe X.
Étape 5 : Annoter et exporter
La personnalisation des graphiques dans Google Sheets est plus limitée qu'Excel, mais vous pouvez :
- Ajouter des annotations textuelles manuellement via l'éditeur de graphique.
- Télécharger en PNG ou SVG depuis le menu déroulant du graphique.
Pour des figures de qualité publication, les exports Google Sheets nécessitent souvent un peaufinage dans un outil dédié.
Référence rapide : valeurs de la distribution normale
| x (score z) | Probabilité cumulée | % des données en dessous |
|---|---|---|
| −3,0 | 0,0013 | 0,13 % |
| −2,0 | 0,0228 | 2,28 % |
| −1,0 | 0,1587 | 15,87 % |
| 0,0 | 0,5000 | 50,00 % |
| +1,0 | 0,8413 | 84,13 % |
| +2,0 | 0,9772 | 97,72 % |
| +3,0 | 0,9987 | 99,87 % |
Utilisez ce tableau pour annoter votre courbe avec des étiquettes de probabilité exactes à chaque limite de score z.
Excel vs. Google Sheets vs. outils IA : comparatif
| Méthode | Rapidité | Personnalisation | Qualité d'export | Prise en main |
|---|---|---|---|---|
| Excel | Moyenne | Élevée | Bonne (PNG/SVG) | Modérée |
| Google Sheets | Moyenne | Moyenne | Acceptable (PNG) | Faible–modérée |
| Python (matplotlib) | Lente (configuration) | Très élevée | Excellente (PDF/SVG) | Élevée |
| SciDraw AI | Rapide | Bonne | Excellente | Très faible |
Pour les chercheurs qui ont besoin d'une courbe en cloche propre et annotée rapidement — sans se battre avec des éditeurs de graphiques ni écrire du code — un générateur de figures scientifiques basé sur l'IA élimine la plupart des obstacles.
La voie plus rapide : créer une courbe en cloche avec SciDraw AI
Construire une courbe en cloche dans Excel prend 20 à 30 minutes si vous souhaitez qu'elle soit correctement annotée. Les étapes manuelles — générer les valeurs x, écrire la formule PDF, créer des séries auxiliaires pour les bandes d'écart-type, formater les axes — s'accumulent rapidement.
Le générateur de courbe en cloche de SciDraw AI vous permet de décrire la figure dont vous avez besoin en langage naturel et génère en quelques secondes un graphique de distribution normale correctement formaté et annoté. Vous pouvez spécifier :
- Les valeurs de moyenne et d'écart-type
- Les régions d'écart-type à ombrer (±1σ, ±2σ, ±3σ)
- Les étiquettes de score z
- Le schéma de couleurs et le style (prêt pour publication ou pour présentation)
Le résultat est une figure scientifique propre que vous pouvez télécharger et insérer directement dans votre article, votre diaporama ou votre rapport.
Pour les équipes produisant plusieurs figures statistiques, le générateur de figures scientifiques prend en charge les distributions normales ainsi que les histogrammes, les boîtes à moustaches, les nuages de points et bien plus encore — le tout à partir de descriptions textuelles.
De la description textuelle à la figure finale : SciDraw AI convertit une simple consigne en une courbe en cloche annotée et prête à publier.
Foire aux questions
Q : Quelle est la différence entre une courbe en cloche et un histogramme ? R : Un histogramme montre les fréquences observées réelles de vos données sous forme de barres discrètes. Une courbe en cloche (distribution normale) est une fonction théorique de densité de probabilité. Vous pouvez superposer une courbe en cloche sur un histogramme pour montrer dans quelle mesure vos données suivent la loi normale.
Q : Comment choisir la bonne moyenne et le bon écart-type ?
R : Utilisez la moyenne et l'écart-type réels de votre jeu de données (calculés avec MOYENNE et ECARTYPE dans Excel/Sheets). Si vous illustrez un concept plutôt que des données réelles, utilisez μ = 0, σ = 1 (la distribution normale standard).
Q : Peut-on tracer une courbe en cloche avec des points de données réels marqués dessus ? R : Oui. Après avoir tracé la courbe, ajoutez une série de nuage de points avec vos données individuelles en x et y = 0 (ou un léger décalage). Cela montre où se situe chaque observation par rapport à la distribution.
Q : Combien de points sur l'axe X faut-il pour une courbe lisse ? R : Au moins 50 à 80 points sur la plage ±4σ donnent un aspect lisse dans la plupart des outils graphiques. Utiliser des incréments de 0,1σ est une valeur par défaut fiable.
Q : Que signifie le fait que mes données ne suivent pas une courbe en cloche ? R : Cela peut indiquer une asymétrie (distribution non symétrique), plusieurs sous-populations (bimodale) ou des valeurs aberrantes. De nombreux tests statistiques supposent la normalité, il est donc important de vérifier l'adéquation avant de les appliquer.
Q : La distribution normale est-elle la même chose que la distribution gaussienne ? R : Oui — « distribution normale », « distribution gaussienne » et « courbe en cloche » désignent toutes la même distribution de probabilité. « Gaussienne » est le terme plus courant en physique et en ingénierie ; « normale » est le terme standard en statistique.
