Las figuras de la tesis suelen quedar para la última semana, y el resultado son diagramas de mecanismo improvisados, diagramas de flujo descuadrados, pies de figura contradictorios y una resolución que hace que devuelvan todo el trabajo. Sin embargo, si ordenas desde el principio qué figuras necesita cada capítulo, con qué herramienta hacerlas y cómo mantener un estilo único, las figuras se convierten en un trabajo rápido y estable.
Esta guía es para tesis de maestría y doctorado. Desglosa un conjunto completo de figuras en un flujo de trabajo ejecutable: qué capítulos necesitan qué figuras, cómo dibujar diagramas de mecanismo y de flujo, cómo fijar el DPI y el tamaño de letra, y cómo comprimir todo el trabajo en unas pocas horas con IA.
Lo que vas a aprender:
- Una lista de figuras para cada capítulo de la tesis
- Cómo dibujar diagramas de mecanismo, de flujo y de marco
- Cuatro reglas para un estilo coherente en toda la tesis
- Resolución y exportación: DPI, vectores y formatos editables
¿Qué figuras necesita cada capítulo?
Consigue primero la lista y luego dibuja: así evitas parchear figuras a medida que escribes y acabar con un estilo disperso:
| Capítulo | Figuras habituales | Herramienta recomendada |
|---|---|---|
| Introducción / antecedentes | Marco de investigación, hoja de ruta técnica | Herramienta de marco de investigación, generador de hojas de ruta |
| Teoría / mecanismo | Diagramas de mecanismo, esquemas de principios | Generador de figuras de mecanismo |
| Métodos / diseño experimental | Diagramas de flujo experimentales, esquemas de montaje | Herramienta de diagramas científicos |
| Resultados / datos | Figuras de datos depuradas, comparaciones | Creador de figuras científicas |
| Conclusión / perspectivas | Un resumen gráfico que sintetice | Creador de resúmenes gráficos |
Contrasta tu propio índice con esta tabla y rellena los huecos: mucho más tranquilo que inventar figuras a mitad de camino.

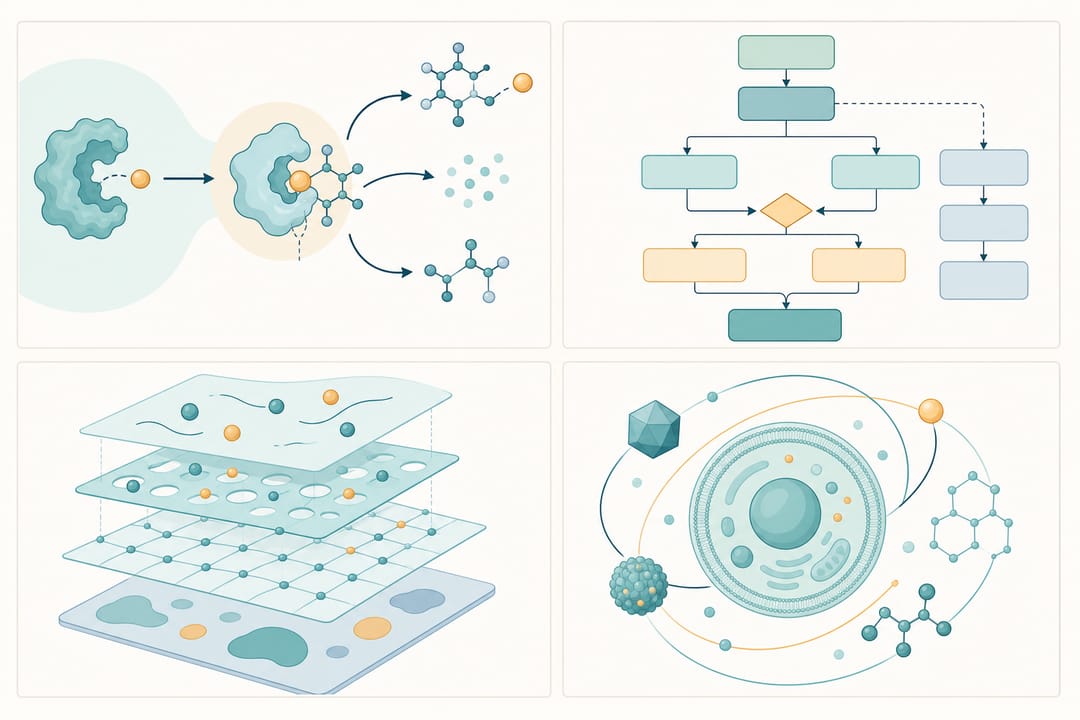

Diagramas de mecanismo: dejar claro "por qué ocurre"
El diagrama de mecanismo es el corazón del capítulo teórico, y el más fácil de embrollar. Claves:
- Una sola cadena causal principal: desde la entrada o estímulo, pasando por los intermediarios clave, hasta el resultado o fenotipo; endereza primero la línea principal.
- Niveles diferenciados: separa los planos molecular, celular y tisular por regiones o por fondo; no amontones todo en un mismo plano.
- Semántica de flechas consistente: usa estilos de flecha distintos para activación, inhibición y conversión, y explícalos en una leyenda.
- Etiquetas comedidas: marca solo las moléculas o pasos clave; deja el detalle secundario para el texto.
Dibujar mecanismos a mano es lento y difícil de mantener uniforme: describe la vía o el mecanismo con palabras y deja que el generador de figuras de mecanismo produzca un borrador limpio que puedas refinar.
Diagramas de flujo y esquemas: dejar nítido "cómo se hace"
Los diagramas de flujo experimentales y los esquemas de montaje existen para que alguien pueda reproducir tu trabajo:
- Los pasos avanzan en un solo sentido; las ramificaciones usan cajas de decisión; los bucles usan una flecha de ciclo.
- Cada paso es ejecutable: escribe qué hacer, no sustantivos abstractos.
- Las figuras de montaje siguen las relaciones espaciales reales: no sacrifiques la lógica por la estética.
Genéralos a partir de una descripción con la herramienta de diagramas científicos y luego ajústalos.
Cuatro reglas para un estilo coherente
Con decenas de figuras en una tesis, la mayor fuente de "poco profesional" es un estilo inconsistente. Fija estas cuatro:
- Color: una única paleta en toda la tesis (un color principal + un acento + escala de grises), reutilizada entre capítulos. Consulta la guía de colores científicos.
- Tamaño de letra: texto interno uniforme y, al tamaño de impresión, no menor a alrededor del 70 % del cuerpo de texto, para que siga siendo legible al reducirse.
- Líneas: grosores de flecha, esquinas de las cajas y anchos de borde consistentes en todo el documento.
- Pies de figura: un único formato de pie ("Figura X-Y: título + descripción"), con terminología consistente. Redacta los pies con un generador de pies de figura y luego púlelos.
Consejo: crea una "figura plantilla" que fije color, tamaño de letra y estilo de línea, y alinea todas las demás con ella.

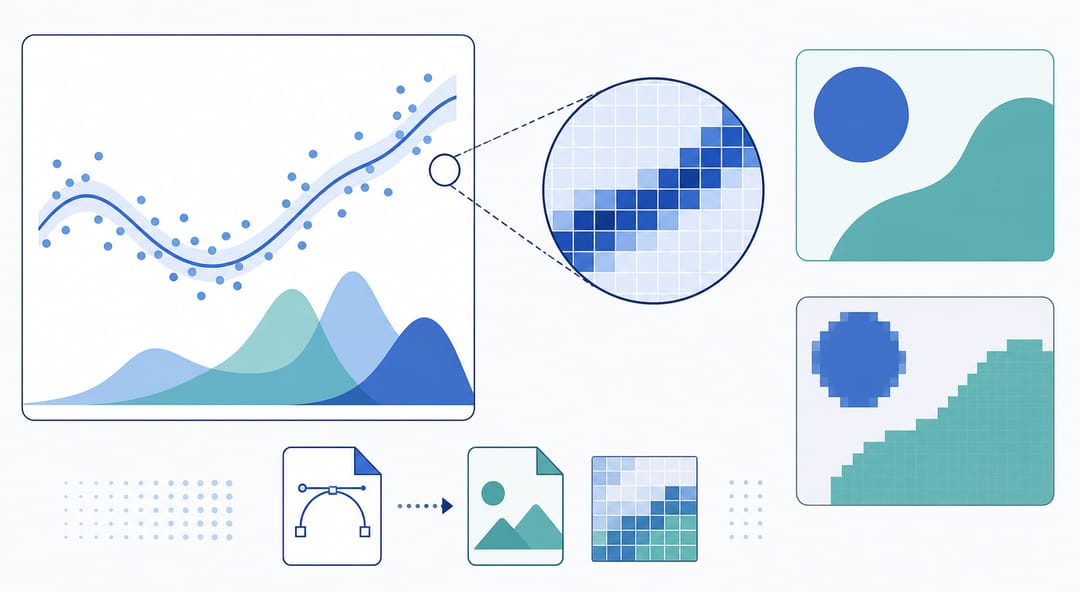

Resolución y exportación: no fallar en el último paso
El motivo más común por el que devuelven figuras en la defensa o el envío es técnico: imágenes borrosas, formato equivocado:
| Requisito | Especificación típica |
|---|---|
| Resolución | Figuras de cuerpo ≥ 300 DPI; dibujo de líneas, 600 DPI recomendado |
| Formato | TIFF/PNG en mapa de bits; conserva SVG / PPTX editable |
| Tipografías | Incrustadas o convertidas a trazos para evitar glifos faltantes en otros equipos |
| Color | Asegúrate de que siga distinguiéndose en impresión en escala de grises |
Dos medidas prácticas:
- Guarda una versión editable: conserva cada figura como SVG / PPTX editable para que reetiquetar tras los comentarios del director no sea volver a dibujar.
- Comprueba antes de enviar: verifica el DPI real, el formato y el color con el verificador de figuras y luego exporta el formato requerido con el conversor de imágenes.
Comprime una semana en un día
Encadenándolo todo:
- Haz la lista: confirma las figuras de cada capítulo contra el índice.
- Genera los borradores en lote: crea diagramas de mecanismo, de flujo y de marco a partir de texto con las herramientas correspondientes.
- Unifica el estilo: alinea color, letra y líneas con tu figura plantilla.
- Redacta los pies: prepáralos en un único formato consistente.
- Exporta y comprueba: conserva las versiones editables, exporta el formato de envío y haz una verificación de resolución.
Frente a "dibujar a mano la última semana con rehacer infinito", esto reduce las figuras de la tesis de una semana a aproximadamente un día.
Empieza ahora
Describe en una frase una figura que necesite tu capítulo y genera un borrador con SciDraw AI: créditos gratis para empezar, formato editable de principio a fin y reutilizable en la defensa, el envío y la publicación. Para la hoja de ruta de la fase de propuesta, consulta la guía de la hoja de ruta del anteproyecto de tesis.
Preguntas frecuentes
¿Qué DPI necesitan las figuras de una tesis? Las figuras de cuerpo suelen exigirse a no menos de 300 DPI, y el dibujo de líneas puro a 600 DPI. Confirma la resolución real con el verificador de figuras antes de exportar: no te fíes de lo que se ve en pantalla.
Mi diagrama de mecanismo es demasiado complejo para dibujarlo, ¿qué hago? Endereza primero una sola cadena causal principal, recorta el detalle secundario al texto y luego genéralo a partir de una descripción con el generador de figuras de mecanismo; estructúralo por niveles y unifica la semántica de las flechas antes de afinarlo.
¿Cómo mantengo coherentes decenas de figuras? Crea una figura plantilla que fije color, tamaño de letra y estilo de línea, y alinea todas las demás con ella; reutiliza una única paleta en toda la tesis en lugar de ajustar cada figura por separado.
Mi director no para de pedir cambios en las figuras, ¿cómo reduzco el rehacer? Guarda cada figura como SVG / PPTX editable. Edita etiquetas o colores directamente, o regenera; nunca redibujes a partir de un mapa de bits.
No tengo claro cómo gestionar los formatos de envío. Usa el conversor de imágenes para exportar TIFF/PDF/PNG según los requisitos de tu universidad o revista, y confirma que el DPI y el color estén dentro de lo especificado.
