Ein Diagramm der Signaltransduktion steht und fällt mit seiner Klarheit: Der Leser muss nachvollziehen können, welcher Knoten welchen aktiviert, wo das Signal die Membran überquert und was am Ende die Gene im Zellkern reguliert. Eine einzige falsch beschriftete Kinase oder ein umgekehrter Pfeil kann die Aussage einer ganzen Kaskade umkehren. Dieser Leitfaden liefert dir 24 sofort einsetzbare Prompts für Signalweg-Diagramme, eine wiederverwendbare Prompt-Vorlage und echte generierte Beispiele, damit du in wenigen Minuten saubere, beschriftete, publikationsreife Signalweg-Abbildungen mit KI erstellen kannst – ganz ohne Designsoftware und ohne Zeichenkenntnisse.
Am Ende dieses Leitfadens kannst du:
- Ein MAPK/ERK-Signalweg-Diagramm, ein PI3K-AKT-mTOR-Diagramm, ein Wnt-Signalweg-Diagramm, ein NF-κB-Diagramm, ein JAK-STAT-Diagramm und eine TGF-β-Signalweg-Abbildung aus einem einzigen Satz erzeugen.
- Jeden Prompt mit einer einfachen vierteiligen Vorlage an dein eigenes Modell anpassen.
- Aktivierungspfeile, Hemmungsbalken, Rückkopplungsschleifen und Crosstalk korrekt darstellen.
- Die häufigsten Fehler vermeiden, die KI-Signalweg-Diagramme falsch aussehen lassen.
Füge einen beliebigen Prompt in den Signaling Pathway Diagram Generator ein und verfeinere das Ergebnis anschließend, indem du einen Knoten hinzufügen, einen Inhibitor markieren, umfärben oder umbenennen lässt – oder öffne es im SciDraw AI Editor, um weiter zu iterieren.
Der Aufbau eines guten Signalweg-Prompts
Die meisten schwachen Ergebnisse entstehen durch vage Prompts. Starke Prompts für den Signaling Pathway Diagram Generator haben vier Bestandteile:
- Thema – welche Kaskade oder welcher Prozess (z. B. „der MAPK/ERK-Signalweg vom Rezeptor zum Zellkern").
- Interaktionen & Richtung – wer wirkt auf wen (Aktivierung, Phosphorylierung, Hemmung), in der Reihenfolge vom Rezeptor bis zum Endpunkt.
- Beschriftungen – benenne jeden Rezeptor, jede Kinase, jeden Mediator und jeden Transkriptionsfaktor, der beschriftet werden soll.
- Stil & Layout – „Flat-Vector, publikationsreif, Fluss von oben nach unten, Aktivierungspfeile und Hemmungsbalken, Membran und Zellkern dargestellt".
Vorlage: „Zeichne [Signalweg] von [Rezeptor] über [Zwischenknoten] bis [Endpunkt]. Beschrifte [Rezeptoren/Kinasen/Mediatoren/Transkriptionsfaktoren]. Zeige Membran, Zytoplasma und Zellkern. Verwende einen sauberen Flat-Vector-Stil mit Aktivierungspfeilen und Hemmungsbalken."
Halte diese Vorlage griffbereit – jeder Prompt unten folgt ihr, und du kannst einfach deine eigene Kaskade einsetzen. Sie funktioniert, egal ob du eine schnelle Vorlesungsfolie oder eine publikationsreife Signalweg-Abbildung für ein Manuskript brauchst.
Tipps für saubere, korrekte Signalweg-Abbildungen
- Liste die Knoten in der richtigen Reihenfolge auf. Benenne den Rezeptor, jede Kinase oder jeden Mediator und den Endpunkt, damit die Kinase-Kaskaden-Abbildung korrekt von oben nach unten verläuft.
- Sei eindeutig bei der Richtung. Verwende „Aktivierungspfeil" für Stimulation und „flacher Hemmungsbalken" für Unterdrückung – die Logik des Signalwegs muss unmissverständlich lesbar sein.
- Gib räumliche Hinweise. Erwähne Membran, Zytoplasma und Zellkern, damit jede Komponente im richtigen Kompartiment des Signalweg-Diagramms landet.
- Beschrifte Kinasen präzise. Schreibe die exakten Namen aus („MEK1/2", „GSK-3β", „AKT"), damit die KI sie nicht abkürzt oder falsch schreibt.
- Markiere Rückkopplung und Crosstalk ausdrücklich. Negative Rückkopplungsschleifen und pfadübergreifende Verbindungen werden weggelassen, wenn du nicht danach fragst.
- Iteriere, statt neu zu starten. Verfeinere mit „füge eine negative Rückkopplungsschleife von ERK zu RAF hinzu", statt den ganzen Prompt umzuschreiben.
MAPK/ERK und Wachstumssignale
Das MAPK/ERK-Signalweg-Diagramm ist die kanonische Kinase-Kaskade und das meistgefragte Signaltransduktions-Diagramm – stimmt die Reihenfolge RAS → RAF → MEK → ERK und der nukleäre Endpunkt, ergibt sich der Rest von selbst.
- Zeichne den MAPK/ERK-Signalweg von einer Rezeptor-Tyrosinkinase über RAS, RAF, MEK und ERK bis zur Gentranskription im Zellkern, beschrifte jede Kinase und zeige Membran und Zellkern.
- Zeichne die RAS-RAF-MEK-ERK-Kaskade mit einer negativen Rückkopplungsschleife von ERK zurück zu vorgelagerten Komponenten (RAF und SOS), klar als Hemmungsbalken markiert.
- Zeichne die Dimerisierung und Autophosphorylierung eines Wachstumsfaktor-Rezeptors (RTK), der GRB2 und SOS rekrutiert, um RAS zu aktivieren, als beschrifteten Nahaufnahme-Ausschnitt auf Membranebene.
PI3K-AKT-mTOR und Überlebenssignale
Das PI3K-AKT-mTOR-Diagramm ist die zentrale Wachstums- und Überlebensachse, und die PTEN-Bremse ist das Detail, das die meisten Abbildungen falsch machen – stelle sie immer als Inhibitor dar.

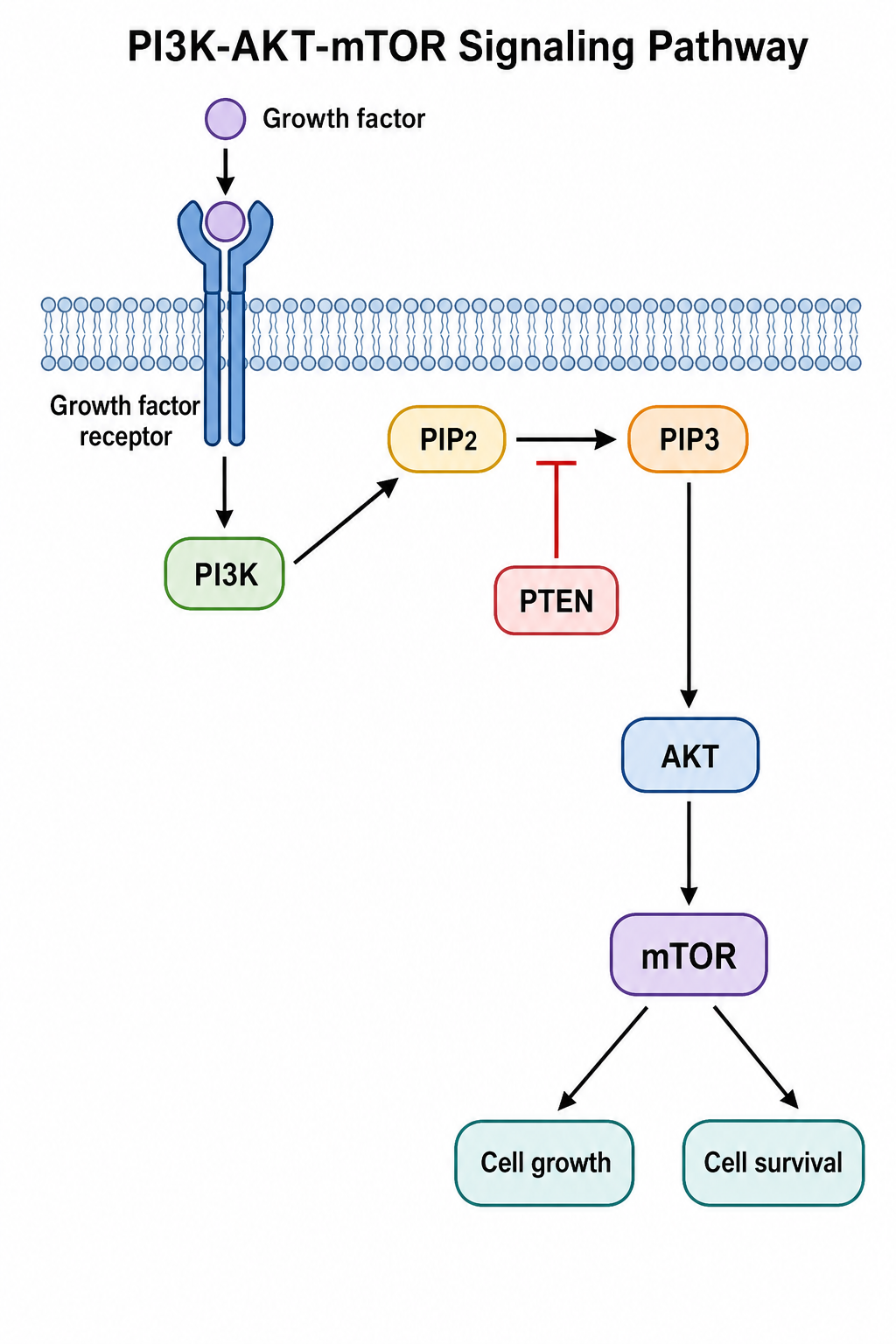

- Zeichne den PI3K-AKT-mTOR-Signalweg von einem Wachstumsfaktor-Rezeptor über PI3K, PIP3, AKT und mTOR, mit PTEN als Inhibitor (flacher Balken) und beschrifteten nachgeschalteten Effekten auf Zellwachstum und -überleben.
- Zeichne den Insulin-Signalweg vom Insulinrezeptor über IRS-1, PI3K und AKT bis zur GLUT4-Translokation an die Membran, beschrifte jeden Schritt und die Glukoseaufnahme.
- Zeichne den mTORC1-Signalweg, der Wachstumsfaktor-, Aminosäure- und Energie-Inputs (AMPK) integriert, mit beschrifteten nachgeschalteten Effekten auf Proteinsynthese und Autophagie.
- Zeichne ein Zwei-Pfade-Crosstalk-Diagramm, das zeigt, wo sich die MAPK/ERK- und die PI3K-AKT-Signalwege unterhalb derselben Rezeptor-Tyrosinkinase kreuzen.
Wnt, Hedgehog und Entwicklungssignalwege
Entwicklungssignalwege zeigt man am besten als gepaarte „Aus vs. An"-Panels – das Wnt-Signalweg-Diagramm ergibt vor allem dann Sinn, wenn der Zerstörungskomplex und das stabilisierte β-Catenin gegenübergestellt werden.

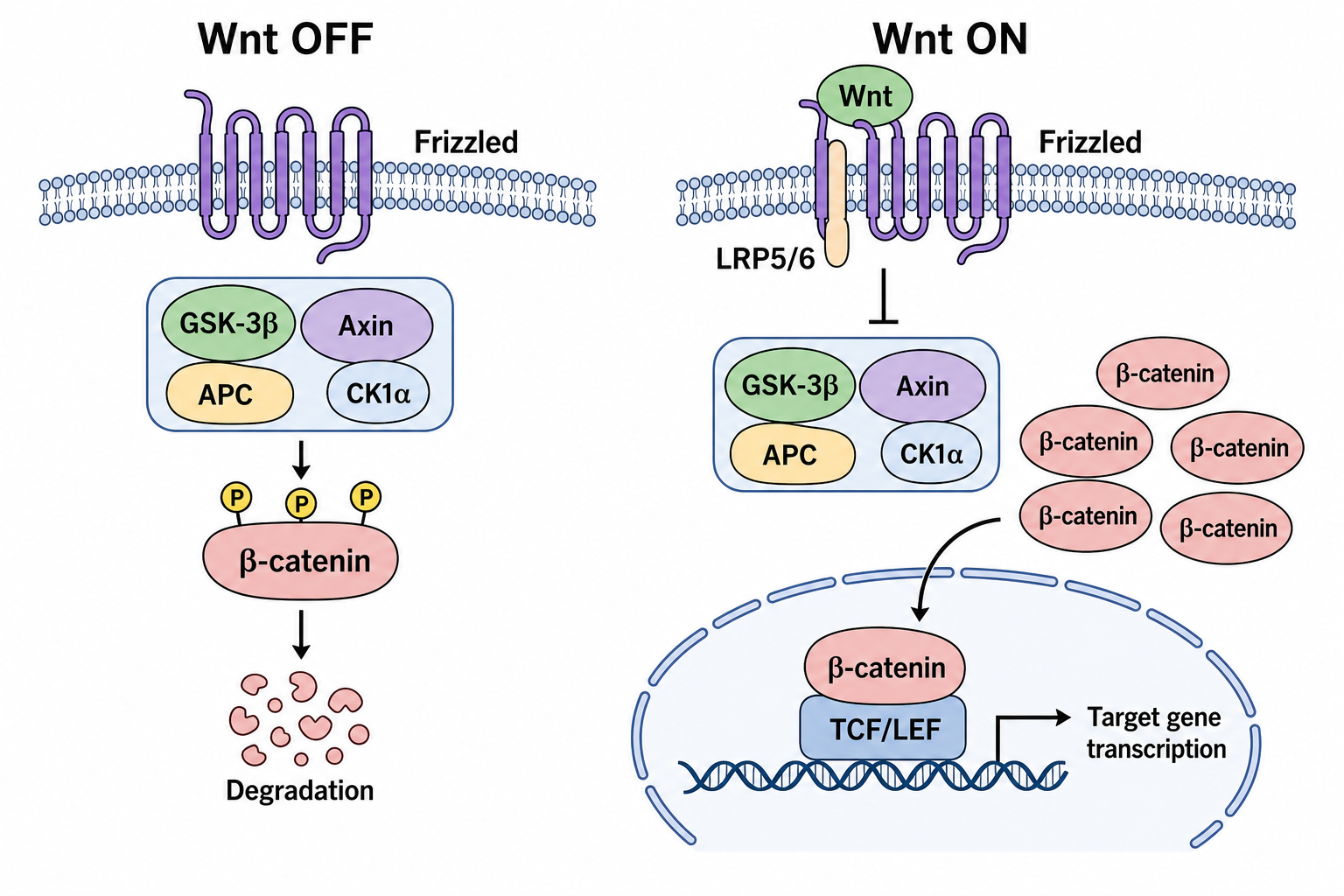

- Zeichne den kanonischen Wnt/β-Catenin-Signalweg in zwei Zuständen: Wnt aus (β-Catenin durch den Zerstörungskomplex abgebaut) und Wnt an (β-Catenin stabilisiert und in den Zellkern eintretend), beschrifte Wnt, Frizzled, LRP, GSK-3β, APC, Axin, β-Catenin und TCF/LEF.
- Zeichne den Hedgehog-Signalweg mit PTCH, SMO und GLI-Transkriptionsfaktoren im Aus- und An-Zustand, mit beschriftetem Zilienkontext.
- Zeichne den Notch-Signalweg mit Ligand-Rezeptor-Bindung, Rezeptorspaltung durch γ-Sekretase und der Notch-intrazellulären Domäne (NICD), die in den Zellkern eintritt.
Entzündung und Immunsignale
Entzündungskaskaden enden mit Transkriptionsfaktoren, die in den Zellkern eintreten – das NF-κB-Diagramm und das JAK-STAT-Diagramm sind die beiden meistgesuchten, also zeige den Schritt der nukleären Translokation deutlich.

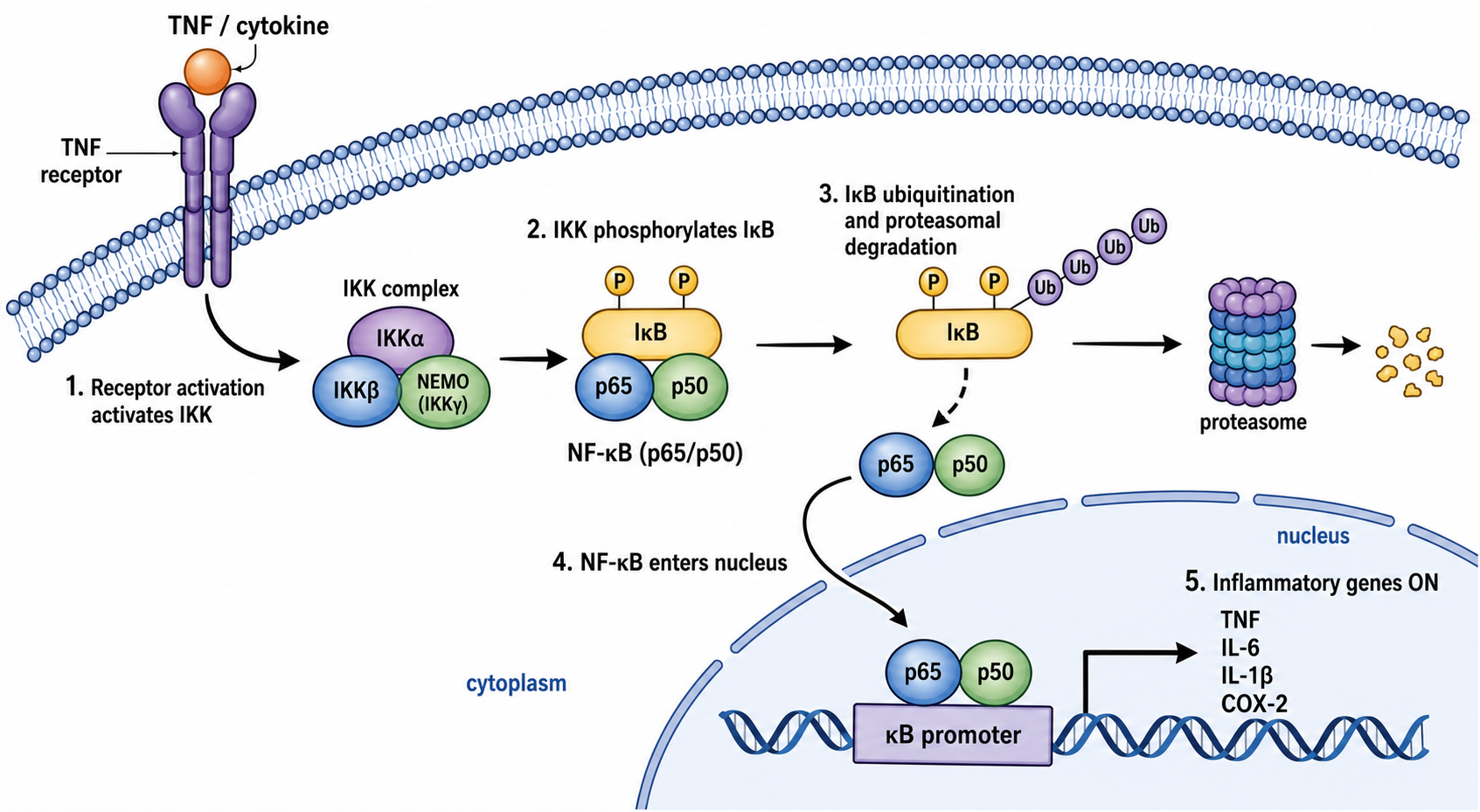

- Zeichne den NF-κB-Signalweg: ein TNF-Rezeptor aktiviert den IKK-Komplex, IκB wird phosphoryliert und abgebaut, und NF-κB tritt in den Zellkern ein, um inflammatorische Gene anzuschalten.

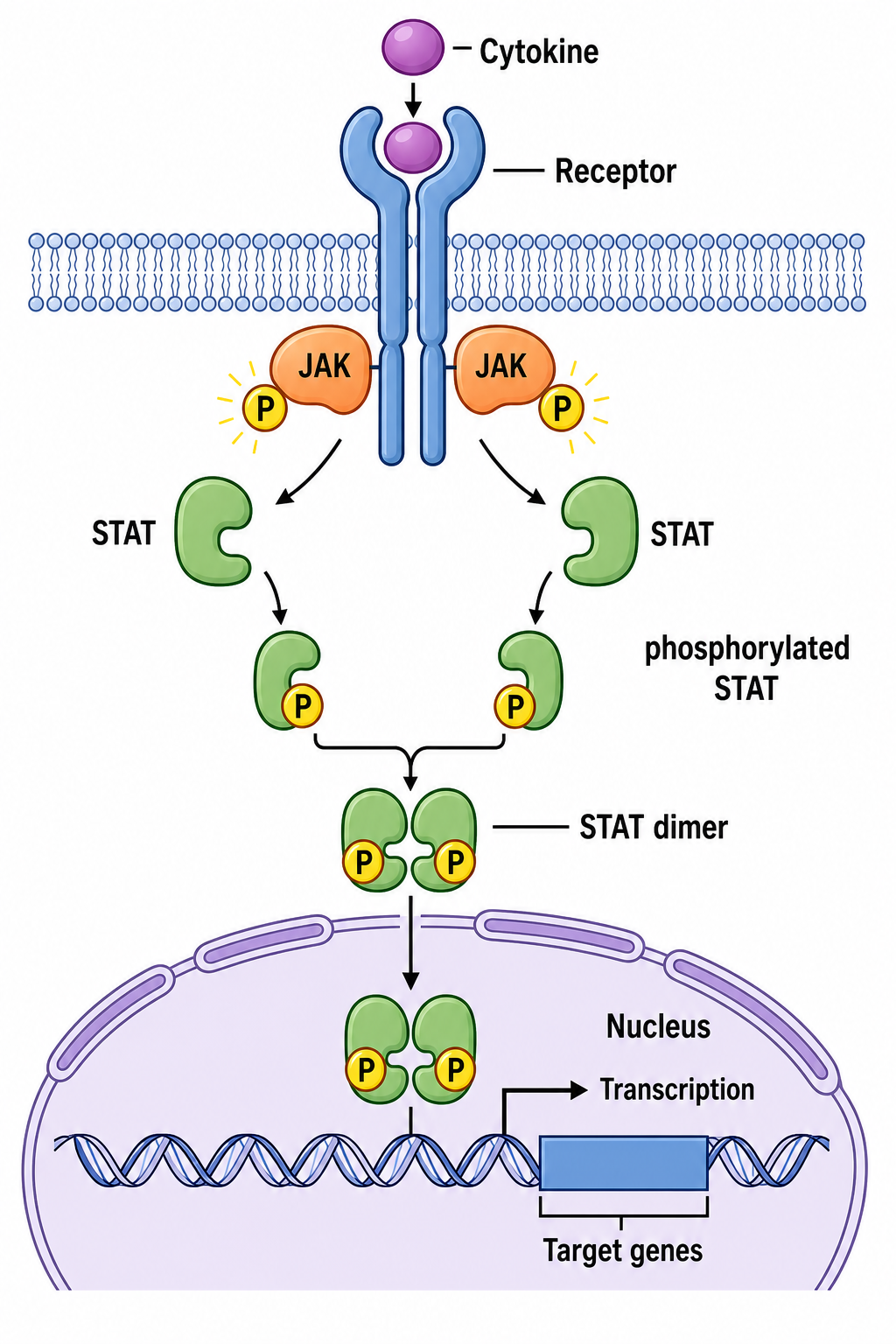

- Zeichne den JAK-STAT-Signalweg: ein Zytokin bindet seinen Rezeptor, JAK wird aktiviert, STAT wird phosphoryliert und dimerisiert, und die STAT-Dimere treten in den Zellkern ein, um die Transkription anzutreiben.
- Zeichne den Aktivierungsweg des Inflammasoms (NLRP3) mit nachfolgender Caspase-1-Aktivierung und IL-1β-Reifung, mit beschrifteten Priming- und Aktivierungssignalen.
Stress, Apoptose und TGF-β
Stress- und Todessignalwege brauchen ihre negativen Regulatoren im Vordergrund – zeige MDM2, das p53 bremst, und zeichne die SMAD-Weiterleitung des TGF-β-Signalwegs bis hinein in den Zellkern.

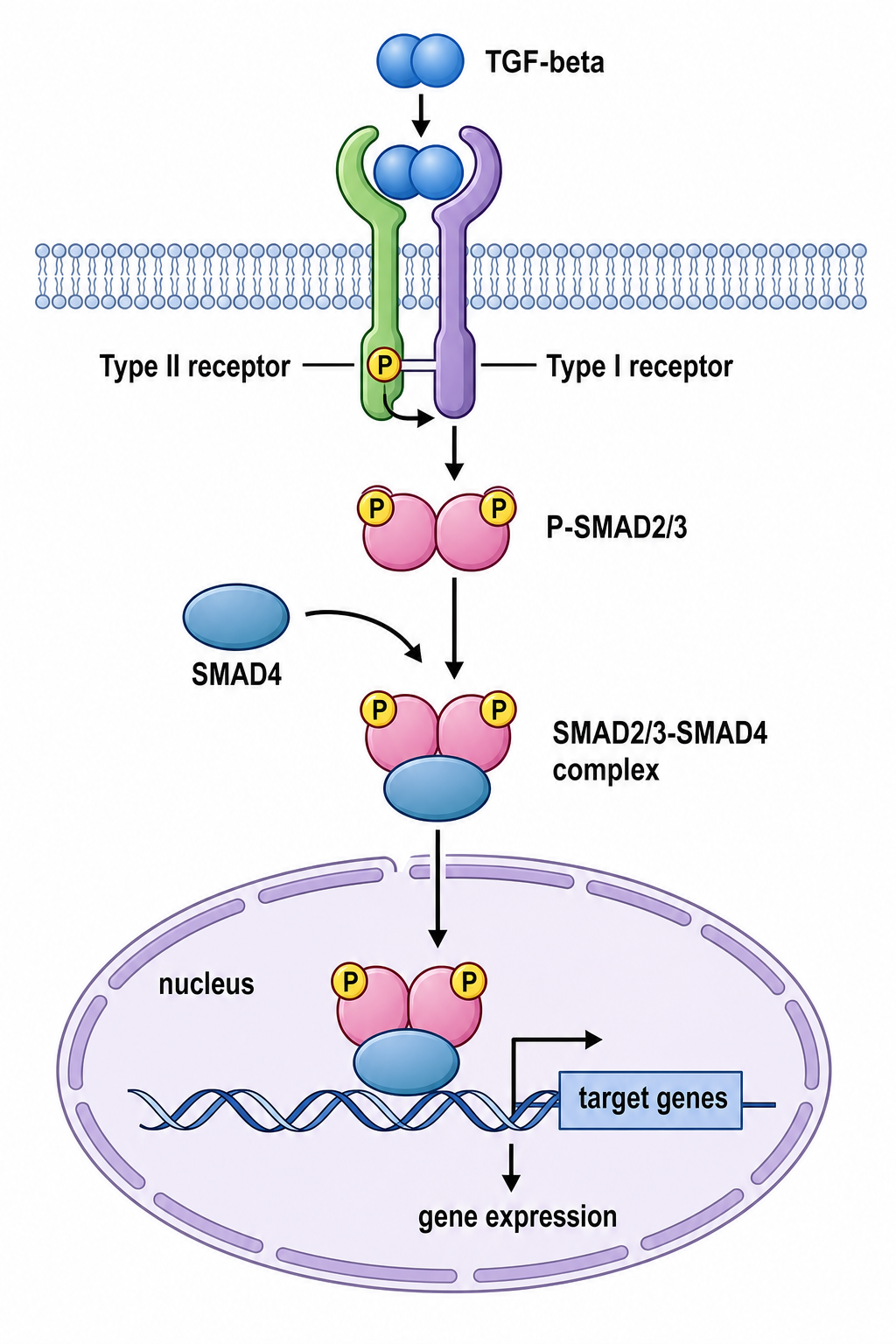

- Zeichne den TGF-β/SMAD-Signalweg: TGF-β bindet Typ-I- und Typ-II-Rezeptoren, SMAD2/3 werden phosphoryliert, der SMAD4-Komplex bildet sich, und die nukleäre Genregulation erfolgt.
- Zeichne den p53-Stressantwort-Signalweg von DNA-Schaden bis zu Zellzyklusarrest und Apoptose, mit MDM2 als negativem Regulator (Hemmungsbalken).
- Zeichne den intrinsischen (mitochondrialen) Apoptoseweg: Freisetzung von Cytochrom c, Bildung des Apoptosoms und Aktivierung von Caspase-9 und dann Caspase-3, mit beschrifteten Regulatoren der BCL-2-Familie (BAX, BAK, BCL-2).
- Zeichne den extrinsischen Apoptoseweg von einem Todesrezeptor (Fas/FasL) über FADD und Caspase-8 bis zur Aktivierung der Effektor-Caspasen.
- Zeichne den oxidativen Stress-Signalweg KEAP1-NRF2, der die NRF2-Stabilisierung bei Hemmung von KEAP1 und die Aktivierung von Genen des antioxidativen Response-Elements (ARE) zeigt.
Metabolische, Rezeptor- und Crosstalk-Signale
Membran-zu-Second-Messenger-Kaskaden runden das Set ab – die Signalwege GPCR/cAMP und die AMPK-Energiesensorik passen gut zu Rückkopplungs- und Crosstalk-Ansichten.
- Zeichne einen G-Protein-gekoppelten Rezeptor (GPCR) cAMP/PKA-Signalweg von der Ligandenbindung über die Gαs-Aktivierung und Adenylylcyclase bis zu cAMP und PKA-getriebener Phosphorylierung.
- Zeichne den AMPK-Energiesensorik-Signalweg als Reaktion auf ein hohes AMP:ATP-Verhältnis, der katabole Prozesse anschaltet und anabole Prozesse abschaltet (Hemmungsbalken), mit beschrifteter mTORC1-Hemmung.
- Zeichne den Calcium-Calmodulin-Signalweg von einem GPCR über PLC, IP3 und die ER-Calciumfreisetzung bis zur CaMKII-Aktivierung.
- Zeichne einen Rezeptor-Tyrosinkinase-Signalweg mit zwei negativen Rückkopplungsschleifen, einer schnellen (Rezeptor-Internalisierung) und einer langsamen (transkriptionellen), beide als Hemmung markiert.
- Zeichne ein Crosstalk-Diagramm, das zeigt, wie die NF-κB- und JAK-STAT-Signale im Zellkern auf überlappenden Sets inflammatorischer Gene konvergieren.
- Zeichne eine einseitige Übersicht, die die Signalwege MAPK/ERK, PI3K-AKT-mTOR und Wnt von gemeinsamen vorgelagerten Rezeptoren aus verbindet, jede Kaskade farblich codiert und die gemeinsamen Knoten beschriftet.
Häufige Fehler (und wie du sie behebst)
- Umgekehrte oder fehlende Richtung. Lösung: Fordere ausdrücklich „Aktivierungspfeile und flache Hemmungsbalken" an und benenne, was was hemmt („PTEN hemmt PIP3").
- Falsche Knotenreihenfolge. Lösung: Liste die Kaskade im Prompt in Reihenfolge auf (RAS → RAF → MEK → ERK), damit die KI die Kinasen nicht durcheinanderbringt.
- Komponenten im falschen Kompartiment. Lösung: Schreibe „zeige Membran, Zytoplasma und Zellkern" und sage, welcher Knoten im Zellkern landet.
- Fehlende Rückkopplung oder Crosstalk. Lösung: Frage direkt danach („füge eine negative Rückkopplungsschleife von ERK zu RAF hinzu") – standardmäßig wird sie weggelassen.
- Falsch geschriebene oder abgekürzte Kinasen. Lösung: Schreibe die exakten Namen aus („GSK-3β", „MEK1/2"); iteriere mit „korrigiere die Beschriftung ‚GSK3' zu ‚GSK-3β'".
- Verstümmelter Text (typisch für generische Bild-KI). Lösung: SciDraw AI rendert saubere serifenlose Beschriftungen; iteriere mit dem exakten Wortlaut, falls eine Beschriftung falsch ist.
Exportiere und nutze deine Signalweg-Abbildungen
Sobald eine Kaskade passt, exportiere sie als editierbares SVG oder PowerPoint (PPTX) oder lade ein hochauflösendes Bild für dein Manuskript, deine Folien oder dein Poster herunter. Musst du einen Kinasenamen korrigieren oder eine Beschriftung übersetzen? Siehe wie man Text und Beschriftungen in einer KI-Abbildung bearbeitet. Brauchst du ein anderes Farbschema – zum Beispiel eine farbenblindensichere Palette, die jede Kaskade unterscheidbar hält? Siehe wie man ein wissenschaftliches Diagramm umfärbt. Der editierbare Export macht dies zu einer praktischen BioRender-Alternative für Signalwege: Du kannst nach dem ersten Entwurf weiter iterieren, statt von vorn zu beginnen.
Häufig gestellte Fragen
Welches ist das beste KI-Tool, um einen Signalweg zu zeichnen? Der Signaling Pathway Diagram Generator von SciDraw AI ist für publikationsreife Signalweg-Abbildungen gemacht – MAPK/ERK, PI3K-AKT-mTOR, Wnt, NF-κB, JAK-STAT und TGF-β – mit korrekten Aktivierungspfeilen, Hemmungsbalken und editierbarem SVG-/PPTX-Export.
Wie zeichne ich online einen Signalweg aus einer Beschreibung? Beschreibe die Kaskade in Reihenfolge – Rezeptor, jede Kinase oder jeden Mediator und den nukleären Endpunkt – und benenne alles, was beschriftet werden soll, und generiere dann. Nutze die vierteilige Vorlage oben oder beginne mit einem beliebigen Prompt aus diesem Leitfaden und passe ihn an.
Kann ich ein Signalweg-Diagramm kostenlos erstellen? Ja – du kannst kostenlos mit dem Erstellen eines Signalweg-Diagramms beginnen und für mehr Credits sowie editierbaren SVG-/PPTX-Export upgraden, wenn du es für ein Manuskript oder einen Vortrag brauchst.
Ist das eine gute BioRender-Alternative für Signalwege? Wenn du ein Signaltransduktions-Diagramm aus einer Textbeschreibung möchtest, statt Symbole auf eine Arbeitsfläche zu ziehen, ist ein KI-Signalweg-Generator eine schnelle, kostengünstige Alternative für MAPK-, PI3K-AKT-, Wnt-, NF-κB-, JAK-STAT- und TGF-β-Abbildungen.
Sind die Abbildungen genau genug für eine Publikation? Sie sind für publikationsreife Ergebnisse ausgelegt, aber prüfe die Biologie für dein konkretes Modell immer – Knotenreihenfolge, Rückkopplungsschleifen und exakte Kinasenamen – und korrigiere etwaige Beschriftungen vor der Einreichung.
Jetzt loslegen
Wähle einen beliebigen Prompt oben aus, füge ihn in den Signaling Pathway Diagram Generator ein und verfeinere ihn im SciDraw AI Editor, bis er zu deinem Modell passt. Von einer einzelnen Kinase-Kaskade bis zu einer vollständigen Crosstalk-Übersicht – deine nächste Signalweg-Abbildung ist nur einen Satz entfernt.
