Prompts für Sensor-Schemata und Mikrofluidik-Chip-Diagramme

Sensor- und Mikrofluidik-Abbildungen scheitern fast immer aus demselben Grund: Der Autor zeichnet das Bauteil, vergisst aber den Mechanismus. Wer ein elektrochemisches Sensorschema betrachtet, will wissen, was den Analyten bindet, was das Signal erzeugt und an welcher Stelle der Strom ausgelesen wird. Wer ein Lab-on-a-Chip-Diagramm anschaut, möchte eine Probe vom Einlass bis zum Detektionsfenster verfolgen können, ohne raten zu müssen. Die Abbildung, die diese Fragen mit einem Blick beantwortet, wird am Ende zitiert.

Dieser Leitfaden gibt Ihnen eine wiederverwendbare Struktur für beide Abbildungsfamilien und eine Reihe fertiger Prompts, die Sie direkt an ein KI-Bildwerkzeug übergeben können. Die Prompts bleiben innerhalb der Codeblöcke bewusst auf Englisch, weil aktuelle Modelle diese Sprache am zuverlässigsten interpretieren — die Layout-Prinzipien gelten jedoch in jeder Sprache und mit jedem Zeichenwerkzeug.

Editorial-Titelbild mit einem elektrochemischen Sensorschema neben einem Lab-on-a-Chip-Mikrofluidik-Diagramm mit beschrifteten Kanälen und einem Detektionsfenster

Wenn Sie sich das leere Blatt sparen möchten, beschreiben Sie Ihr Bauteil einfach im Generator für Mikrofluidik-Chip-Diagramme und verfeinern Sie das zurückgegebene Layout. Die Chemie entscheidet er nicht für Sie, aber er liefert einen sauberen ersten Entwurf, den Sie anschließend korrigieren.

Was ein Sensorschema zeigen muss

Jede Sensorabbildung besitzt — unabhängig vom Transduktionsmechanismus — dieselben vier tragenden Bestandteile. Benennen Sie jeden davon explizit im Prompt, und Ihr Publikum verliert nie den Faden:

Erkennungselement — der Antikörper, das Aptamer, das Enzym, die molekular geprägte Schicht oder die Sonde, die das Zielmolekül einfängt.
Transduktoroberfläche — die Elektrode, der Wellenleiter oder das Fluorophor, das ein Bindungsereignis in eine messbare Änderung umwandelt.
Signalpfad — wohin das Elektron, das Photon oder das Fluoreszenzsignal wandert und wie es ausgelesen wird.
Analyt und Matrix — was Sie nachweisen und in welcher Probe es vorliegt (Serum, Puffer, Wasser).

Lassen Sie alles weg, was nichts an der Signalentstehung ändert. Eine Abbildung, die die Kette vom Erkennungselement bis zum Signal klar zeigt, schlägt jede, die mit sämtlichen Reagenzien des Protokolls überladen ist.

Prompt für den elektrochemischen Sensor

Generate a clean scientific schematic of an electrochemical biosensor.
Show three electrodes on a chip: working, counter, and reference electrode.
On the working electrode surface, illustrate immobilized capture antibodies
binding a target analyte, followed by a redox reporter generating electron
transfer. Label the electron flow to a potentiostat and a current-vs-voltage
readout. Use a cross-section view, muted lab-journal colors, clear labels,
white background, no photorealism.

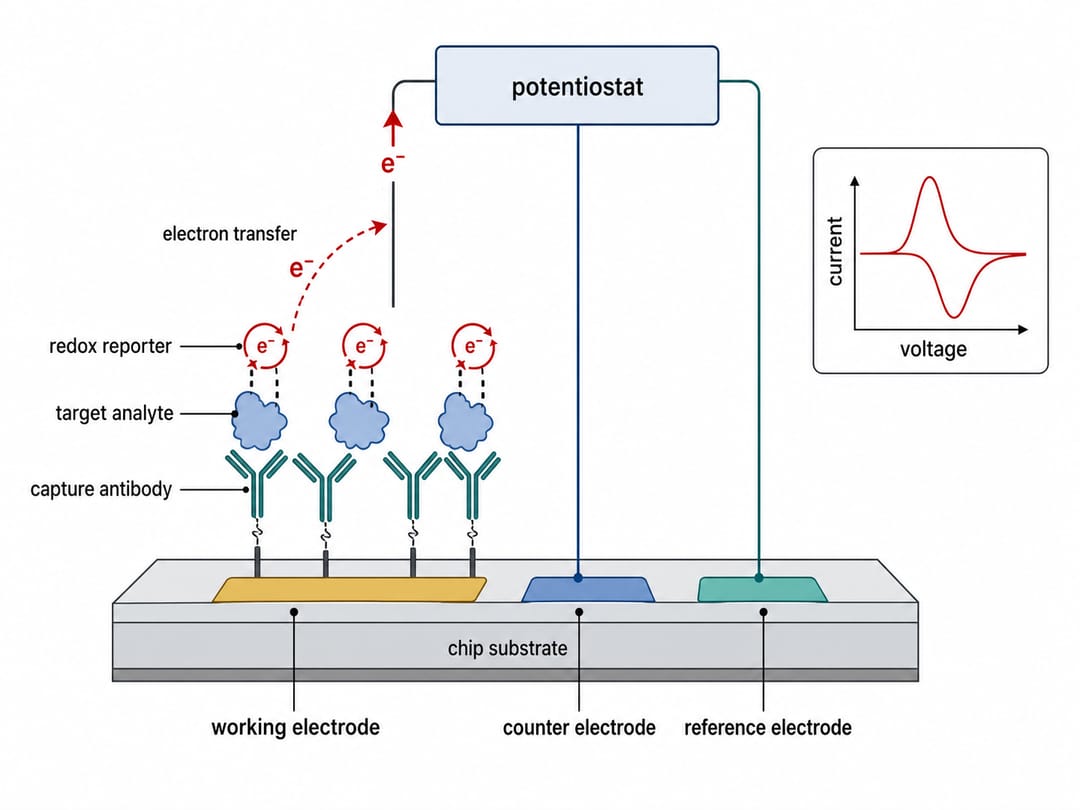

Querschnittsschema eines elektrochemischen Biosensors mit drei Elektroden, Fängerantikörpern und Stromauslesung Ein Querschnitt eines elektrochemischen Biosensors – Erkennung, Transduktion und Stromauslesung in einer Ansicht.

Prompt für die fluoreszierende Sonde

Create a schematic of a fluorescent probe detection mechanism.
Show the probe in an "off" (quenched) state on the left, then binding of the
target analyte causing a conformational change, then an "on" (emitting) state
on the right with green fluorescence. Include an excitation arrow (blue) and
an emission arrow (green), and a small inset showing the intensity increase.
Flat vector style, labeled states, left-to-right reading order.

Geben Sie die Leserichtung ("left-to-right") sowie den Vorher-/Nachher-Zustand ausdrücklich an. Fluoreszenz-Abbildungen versinken im Rauschen, sobald Aus-Zustand und An-Zustand nicht sichtbar voneinander getrennt sind.

Was ein Mikrofluidik-Chip-Diagramm zeigen muss

Mikrofluidik-Abbildungen sind im Kern Fluss-Abbildungen. Der Blick des Betrachters soll ein einzelnes Tröpfchen oder einen Probenpfropfen vom Eintritt bis zur Detektion verfolgen können. Bauen Sie den Prompt deshalb um den Pfad herum auf, nicht um die Einzelteile:

Einlässe — Probe, Reagenz, Puffer und (bei Tröpfchen-Chips) die kontinuierliche Ölphase.
Funktionseinheiten — Mischer, Serpentinenkanäle, Reaktionskammern, Fallenarrays oder Tröpfchen-Erzeugungskreuzungen.
Detektionszone — das optische Fenster, das Elektrodenpaar oder der Bildgebungsbereich, in dem die Auslesung stattfindet.
Auslass oder Abfall — wo die Flüssigkeit austritt, damit die Flussrichtung eindeutig bleibt.

Geben Sie konkrete Geometrie-Hinweise. Serpentinenmischer, T-Kreuzungen und Flow-Focusing-Kreuze haben wiedererkennbare Formen; sie zu benennen liefert eine weit genauere Abbildung als ein bloßer "microfluidic channel".

Prompt für Lab-on-a-Chip

Draw a top-down lab-on-a-chip microfluidic diagram.
Include: a sample inlet and a reagent inlet on the left, a serpentine mixing
channel, a central reaction chamber, and a detection window on the right with
a small optical-sensor icon, then a waste outlet. Add flow-direction arrows
along the channels. Use a clean engineering-schematic style, thin channel
outlines, soft fill colors, labeled ports, white background.

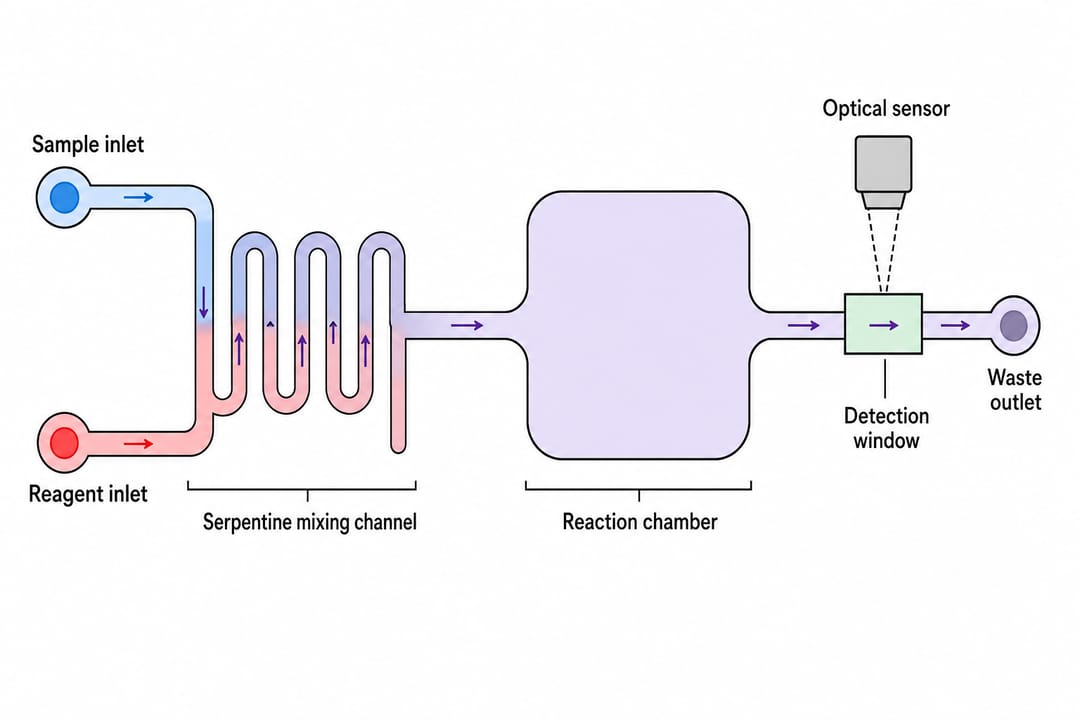

Aufsicht auf ein Lab-on-a-Chip-Mikrofluidikdiagramm mit Einlässen, Serpentinenmischer, Reaktionskammer und Detektionsfenster Eine Aufsicht auf ein Lab-on-a-Chip: Einlässe, Serpentinenmischer, Reaktionskammer, Detektionsfenster und Abfallauslass.

Prompt für Tröpfchen-Mikrofluidik

Illustrate a droplet-generation microfluidic chip.
Show a flow-focusing junction where an aqueous sample stream meets two oil
side-channels, producing uniform droplets downstream. Depict a row of evenly
spaced droplets moving toward a detection region where a laser line reads
fluorescence per droplet. Label: aqueous phase, oil phase, flow-focusing
junction, droplet train, detection point. Vector style, top view.

Prompt für Organ-on-a-Chip

Create an organ-on-a-chip schematic in cross-section.
Show two microchannels separated by a thin porous membrane: an upper channel
lined with epithelial cells under media flow, and a lower channel with
endothelial cells and a vascular flow. Indicate cyclic mechanical stretch with
paired side vacuum channels. Label cell layers, membrane, media inlets/outlets,
and stretch direction. Muted biomedical palette, labeled, clean lines.

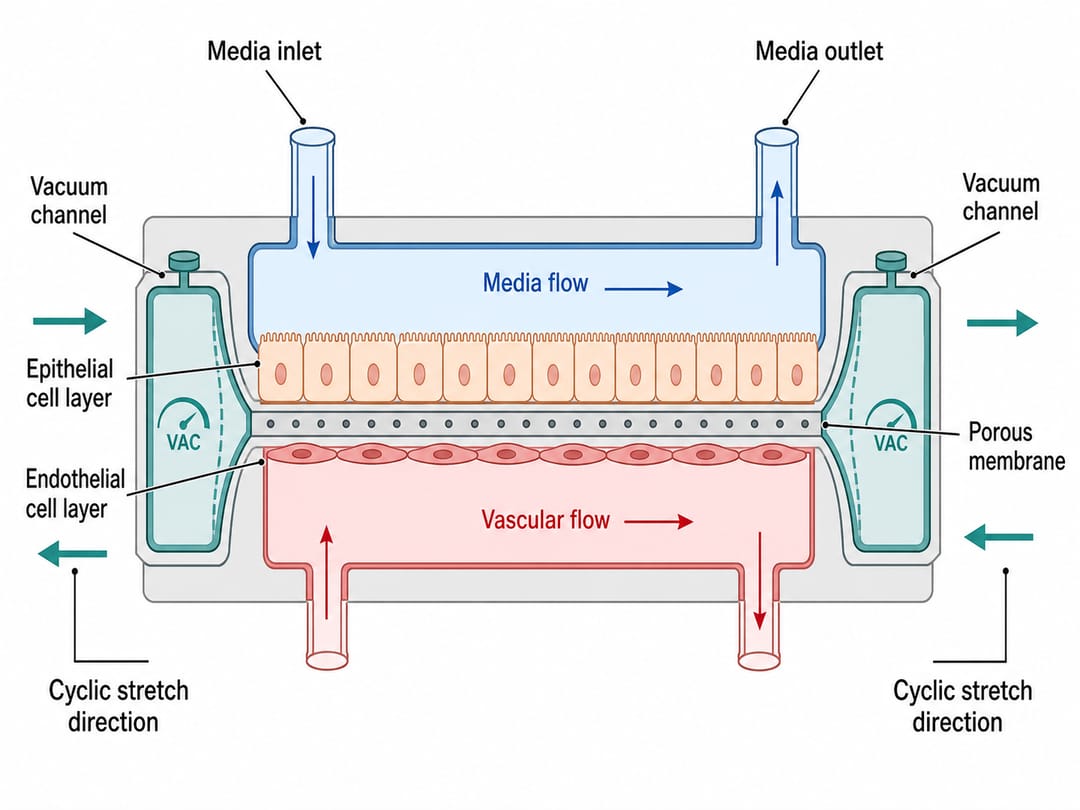

Querschnitt eines Organ-on-a-Chip mit zwei Mikrokanälen, einer porösen Membran und Vakuum-Dehnungskanälen Ein Querschnitt eines Organ-on-a-Chip – zwei Kanäle, eine poröse Membran und zyklisch dehnende Vakuumkanäle.

Layout-Regeln, die für beide gelten

Ob Sie einen Sondenmechanismus oder einen Chip zeichnen — dieselbe Disziplin hält die Abbildung lesbar:

Eine Flussrichtung. Elektronen, Photonen oder Flüssigkeit sollten sich konsequent in eine Richtung durch die Abbildung bewegen — meist von links nach rechts oder vom Einlass zum Auslass.
Mechanismus vom Bauteil trennen. Ein Querschnitt offenbart einen Mechanismus, eine Draufsicht ein Layout. Wählen Sie die Ansicht, die zu Ihrer Aussage passt, und schreiben Sie sie in den Prompt.
Den Übergang beschriften, nicht nur die Teile. Der Pfeil, an dem aus "quenched" ein "emitting" wird oder aus "sample" ein "droplet", trägt die eigentliche Wissenschaft. Beschriften Sie ihn.
Farbe bedeutungsvoll einsetzen. Reservieren Sie eine Farbe für den Analyten und halten Sie sie konstant, damit das Auge ihn über den gesamten Pfad verfolgt.

Für tiefere Prompt-Technik gelten die Regeln aus den 8 KI-Prompt-Regeln für wissenschaftliche Abbildungen direkt auch hier; und wenn sich Ihr Nachweisprozess über mehrere Schritte erstreckt, behandeln Sie ihn als Workflow nach dem Ansatz im Leitfaden für Diagramme experimenteller Abläufe.

Eine kurze Checkliste vor dem Export

Kann ein Leser das Signal oder die Probe von Anfang bis Ende ohne die Bildunterschrift verfolgen?
Sind Erkennungselement und Transduktor optisch klar unterscheidbar?
Ist die Detektionszone eindeutig markiert?
Stimmen die Beschriftungen mit den Begriffen aus dem Methodenteil überein?
Verfolgt die Farbe den Analyten konsistent?

Eine Abbildung, die diese Liste besteht, schmückt nicht nur ein Paper — sie erlaubt es einem Gutachter, Ihre Nachweislogik mit einem Blick zu überprüfen, und genau das schafft Vertrauen. Für den Feinschliff der endgültigen Komposition lassen sich die Layout- und Farbprinzipien aus dem vollständigen Leitfaden zum Zeichnen wissenschaftlicher Abbildungen sauber übertragen.

Wenn Sie zum Entwerfen bereit sind, starten Sie aus einer Beschreibung im Generator für Mikrofluidik-Chip-Diagramme oder — für Synthese- und partikelbasierte Nachweisarbeit — im Generator für Nanopartikel-Synthese-Diagramme, und bearbeiten Sie so lange, bis der Mechanismus stimmig wirkt. SciDraw AI bringt Sie über das leere Blatt hinaus; die wissenschaftliche Genauigkeit bleibt in Ihrer Hand.
