Aufbau eines Lateral-Flow-Teststreifens als Schema zeichnen

Fast jeder hat schon einen Lateral-Flow-Test in der Hand gehabt — einen Schwangerschaftstest, einen COVID-19-Antigenstreifen, einen Teststreifen aus der Lebensmittelanalytik. Deutlich weniger können ihn korrekt zeichnen. Wenn ein Gutachter ein Paper über einen neuen immunchromatographischen Assay öffnet, ist das Strukturschema die erste Stelle, an der geprüft wird, ob die Autoren ihr eigenes Gerät wirklich verstanden haben: Sitzt das Konjugat im richtigen Pad, läuft der Fluss in die richtige Richtung, liegt die Kontrolllinie stromabwärts der Testlinie?

Diese Anleitung zeigt Schritt für Schritt, wie man ein klares Strukturschema eines Lateral-Flow-Assays (LFA) für ein Paper, ein Patent oder eine Lehrfolie zeichnet. Sie behandelt die physischen Schichten, die zwei Detektionschemien, die Leser am meisten interessieren — Kolloidgold und Fluoreszenz — sowie den Unterschied zwischen Sandwich- und Kompetitivformat, an dem die meisten Schemata scheitern.

Wenn Sie vorab einen ersten Entwurf möchten, beschreiben Sie den Streifen in einfachen Worten dem SciDraw AI Lateral-Flow-Schema-Generator und verfeinern Sie das erzeugte Layout.

Die physischen Schichten in Flussrichtung

Ein Lateral-Flow-Streifen ist ein Stapel überlappender Pads auf einer Trägerkarte. Zeichnen Sie sie von links nach rechts in Bewegungsrichtung der Flüssigkeit, mit einer kleinen Überlappung zwischen benachbarten Pads, damit erkennbar wird, dass die Flüssigkeit von einem Pad zum nächsten gesogen wird:

• Probenpad — hier wird die Probe aufgegeben. Oft wird sie hier vorkonditioniert (pH-Einstellung, Abtrennen von Zellen), bevor sie die Chemie erreicht.
• Konjugatpad — enthält den getrockneten, markierten Detektionsantikörper (das Kolloidgold- oder Fluoreszenzkonjugat). Wird es von der Probe rehydratisiert, löst sich die Markierung und wird stromabwärts transportiert.
• Nitrocellulose-(NC-)Membran — die Reaktionsbühne. Quer darüber sind zwei Linien Fängerreagenz aufgetragen: die Testlinie (T) und, weiter stromabwärts, die Kontrolllinie (C).
• Saug- bzw. Absorptionspad — die Senke am Ende. Es zieht die Flüssigkeit durch die Membran und hält den Fluss in eine Richtung.
• Trägerkarte — die selbstklebende Basis, auf der alle Pads sitzen.

Der mit Abstand häufigste strukturelle Fehler ist, die Kontrolllinie stromaufwärts der Testlinie zu zeichnen. Die Flüssigkeit erreicht zuerst T, dann C. Die Kontrolllinie muss die letzte sein, denn sie meldet, dass die Flüssigkeitsfront tatsächlich die gesamte Länge des Streifens durchlaufen hat.

Den Kapillarfluss zeigen, nicht nur andeuten

Das gesamte Gerät läuft über Kapillarwirkung — ohne Pumpen, ohne Strom. Machen Sie das sichtbar. Ein von links nach rechts weisender Pfeil unter dem Streifen, beschriftet mit „Kapillarfluss", erklärt Richtung und Mechanismus in einem Zug. Jeder weitere Pfeil, jeder Verlauf und jede Beschriftung muss zu dieser einen Richtung passen. Liegt das Probenpad links, muss das Saugpad rechts liegen, und das Konjugat muss in dieselbe Richtung wandern.

Sandwich vs. kompetitiv: der Teil, den Schemata falsch machen

Dieser Unterschied ändert, wie ein positives Ergebnis aussieht — Ihr Schema muss also zum beschriebenen Format passen.

Sandwichformat (für größere Analyten mit mehreren Epitopen — Hormone, Proteine, ganze Viren):

• Der markierte Antikörper bindet den Analyten in Lösung.
• An der Testlinie fängt ein immobilisierter Fängerantikörper den Analyt-Konjugat-Komplex ab und bildet ein „Antikörper-Analyt-Antikörper"-Sandwich.
• Signal an T = positiv. Mehr Analyt, stärkere Linie.

Kompetitivformat (für kleine Analyten mit einem einzigen Epitop — viele Toxine, Wirkstoffe, Pestizide):

• Die Testlinie ist mit dem Analyten (oder einem Analyt-Protein-Konjugat) beschichtet.
• Freier Analyt aus der Probe konkurriert mit dem immobilisierten Analyten um den markierten Antikörper.
• Signal an T = negativ; keine Linie = positiv. Mehr Analyt, schwächere Linie.

In beiden Formaten arbeitet die Kontrolllinie gleich: Sie fängt überschüssiges Konjugat unabhängig vom Analyten ab, sodass ein sichtbares C den erfolgreichen Testablauf bestätigt. Beschriften Sie das Ergebnisfeld ausdrücklich — eine kleine Legende mit den Streifenzuständen „negativ / positiv / ungültig" verhindert, dass ein kompetitiver Assay als defekter Sandwich-Assay fehlgelesen wird.

Kolloidgold vs. Fluoreszenz

Die Detektionschemie ändert vor allem die Konjugatmarkierung und wie der Leser das Ergebnis „sieht":

• Kolloidgold — die klassische, mit bloßem Auge sichtbare rot-violette Linie. Zeichnen Sie das Konjugat als kleine Goldkugeln auf dem Konjugatpad; T- und C-Linie erscheinen als farbige Banden. Dieses Format eignet sich, wenn das Schema wie ein vertrauter Schnelltest aussehen soll.
• Fluoreszenz (Europium, Quantenpunkte oder farbstoffbeladene Mikrosphären) — die Markierung emittiert bei einer bestimmten Anregungswellenlänge und wird von einem Reader ausgelesen, was ein quantitatives Ergebnis liefert. Zeigen Sie im Schema nahe der Membran einen Anregungs-/Emissionshinweis und vermerken Sie, dass die Linien von einem Gerät und nicht vom Auge gelesen werden.

Halten Sie die Schichtstruktur zwischen beiden identisch — nur Konjugatmarkierung und Auslesung ändern sich. Zeichnen Sie nicht den ganzen Streifen neu, nur um die Chemie zu wechseln.

Ein anpassbarer Prompt

Wenn Sie die Abbildung mit KI erzeugen, beschreiben Sie die Schichten in Flussrichtung und nennen Sie das Format ausdrücklich. Ein vager Prompt setzt die Kontrolllinie an die falsche Stelle. Ein präziser nicht:

A horizontal cross-section schematic of a lateral flow immunochromatographic
test strip on a backing card. Left to right: sample pad, conjugate pad with
colloidal-gold labeled antibodies, nitrocellulose membrane with a test line (T)
and, downstream, a control line (C), then an absorbent pad. A labeled arrow
beneath the strip reads "capillary flow" pointing left to right. Sandwich
format: analyte captured between two antibodies at the test line. Clean flat
vector style, thin labels with leader lines, white background.

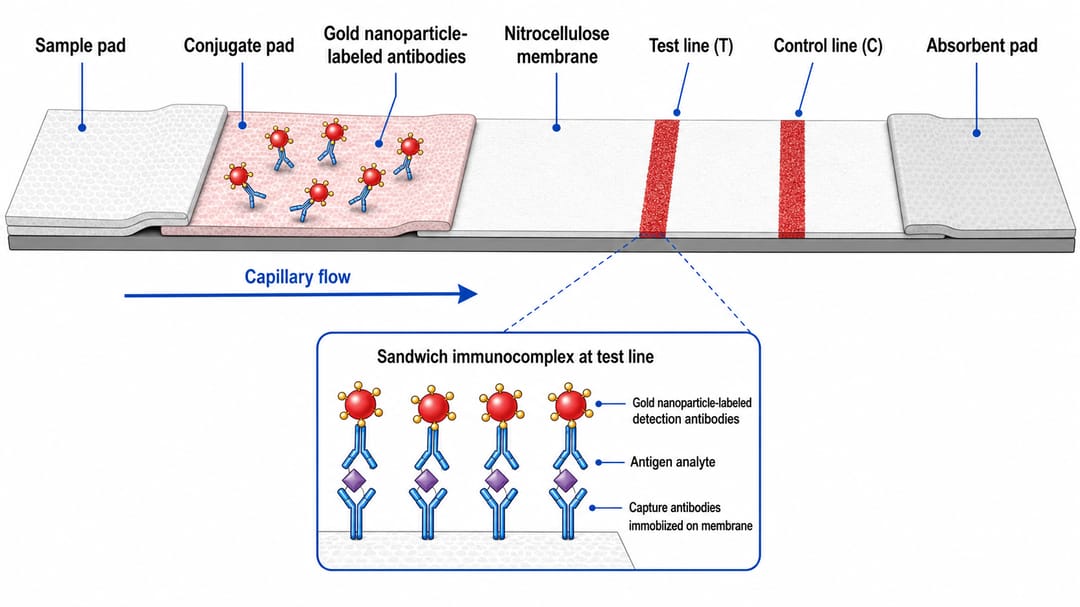

Querschnitt eines Lateral-Flow-Streifens in Fließrichtung — vom Probenpad bis zum Saugpad, mit dem Sandwichkomplex an der Testlinie.

Ersetzen Sie „colloidal-gold" durch „europium fluorescent" und „sandwich" durch „competitive", um die Varianten zu erzeugen, und lassen Sie alles andere unverändert, damit der Satz visuell konsistent bleibt.

Häufige Fehler

• Kontrolllinie vor der Testlinie. C ist stets die letzte Linie, die die Flüssigkeit erreicht.
• Keine Überlappung zwischen den Pads. Stumpf aneinandergesetzte Pads suggerieren, dass die Flüssigkeit nicht übertreten kann; lassen Sie sie überlappen.
• Fehlender Flusspfeil. Ohne ihn erkennt der Leser nicht, an welchem Ende die Probe aufgegeben wird.
• Falsche Positivlogik bei kompetitiven Assays. Eine kräftige Testlinie auf einem kompetitiven Streifen als „positiv" zu zeichnen, ist ein sachlicher Fehler, den ein Gutachter sofort bemerkt.
• Zwei Chemien in einer Legende mischen. Ist die Abbildung ein Goldstreifen, beschriften Sie die Auslesung nicht als Fluoreszenzintensität.

Abschließende Checkliste

Prüfen Sie vor der Einreichung, dass das Schema jede dieser Fragen aus sich heraus beantwortet:

• Sind alle fünf Zonen vorhanden und in der richtigen Flussreihenfolge?
• Liegt die Kontrolllinie stromabwärts der Testlinie?
• Macht ein Flusspfeil die Kapillarrichtung eindeutig?
• Passt das Ergebnisfeld zum Format — Sandwich (Linie = positiv) oder kompetitiv (Linie = negativ)?
• Ist die Detektionschemie — Gold oder Fluoreszenz — genannt und mit der Auslesung konsistent?

Ein Strukturschema, das diese Checkliste besteht, sagt dem Leser, noch bevor er ein Wort Ihrer Methoden liest, dass Sie genau verstehen, wie Ihr Gerät funktioniert.
