Molekülorbital-Diagramme zeichnen: Schritt-für-Schritt-Anleitung
2026/07/18

Molekülorbital-Diagramme zeichnen: Schritt-für-Schritt-Anleitung

So zeichnest du ein MO-Diagramm Schritt für Schritt: bindende und antibindende Orbitale, Besetzung, Bindungsordnung und ausgearbeitete Beispiele für O₂ und N₂.

Ein Molekülorbital-Diagramm (MO-Diagramm) wirkt einschüchternd, weil es viele Informationen — Energieniveaus, Elektronenbesetzung und Bindungsordnung — in einer einzigen Grafik bündelt. Zuverlässig gelingt es, wenn du es in einer festen Reihenfolge aufbaust: Zeichne die Atomorbitale auf beide Seiten, kombiniere sie in der Mitte zu Molekülorbitalen und fülle die Elektronen von unten nach oben ein.

Diese Anleitung zeigt dir, wie du ein MO-Diagramm von Grund auf zeichnest, mit ausgearbeiteten Beispielen für O₂ und N₂. Wenn du jetzt eine saubere Grafik brauchst, erstellt der Molekülorbital-Diagramm-Generator aus einer einfachen Beschreibung ein beschriftetes MO-Diagramm.

Häufige Fehler bei MO-Diagrammen

Kläre diese Punkte, bevor du auch nur ein einziges Elektron einträgst:

  • Den s–p-Mischungswechsel vergessen. Bei B₂, C₂ und N₂ liegt das σ2p-Orbital oberhalb der π2p-Orbitale. Bei O₂, F₂ und Ne₂ kehrt sich die Reihenfolge um und σ2p liegt unterhalb von π2p.
  • Falsch befüllen und paaren. Beachte die Hund'sche Regel: Besetze entartete Orbitale (die beiden π-Orbitale) zunächst einfach, bevor du sie paarst.
  • Antibindende Orbitale bei der Zählung ignorieren. Die Bindungsordnung nutzt bindende und antibindende Elektronen. Wer die antibindende Seite weglässt, erhält ein falsches Ergebnis.
  • Den Stern falsch setzen. Antibindende Orbitale erhalten einen Stern (σ*, π*). Fehlt er, wird das Diagramm mehrdeutig.
  • Energieniveaus in falscher Reihenfolge zeichnen. Die Energie nimmt nach oben zu; platziere jedes Orbital auf der richtigen relativen Höhe.
  • Rumpfelektronen mitzählen. Bei zweiatomigen Molekülen der zweiten Periode arbeitest du nur mit Valenzelektronen, sofern nicht anders verlangt.

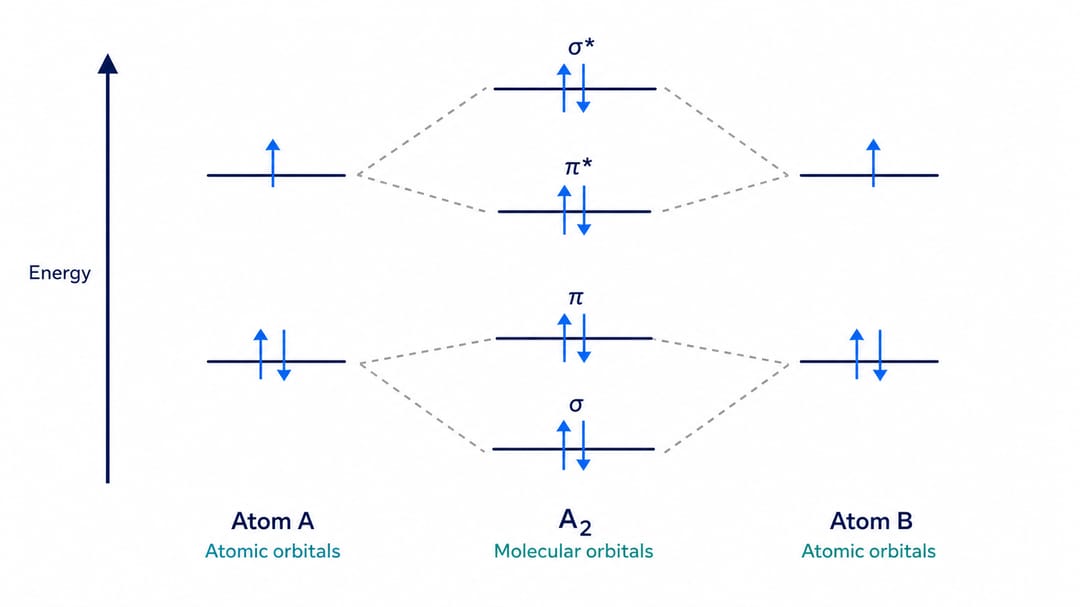

Molekülorbital-Diagramm eines zweiatomigen Moleküls mit Atomorbitalen auf beiden Seiten, bindenden und antibindenden Molekülorbitalen in der Mitte und von unten nach oben eingefüllten Elektronen

Ein klares MO-Diagramm platziert die Atomorbitale an den Seiten, die Molekülorbitale in der Mitte und eine Energieachse links.

Bindende vs. antibindende Orbitale

Wenn sich zwei Atomorbitale kombinieren, bilden sie zwei Molekülorbitale:

OrbitaltypEnergieWirkung auf die Bindung
Bindend (σ, π)Niedriger als die AtomorbitaleStabilisiert das Molekül; Elektronen hier stärken die Bindung
Antibindend (σ, π)**Höher als die AtomorbitaleDestabilisiert das Molekül; Elektronen hier schwächen die Bindung

Elektronen bevorzugen die energieärmeren bindenden Orbitale — genau deshalb entstehen Bindungen überhaupt.

Schritt für Schritt: ein MO-Diagramm zeichnen

  1. Valenzelektronen zählen. Addiere die Valenzelektronen beider Atome (bei Ionen für die Ladung korrigieren).
  2. Atomorbitale zeichnen links und rechts (2s unterhalb von 2p bei Elementen der zweiten Periode).
  3. Molekülorbitale ergänzen in der Mitte: σ2s, σ*2s, dann der 2p-Satz.
  4. Die richtige 2p-Reihenfolge anwenden. π2p unterhalb σ2p für B₂–N₂; σ2p unterhalb π2p für O₂–Ne₂.
  5. Von unten nach oben füllen. Niedrigste Energie zuerst, Hund'sche Regel und Pauli-Prinzip beachten.
  6. Bindungsordnung berechnen: (bindende Elektronen − antibindende Elektronen) ÷ 2.

Ausgearbeitetes Beispiel: N₂

Stickstoff hat je 5 Valenzelektronen, also insgesamt 10. Befüllt in der Reihenfolge (σ2s, σ*2s, π2p, π2p, σ2p):

  • Bindende Elektronen: 8 (σ2s + beide π2p + σ2p)
  • Antibindende Elektronen: 2 (σ*2s)
  • Bindungsordnung = (8 − 2) ÷ 2 = 3 — eine Dreifachbindung, und N₂ ist diamagnetisch (alle gepaart).

Ausgearbeitetes Beispiel: O₂

Sauerstoff hat je 6 Valenzelektronen, also insgesamt 12. Hier liegt σ2p unterhalb von π2p, und die letzten beiden Elektronen gehen einzeln in die beiden π*2p-Orbitale:

  • Bindende Elektronen: 8
  • Antibindende Elektronen: 4 (σ2s + zwei in π2p)
  • Bindungsordnung = (8 − 4) ÷ 2 = 2 — eine Doppelbindung, und O₂ ist paramagnetisch wegen der zwei ungepaarten Elektronen. Das ist das klassische Ergebnis, das die MO-Theorie erklärt, Lewis-Strukturen aber nicht.

Bessere Prompts für ein KI-MO-Diagramm

Beschreibe das Molekül und die benötigten Details:

  • „Zeichne das MO-Diagramm für O₂ mit σ2p unterhalb von π2p und zwei ungepaarten Elektronen in π2p."*
  • „Beschrifte bindende und antibindende Orbitale mit Sternen und zeige die Energieachse."
  • „Fülle die Elektronen mit Pfeilen nach oben/unten gemäß Hund'scher Regel."
  • „Halte einen sauberen Lehrbuchstil mit gestrichelten Verbindern von Atom- zu Molekülorbitalen."

Der Molekülorbital-Diagramm-Generator macht daraus eine bearbeitbare Grafik, sodass du das Molekül ändern oder die Besetzungsreihenfolge mit Worten statt durch Neuzeichnen korrigieren kannst.

Genauigkeits-Checkliste

Bevor du ein MO-Diagramm abgibst, prüfe:

  • Die Zahl der Valenzelektronen ist korrekt.
  • Die 2p-Reihenfolge passt zum Molekül (B₂–N₂ vs. O₂–Ne₂).
  • Die Elektronen füllen von niedrigster Energie aufwärts, gemäß Hund'scher Regel.
  • Antibindende Orbitale sind mit Sternen markiert.
  • Die Bindungsordnung ist aus bindenden minus antibindenden Elektronen berechnet.
  • Das magnetische Verhalten (paramagnetisch vs. diamagnetisch) passt zu den ungepaarten Elektronen.

Verwandte Anleitungen

  • Lewis-Strukturen zeichnen für das Bindungsbild, auf dem die MO-Theorie aufbaut.
  • Entdecke verwandte Chemie-Tools wie den Lewis-Struktur-Generator und den Chemie-Diagramm-Generator.

FAQ

Was ist der Unterschied zwischen einem bindenden und einem antibindenden Orbital? Ein bindendes Orbital ist energieärmer und stabilisiert das Molekül; ein antibindendes Orbital (mit Stern gekennzeichnet) ist energiereicher und schwächt die Bindung.

Warum ist O₂ paramagnetisch? Sein MO-Diagramm setzt zwei Elektronen einzeln in die beiden antibindenden π*2p-Orbitale, sodass zwei ungepaarte Elektronen bleiben. Die MO-Theorie sagt das voraus, eine einfache Lewis-Struktur nicht.

Wie berechne ich die Bindungsordnung? Bindungsordnung = (Zahl der bindenden Elektronen − Zahl der antibindenden Elektronen) ÷ 2.

Wie zeichne ich schnell ein MO-Diagramm? Beschreibe Molekül und Elektronenzahl dem Molekülorbital-Diagramm-Generator und verfeinere anschließend Beschriftungen und Besetzung mit Worten.
