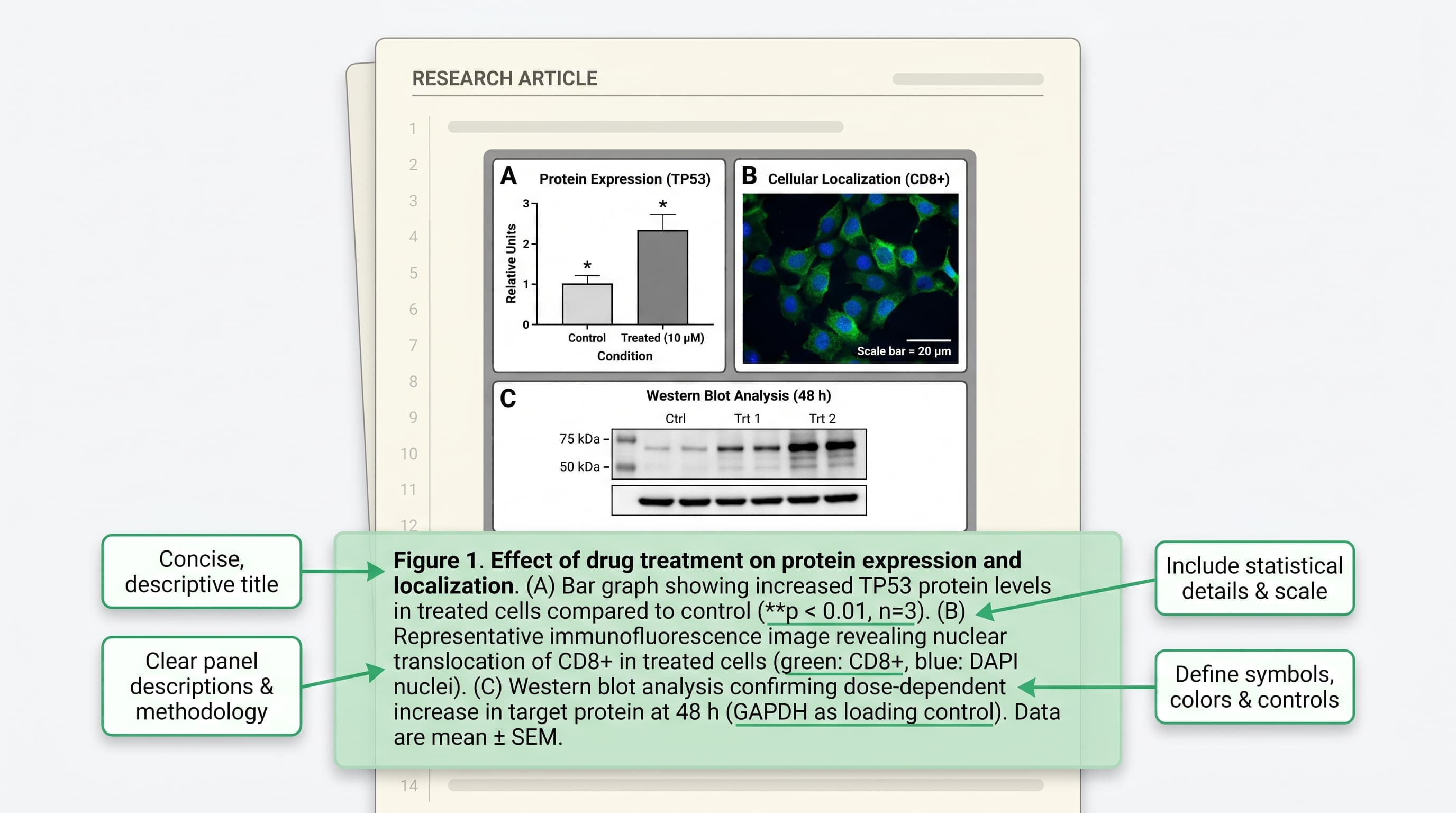

Es ist 23:40 Uhr. Die Abbildung ist fertig: Die Panels sind ausgerichtet, die Farben konsistent und der Maßstabsbalken sitzt perfekt in der Ecke. Doch dann folgt der eigentliche Zeitfresser: die Abbildungslegende.
An diesem Punkt machen die meisten Forschenden einen von zwei Fehlern. Entweder sie schreiben etwas extrem Vages wie „Ergebnisse der Behandlungs- und Kontrollgruppe“ oder sie kopieren die halbe Material-und-Methoden-Sektion unter die Grafik in der Hoffnung, dass die Reviewer sich die relevanten Infos selbst heraussuchen. Beides ist suboptimal.
Eine starke Abbildungslegende hat eine klare Aufgabe: Sie muss es dem Leser ermöglichen, die Abbildung zu verstehen, ohne ständig im Haupttext nachschlagen zu müssen. Das ist wichtiger, als viele Autoren glauben, da Reviewer oft zuerst die Abbildungen und deren Legenden genau prüfen.
Dieser Leitfaden zeigt Ihnen, wie Sie prägnante, informative und publikationsreife Legenden verfassen – fokussiert auf das, was für die korrekte Dateninterpretation wirklich zählt.
Eine gute Legende wiederholt nicht das gesamte Paper. Sie liefert exakt den Kontext, den der Leser zur Interpretation der visuellen Daten benötigt.
Die Funktion einer Abbildungslegende
Eine Legende ist mehr als nur eine Beschriftung, aber sie ist auch kein narrativer Absatz, der die wissenschaftliche Bedeutung jedes Ergebnisses diskutiert. Ihre Rolle liegt genau dazwischen.
In einer guten Forschungsarbeit beantwortet die Legende vier Kernfragen:
- Was ist das Thema dieser Abbildung?
- Was zeigen die einzelnen Panels (A, B, C...)?
- Welche Details sind für die korrekte Interpretation der Darstellung zwingend erforderlich?
- Welche Abkürzungen, Symbole oder statistischen Parameter müssen hier definiert werden?
Daraus ergibt sich folgender Inhalt:
- Das Hauptthema der Abbildung.
- Die Beschreibung der Panel-Reihenfolge.
- Der experimentelle Kontext (z. B. Zelltyp, Zeitpunkte).
- Definitionen von Symbolen, Farben, Abkürzungen und Fehlerbalken.
- Statistische Details bei quantitativen Vergleichen.
Was die Legende nicht enthalten sollte, ist ein Mini-Diskussionsteil. Wenn Sie anfangen, die Signifikanz Ihrer Entdeckung zu verteidigen, anstatt zu beschreiben, was zu sehen ist, sind Sie zu weit abgeschweift.
Die 5 häufigsten Fehler bei Abbildungslegenden
Bevor wir zur Struktur kommen, hilft ein Blick auf typische Schwachstellen.
1. Zu generische Beschreibungen
Der Klassiker:
Abbildung 2. Ergebnisse der Behandlungs- und Kontrollgruppe.Dieser Satz sagt dem Leser fast nichts. Welche Ergebnisse? Welche Behandlung? Welches Messverfahren? Mikroskopie? Balkendiagramm? Durchflusszytometrie? Die Legende ist zwar vorhanden, aber funktional wertlos.
2. Wiederholung des Ergebnisteils
Das Gegenteil ist das „Over-Explaining“:
Abbildung 2. Die Behandlung mit Verbindung X verbesserte die Zellviabilität signifikant,
was unsere Schlussfolgerung stützt, dass der Signalweg therapeutisch nutzbar ist
und eine vielversprechende Richtung für zukünftige Interventionen darstellt.Das ist Interpretation, keine Anleitung zur Abbildung. Der Leser weiß immer noch nicht, was in den einzelnen Panels zu sehen ist oder wie die Daten dargestellt wurden.
3. Unklare Panel-Reihenfolge
Besteht eine Abbildung aus mehreren Teilen, muss die Legende den Leser strukturiert hindurchführen. Fehlt diese Führung, muss der Leser die Logik des Layouts mühsam selbst erraten.
4. Undefinierte Abkürzungen
Selbst wenn eine Abkürzung bereits im Haupttext eingeführt wurde: Definieren Sie sie in der Legende erneut, sofern sie dort vorkommt. Reviewer betrachten Abbildungen oft isoliert vom Text.
5. Fehlende statistische Angaben
Wenn Ihr Diagramm Fehlerbalken oder Signifikanzmarker enthält, muss der Leser wissen, was diese repräsentieren (z. B. SD vs. SEM), welcher Test verwendet wurde und wie die P-Werte kodiert sind. Ohne diese Angaben ist die Abbildung unvollständig.

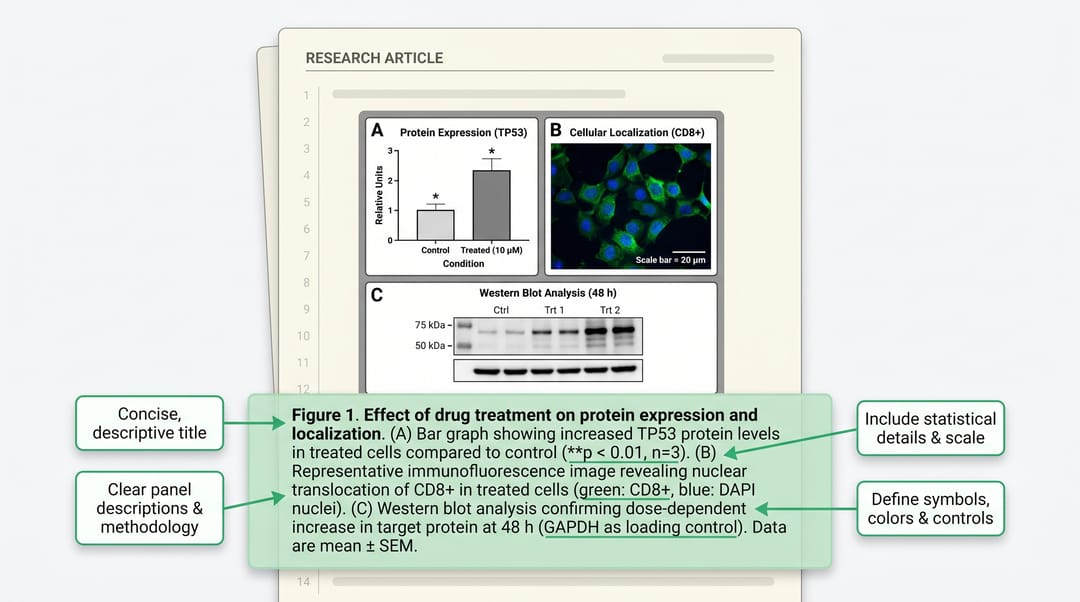

Eine bewährte Struktur für jede Legende
Nutzen Sie diese Formel als Standard für Ihre Manuskripte:
- Titelzeile: Ein prägnanter Satz zum Thema.
- Panel-Beschreibung: Erläuterung der Teilabbildungen in alphabetischer Reihenfolge.
- Kontextdetails: Essenzielle Informationen zur Interpretation.
- Statistik & Abkürzungen: Definition technischer Parameter.
Teil 1: Die Titelzeile
Nennen Sie den Gegenstand der Abbildung, nicht die Schlussfolgerung des Papers.
Gut:
Abbildung 3. Einfluss von Verbindung X auf die mitochondriale Morphologie und ATP-Produktion.Schwach:
Abbildung 3. Verbindung X verbessert die mitochondriale Funktion auf klinisch relevante Weise.Teil 2: Panel-für-Panel Beschreibung
Beschreiben Sie die beschrifteten Panels der Reihe nach. Kurz und konkret ist hier das Ziel.
Beispiel:
(A) Repräsentative Fluoreszenzaufnahmen von Kontrollzellen und mit Verbindung X behandelten Zellen.
(B) Quantifizierung der mitochondrialen Fragmentierung.
(C) Intrazelluläre ATP-Spiegel nach 24-stündiger Behandlung.Teil 3: Essenzielle Details zur Interpretation
Fragen Sie sich: Wäre die Abbildung ohne dieses Detail mehrdeutig? Dazu gehören:
- Behandlungsdauer
- Spezies, Zelltyp oder Probentyp
- Verwendete Marker oder Färbungen
- Informationen zum Maßstabsbalken (Scale bar)
- Bedeutung von Farben oder Symbolen
Teil 4: Abkürzungen und Statistik
Lassen Sie bei quantitativen Daten keine Fragen offen.
Typische Elemente:
- Bedeutung der Fehlerbalken (z. B. Mean ± SD)
- Stichprobengröße (n)
- Verwendeter statistischer Test
- P-Wert-Notation
Beispiel:
Die Daten sind als Mittelwert ± SD dargestellt (n = 3 unabhängige Experimente).
Die statistische Signifikanz wurde mittels One-way ANOVA und Tukey-Post-hoc-Test
ermittelt. ns, nicht signifikant; *P < 0,05; **P < 0,01.Beispiel: Schwache vs. starke Legende

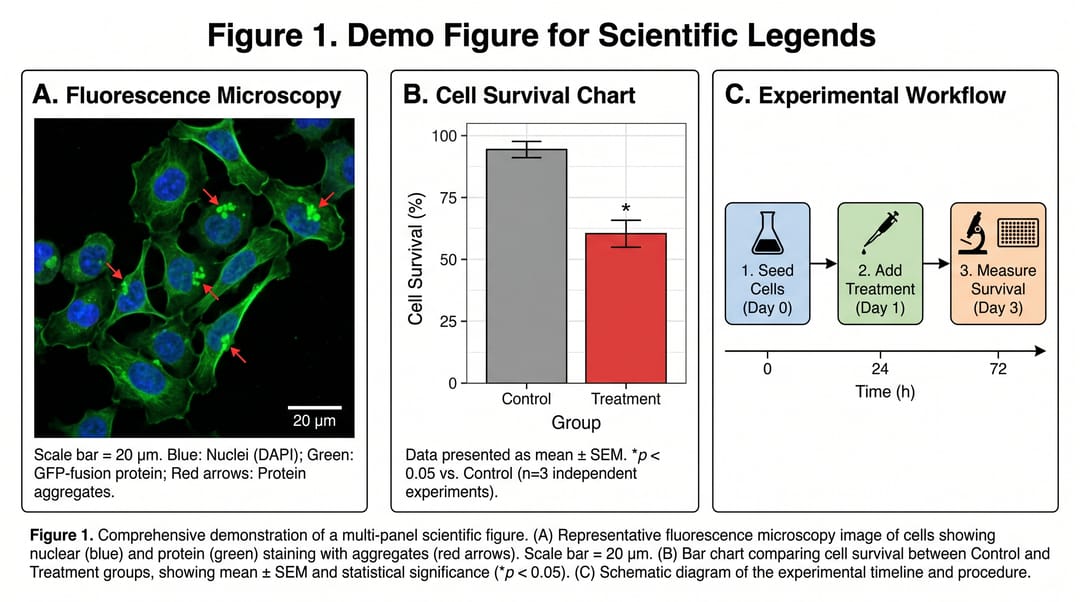

Hier sehen Sie eine beispielhafte Abbildung mit verschiedenen Elementen (Mikroskopie, Diagramm, Workflow).
Eine Demo-Abbildung mit gemischten visuellen Elementen, die oft Schwierigkeiten beim Verfassen der Legende bereiten.
Schwache Version
Abbildung 1. Ergebnisse des Experiments.
(A) Zellen.
(B) Ergebnisse der Quantifizierung.
(C) Workflow der Studie.Starke Version
Abbildung 1. Experimentelle Übersicht und repräsentative Messwerte des Behandlungseffekts.
(A) Repräsentative Fluoreszenzmikroskopie-Aufnahmen von Kontroll- und behandelten Zellen;
gezeigt ist das mitochondriale Signal nach 24 h Exposition; Maßstabsbalken, 20 µm.
(B) Quantifizierung der normalisierten Signalintensität. Die Balken repräsentieren den
Mittelwert ± SD aus drei unabhängigen Experimenten. (C) Schematischer Workflow von
Behandlung, Bildgebung und anschließender Quantifizierung.
*P < 0,05 (unpaariger t-Test, zweiseitig).Die starke Version ist kaum länger, liefert aber alle notwendigen Informationen, um die Daten sofort einordnen zu können.
Spezifische Anforderungen je nach Abbildungstyp
Mikroskopie-Abbildungen
- Zelltyp/Gewebe
- Färbung oder Kanal-Information
- Maßstabsbalken (Scale bar)
- Erklärung von Pfeilen oder Markierungen
Balkendiagramme & quantitative Daten
- Was wird gemessen?
- Was stellen die Gruppen dar?
- Definition von
nund Fehlerbalken - Statistischer Test
Schemata & Workflows
- Was stellt der Workflow dar?
- Reihenfolge der Schritte
- Bedeutung von Farbcodes oder Symbolen
Checkliste vor der Einreichung
- Versteht man das Thema der Abbildung nach dem ersten Satz?
- Sind alle Panels (A, B, C...) in der richtigen Reihenfolge beschrieben?
- Wurden alle Abkürzungen definiert?
- Sind Farben, Symbole und Pfeile erklärt?
- Sind Maßstabsbalken bei Bildern vorhanden und benannt?
- Ist die Statistik (n, Test, Fehlerbalken) vollständig?
- Wurde auf eine Überinterpretation der Ergebnisse verzichtet?
Ein praktischer Tipp für den Schreiballtag
Warten Sie mit der Legende nicht bis zur letzten Minute vor der Einreichung. Schreiben Sie einen Entwurf, sobald das Layout der Abbildung steht. Zu diesem Zeitpunkt wissen Sie noch genau, warum Sie welches Panel gewählt haben und welche Details für das Verständnis entscheidend sind. Wer Legenden erst Wochen später schreibt, vergisst oft wichtige Nuancen, was zu den typischen, generischen Texten führt.
Fazit
Eine gute Abbildungslegende ist kein dekoratives Element, sondern integraler Bestandteil der Datenpräsentation. Sie ist die „Bedienungsanleitung“ für Ihre Grafik. Wenn diese Anleitung fehlt oder unklar ist, verliert selbst die beste Abbildung an Überzeugungskraft.
