几乎人人都用过侧向层析（快速）检测——验孕棒、新冠抗原试纸、食品安全试纸条。可真正能把它画对的人却不多。当审稿人翻开一篇关于新型免疫层析检测的论文，结构示意图往往是他们检验作者是否真懂自己器件的第一处：结合物是不是放在正确的垫上？液体流向对不对？质控线是不是在检测线的下游？
本文手把手讲解如何为论文、专利或教学幻灯片画出一张清晰的免疫层析试纸条结构示意图。内容涵盖各物理层、读者最关心的两种检测化学——胶体金与荧光——以及双抗夹心法与竞争法的区别，而后者正是大多数示意图出错的地方。
如果想在继续阅读前先得到一张初稿，可以用大白话把试纸条描述给 SciDraw AI 侧向层析示意图生成器，再修改它给出的版式。
各物理层，按流向排列
一根侧向层析试纸条，是贴在底衬卡片上的一叠彼此搭接的垫片。请按液体移动方向从左到右画，相邻两垫之间留出小段搭接，让读者看出液体是从一个垫被"芯吸"到下一个垫的：
- 样品垫——加样的地方。它常在样本进入化学反应区前对其进行预处理（调 pH、滤除细胞等）。
- 结合垫——存放干燥的标记检测抗体（胶体金或荧光结合物）。样本使其复溶时，标记物被释放并被带向下游。
- 硝酸纤维素（NC）膜——反应舞台。上面横向划有两条捕获试剂线：检测线（T），以及更靠下游的质控线（C）。
- 吸水垫——远端的"液池"。它把液体从膜中抽过，维持单向流动。
- 底衬卡片——所有垫片贴附其上的黏性底座。
最常见的结构性错误，就是把质控线画在检测线的上游。液体先到 T，再到 C。质控线必须在最后，因为它报告的是液体前沿确实走完了整根试纸条的全长。
要把毛细流动画出来，而不是只暗示
整个器件靠毛细作用运行——无泵、无电。请让这一点可见。在试纸条下方画一个从左到右、标注"毛细流动"的箭头，一笔就把方向和机理都交代清楚。让其余每个箭头、每处渐变、每个标签都与这唯一的方向保持一致。样品垫在左，吸水垫就必须在右，结合物也必须朝同一方向迁移。
双抗夹心法 vs 竞争法：示意图最容易画错的部分
这个区别决定了阳性结果"看起来是什么样"，因此示意图必须与你所描述的格式匹配。
双抗夹心法（适用于有多个表位的大分子——激素、蛋白、完整病毒）：
- 标记抗体在溶液中结合分析物。
- 在检测线处，固定的捕获抗体抓住"分析物—结合物"复合物，形成"抗体—分析物—抗体"的三明治夹心。
- T 线显色 = 阳性。 分析物越多，线越深。
竞争法（适用于只有单个表位的小分子——多种毒素、药物、农残）：
- 检测线上包被的是分析物本身（或分析物—蛋白偶联物）。
- 样本中的游离分析物与固定的分析物争夺标记抗体。
- T 线显色 = 阴性；无线 = 阳性。 分析物越多，线越浅。
两种格式中，质控线的工作方式相同：无论有无分析物，它都捕获多余的结合物，所以 C 线可见即确认检测有效运行。请在结果面板中明确标注——用一个"阴性 / 阳性 / 无效"的小图例展示试纸条各状态，能避免读者把竞争法误读成"坏掉的"夹心法。
胶体金 vs 荧光
检测化学主要改变结合物标记，以及读者如何"看到"结果：
- 胶体金——经典的红到紫色线，肉眼可见。把结合物画成结合垫上的小金球；T、C 线呈现为有色条带。当示意图需要看起来像常见的快检试纸时，就用这种格式。
- 荧光（铕、量子点或载染料微球）——标记物在特定激发波长下发光，由读数仪读取，给出定量结果。示意图中，在膜附近画一个激发/发射提示，并注明这些线由仪器而非肉眼读取。
两者之间保持层结构完全一致——只改结合物标记和读出方式。不要为了切换化学体系而把整根试纸条重画一遍。
一段可套用的提示词
如果用 AI 生成图，请按流向描述各层，并明确说明格式。含糊的提示会把质控线放错位置；具体的提示则不会：
A horizontal cross-section schematic of a lateral flow immunochromatographic
test strip on a backing card. Left to right: sample pad, conjugate pad with
colloidal-gold labeled antibodies, nitrocellulose membrane with a test line (T)
and, downstream, a control line (C), then an absorbent pad. A labeled arrow
beneath the strip reads "capillary flow" pointing left to right. Sandwich
format: analyte captured between two antibodies at the test line. Clean flat
vector style, thin labels with leader lines, white background.

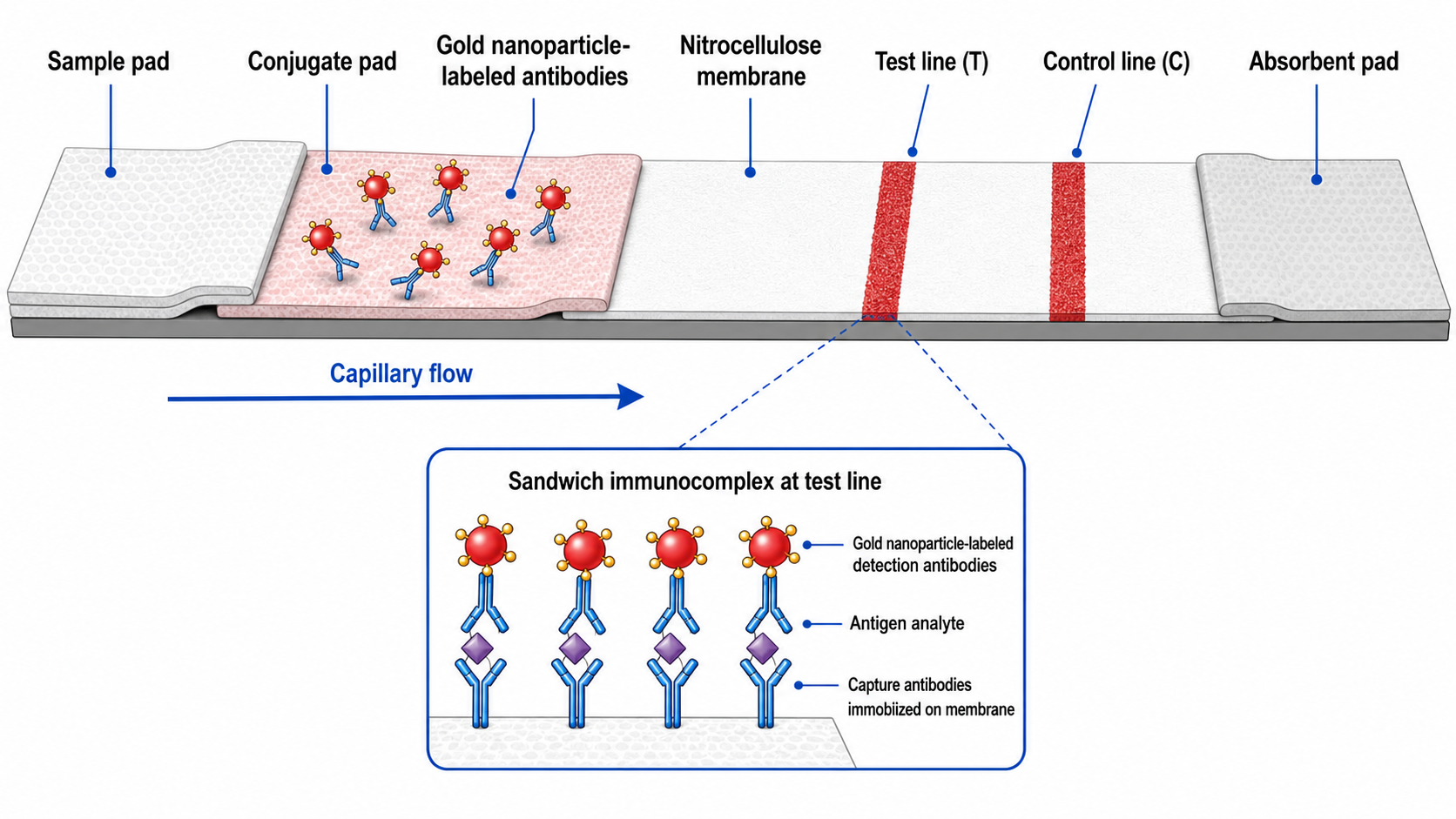

按流动顺序绘制的侧向流试纸条横截面——从样品垫到吸水垫，检测线处形成夹心复合物。
把 "colloidal-gold" 换成 "europium fluorescent"、"sandwich" 换成 "competitive"，即可生成不同变体，其余保持不变，整组图才会在视觉上一致。
常见错误
- 质控线画在检测线前面。 C 永远是液体最后到达的那条线。
- 垫与垫之间没有搭接。 端对端相接会让人以为液体过不去；请让它们搭接。
- 缺少流向箭头。 没有它，读者分不清样本该加在哪一端。
- 竞争法的阳性逻辑画反。 在竞争法试纸上把深检测线画成"阳性"是事实性错误，审稿人一眼就能看出。
- 在一个图例里混用两种化学。 如果图画的是胶体金试纸，就别把读出标成荧光强度。
投稿前自查清单
提交前，确认这张图能"自证"以下每一项：
- 五个区域是否齐全，且按正确流向排列？
- 质控线是否在检测线下游？
- 流向箭头是否让毛细方向毫不含糊？
- 结果面板是否与格式匹配——夹心（有线=阳性）还是竞争（有线=阴性）？
- 检测化学——金还是荧光——是否已注明，并与读出方式一致？
一张通过这份清单的结构示意图，会在读者读到"方法"部分一个字之前，就告诉他：你完全清楚自己的器件是如何工作的。
