Uma boa figura de arquitetura de modelo permite que o leitor entenda sua rede de relance: as camadas em ordem, os formatos de tensores que fluem por ela e onde ficam os blocos interessantes. Mas desenhá-las à mão é lento, e a IA de imagem genérica trunca os rótulos. Este guia traz 24 prompts prontos para uso de diagramas de redes neurais, um modelo de prompt reutilizável e exemplos reais gerados, para que você crie figuras de arquitetura prontas para artigos, limpas e legendadas, com IA em minutos — sem software vetorial e sem habilidades de desenho.
Ao final deste guia você será capaz de:
- Gerar um diagrama de arquitetura CNN, um diagrama de arquitetura Transformer, um diagrama RNN/LSTM, um diagrama MLP, um diagrama U-Net e um diagrama de pipeline de ML a partir de uma única frase.
- Adaptar qualquer prompt ao seu próprio modelo usando um modelo simples de quatro partes.
- Evitar os erros comuns que deixam os diagramas de redes neurais gerados por IA com aparência incorreta.
Cole qualquer prompt no Gerador de Diagramas de Redes Neurais e depois refine o resultado pedindo para adicionar uma camada, anotar formatos de tensores, recolorir ou renomear — ou abra-o no editor SciDraw AI para continuar iterando.
A anatomia de um ótimo prompt de arquitetura
A maioria dos resultados fracos vem de prompts vagos. Prompts fortes para o gerador de diagramas de redes neurais têm quatro partes:
- Tema — qual modelo ou bloco (ex.: "um classificador de imagens CNN", "uma única célula LSTM").
- Camadas/blocos em ordem — liste cada estágio da entrada à saída (conv, pooling, atenção, densa, softmax).
- Legendas/formatos de tensores — nomeie cada bloco e solicite tamanhos de mapas de características ou de tensores onde os revisores esperam.
- Estilo e direção — "esquema técnico plano, fluxo de dados da esquerda para a direita, blocos legendados, texto sans-serif limpo."
Modelo: "Desenhe [modelo] com [camadas/blocos em ordem, entrada → saída]. Legende [nomes dos blocos e formatos de tensores]. Use um esquema técnico plano e limpo com fluxo de dados da esquerda para a direita."
Mantenha esta frase à mão — todos os prompts abaixo a seguem, e você pode trocar pelo seu próprio modelo quando quiser desenhar uma rede neural online.
Como obter figuras de arquitetura limpas
- Liste as camadas em ordem, com entrada e saída explícitas, para que o fluxo de dados seja inequívoco.
- Peça os formatos de tensores (ex.: "legende os tamanhos dos mapas de características" ou "anote as dimensões de saída") quando precisar de uma figura de arquitetura de modelo rigorosa.
- Nomeie os blocos — "atenção multi-cabeça", "bloco residual", "skip connection" — para que cada um seja desenhado de forma distinta.
- Especifique a direção. Da esquerda para a direita é a convenção para um diagrama de arquitetura para artigos; de cima para baixo mantém legíveis pilhas muito profundas.
- Mantenha o texto dentro da figura curto. Coloque os detalhes na legenda, não dentro do diagrama.
- Itere, não recomece. Refine com "adicione batch-norm após cada conv" em vez de reescrever o prompt inteiro.
Redes convolucionais (CNN, ResNet, U-Net)
As figuras de CNN são o diagrama de arquitetura de deep learning mais solicitado — e o mais fácil de deixar confuso, porque a pilha conv/pool e os tamanhos variáveis dos mapas de características precisam ser legendados de forma limpa. Comece com o classificador completo e depois ramifique para blocos residuais e redes de segmentação.
- Desenhe um diagrama de arquitetura CNN de uma imagem de entrada passando por camadas empilhadas de convolução e pooling até o flatten, duas camadas totalmente conectadas e um classificador softmax; legende o tamanho do mapa de características em cada estágio (ex.: 224×224×3 → 112×112×64) e os dados fluindo da esquerda para a direita.
- Desenhe um bloco residual de ResNet mostrando a skip connection (identidade) somada de volta ao caminho convolucional de duas camadas, com a operação de soma, o ReLU e o batch-norm legendados claramente.

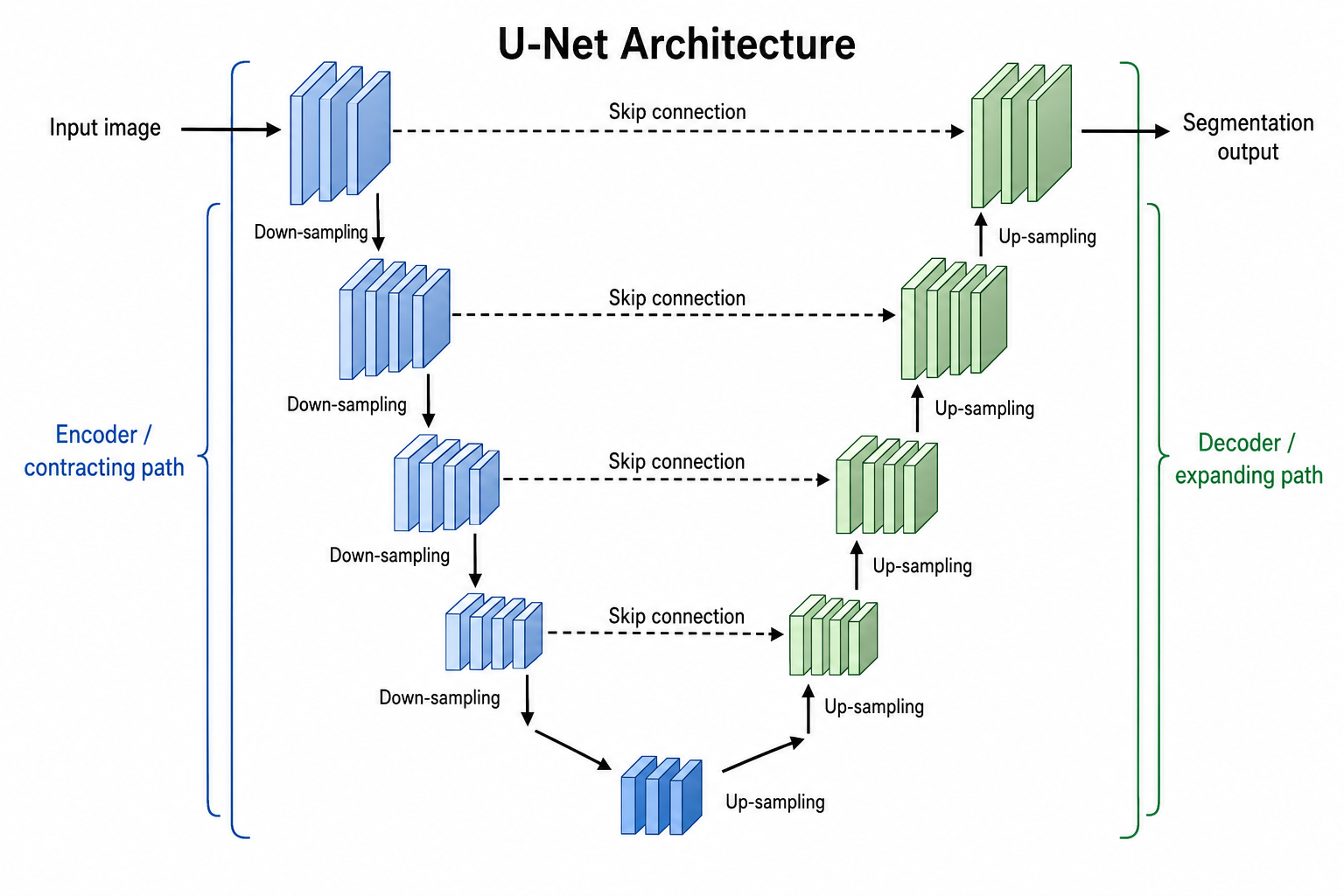

- Desenhe um diagrama U-Net com seu encoder contrativo, decoder expansivo e as skip connections ligando níveis correspondentes; legende o down-sampling, o up-sampling, o gargalo (bottleneck) e a máscara de saída de segmentação.
- Desenhe um bloco de convolução separável em profundidade (estilo MobileNet) contrastando-o com uma convolução padrão, legendando os estágios depthwise e pointwise e a economia de parâmetros.
- Desenhe um backbone de visão com uma feature pyramid network (FPN): uma CNN produzindo mapas de características multiescala mesclados de cima para baixo com conexões laterais, cada nível legendado.
Transformers e atenção
O diagrama de arquitetura Transformer é agora a figura de rede neural mais pesquisada, graças aos LLMs e ViTs. Estes prompts cobrem a pilha completa encoder-decoder, um único bloco de atenção e o contraste entre apenas-encoder e apenas-decoder.

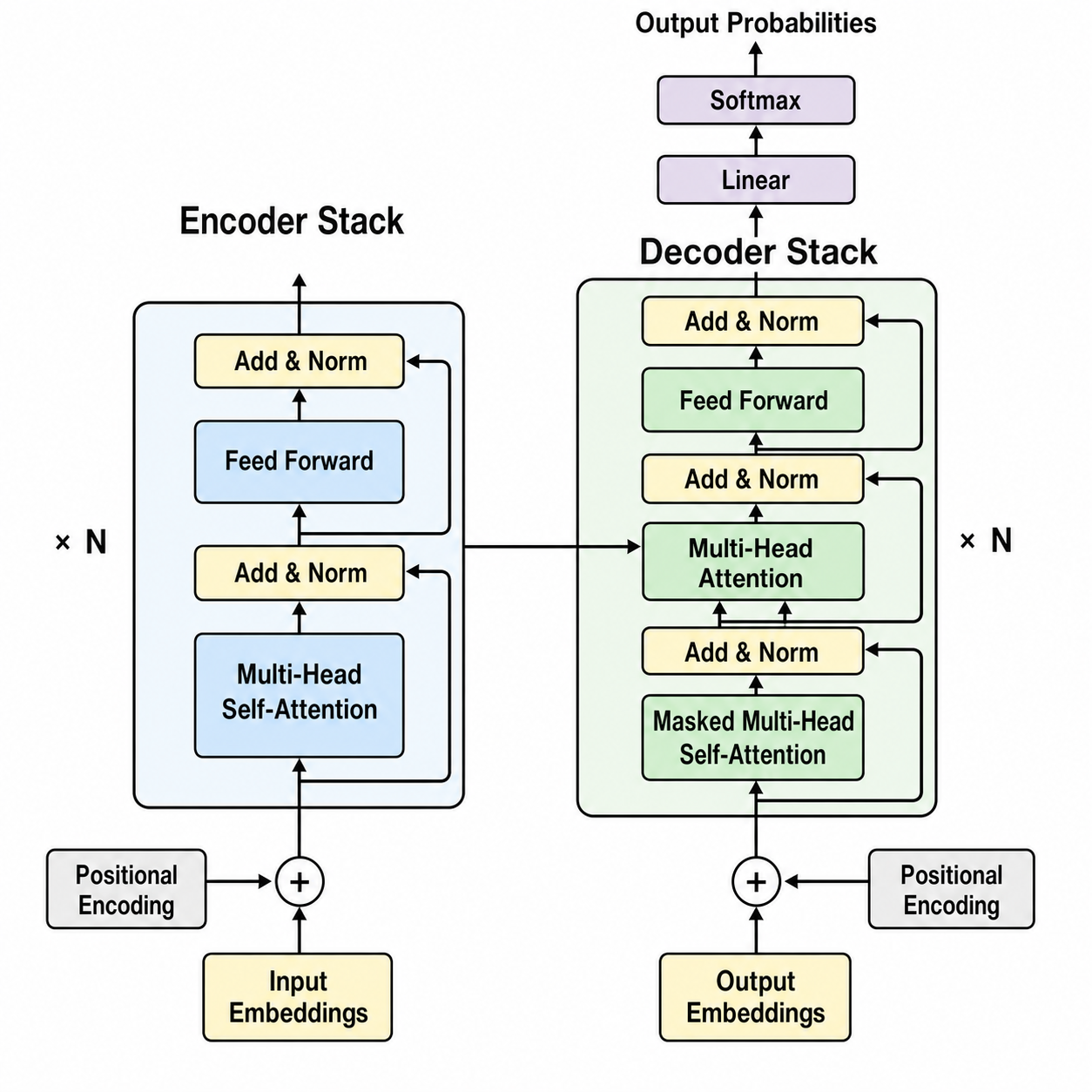

- Desenhe a arquitetura completa do Transformer com blocos empilhados de encoder e decoder: embeddings de entrada mais codificação posicional, autoatenção multi-cabeça, sub-camadas feed-forward, conexões residuais add-and-norm, atenção mascarada no decoder e a saída final linear-mais-softmax.
- Desenhe um único bloco de autoatenção multi-cabeça mostrando as queries, keys e values, a atenção por produto escalar escalonado, o softmax e a concatenação das cabeças, com os formatos de tensores anotados.
- Desenhe um vision Transformer (ViT) dividindo uma imagem de entrada em patches de tamanho fixo, fazendo o embedding linear deles, prefixando um token de classe, adicionando codificações posicionais e passando-os por um encoder Transformer até uma cabeça de classificação.
- Desenhe um Transformer apenas-encoder (estilo BERT) versus um Transformer apenas-decoder (estilo GPT) lado a lado, legendando a diferença no mascaramento da atenção e a tarefa típica de cada um.
- Desenhe a etapa de codificação posicional isoladamente: uma sequência de embeddings de tokens sendo somada a vetores posicionais sinusoidais, legendada claramente.
Modelos recorrentes e de sequência (RNN, LSTM, seq2seq)
Um diagrama RNN/LSTM precisa mostrar o tempo com clareza — seja desenrolado ao longo dos passos de tempo, seja como uma única célula com portas. Estes prompts cobrem ambos, além do clássico modelo de sequência encoder-decoder.
- Desenhe uma rede neural recorrente desenrolada ao longo de quatro passos de tempo, com a entrada, o estado oculto e a saída em cada passo e a seta do estado oculto passando de um passo para o seguinte, tudo legendado.

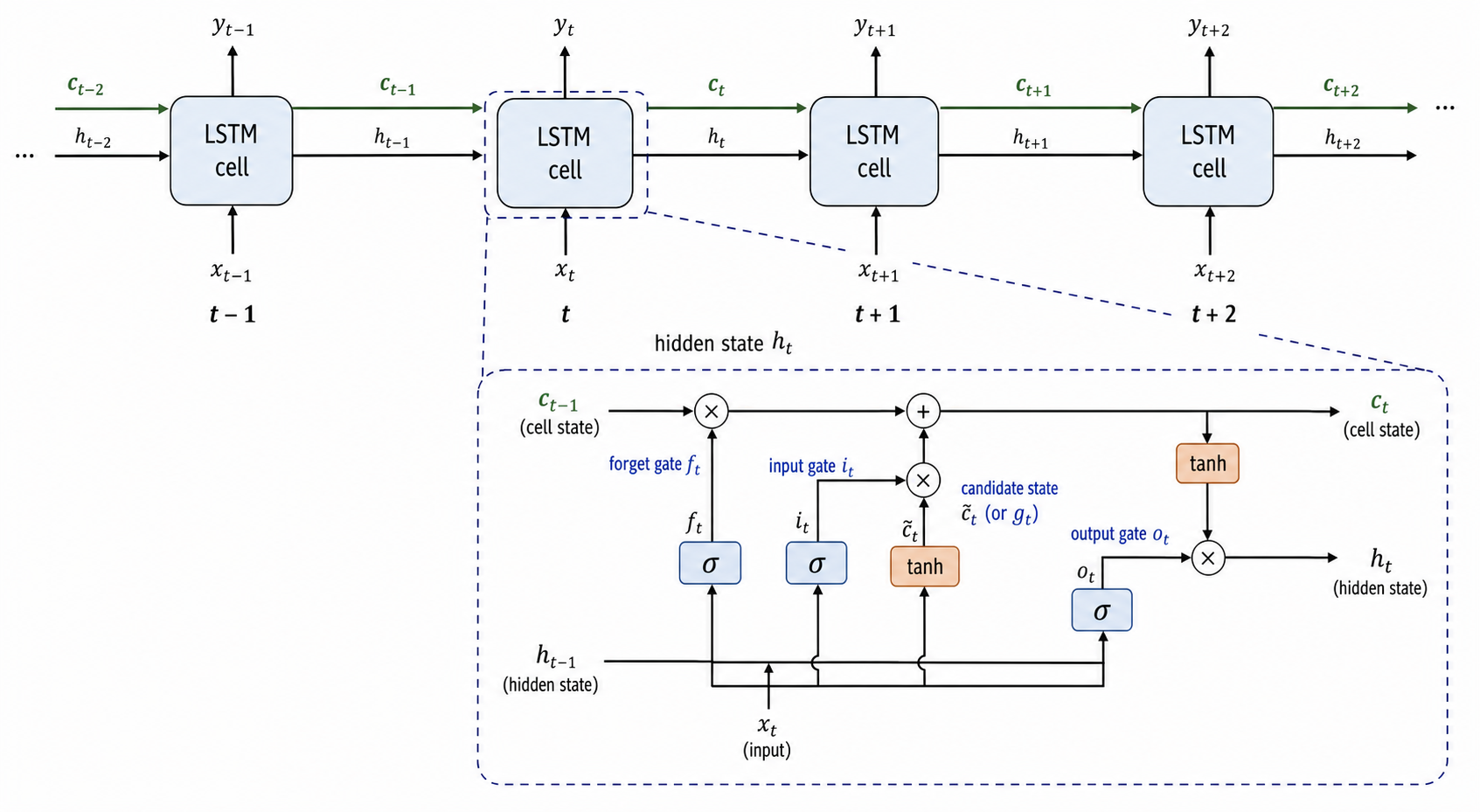

- Desenhe uma única célula LSTM mostrando a porta de entrada, a porta de esquecimento e a porta de saída, os valores candidatos, o estado da célula percorrendo o topo e as multiplicações de gating, com cada componente legendado.
- Desenhe uma célula GRU contrastando-a com uma célula LSTM, legendando as portas de atualização e reset e observando a ausência de um estado de célula separado.
- Desenhe um modelo sequência-para-sequência com um encoder RNN comprimindo a entrada em um vetor de contexto e um decoder RNN gerando a sequência de saída, com um link de atenção entre eles legendado.
- Desenhe uma RNN bidirecional processando uma sequência para frente e para trás, com os dois fluxos de estado oculto concatenados em cada passo de tempo.
Modelos clássicos e generativos (MLP, autoencoder, GAN, difusão)
Do clássico diagrama MLP dos livros-texto às redes generativas modernas, estes são perfeitos para ensino e para a seção de fundamentação de um artigo.

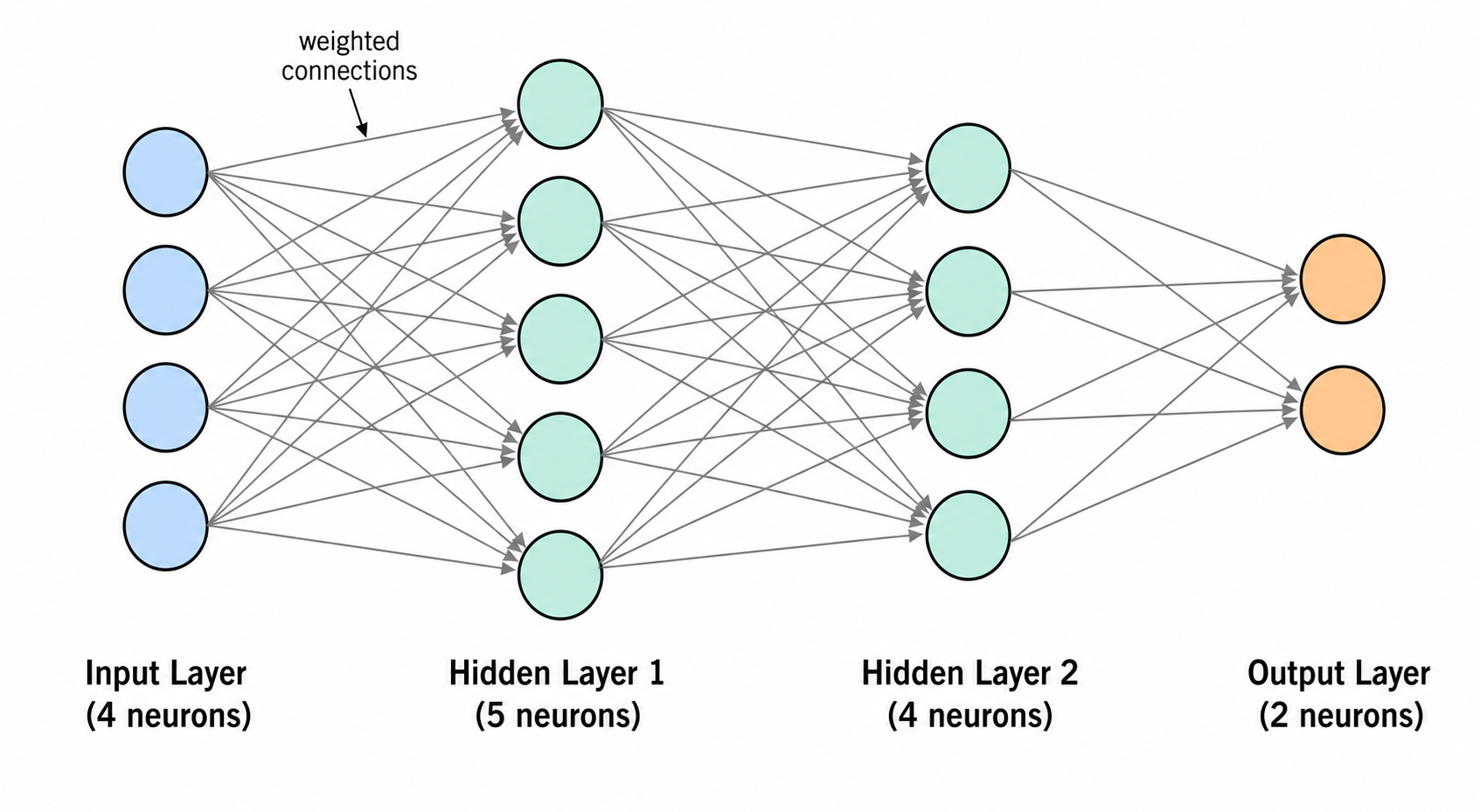

- Desenhe uma rede feed-forward totalmente conectada (MLP) com uma camada de entrada, duas camadas ocultas e uma camada de saída, mostrando as conexões densas entre os neurônios e legendando o número de neurônios em cada camada.
- Desenhe um autoencoder com um encoder afunilando a entrada até um espaço latente de gargalo e um decoder simétrico reconstruindo a entrada, legendando a compressão e a dimensão latente.
- Desenhe um variational autoencoder (VAE) mostrando o encoder produzindo uma média e uma variância, o vetor latente amostrado pelo truque da reparametrização e a reconstrução do decoder.
- Desenhe uma GAN com um gerador transformando um vetor de ruído em uma amostra falsa e um discriminador classificando real vs falso, com a alça de treinamento adversarial e os dois sinais de perda legendados.
- Desenhe o processo de ruidificação direta e o processo de denoising reverso de um modelo de difusão como um fluxo da esquerda para a direita, legendando o cronograma de ruído e o denoiser U-Net em cada passo reverso.
Pipelines de ML de ponta a ponta
Um diagrama de pipeline de ML limpo mostra o sistema inteiro, não apenas o modelo — ideal para a figura de métodos ou de visão geral do sistema em um artigo ou relatório.

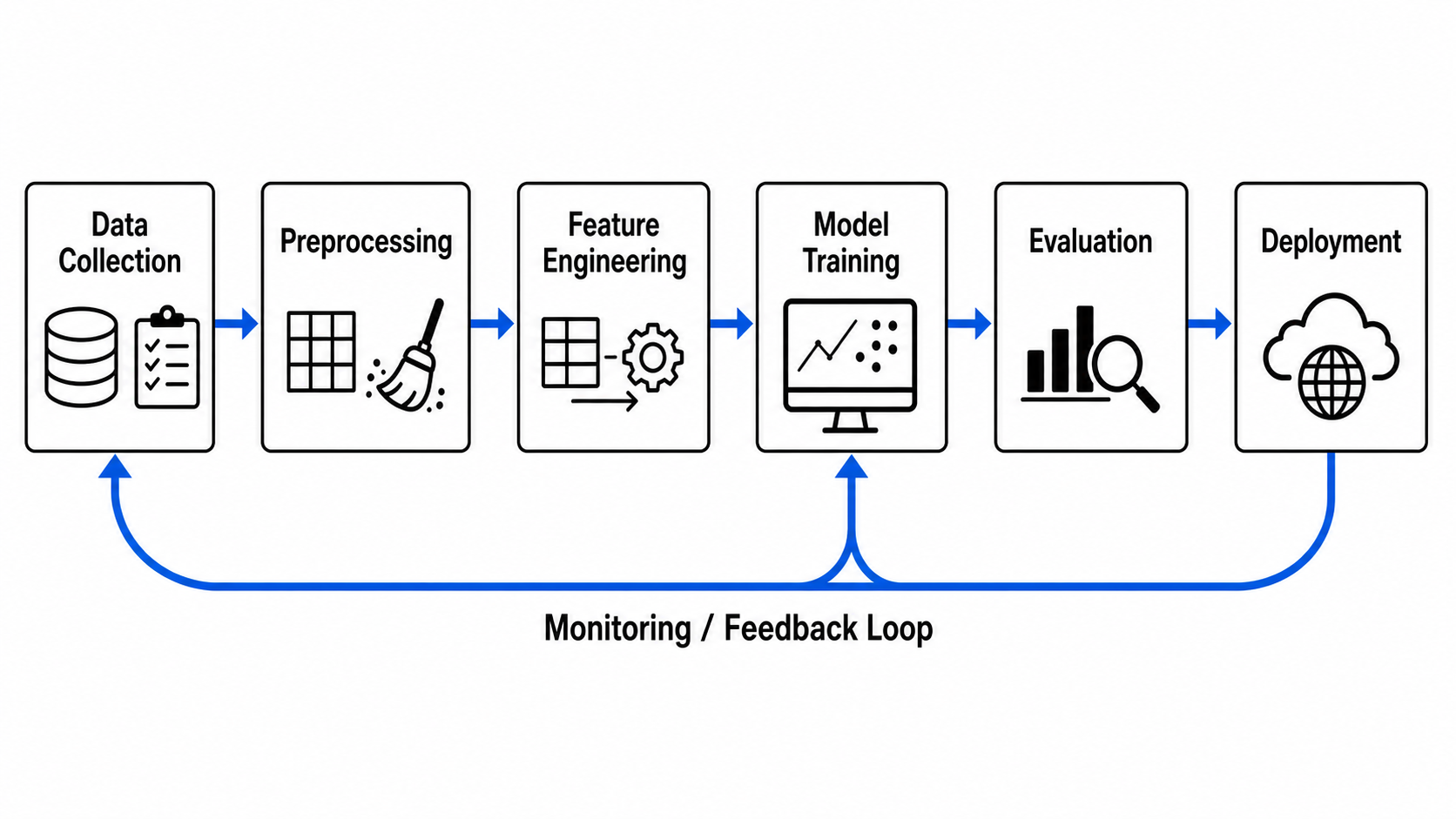

- Desenhe um pipeline de machine learning de ponta a ponta como um fluxo da esquerda para a direita: coleta de dados, pré-processamento, engenharia de atributos, treinamento do modelo, avaliação e implantação, com uma alça de retroalimentação de monitoramento retornando à coleta de dados, cada estágio legendado.
- Desenhe um sistema RAG (geração aumentada por recuperação): uma consulta do usuário, uma etapa de embedding, um recuperador sobre um banco de dados vetorial, o contexto recuperado e um LLM gerando a resposta fundamentada, desenhado da esquerda para a direita.
- Desenhe um ciclo de vida MLOps como uma alça: versionamento de dados, rastreamento de experimentos, treinamento do modelo, CI/CD, implantação e monitoramento, com a detecção de drift disparando o retreinamento.
- Desenhe uma arquitetura de serving de modelo: requisições de clientes chegando a um balanceador de carga, um servidor de inferência com batching, uma réplica de modelo em GPU e um feature store, com anotações de latência.
Erros comuns (e como corrigi-los)
- Blocos não legendados ou legendados incorretamente. Solução: liste os nomes exatos no prompt ("legende conv1, pool1, fc1, softmax"). Refaça o prompt com "corrija 'attetion' para 'atenção multi-cabeça'".
- Formatos de tensores ausentes ou errados. Solução: peça explicitamente "legende o tamanho do mapa de características em cada estágio" e dê o formato de entrada para que a cadeia permaneça consistente.
- Fluxo de dados ambíguo. Solução: peça "fluxo de dados da esquerda para a direita com setas" para que o leitor saiba em que direção os tensores se movem.
- Texto truncado (típico de IA de imagem genérica). Solução: a SciDraw AI renderiza rótulos sans-serif limpos — refaça o prompt com a redação exata se algum token parecer estranho.
- Pilha sobrecarregada. Solução: peça para "colapsar blocos repetidos em um único legendado ×N" ou divida a figura em painéis.
Exporte e use suas figuras de arquitetura
Quando uma figura estiver do jeito certo, exporte-a para SVG editável ou PowerPoint (PPTX), ou baixe uma imagem em alta resolução para o seu manuscrito, slides ou pôster. Precisa corrigir o nome de uma camada, corrigir um erro de digitação ou traduzir um rótulo? Veja como editar texto e rótulos em uma figura de IA. Precisa de um esquema de cores diferente — para o estilo de um periódico ou uma paleta segura para daltônicos? Veja como recolorir um diagrama científico.
Perguntas frequentes
Qual é o melhor gerador de diagramas de redes neurais? O Gerador de Diagramas de Redes Neurais da SciDraw AI foi feito para diagramas de arquiteturas de deep learning prontos para artigos — CNNs, Transformers, RNN/LSTM, MLPs, U-Net, GANs e pipelines de ML — com blocos legendados de forma limpa, formatos de tensores e exportação editável em SVG/PPTX.
Como desenho um diagrama de arquitetura CNN com IA? Descreva as camadas em ordem (entrada → pilha conv/pool → flatten → densa → softmax) e peça os tamanhos dos mapas de características em cada estágio, e depois gere. Use o prompt nº 1 acima como ponto de partida e refine os rótulos.
Posso desenhar uma rede neural online de graça? Sim — você pode começar a gerar diagramas de redes neurais gratuitamente e depois fazer upgrade para mais créditos e exportação editável em SVG/PPTX para suas figuras.
Esta é uma boa forma de fazer um diagrama de arquitetura Transformer para artigos? Sim. Descreva as pilhas de encoder/decoder, a atenção e as camadas add-and-norm, gere e depois exporte para formato vetorial e coloque-o diretamente no seu manuscrito em LaTeX ou Word.
As figuras são precisas o suficiente para publicação? Elas são projetadas para resultados prontos para artigos, mas sempre revise a ordem das camadas, os formatos e os rótulos para o seu modelo específico e corrija qualquer coisa antes de submeter.
Comece a criar
Escolha qualquer prompt acima, cole-o no Gerador de Diagramas de Redes Neurais e refine-o no editor SciDraw AI até que corresponda ao seu modelo. De um MLP simples a um Transformer completo, sua próxima figura de arquitetura está a uma frase de distância.
