지도교수가 방금 원고에 "더 나은 scientific graphics"가 필요하다고 말했습니다. 여러분은 고개를 끄덕이며 사무실을 나온 뒤, 그게 정확히 무슨 뜻이었는지 모른다는 걸 깨닫습니다. 데이터 차트? 메커니즘 다이어그램? 커버 이미지? 포스터 크기 버전? 위의 모든 것? "Scientific graphics"는 모두가 쓰지만 누구도 정의하지 않는 우산 용어 중 하나입니다.
이 가이드는 그것을 제대로 정의합니다 — 실제 피어리뷰 논문에서 보게 될 6개의 구체적인 범주, 각각의 제작 워크플로, 투고 시 만나게 될 학술지 요구사항. 모든 내용은 지난 18개월 동안 Nature, Cell, Science, JACS, PNAS, PLOS ONE의 최근 학술지 피규어 400장 이상을 리뷰한 결과에 기반합니다.

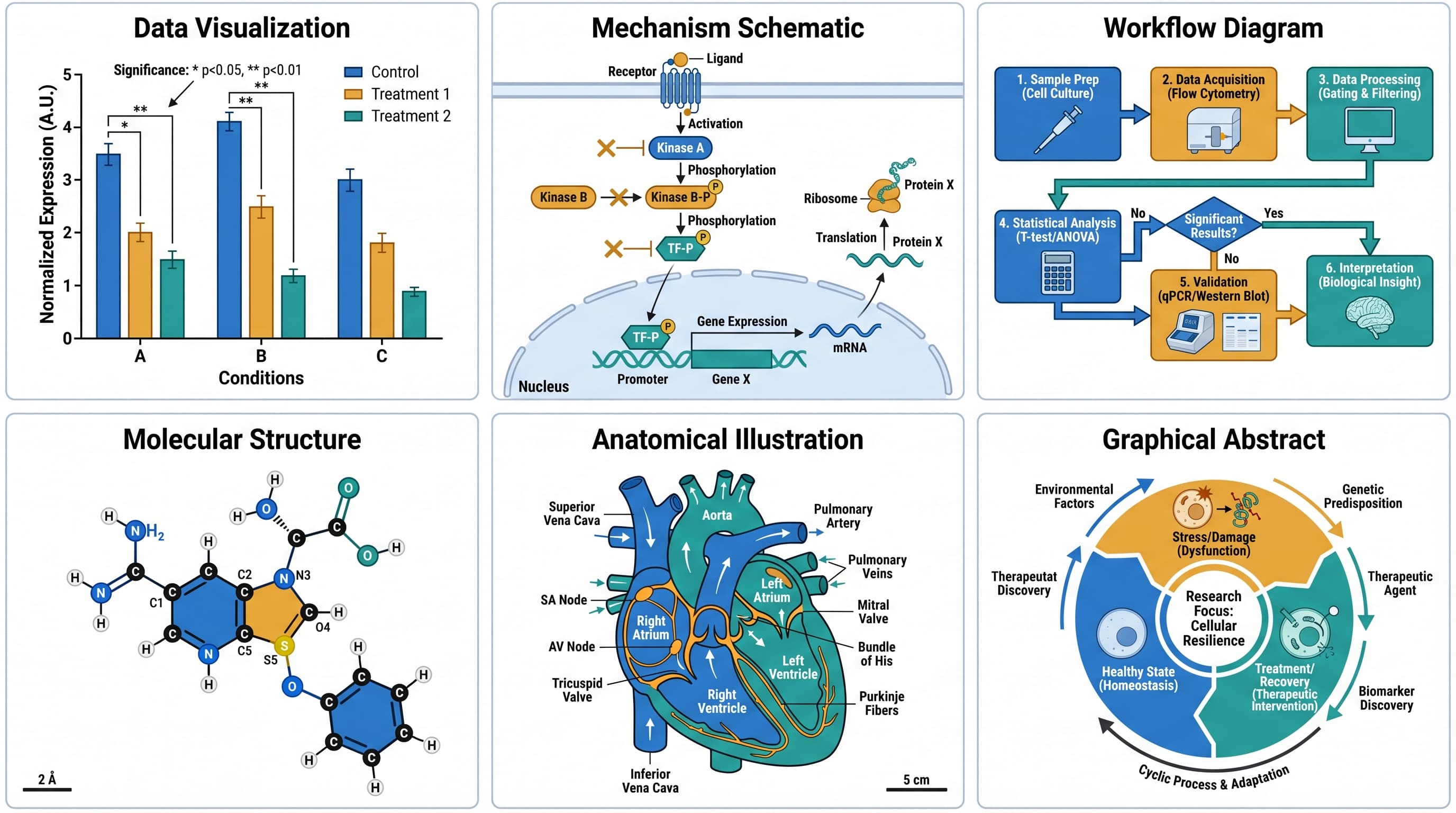

Scientific graphics의 6가지 주요 범주, 각각 논문 내에서 다른 목적을 가집니다.
❌ 먼저 정리할 흔한 오해들
신화 1: "Scientific graphics = results 섹션의 차트." 그건 6개 범주 중 하나입니다. Scientific graphics에는 메커니즘 스키매틱, 실험 워크플로, 분자 구조, 해부학 일러스트레이션, 커버 아트도 포함됩니다. 각각 고유한 관례가 있습니다.
신화 2: "좋은 그래픽은 Illustrator에서 만들어야 한다." Nature Methods와 Cell Reports의 피규어 다수는 Inkscape, Affinity, PowerPoint, BioRender, 그리고 점차 AI 도구로 그려집니다. 소프트웨어보다 디자인 원칙이 더 중요합니다. 원칙에 대해서는 과학 피규어 그리는 방법 가이드를 참고하세요.
신화 3: "과학이 핵심이니까 scientific graphics가 예뻐 보일 필요는 없다." 절반만 사실입니다. 2023년 PLOS Biology 설문에 따르면 리뷰어는 리뷰 시간의 약 **60%**를 피규어를 보는 데 사용합니다. 못생긴 피규어는 기저의 과학과 무관하게 더 자주 거부됩니다.
Scientific graphics의 6가지 유형
유형 1: 데이터 시각화
무엇인가: 정량적 결과를 전달하는 차트 — 막대 그래프, 선 그래프, 산점도, 상자 그림, heatmap, volcano plot, Kaplan-Meier curve.
어디서 볼 수 있나: 모든 정량 논문의 results 섹션. 보통 Figures 2~5의 주력.
만드는 법 (올바른 방법):
- 분석 도구에서 차트 생성(R with ggplot2, Python with matplotlib 또는 seaborn, GraphPad Prism, Origin)
- 300 DPI 래스터 또는 SVG 벡터로 내보내기(SVG가 더 낫습니다)
- 타이포그래피 통일과 significance 표시 추가를 위해서만 드로잉 도구(Illustrator / Inkscape / SciDraw)로 가져오기
흔한 함정:
- 논문 나머지가 sans-serif인데 축 레이블은 serif 폰트
- 2개면 충분한데 3색 막대
- 실제 비교 브래킷과 정렬되지 않은 significance 별표
- SD vs. SEM을 caption에 명시하지 않은 error bar
도구 추천: 데이터 시각화에서는 R + ggplot2가 여전히 gold standard입니다. AI 도구는 여러분의 실제 수치를 모르기 때문에 여기서 약합니다.
유형 2: 메커니즘 스키매틱
무엇인가: 생물학적·화학적·물리적 프로세스가 어떻게 작동하는지 설명하는 다이어그램 — signaling cascade, 반응 메커니즘, 분자 상호작용.
어디서 볼 수 있나: 대부분 메커니즘 중심 논문의 서론 figure, 또는 발견을 요약하는 결론 "model figure".
만드는 법:
- 도구를 열기 전에 메커니즘을 한 문장으로 기술
- 각 단계를 불릿으로 나열(각 불릿이 하나의 화살표가 됨)
- 종횡비 결정: 넓은 pathway는 16:9, 컴팩트한 메커니즘은 4:3
- 주요 pathway를 직선으로 그리기
- 모든 분자를 인용부호로 감싼 풀네임으로 레이블링
흔한 함정:
- 하나의 branch만 관련 있는데 전체 pathway를 보여주려 함
- 화살표 혼돈(5가지 다른 의미의 5가지 화살표 스타일)
- 인식 가능한 분자 모양 대신 카툰 덩어리 사용
도구 추천: 생물학 canonical pathway에는 BioRender, 분야 간 메커니즘 피규어에는 SciDraw(생물학, 화학, 재료과학에서 작동).
유형 3: 실험 워크플로 다이어그램
무엇인가: methods의 단계별 다이어그램 — 시료 준비, treatment, 측정, 분석, 검증.
어디서 볼 수 있나: 대부분 methods 중심 논문의 figure 1, 또는 보충 자료의 methods 섹션.
만드는 법:
- wash와 incubation을 포함해 모든 단계를 작성
- 3~5개 phase로 그룹화
- 단일 수평 화살표 행 사용
- phase별 색상 코딩(4색 초과 금지)
- 각 단계 아래 시간 주석 추가 — 독자는 타이밍이 있는 methods를 신뢰합니다
흔한 함정:
- "당연한" 단계 건너뛰기(리뷰어가 누락으로 플래그하는 것)
- 이유 없이 다른 화살표 스타일 사용
- 샘플 사이즈 레이블링 잊기
도구 추천: SciDraw, Inkscape, PowerPoint. 순수 flowchart 스타일 작업이라면 Lucidchart나 draw.io도 급할 때는 가능합니다.
유형 4: 분자 및 구조 피규어
무엇인가: 분자, 단백질, 결정, 나노재료의 표현 — 2D 구조식, 3D ball-and-stick 모델, ribbon 다이어그램, space-filling 모델.
어디서 볼 수 있나: 화학과 구조생물학 논문, 특히 figure 1(분자 소개)과 figure 4+(binding/conformation 변화 제시).
만드는 법:
- 작은 분자(약물, metabolite)는 ChemDraw나 MarvinSketch 사용 — Illustrator에서 그리려 하지 마세요
- 단백질과 macromolecule은 PyMOL, ChimeraX, VMD를 사용해 이미지로 렌더링
- 개념적 분자 카툰은 AI 도구(SciDraw)나 아이콘 라이브러리(BioRender) 사용
흔한 함정:
- 논문 팔레트와 맞지 않는 ChemDraw 기본 색상 사용
- 하나의 피규어에 너무 많은 conformational snapshot 과부하
- 결정 구조에 스케일바 포함 잊기

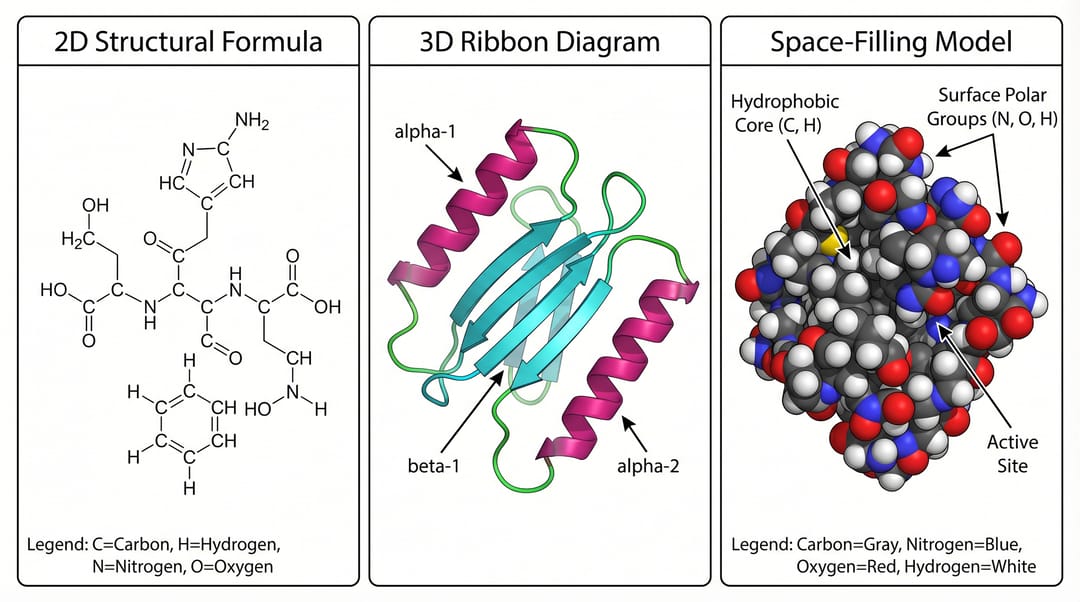

같은 분자를 보여주는 세 가지 방식: 2D 구조식, 3D ribbon, space-filling. 독자에게 주목시키려는 특성에 따라 선택하세요.
도구 추천: 실제 작업에는 ChemDraw + PyMOL. 더 큰 메커니즘 피규어에 임베드하는 개념적 "카툰" 버전에는 SciDraw.
유형 5: 해부학 및 생의학 일러스트레이션
무엇인가: 체계, 조직, 장기, 임상 절차의 드로잉 — 의학 저널과 생물학 교과서에서 보는 종류의 피규어.
어디서 볼 수 있나: 임상 논문, 리뷰 아티클, 의학 교육 자료.
만드는 법:
- 구체적인 해부 구조 식별("심장"이 아니라 "좌심실, 후면도")
- 스타일 결정: 스키매틱(평면 색상, 명확한 레이블) vs. 사실적(명암, 텍스처)
- 학술지가 flat-style 일러스트레이션을 허용하는지 확인 — 일부 의학 저널은 여전히 사실적·반사실적을 선호
흔한 함정:
- 해부학적 부정확성(혈관이 잘못된 쪽에서 들어옴, 신경이 잘못된 plexus에 있음)
- 연구 논문에 쓰기에 너무 교과서 같은 스타일
- 스케일 참조 누락
도구 추천: 스키매틱 스타일에는 SciDraw, 맞춤 사실적 작업에는 Adobe Illustrator, pre-drawn 해부학 아이콘에는 BioRender. 저희의 의료 인포그래픽 제작 도구가 이 범주에 특화 튜닝되어 있습니다.
유형 6: 커버 아트와 graphical abstract
무엇인가: 전체 논문을 요약하는 단일 이미지 — 학술지 커버, TOC 그래픽, 소셜 미디어 포스트용.
어디서 볼 수 있나: 본 원고와 함께 별도 파일로 제출되거나, 원고 front matter에 임베드됨.
만드는 법:
- 정사각(1:1)이나 세로형(3:4) 종횡비 사용 — 학술지 스펙 확인
- 핵심 발견을 포착하는 하나의 시각적 메타포 선택
- 최소한의 텍스트: 제목 + 하나의 핵심 인사이트, 그 이상은 금지
- 본문 피규어보다 더 illustrative한 스타일 허용
- 썸네일 사이즈에서 테스트 — 200x200 픽셀에서도 발견을 전달할 수 있는가?
흔한 함정:
- 하나의 이미지에 4개 메타포 밀어 넣기
- 썸네일 사이즈에서 읽을 수 없는 텍스트
- 본문 피규어와 너무 다른 스타일이라 어울리지 않아 보임
도구 추천: 예술 지향 커버에는 Midjourney, 레이블이 있는 커버 피규어에는 SciDraw, 최종 합성에는 Photoshop이나 Affinity. 학술지별 스펙은 저희의 graphical abstract 제작 도구와 학술지별 TOC graphics 요구사항을 참고하세요.
6가지 유형이 하나의 논문에 어떻게 맞춰지는가
일반적인 연구 논문은 다음과 같은 예측 가능한 패턴으로 여러 그래픽 유형을 사용합니다:
| Figure | 유형 | 목적 |
|---|---|---|
| Figure 1 | 메커니즘 스키매틱 OR 워크플로 다이어그램 | 문제·방법 소개 |
| Figures 2-4 | 데이터 시각화 | 주요 결과 |
| Figure 5 | 메커니즘 스키매틱 (model figure) | 발견을 개념적으로 요약 |
| 보충 자료 | 모든 유형 혼합 | 보조 데이터와 control |
| Graphical abstract | 커버 아트·요약 그래픽 | 한 이미지 요약 |
이 패턴을 이해하면 그리기 전에 피규어 세트를 계획하는 데 도움이 됩니다. "피규어"를 만들기 위해 앉지 마세요 — "Figure 1, 연구한 단백질-단백질 상호작용을 소개하는 메커니즘 스키매틱"을 만들기 위해 앉으세요.
Scientific graphics vs. 아트: 그 경계선
흔한 혼동: 사람들은 scientific graphics가 좋으려면 "예술적"이어야 한다고 생각합니다. 그렇지 않습니다. 좋은 데이터 차트는 시각적 화려함 때문이 아니라 명확하게 전달하기 때문에 미적으로 만족스럽습니다.
경험칙:
- 본문 피규어 (results 섹션): 스타일보다 명확성을 우선. 최소 색상, sans-serif 레이블, 직선 화살표.
- 커버 아트·graphical abstract: 시각적 메타포와 스타일에 기대도 됩니다. "예술적" 본능이 도움이 되는 유일한 곳입니다.
피규어가 "너무 basic해 보인다"는 말을 들었다면 — 그건 거의 항상 비판으로 위장된 칭찬입니다. Basic하고 명확한 것이 복잡하고 영리한 것을 10번 중 10번 이깁니다.
도구, 요약
| 그래픽 유형 | 최고의 전통 도구 | 최고의 AI 도구 | 저희 추천 |
|---|---|---|---|
| 데이터 시각화 | R + ggplot2 / Python | N/A (AI는 여러분 데이터를 모름) | 전통 방식 승 |
| 메커니즘 스키매틱 | Illustrator / BioRender | SciDraw | 속도는 SciDraw, 마무리는 Illustrator |
| 워크플로 다이어그램 | Illustrator / PowerPoint | SciDraw / Figurelabs | SciDraw |
| 분자·구조 | ChemDraw + PyMOL | 정확한 구조에는 N/A | 전통 방식 승 |
| 해부학 일러스트레이션 | Illustrator + 레퍼런스 | SciDraw / Midjourney | 스키매틱은 SciDraw, 사실적은 MJ |
| 커버 아트·초록 | Illustrator / Photoshop | Midjourney / SciDraw | Midjourney + SciDraw 하이브리드 |
다음 scientific graphic 제작 시작하기
메커니즘 피규어, 워크플로 다이어그램, 개념적 분자 카툰, 해부학 일러스트레이션, graphical abstract 중 하나를 그리고 있다면, SciDraw의 free tier가 월 50 크레딧 — 10장의 피규어에 충분 — 을 제공합니다. SVG로 내보내므로 Illustrator나 PowerPoint에서 결과를 열고 원하는 만큼 마무리할 수 있습니다.
데이터 시각화와 분자 구조 피규어는 R/Python/ChemDraw를 계속 쓰세요 — AI 도구는 정량 측면에서 아직 따라잡지 못했습니다.
독자별 이 가이드 사용법
- 지도교수가 요청한 피규어 종류를 이해하려는 박사 1년차: 요청과 맞는 섹션 제목을 읽고 6가지 유형 중 하나에 매핑하세요. 그런 다음 그 유형의 레시피를 따르세요.
- 첫 독립 논문을 초안하는 시니어 박사과정생: 5~6장의 피규어를 위 패턴(메커니즘 → 데이터 → 데이터 → 데이터 → 모델)에 매핑하세요. 리뷰어가 기대하는 구조입니다.
- PI나 그룹 리더: 학생들에게 이 가이드를 공유해 "scientific graphics"를 말할 때 모두가 같은 어휘를 갖게 하세요.
- 의학 일러스트레이터나 프리랜서 과학 커뮤니케이터: 유형 5(해부학)와 유형 6(커버 아트)이 여러분의 영역입니다. SciDraw가 유형 5의 속도를 높이고, Midjourney가 유형 6의 속도를 높입니다.
Scientific graphic은 시각 형식의 논증입니다. 논증을 한 문장으로 말할 수 없다면, 어떤 도구도 피규어를 구해주지 못합니다.
