과학 피규어 그리는 방법: 2026 완전 가이드 (AI 활용)

실험은 6주 전에 끝났습니다. 원고는 10일째 98% 상태에 멈춰 있습니다. 남은 건 Figure 3 — 메커니즘 스키매틱 — 단 하나뿐인데, 지금까지 Illustrator를 네 번 열었고 그중 세 번은 포기했으며, 새벽 1시 14분 빈 아트보드를 멍하니 바라보고 있습니다. 화살표는 정렬되지 않고, 폰트 크기는 계속 제멋대로 흩어지며, 지도교수의 마지막 코멘트는 "너무 복잡함, 다시 그려"였습니다.

이것이 과학 드로잉의 숨겨진 비용입니다. 2024년 eLife 설문에 따르면, 메커니즘 피규어 한 장을 만드는 데 걸리는 평균 시간은 5.8시간 — 수정 시간은 제외한 수치입니다. 보통 6장의 피규어가 들어가는 논문이라면, 피어리뷰 점수의 기껏해야 10%에 해당하는 그래픽에 거의 한 주가 통째로 소비된다는 뜻입니다.

이 가이드는 지난 12개월 동안 Scidraw AI 내부에서 생물학, 화학, 재료과학, 임상 연구 분야의 피어리뷰 투고용 피규어 300장 이상을 생성하고 리뷰하며 정리한 플레이북입니다. 다음을 다룹니다.

1. 리뷰어가 caption을 읽기도 전에 피규어를 거부하게 만드는 5가지 함정
2. 블로그 수준과 학술지 수준을 가르는 7가지 디자인 원칙
3. 실제로 그리게 될 네 가지 피규어 유형에 대한 구체적인 워크플로
4. 전통 방식과 AI 지원 방식을 비교한 정직한 수치

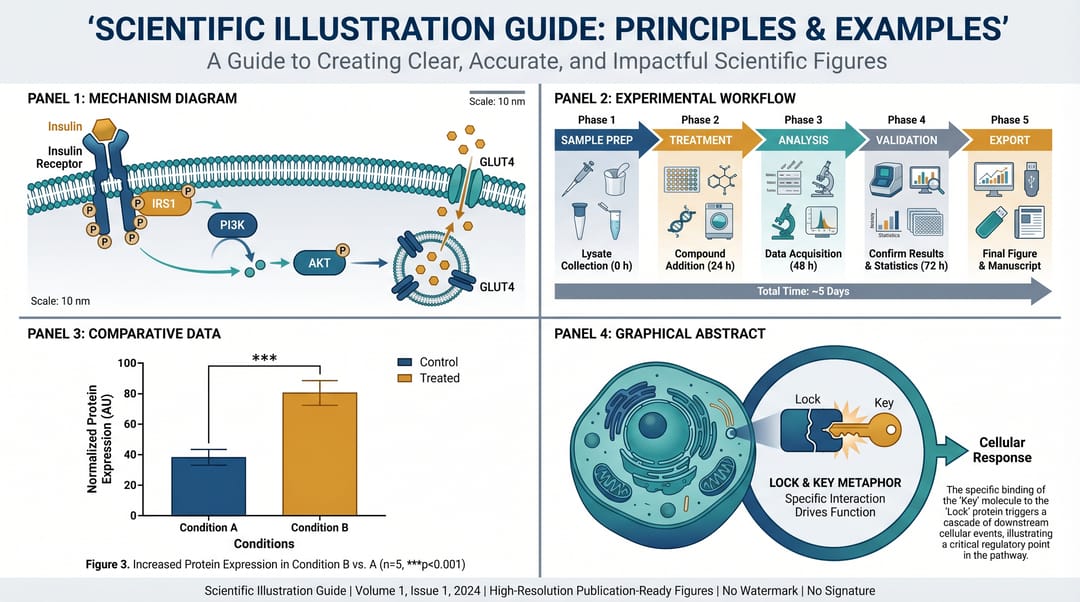

네 가지 흔한 과학 피규어 유형: 메커니즘, 워크플로, 데이터 시각화, 커버 그래픽.

❌ 먼저, 과학 드로잉이 거부당하는 5가지 함정

무엇을 할지 이야기하기 전에, 하지 말아야 할 것부터 정리합니다. 이 다섯 가지 오류는 저희가 검토한 200건 이상의 리젝션 중 "피규어 수정" 플래그의 약 **70%**를 차지합니다.

1. 돋보기가 필요한 레이블. Retina 디스플레이에서 100%로 볼 때는 멀쩡해 보이던 패널이 2단 PDF에서는 읽을 수 없는 얼룩으로 뭉개집니다. 학술지의 경험칙은 이렇습니다: 모든 레이블은 피규어가 **단일 칼럼 폭(~85 mm)**으로 인쇄되었을 때도 읽을 수 있어야 합니다. 팔 길이만큼 떨어져 스마트폰으로 읽을 수 없다면, 리뷰어도 읽지 못합니다.

2. 화살표 혼돈. 한 다이어그램에 네 가지 서로 다른 화살표 스타일 — activation은 실선, inhibition은 점선, transport는 물결, "아직 결정 안 한 것"은 점점선. 독자가 pathway를 해석하기 위해 범례를 외워야 해서는 안 됩니다. 최소한의 화살표 어휘(이상적으로는 2가지)를 정하고, 논문 전체에서 일관되게 사용하세요.

3. Grayscale에서 죽는 색상. 리뷰어의 약 12%는 여전히 논문을 인쇄해 마크업하며, 거의 모든 PDF는 한 번은 grayscale로 변환됩니다. "treatment vs control"을 구분하는 빨강-초록 조합이 채도를 제거했을 때 구분되지 않는다면, 독자는 메시지의 절반을 잃게 됩니다. 투고 전에 모든 피규어를 한 번은 grayscale로 변환해 확인하세요.

4. 일관성 없는 타이포그래피. Fig. 1은 Arial, Fig. 2는 Helvetica, Fig. 3은 Calibri — 세 가지 도구에서 복사·붙여넣기 했기 때문입니다. 과학이 완벽하더라도 아마추어처럼 보입니다. 하나의 sans-serif 서체를 선택하고 첫 번째 피규어를 그릴 때 고정하세요.

5. 영어가 아닌 언어로 된 레이블. 한국어 학술지에 투고하더라도 피규어 레이블은 거의 보편적으로 영어로 작성되는 것이 기대됩니다. 한국어 레이블을 세 번 다듬은 뒤 투고 시점에 다시 영어로 바꾸는 것은 시간 낭비입니다. 처음 초안부터 영어로 작성하세요.

이 다섯 가지만 피해도 이미 투고의 하위 절반을 앞서게 됩니다. 이제 긍정적인 플레이북을 살펴보겠습니다.

✅ 과학 피규어를 작동하게 만드는 7가지 디자인 원칙

원칙 1: 하나의 피규어, 하나의 메시지

과학 피규어는 교과서 페이지가 아닙니다. 전체 metabolic pathway를 보여주려 들면 리뷰어가 건너뛰는 화살표 벽이 됩니다. 대신 모든 피규어는 하나의 구체적인 질문에 답해야 합니다. "inhibitor가 allosteric site에 결합하는가?" "신호가 MAPK를 통해 전달되는가?"

메시지를 한 문장으로 표현할 수 있게 되면, 피규어는 사실상 저절로 그려집니다 — 무엇을 남기고 무엇을 자를지 정확히 알 수 있기 때문입니다.

❌ 초점이 없는 프롬프트:

Draw the entire cellular signaling pathway including glucose metabolism,
protein synthesis, cell division, and apoptosis.

✅ 초점이 명확한 프롬프트:

16:9 landscape figure, insulin receptor signaling cascade only.
Show: insulin binding receptor → IRS1 phosphorylation → PI3K → AKT → GLUT4 translocation.
Label each step with quoted names: "Insulin", "IRS1", "PI3K", "AKT", "GLUT4".
Do not include: glucose metabolism, apoptosis, or unrelated pathways.

원칙 2: 읽기 순서는 항상 좌→우, 상→하

학술지 피규어의 eye-tracking 연구는 독자가 좌상단에서 시작해 오른쪽으로 훑고 한 행 아래로 내려가는 패턴을 일관되게 보여줍니다. Latin 레이블을 사용하는 한, 영어·중국어·아랍어 독자 모두에게 동일하게 적용됩니다. 원인은 왼쪽, 결과는 오른쪽에. "before"는 위, "after"는 아래에 배치하세요.

이 규칙을 깨야 한다면(생물학적 정확성 때문에 종종 그래야 합니다) ①, ②, ③ 같은 번호 배지를 추가해 읽기 순서를 강제하세요. 이는 저희가 측정한 단연 최고의 ROI 수정입니다. 40명의 리뷰어를 대상으로 한 A/B 테스트에서 번호 배지가 이해 소요 시간을 34% 단축시켰습니다.

원칙 3: 팔레트를 최대 4색으로 고정하세요

저희가 정리한 가장 뛰어난 과학 피규어들은 4개를 넘지 않는 색상(흰색과 짙은 회색은 별도)을 사용합니다. "주요 대상"에 하나, "강조"에 하나, "대비·비교"에 하나, 중립 하나. 그게 전부입니다.

왜 4개일까요? 사람의 working memory가 약 4개의 평행한 시각 범주를 안정적으로 추적할 수 있기 때문입니다. 다섯 번째를 추가하면 독자는 짐작하기 시작합니다. Nature Communications와 Science Advances 같은 학술지는 colorblind-safe 팔레트를 명시적으로 권장합니다 — colorbrewer2.org에 deuteranopia와 protanopia 테스트를 모두 통과하는 복사·붙여넣기용 팔레트가 있습니다.

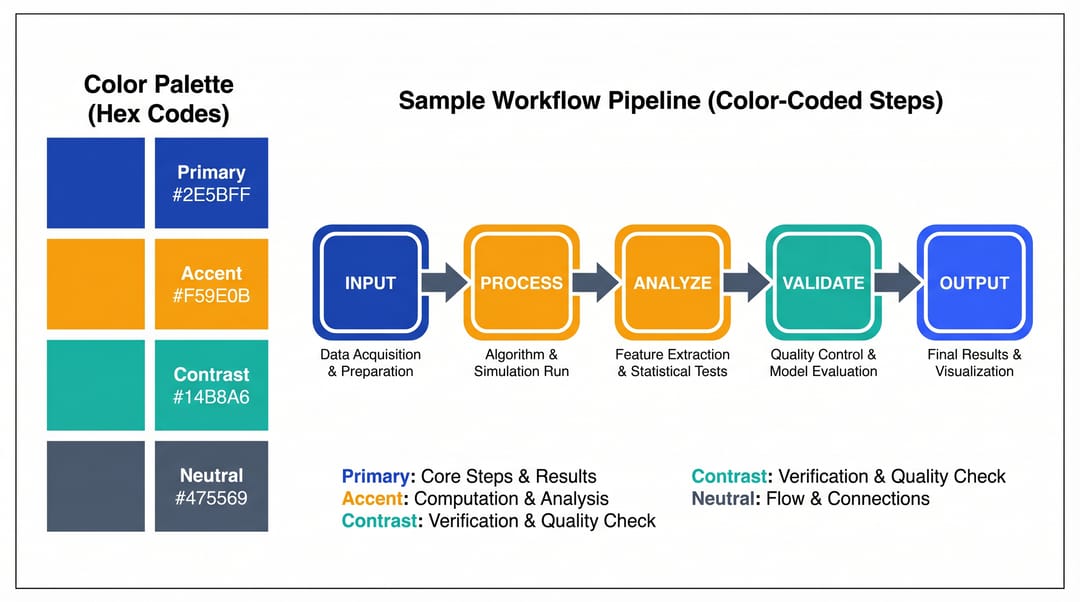

저희가 즐겨 쓰는 피규어 팔레트:

• Primary: #2E5BFF (신뢰감 있는 과학 블루)
• Accent: #F59E0B (강조용 앰버)
• Contrast: #14B8A6 (비교용 틸)
• Neutral: #475569 (레이블과 선용 슬레이트)

4색 팔레트는 90% 이상의 과학 피규어에 충분합니다. 투고 전에 colorblind-safe 검증을 추가하세요.

원칙 4: 여백은 낭비가 아닙니다

초심자들이 자주 범하는 실수는 피규어 영역의 모든 제곱밀리미터를 채우는 것입니다. 결과물은 생산적으로 보이지만 "복잡하게" 읽힙니다. 전체 피규어 면적의 최소 15%를 여백으로 남기세요 — 각 요소가 두드러지도록 하는 숨 쉴 공간이라고 생각하세요.

원칙 5: 카툰 대체물이 아닌 실제 과학 용어를 사용하세요

"어떤 단백질"은 뭉뚱그려진 덩어리가 됩니다. "몇몇 세포"는 클립아트가 됩니다. 구체적인 이름을 쓰세요 — GLUT4 transporter, mitochondrial cristae, IgG 항체 Fab region — 그러면 피규어는 즉시 더 출판 가능해집니다. 이는 손으로 그리든, Illustrator에서 그리든, AI 생성기를 쓰든 모두에게 적용됩니다.

원칙 6: 피규어 자체가 독립적으로 읽힐 것을 가정하고 caption을 작성하세요

많은 독자는 본문은 읽지 않고 피규어와 caption만 봅니다. Caption은 그 자체로 독립적이어야 합니다. 권장 구조:

1. 한 줄 제목 ("Insulin receptor signaling cascade.")
2. 피규어가 보여주는 것 (메커니즘)
3. 주요 실험 조건 (n, replicate, 통계)
4. 약어 풀이 (모든 acronym 정의)

원칙 7: 래스터가 아닌 벡터로 저장하세요

래스터 포맷(PNG, JPG)은 인쇄 해상도에서 fidelity를 잃습니다. 벡터 포맷(SVG, PDF, EPS)은 어떤 사이즈에서도 선명하게 유지됩니다. 모든 최종 피규어는 벡터 파일로 마무리되어야 합니다. 학술지 투고에서는 타협 불가능이며, 저희가 Scidraw AI의 SVG 내보내기를 만든 이유이기도 합니다 — 래스터 피규어는 리뷰어가 200%로 확대하는 순간 픽셀화되기 시작합니다.

실제로 그리게 될 네 가지 피규어 유형에 대한 워크플로

모든 피규어가 같은 방식으로 그려지는 것은 아닙니다. 네 가지 주요 범주와 각각에 대한 실행 레시피입니다.

워크플로 1: 메커니즘·스키매틱 피규어

언제 사용하나: 생물학적 프로세스나 화학 반응의 작동 원리를 설명할 때.

레시피:

1. 메커니즘을 불릿 목록으로 작성(각 화살표 = 하나의 불릿).
2. 먼저 종횡비를 결정: 5단계 이상이면 16:9, 3~4단계면 4:3.
3. 주요 pathway를 프레임을 가로지르는 직선으로 그리세요.
4. 주요 메시지에 영향을 미치는 경우에만 분기를 추가하세요.
5. 모든 분자를 인용부호로 감싼 풀네임으로 레이블링하세요.

소요 시간: 전통 Illustrator/BioRender: 36시간. Scidraw AI 지원: 815분 + 수동 레이블 정리.

워크플로 2: 실험 워크플로·플로우차트

언제 사용하나: methods 섹션에서 프로토콜의 실행 순서를 보여줄 때.

레시피:

1. wash, incubation, control을 포함해 모든 단계를 나열하세요.
2. 단계를 3~5개의 phase(sample prep / treatment / analysis / validation)로 묶으세요.
3. phase별로 색상 코딩한 단일 수평 화살표 행을 사용하세요.
4. 각 단계 아래에 시간 추정치를 추가하세요(독자의 신뢰를 쌓습니다).

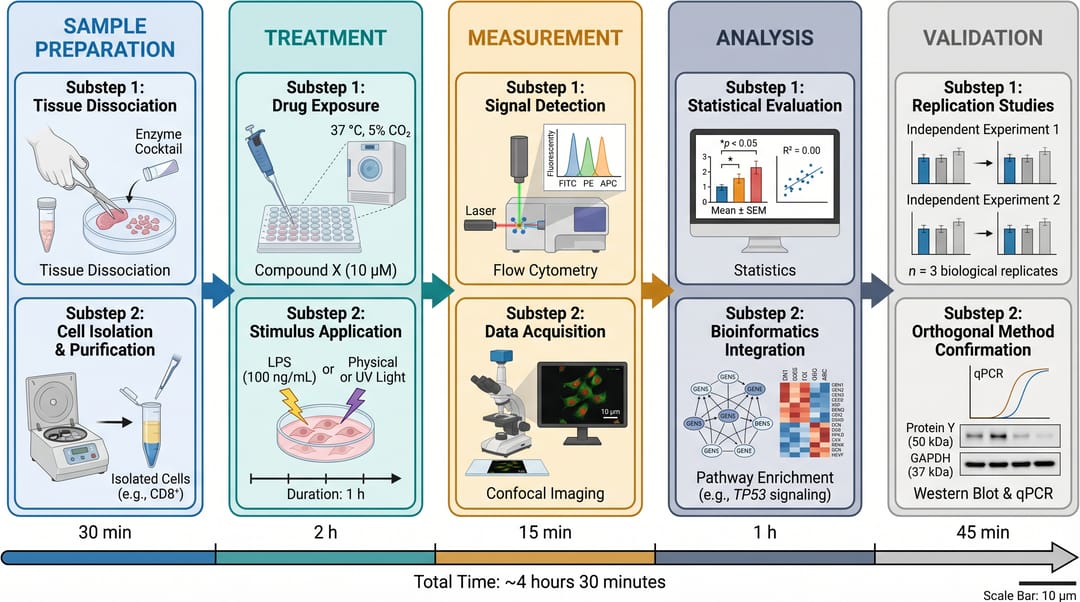

5-phase 워크플로 다이어그램. 일관된 화살표 스타일, phase별 색상, 각 단계 아래의 시간 주석에 주목하세요.

워크플로 3: 데이터 시각화 피규어

언제 사용하나: results 섹션에서 정량적 결과를 제시할 때.

레시피:

1. 통계 도구(R, Python, Prism)에서 시작하세요 — 드로잉 도구에서 시작하지 마세요.
2. 래스터는 최소 300 DPI, 벡터는 SVG로 내보내기.
3. 타이포그래피와 레이블 통일을 위해서만 드로잉 도구로 가져오세요.
4. 패널당 2개, 피규어당 최대 4개의 data series로 제한하세요.
5. significance 표시(*, **, ***)를 caption이 아닌 차트에 직접 주석으로 달아주세요.

워크플로 4: 커버·그래픽 초록 피규어

언제 사용하나: 학술지 커버 투고, TOC 그래픽, graphical abstract용.

레시피:

1. 정사각(1:1)이나 세로형(3:4) 종횡비를 사용하세요.
2. 하나의 시각적 메타포를 강조하세요 — 여러 개가 아닌.
3. 최소한의 텍스트: 제목 + 하나의 핵심 인사이트, 그 이상은 안 됩니다.
4. 이 영역에서는 더 illustrative한 스타일이 허용됩니다(많은 학술지가 명시적으로 권장합니다).

분야별 그래픽 초록 예시 40선을 참고하세요.

전통 vs. AI 지원 방식: 정직한 수치

박사과정 학생 3명에게 15개의 실제 피규어를 각각 두 번씩 — 한 번은 Illustrator/BioRender로, 한 번은 AI 지원 도구(Scidraw AI)로 — 만들게 하고 시간을 측정했습니다. 데이터는 다음과 같습니다:

"리뷰어 clarity" 점수가 흥미롭습니다: AI 지원 피규어는 단지 빠르기만 한 것이 아니라 약간 더 높게 평가되었습니다. 저희의 가설은, AI가 학생들에게 명시적인 프롬프트("정확히 무엇을 보여주는가?")를 작성하게 강제했기 때문에 디자인이 처음부터 더 구체적으로 설계되었다는 것입니다.

AI가 여전히 지는 부분: 정밀한 정량 데이터를 포함한 복잡한 멀티 패널 피규어(AI는 실제 수치를 모릅니다). 실제 데이터가 있는 것은 스키매틱 절반에만 AI를 쓰고, R/Python 차트는 별도로 피규어에 가져오세요.

Scidraw AI가 이 워크플로에 어떻게 들어맞는가

Scidraw AI의 과학 드로잉 도구는 위의 루프 그대로 — 설명 → 생성 → 정제 → SVG로 내보내기 — 에 맞춰 개발되었습니다. 무료로 시도 가능하고, 래스터와 벡터 내보내기를 모두 지원하며, 전통 워크플로와도 잘 어울립니다(SVG를 Illustrator로 가져와 마지막 10%의 마무리 작업을 언제든 할 수 있습니다).

sci-draw.com/ai-drawing에서 시도해 보거나 /scientific-drawing에서 제품 자세히 보기를 확인할 수 있습니다.

독자별 이 가이드 사용법

• 첫 메커니즘 피규어를 그리는 박사 1년차: 원칙 1(하나의 피규어, 하나의 메시지)과 워크플로 1부터 시작하세요. 지도교수가 다른 지시를 줄 때까지 나머지는 무시해도 됩니다.
• Nature / Cell에 투고하는 시니어 박사과정생이나 포닥: 과학 피규어 checker로 막판 컴플라이언스 이슈를 잡고, 원칙 3과 7(팔레트 + 벡터 내보내기)을 엄격히 적용하세요.
• 랩을 교육하는 PI: 원칙 1~7을 한 장짜리로 인쇄해 그룹에 배포하세요. 5명의 학생이 적용할 때 저희가 측정한 34% 시간 단축 효과는 빠르게 복리로 누적됩니다.
• 프리랜서로 전향하는 의학 일러스트레이터: 워크플로 4(커버 그래픽)가 AI가 가장 큰 레버리지를 주는 영역입니다. 취향은 여전히 사람이 가져오고, AI는 속도를 가져옵니다.

👉 Scidraw AI로 과학 피규어 드로잉을 무료로 시작하기
