Hai concluso il tuo studio controllato randomizzato, e ora ti serve la figura che ogni rivista richiede prima ancora di leggere i tuoi risultati: il diagramma di flusso CONSORT. Costruito a mano in PowerPoint o Illustrator, è una griglia capricciosa di caselle e frecce che si rompe non appena cambiano i tuoi numeri. Questa guida ti mostra come creare un diagramma CONSORT per uno studio randomizzato descrivendolo in linguaggio naturale, così l'AI dispone le quattro fasi — arruolamento, assegnazione, follow-up e analisi — con i conteggi e i motivi di esclusione al posto giusto, e li mantiene modificabili quando i tuoi numeri cambiano.
Al termine di questa guida sarai in grado di:
Creare un diagramma di flusso CONSORT per uno studio randomizzato con le quattro fasi standard — senza disegnare caselle a mano.
Mostrare arruolamento, assegnazione, follow-up e analisi con i conteggi corretti in ogni casella.
Aggiungere motivi di esclusione e conteggi di persi al follow-up come rami laterali, esattamente come richiede CONSORT 2010.
Costruire versioni paralleli, a più bracci o crossover ed esportare un diagramma pronto per la stampa per la sottomissione.
Il diagramma di flusso CONSORT (Consolidated Standards of Reporting Trials) traccia ogni partecipante dallo screening all'analisi. Ha quattro fasi verticali, ciascuna una riga di caselle:
Arruolamento — numero valutato per l'idoneità, gli esclusi (con motivi) e il numero randomizzato.
Assegnazione — quanti sono stati assegnati a ciascun braccio e quanti hanno effettivamente ricevuto l'intervento.
Davie Chen is a researcher at the Faculty of Animation and Intermedia, University of Arts in Poznan, studying generative AI for scientific figure creation, patent illustration, and manuscript drafting. SciDraw AI is one of the research-to-product tools built from this work.
Migliaia di ricercatori usano SciDraw AI per creare in pochi minuti figure pronte per la pubblicazione per articoli, domande di finanziamento e sottomissioni, senza competenze di design.
Follow-up — quanti sono stati persi al follow-up o hanno interrotto in ciascun braccio, con i motivi.
Analisi — quanti sono stati analizzati in ciascun braccio e quanti sono stati esclusi dall'analisi (con motivi).
I numeri devono quadrare lungo ogni colonna: ogni partecipante è rendicontato dall'alto in basso. Questa rendicontabilità è tutto il senso del diagramma — i revisori la usano per verificare l'eventuale bias da attrito.
Apri l'editor e indica prima all'AI il tipo di studio e i bracci. Uno studio parallelo a due bracci e uno a tre bracci hanno layout diversi, quindi definisci la forma prima dei numeri.
Template:"Crea un diagramma di flusso CONSORT 2010 per uno studio controllato randomizzato [parallelo a due bracci / a tre bracci / crossover]. Quattro fasi: Arruolamento, Assegnazione, Follow-up, Analisi. Bracci: [Trattamento] e [Controllo]. Aggiungi caselle laterali per le esclusioni con i motivi e per i conteggi dei persi al follow-up."
Un esempio compilato:

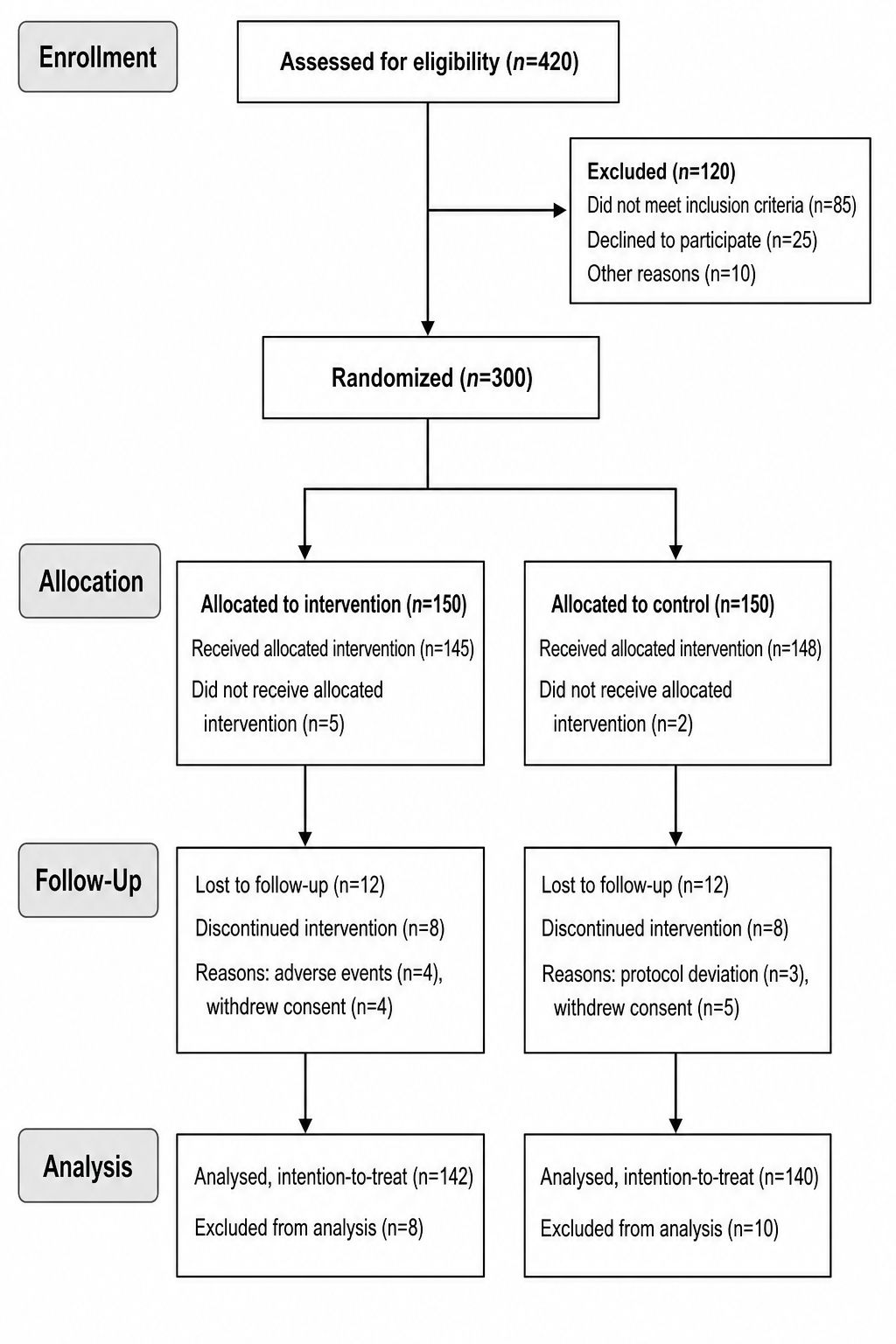

"Crea un diagramma di flusso CONSORT per uno studio randomizzato parallelo a due bracci che confronta Farmaco A vs. Placebo. Quattro fasi impilate verticalmente: Arruolamento, Assegnazione, Follow-up, Analisi. Dopo la randomizzazione il flusso si divide in due colonne. Aggiungi una casella laterale all'arruolamento per i partecipanti esclusi con i motivi, e caselle laterali al follow-up per i persi al follow-up."
Ora aggiungi i numeri fase per fase. L'AI li colloca nelle caselle corrette e mantiene quadrate le colonne.
"Arruolamento: 540 valutati per l'idoneità, 120 esclusi (80 non soddisfacevano i criteri di inclusione, 25 hanno rifiutato, 15 altri motivi), 420 randomizzati."
"Assegnazione: 210 assegnati a Farmaco A (200 l'hanno ricevuto, 10 no), 210 assegnati a Placebo (205 l'hanno ricevuto, 5 no)."
"Follow-up: Farmaco A ha perso 15 al follow-up (8 si sono ritirati, 7 hanno perso il contatto); Placebo ne ha persi 12."
I diagrammi CONSORT usano una striscia di etichette delle fasi sul lato sinistro e rami laterali a destra per le perdite. Rendi entrambi espliciti.
"Aggiungi le etichette delle fasi 'Arruolamento', 'Assegnazione', 'Follow-up' e 'Analisi' lungo il lato sinistro."

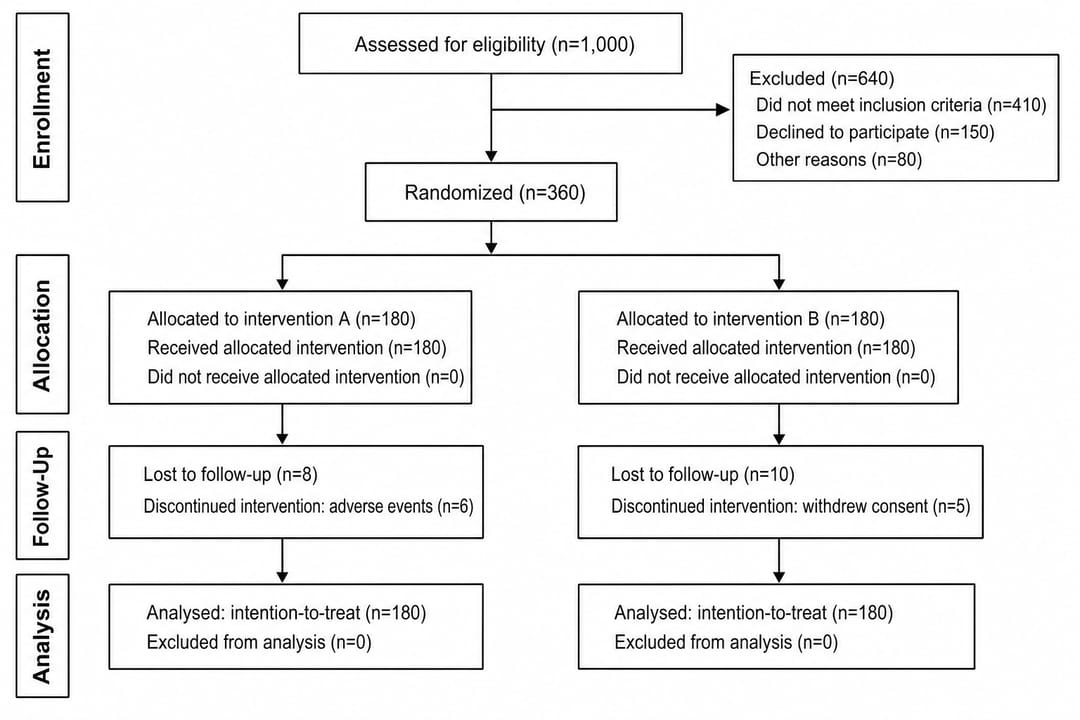

"Posiziona le caselle di esclusione come rami laterali a destra, collegate con una piccola freccia orizzontale."
"Disegna il passaggio di randomizzazione come una singola casella che si divide nei due bracci sottostanti."
"Usa caselle rettangolari con frecce di collegamento sottili e spaziatura coerente."
Le frecce dei rami laterali staccano visivamente i partecipanti dal flusso principale, ed è esattamente così che i lettori si aspettano che venga mostrato l'attrito. Per ritoccare in seguito il testo di una singola casella, vedi come modificare testo ed etichette nelle figure AI.
Numeri che non quadrano. Se 420 sono randomizzati ma i bracci sommano a 415, i revisori se ne accorgeranno. Correzione: "Verifica che i conteggi degli assegnati sommino al totale randomizzato e correggi la discrepanza."
Esclusioni senza motivi. Una casella che dice "120 esclusi" senza dettaglio non rispetta CONSORT. Correzione: "Elenca i motivi di esclusione con i conteggi dentro la casella laterale di arruolamento."
Mancanza di una fase. Eliminare la riga del follow-up nasconde l'attrito. Correzione: "Aggiungi la fase Follow-up con i conteggi dei persi al follow-up per ciascun braccio."
Caselle affollate e disallineate. Una spaziatura incoerente sembra trascurata. Correzione: "Allinea le caselle in colonne pulite con spaziatura verticale uniforme."
Nessuna etichetta delle fasi. I lettori non dovrebbero dover dedurre le fasi. Correzione: "Aggiungi le quattro etichette delle fasi CONSORT lungo il margine sinistro."
Numero di bracci errato per il disegno. Uno studio a tre bracci disegnato come due bracci travisa lo studio. Correzione: "Dividi l'assegnazione in tre colonne, una per braccio."
Quando il diagramma è pronto, esportalo per la sottomissione:
"Esporta questo come PNG a 300 DPI dimensionato per una singola colonna di rivista."
"Dammi un SVG così posso fare le rifiniture finali in Illustrator."
"Esporta ad alta risoluzione con sfondo bianco per il manoscritto."
Il diagramma CONSORT si abbina naturalmente ad altre due figure di reporting. Se il tuo lavoro è una revisione sistematica di studi, vedi come creare un diagramma di flusso PRISMA per la selezione degli studi — è il cugino a livello di revisione di CONSORT. E per riportare gli esiti di sopravvivenza del tuo studio, vedi come creare una curva di Kaplan-Meier. Tutto resta modificabile nell'editor di SciDraw AI.
Come creo un diagramma di flusso CONSORT senza PowerPoint o Illustrator?
Apri il generatore di diagrammi di flusso CONSORT, descrivi il tipo di studio e i bracci, poi fornisci i conteggi per ciascuna fase. L'AI dispone il flusso a quattro fasi con caselle quadrate e rami laterali. Modifichi qualsiasi numero o etichetta digitando — niente disegno manuale di caselle e frecce.
Quali sono le quattro fasi di un diagramma CONSORT?Arruolamento (valutati, esclusi con motivi, randomizzati), Assegnazione (assegnati e che hanno ricevuto per braccio), Follow-up (persi al follow-up e interruzioni per braccio) e Analisi (analizzati ed esclusi dall'analisi per braccio). I conteggi devono quadrare lungo ogni colonna.
Qual è la differenza tra un diagramma CONSORT e uno PRISMA?
CONSORT traccia i partecipanti attraverso un singolo studio randomizzato, mentre PRISMA traccia gli studi attraverso una revisione sistematica (identificazione, screening, idoneità, inclusione). Si assomigliano ma rispondono a standard di reporting diversi; usa CONSORT per uno studio randomizzato e PRISMA per una revisione.
Come mostro i motivi di esclusione in un diagramma CONSORT?
Mettili in una casella laterale che si dirama dal flusso principale. All'arruolamento, elenca quanti sono stati esclusi e perché (es. non soddisfacevano i criteri, hanno rifiutato, altro). Al follow-up e all'analisi, elenca i persi al follow-up e i motivi di esclusione per braccio. Il generatore posiziona questi rami laterali per te.
Posso creare un diagramma CONSORT per uno studio a tre bracci o crossover?
Sì. Indica al generatore di diagrammi di flusso CONSORT il tuo disegno — parallelo a più bracci, crossover o multicentrico — e aggiunge il numero corretto di colonne e adatta di conseguenza le righe di assegnazione e follow-up.
