Figuras de laboratorio: la guía completa (para papers, tesis y lab meetings)

---

Es jueves por la tarde. Tienes lab meeting mañana a las 10 y tu directora acaba de pedirte que «lleves los datos nuevos con figuras de laboratorio en condiciones». Te pones histérico. Tienes gráficos en Excel. Tienes una foto de la pizarra con el mecanismo propuesto. Tienes las imágenes de microscopía guardadas como PNG. Nada de esto es una «figura en condiciones».

Bienvenido al problema de las figuras de laboratorio. Todo investigador de banqueta se lo encuentra: la brecha entre los outputs crudos que producen tus equipos y software, y las figuras pulidas, etiquetadas y de calidad de publicación que tu lab meeting (o tu paper, o tu tesis) realmente necesita.

Esta guía cubre qué son las figuras de laboratorio, las 5 categorías que vas a construir y un flujo práctico para producirlas rápido. Está basada en acompañar a más de 50 doctorandos por su primer set de figuras de paper y observar dónde se atascaban.

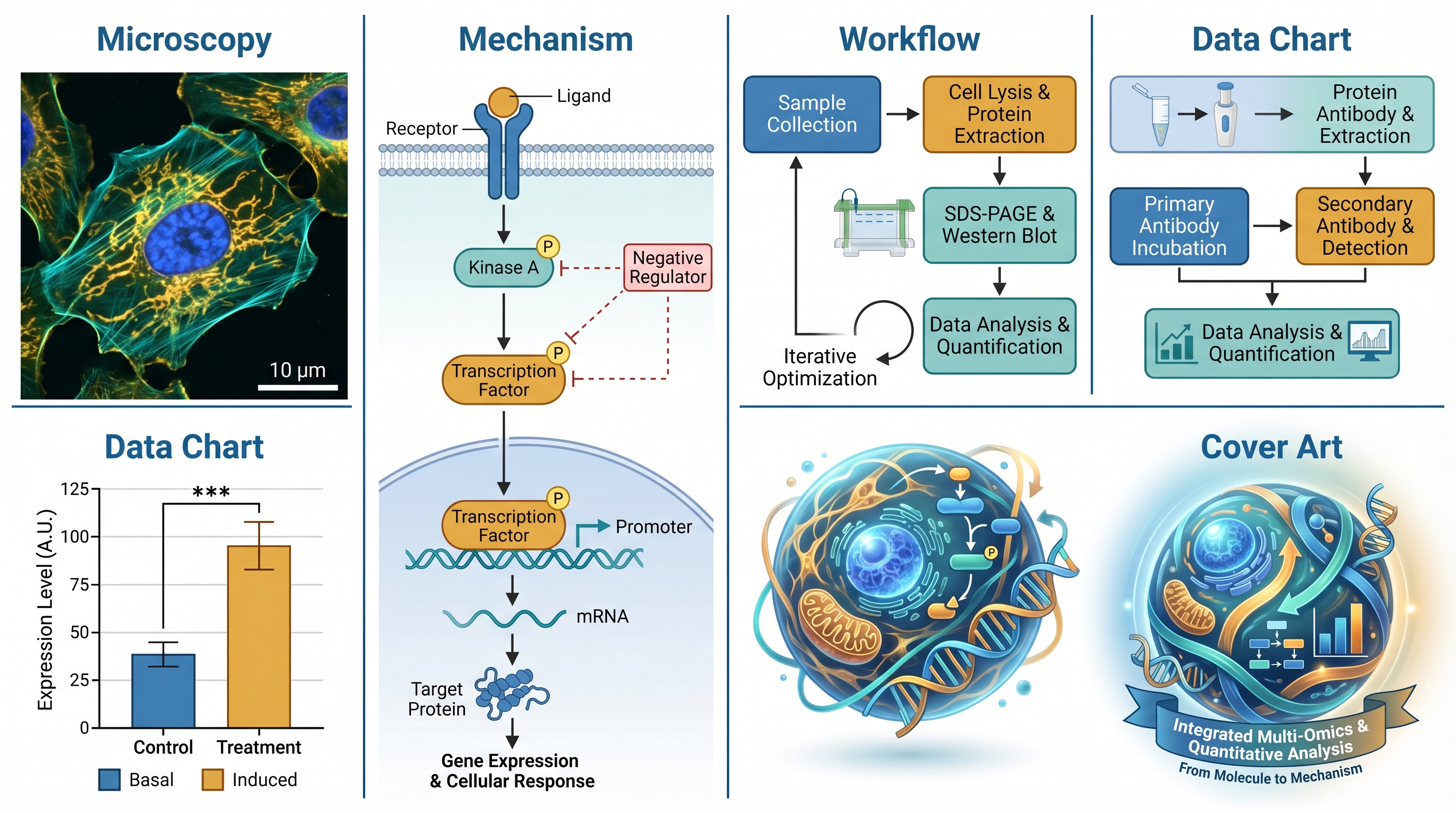

Cinco categorías de figuras de laboratorio, todas construidas a partir de los mismos datos experimentales.

---

¿Qué cuenta como una «figura de laboratorio»?

Una figura de laboratorio es cualquier visual preparado que comunica investigación a alguien que no estaba en el lab contigo. Eso es más amplio que «figuras para un paper». Incluye:

• Diapositivas de lab meeting — figuras que enseñas a tus compañeros para recibir feedback
• Figuras de tesis — figuras de tu disertación
• Figuras de paper — figuras en envíos a revista
• Figuras de propuesta de financiación — figuras en solicitudes de grants
• Figuras de póster — figuras en pósters de congresos
• Arte de portada / resúmenes gráficos — el resumen en una imagen

El listón de calidad es distinto para cada una. Una foto de pizarra vale para el lab meeting. No vale para un envío a Nature. Saber en qué nivel estás es la primera decisión.

---

❌ Cuatro errores de figura que los revisores detestan

Antes de entrar en cómo construir buenas figuras, aquí hay cuatro fallos que aparecen constantemente en los primeros borradores y que los revisores marcan siempre.

1. Capturas de pantalla de ventanas de software. Hacer screenshot de tu software de citometría o de la salida de tu gráfico en R y meterlo en un paper con la barra de menú todavía visible. Esto le dice al revisor: «no me molesté en exportar limpiamente». Usa siempre la función de exportación del software para conseguir una imagen limpia, nunca captures la pantalla.

2. Imágenes de microscopía ráster guardadas a 72 DPI. Tu microscopio exporta a 300+ DPI por defecto. Si lo regrabaste a 72 DPI para achicar el archivo, tiraste la mitad de la información. Las revistas exigen 300 DPI mínimo para publicación. Guarda siempre el archivo original de alta resolución y reduce solo en la exportación final.

3. Pies que describen el pie, no la figura. «La figura 3 muestra los resultados de nuestro experimento.» Eso es un pie de un pie. Mejor: «Figura 3. La kinesina-1 marcada con GFP se une a microtúbulos in vitro. (A) Esquema del ensayo de unión. (B) Imagen TIRF representativa de la unión. Barra de escala: 5 μm. (C) Cuantificación de los eventos de unión (n = 127, media ± SEM).»

4. Flechas que apuntan a la nada. Alguien añadió una flecha para destacar un detalle, luego movió ese detalle en una revisión posterior y se olvidó de mover la flecha. Ahora apunta a un espacio en blanco. Haz siempre un barrido final alejando el zoom sobre la figura completa antes de exportar.

---

Las 5 categorías de figuras de laboratorio

Categoría 1: Figuras de microscopía e imagen

Qué son: imágenes de fluorescencia, micrografías de campo claro, pilas confocales, micrografías electrónicas, cortes de MRI/CT.

Cómo prepararlas para una figura:

1. Exporta desde el software de adquisición (Fiji, Imaris, Zeiss ZEN) a la resolución más alta disponible
2. Ajusta brillo/contraste solo en una herramienta de imagen, no en el software del instrumento, y mantén el archivo crudo intacto
3. Añade la barra de escala directamente en la herramienta de imagen (Fiji tiene un plugin para esto); nunca la añadas después en una herramienta de dibujo
4. Recorta a la región de interés, dejando al menos un 10 % de margen por cada lado
5. Guarda como TIFF (sin pérdida) para envío; PNG para borradores

Errores habituales:

• Ajustar el contraste de forma tan agresiva que la señal queda cortada (revisa los histogramas)
• Barras de escala ausentes
• Paneles de distinto tamaño dentro de la misma figura
• Olvidar anotar los colores de canal en el pie

Recomendaciones de herramienta: Fiji/ImageJ para el trabajo primario, Illustrator o Affinity para la maquetación multipanel.

Categoría 2: Figuras de mecanismo y modelo

Qué son: diagramas esquemáticos que muestran cómo funciona algo a nivel molecular, celular o de sistemas.

Cómo prepararlas:

1. Escribe el mecanismo como una lista de frases en viñetas
2. Decide la relación de aspecto (16:9 para ancho, 4:3 para compacto)
3. Dibuja (o promptea) la ruta principal como un flujo de izquierda a derecha
4. Etiqueta cada elemento con su nombre completo entre comillas
5. Mantén los tipos de flecha al mínimo: un estilo para activación, uno para inhibición y se acabó

Coste de tiempo, tradicional: 3-6 horas por figura en Illustrator/BioRender. Coste de tiempo, asistido con IA: 10-20 minutos con SciDraw AI + 10 minutos de pulido en Illustrator.

Categoría 3: Figuras de flujo de trabajo y protocolo

Qué son: diagramas paso a paso de procedimientos experimentales.

Cómo prepararlas:

1. Lista cada paso, incluyendo lavados, incubaciones y controles
2. Agrupa en 3-5 fases
3. Usa un único flujo de flechas horizontal o vertical
4. Código de color por fase (máximo 4 colores)
5. Añade anotaciones de tiempo bajo cada paso («15 min», «ON 4 °C»)

Detalle que a los revisores les encanta: tamaño de muestra y réplicas anotados directamente en la figura, no solo en el pie. («n = 3 réplicas biológicas, 2 técnicas por condición»)

Recomendaciones de herramienta: SciDraw AI para velocidad, PowerPoint para borradores de lab meeting, Illustrator para pulido final. Nuestro creador de diagramas científicos está afinado específicamente para flujos de trabajo.

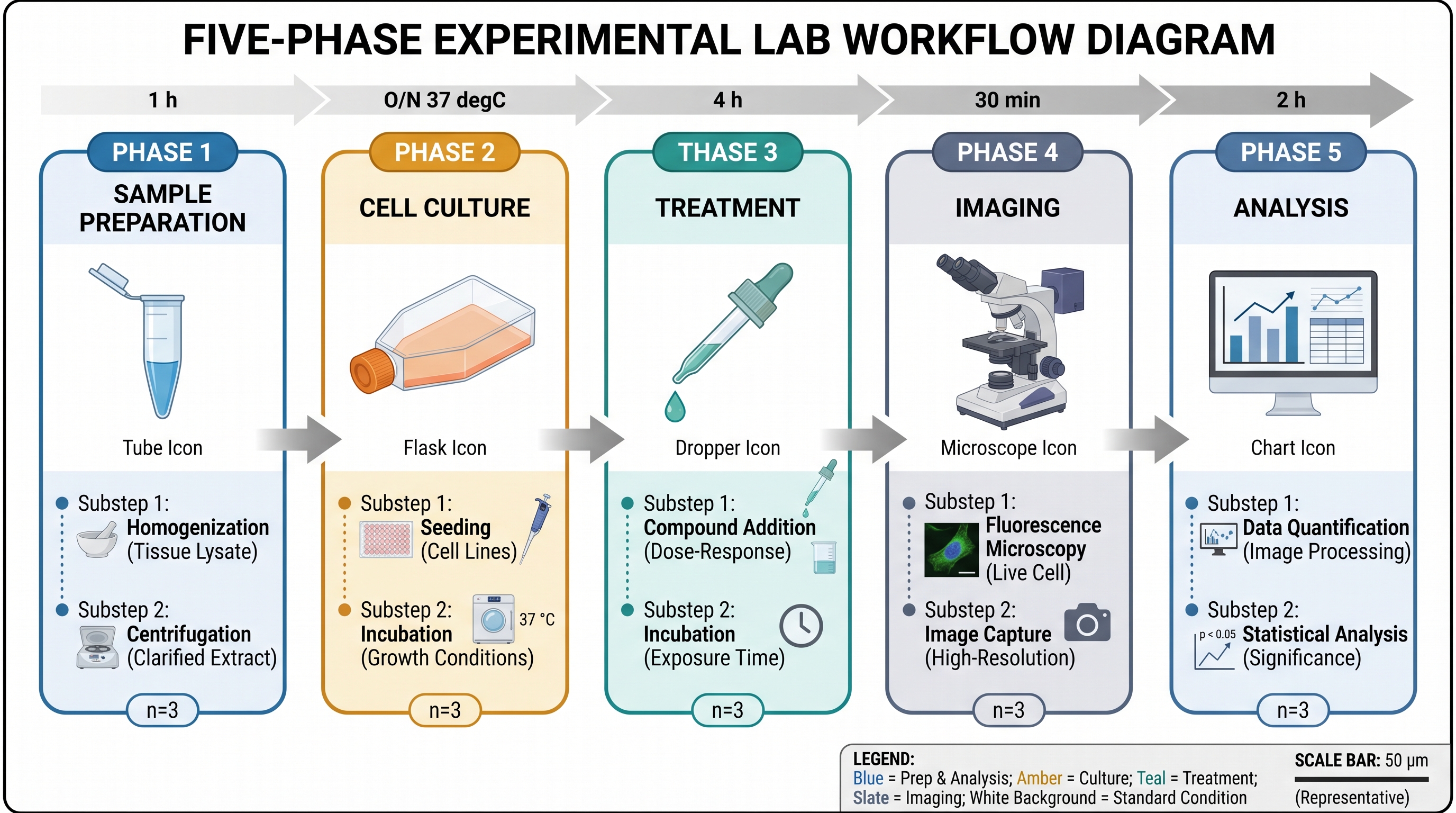

Un diagrama de flujo de laboratorio en cinco fases. Observa las anotaciones de tiempo y los tamaños de muestra en cada paso.

Categoría 4: Figuras de visualización de datos

Qué son: los gráficos de tu sección de resultados: barras, líneas, cajas, mapas de calor, volcanes, curvas de Kaplan-Meier.

Cómo prepararlas:

1. Genéralas en tu herramienta de estadística (R, Python, Prism, Origin), nunca dibujes gráficos de datos en una aplicación de dibujo
2. Exporta como SVG (vector) o PNG a 300 DPI (ráster)
3. Importa a tu herramienta de dibujo solo para unificar tipografía y añadir marcadores de significancia
4. Usa paletas seguras para daltonismo (revisa en colorbrewer2.org)
5. Anota la significancia directamente sobre el gráfico, no en el pie

Errores habituales:

• Barras de error sin especificar SD vs SEM
• Estrellas de significancia ambiguas respecto a qué comparación miden
• Escalas de eje inconsistentes entre paneles relacionados
• Tres decimales en los valores p (los revisores prefieren «p < 0,001»)

Categoría 5: Arte de portada y resúmenes gráficos

Qué son: el resumen en una sola imagen que envías junto al manuscrito, para la portada de la revista, el TOC graphic o redes sociales.

Cómo prepararlas:

1. Elige una única metáfora visual que capture el hallazgo clave
2. Usa relación 1:1 (cuadrada) o 3:4 (vertical), revisa la especificación de la revista
3. Texto mínimo: título + una idea, máximo
4. Pruébalo a tamaño miniatura (200x200 px) para asegurarte de que sigue leyéndose
5. El estilo puede ser más ilustrativo que las figuras del cuerpo

Recomendaciones de herramienta: el creador de resúmenes gráficos de SciDraw AI para portadas esquemáticas con etiquetas, Midjourney para portadas art-forward, Photoshop para composición final.

Consulta los requisitos de TOC graphics por revista para las especificaciones por publicación.

---

Un flujo práctico: del mesón al set de figuras

Aquí tienes el flujo de trabajo end-to-end que recomendamos para un paper típico de 5 figuras:

1. Planifica el set de figuras primero (antes de escribir el paper). Escribe una frase por figura: «La Figura 1 introduce el sistema. La Figura 2 muestra la unión. La Figura 3 muestra la función. La Figura 4 muestra el mecanismo. La Figura 5 es el modelo».
2. Exporta datos crudos limpiamente desde cada instrumento. Guarda los archivos originales.
3. Genera los gráficos de datos en R/Python/Prism. Guárdalos como SVG.
4. Draftea las figuras esquemáticas (Figuras 1 y 5) en SciDraw AI o Illustrator. Guárdalas como SVG.
5. Ensambla las figuras multipanel en Illustrator o Affinity. Alinea cada panel.
6. Unifica la tipografía en todas las figuras (misma fuente, mismo tamaño, mismo peso).
7. Exporta las versiones finales con las especificaciones de la revista (normalmente TIFF o PDF a 300+ DPI).
8. Prueba al tamaño de impresión imprimiendo una página en blanco y negro para cazar problemas de color.
9. Escribe los pies al final, cuando la figura final esté bloqueada.
10. Sanity-check del set completo abriendo todas las figuras una al lado de la otra: ¿parecen pertenecer al mismo paper?

---

Figuras de lab meeting vs. figuras de paper

Un apunte rápido: el listón para figuras de lab meeting es mucho más bajo que para figuras de paper. Para un lab meeting de jueves, un esquema generado con IA vale, incluso si las etiquetas están ligeramente desalineadas. Tu objetivo es comunicar la idea a tus compañeros, no pasar revisión por pares.

Para figuras de paper todo se aprieta: exportación vectorial, etiquetas precisas, tipografía consistente, 300 DPI, formato específico de la revista.

No sobreinviertas en figuras de lab meeting. Una figura tosca de SciDraw AI + tus gráficos crudos suele bastar.

---

Herramientas que usamos de verdad

La conclusión clave: la mayoría de los labs usan 3-4 herramientas juntas, no una única herramienta mágica. SciDraw AI encaja en el hueco de «figuras esquemáticas (borrador)» y exporta limpio a Illustrator para el 10 % final de pulido.

---

Cómo usar esta guía, según tu rol

• Eres doctorando de primer año haciendo tus primeras figuras de lab meeting: arranca con la Categoría 2 (mecanismo) y la Categoría 4 (visualización de datos). Sáltate el resto hasta que estés escribiendo un paper.
• Estás preparando tu primer envío a revista: aplica las 5 categorías de forma sistemática. Usa el flujo de 10 pasos de arriba.
• Eres postdoc formando a un nuevo miembro del lab: comparte esta guía y pídele que mapee cada una de sus figuras a una de las 5 categorías antes de empezar a dibujar.
• Eres PI eligiendo un stack para tu lab: R + Fiji + Illustrator + SciDraw AI cubre el 95 % del trabajo de figuras de un lab experimental típico. Presupuesta ~40 $/mes para el lab (licencia de Illustrator + SciDraw AI Pro).

---
