KI- und Deep-Learning-Forschungsarbeiten erfordern klare, visuell ansprechende Architekturdiagramme. Von mehrschichtigen neuronalen Netzwerk-Frameworks bis hin zu Protokollen für die kollaborative UAV-Zeitplanung sind diese Abbildungen das Herzstück jedes Methodenteils. Dennoch ist die Erstellung mit Tools wie draw.io oder PowerPoint extrem zeitaufwendig.
Mit über 360 auf SciDraw generierten KI-Systemarchitekturdiagrammen haben wir analysiert, was Forscher tatsächlich benötigen. Die Daten zeigen einen starken Fokus auf Modell-Framework-Diagramme, Feature-Extraction-Pipelines, Datenfluss-Architekturen und Flussdiagramme für Optimierungsalgorithmen. Dieser Leitfaden zeigt Ihnen anhand realer Beispiele, wie Sie jeden Typ erstellen.

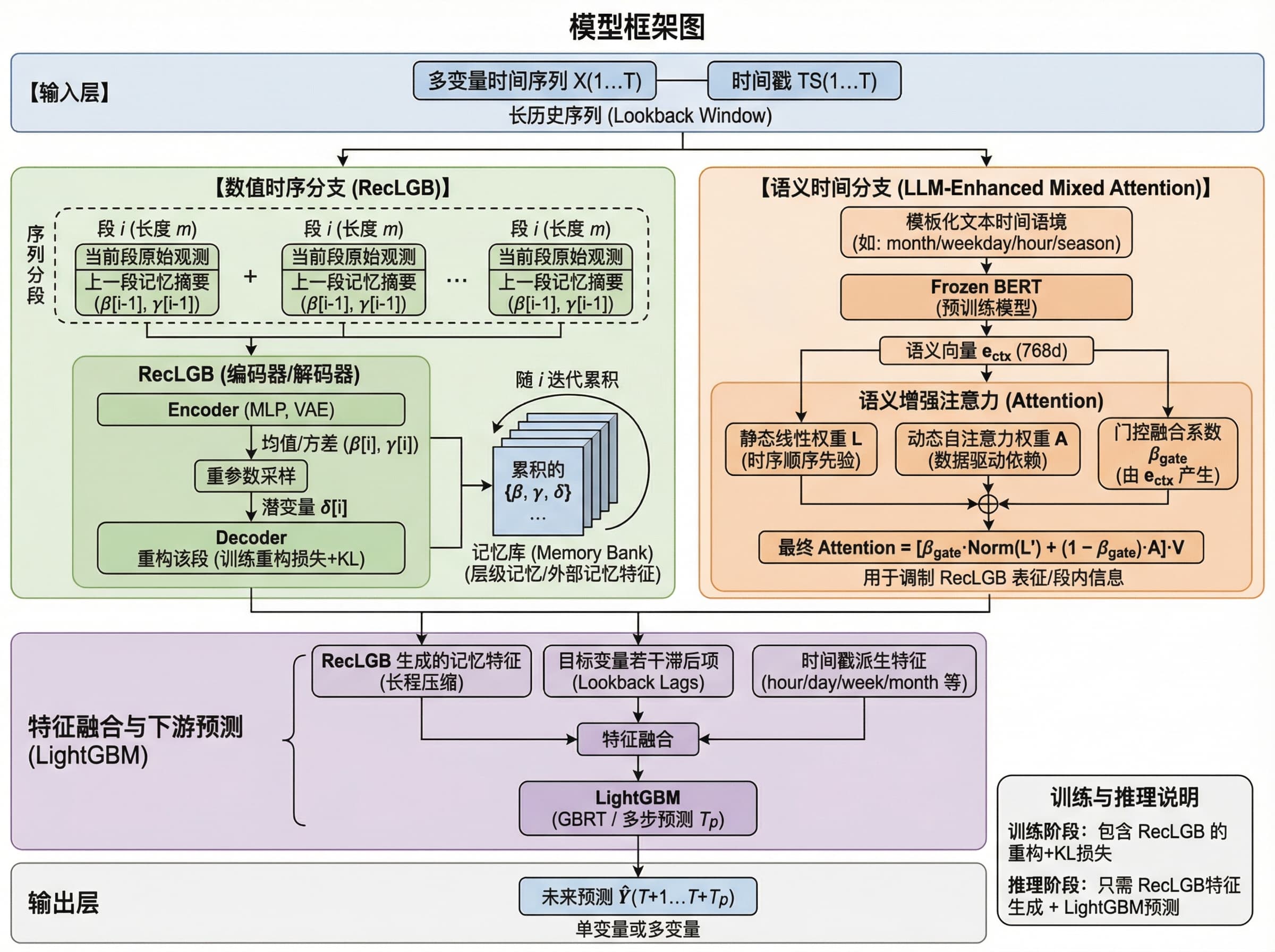

KI-generiertes Modell-Framework-Diagramm mit Input-Layer, zeitlicher Kodierung und Vorhersagemodulen
Was KI-Forscher zeichnen
Basierend auf der Keyword-Analyse von 368 realen KI-System-Prompts sind die wichtigsten Themen:
- Datenfluss und Pipelines (49 % erwähnen „data“, 34 % „data flow“)
- Neuronale Netzarchitekturen (26 % „network“, 25 % „architecture“)
- Modulbasierte Frameworks (28 % „module“, 21 % „modules“)
- Merkmalsextraktion (Feature Extraction) (27 % „feature“, 26 Nennungen von „feature extraction“)
- Optimierungsalgorithmen (19 % „optimization“)
- Vorhersagemodelle (16 % „prediction“)
Die häufigsten Bigramme zeichnen ein klares Bild: „architecture diagram“ (37 Nennungen), „neural network“ (34), „data flow“ (34) und „feature extraction“ (26) dominieren das Feld.
Diagramme für neuronale Netzarchitekturen
Zeitreihen-Vorhersagemodell
Eines der detailliertesten Architekturdiagramme aus unserer Community zeigt ein vollständiges Framework für die multivariate Zeitreihenvorhersage:
Model Framework Diagram:
1) Input Layer:
- Input consists of multivariate time series X(1…T)
and corresponding timestamps TS(1…T)
(labeled as "lookback window/long historical sequence")
2) Temporal Encoding Module:
- Timestamps processed through positional encoding
- Learnable temporal embeddings
3) Feature Extraction:
- Multi-head self-attention mechanism
- Convolutional feature maps
4) Prediction Head:
- Output: forecasted values Y(T+1…T+H)
Academic paper style, vector illustration,

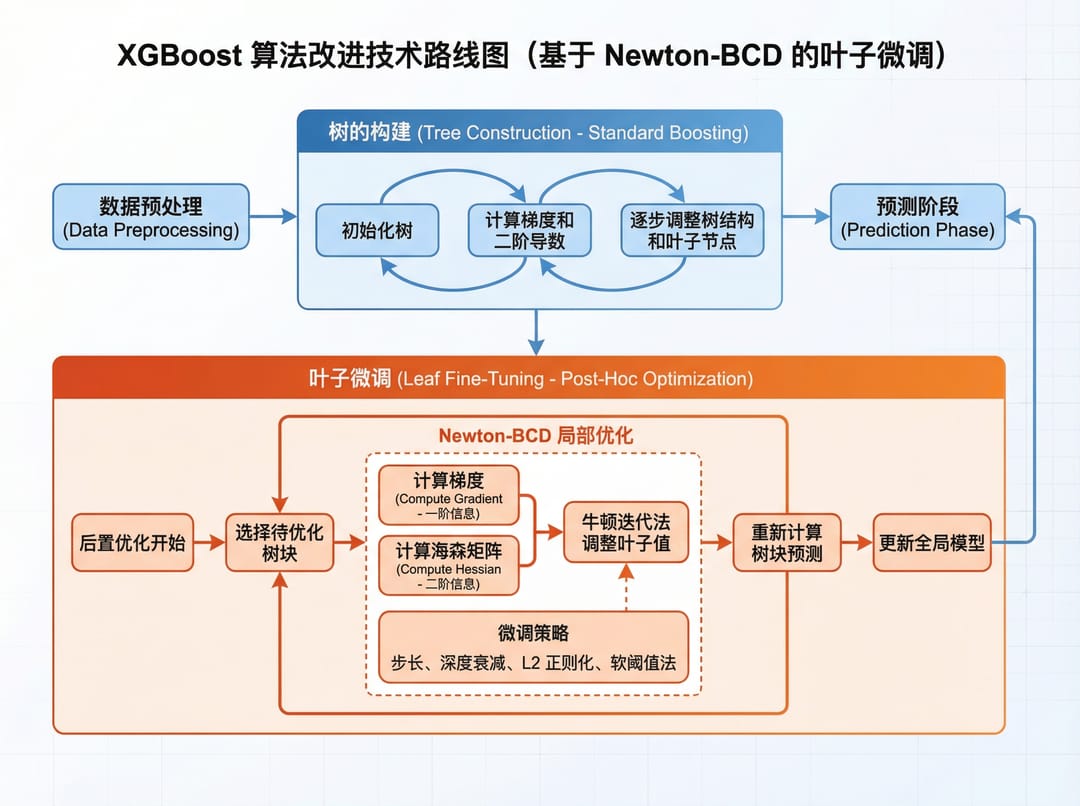

soft color scheme with blue-green palette.Roadmap zur Verbesserung des XGBoost-Algorithmus
Roadmap for improving XGBoost algorithm,
focusing on leaf fine-tuning
(Newton-BCD for post-optimization).
Show: original XGBoost tree structure →
leaf value initialization →
Newton-BCD optimization iterations →
convergence criteria check →
pruned and fine-tuned tree output.
Include performance comparison metrics.
Algorithm design academic paper style.
Roadmap zur Algorithmusverbesserung durch XGBoost-Leaf-Feintuning
Algorithmus-Flussdiagramme
Flussdiagramme gehören zum Standardrepertoire von KI-Papers. Forscher benötigen sie für Methodenteile, und sie müssen akademischen Standards entsprechen.

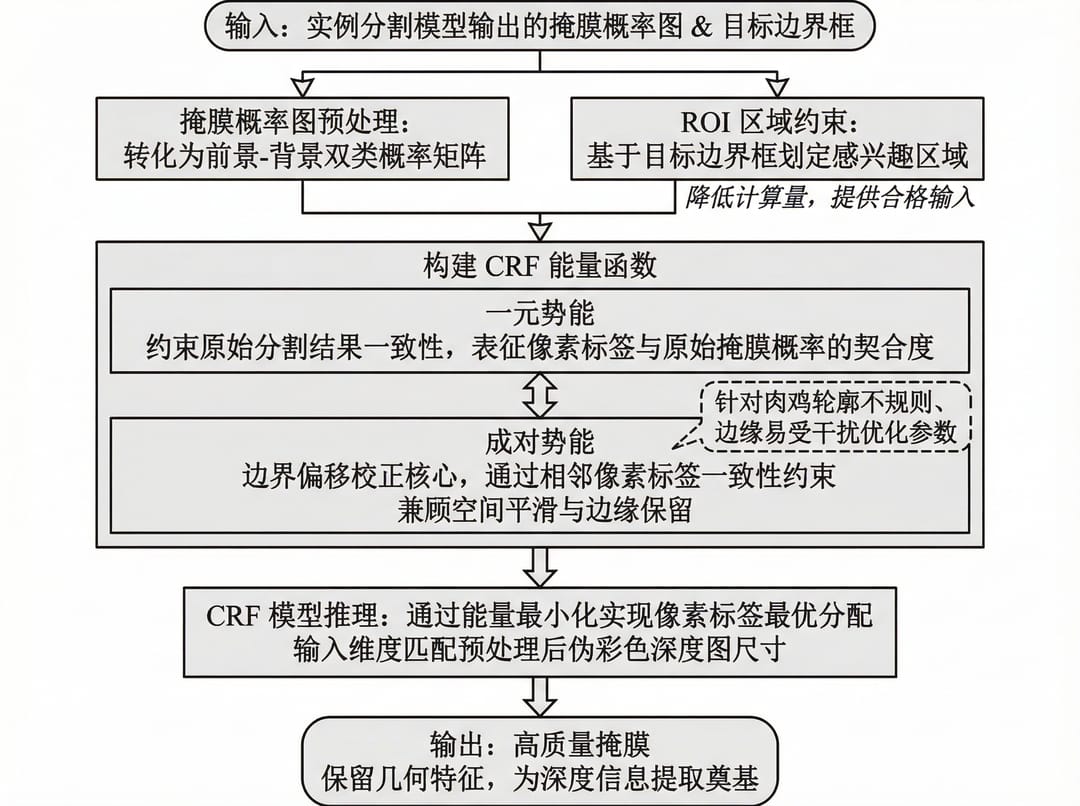

CRF-basierte Grenzoptimierung
Flowchart conforming to academic paper standards,
focusing on process logic with extremely concise text.
Theme: "CRF-based Broiler Instance Mask
Boundary Optimization Process."
Steps: Input segmentation mask →
Edge detection → CRF energy function construction →
Unary potential (appearance model) +
Pairwise potential (spatial smoothness) →
Mean-field inference iterations →
Refined boundary output.
Clean academic flowchart, minimal text labels.
Flussdiagramm zur CRF-basierten Grenzoptimierung von Instanzmasken

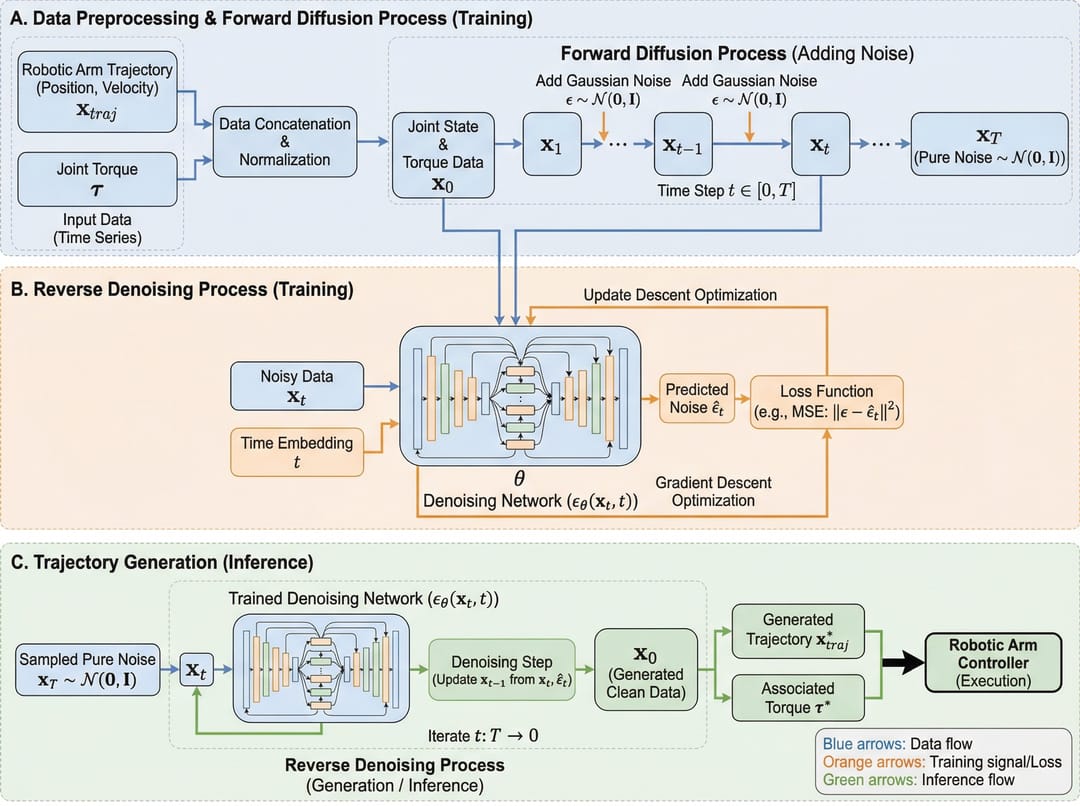

Diffusionsmodell für die Robotersteuerung
Algorithm flowchart for robotic arm control.
Input: trajectory of robotic arm motion
and corresponding torque data.
Processing: hierarchical diffusion model
with noise injection schedule,
denoising steps with conditional guidance.
Output: executed trajectory matching expert demonstrations.
Evaluation: trajectory error metrics, torque smoothness.
Robotics + deep learning paper style.
Hierarchisches Diffusionsmodell zur Trajektoriengenerierung für Roboterarme
Multi-Modul-Systemarchitekturen

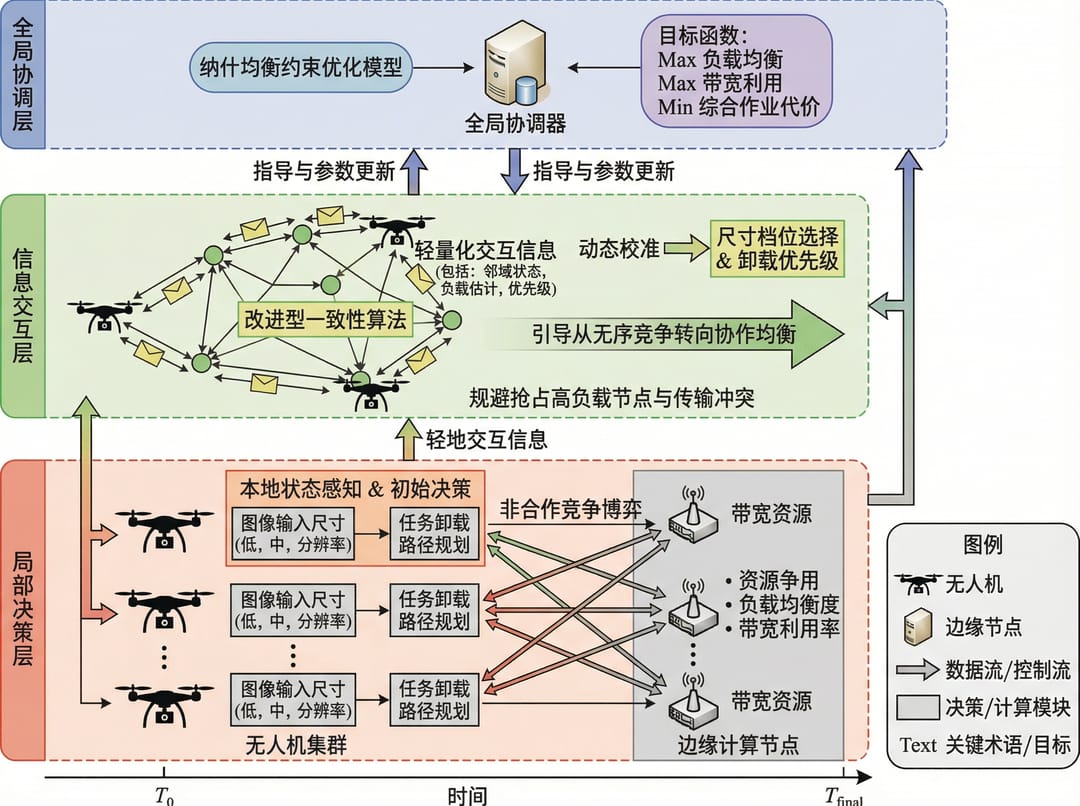

Kollaborative UAV-Zeitplanung
Die Edge-Cloud-Kollaboration von UAVs (unbemannte Luftfahrzeuge) ist ein aktuelles Forschungsgebiet mit komplexen Multi-Modul-Architekturen:
Collaborative scheduling protocol for large-scale
unmanned aerial vehicle (UAV) clusters.
Integrate UAV image input size selection
and task offloading path planning.
Three-tiered architecture:
- UAV layer: trajectory planning + image capture
- Edge layer: local inference + task queue
- Cloud layer: heavy model + global optimization
Data flow arrows between tiers,
latency and energy consumption constraints labeled.
Technical architecture diagram, IEEE style.
Architektur des kollaborativen UAV-Edge-Cloud-Scheduling-Protokolls

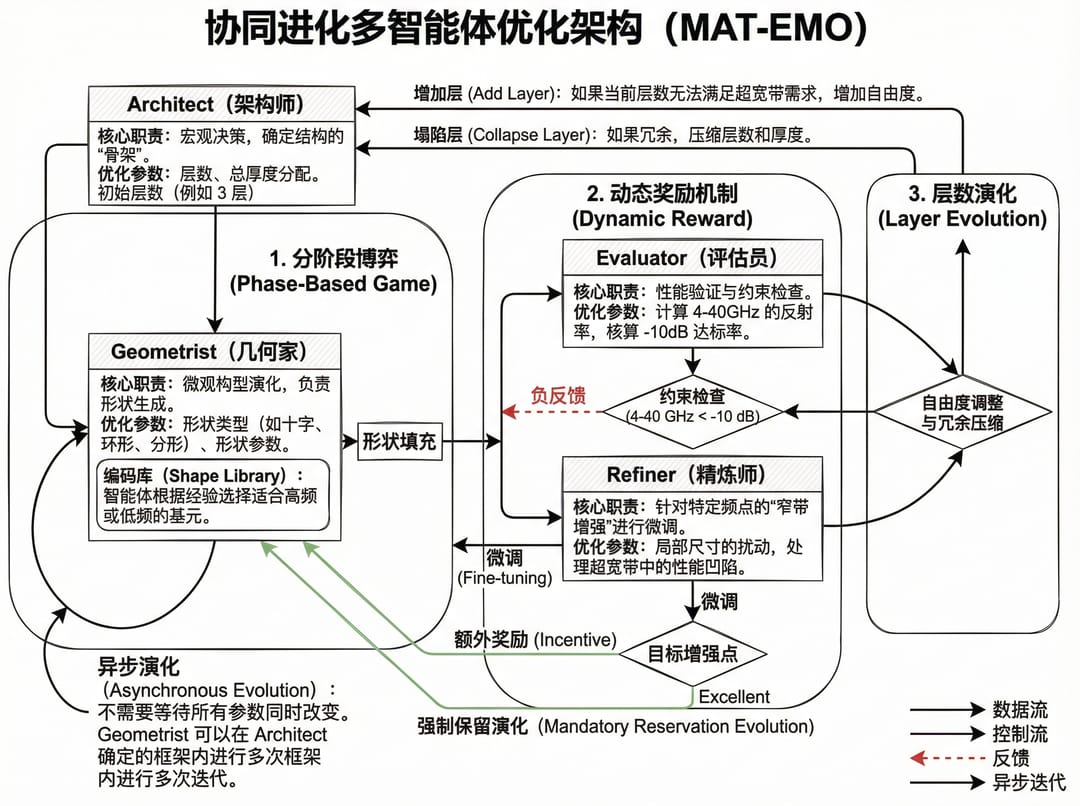

Multi-Agenten-Optimierungs-Framework
Co-evolutionary Multi-Agent Optimization Architecture (MAT-EMO).
Agent Role Allocation table:
- Architect: structure optimization
- Explorer: search space expansion
- Exploiter: local refinement
- Evaluator: fitness assessment
Show agent communication topology,
shared memory pool for population exchange,
co-evolutionary cycles with performance feedback.
Academic paper figure, optimization conference style.
Koevolutionäre Multi-Agenten-Optimierungsarchitektur
Forschungs-Framework-Diagramme

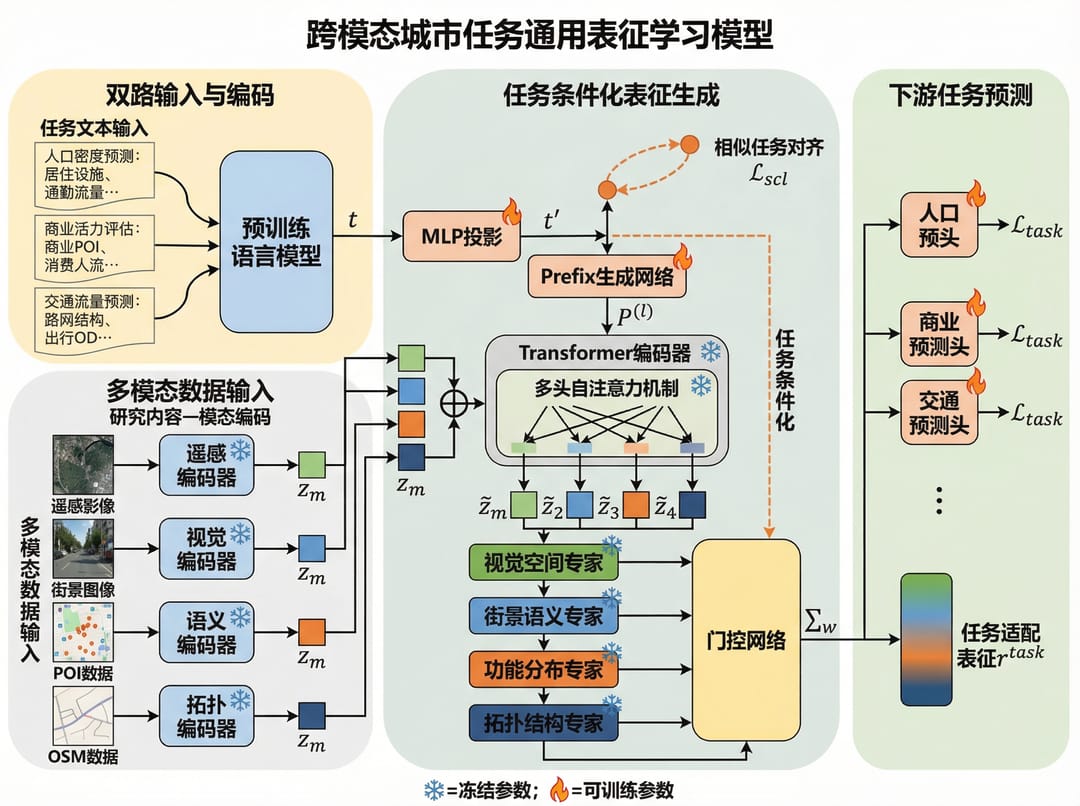

Drei-Sektionen-Modul-Layout
Ein beliebtes Layout-Muster unterteilt das Diagramm in drei verschiedene Abschnitte:
Diagram divided into three sections from left to right,
distinguished by light-colored rounded rectangle backgrounds.
Title text centered at the top.
Color scheme: soft, mainly light blue, light green,
light purple pastel tones.
Section 1: Data preprocessing and input
Section 2: Core model architecture with sub-modules
Section 3: Output and evaluation metrics
Connecting arrows showing data flow between sections.
Academic paper style, clean vector illustration.
Drei-Sektionen-Forschungs-Framework mit Pastell-Farbschema

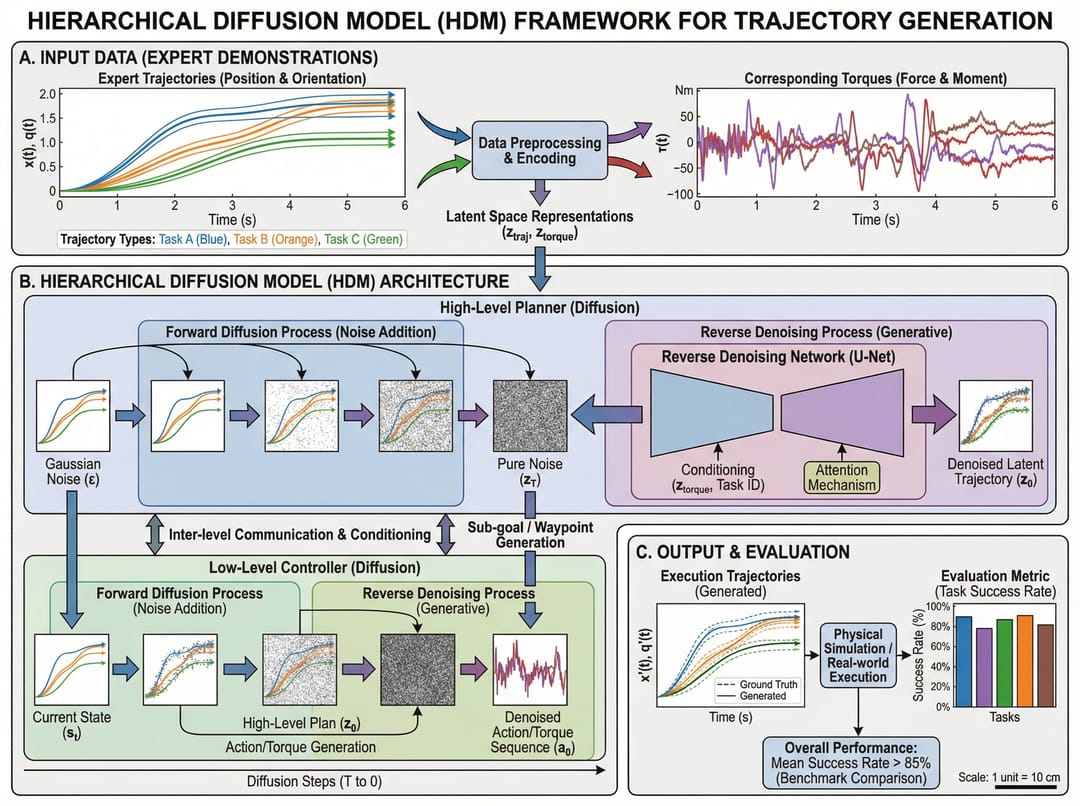

Methodisches Framework
Methodological framework diagram.
Approach: hierarchical diffusion model.
Inputs: expert trajectories and corresponding torques.
Output: executed trajectory.
Evaluation metrics: trajectory tracking error,
torque smoothness score, success rate.
Show training phase (top) and inference phase (bottom).
Loss function components labeled.
Machine learning paper methods section style.
Methodisches Framework eines hierarchischen Diffusionsmodells
Tipps zum Schreiben von Prompts für KI-Architekturdiagramme
Strukturelle Elemente, die funktionieren
Basierend auf der Analyse von 368 KI-System-Prompts weisen erfolgreiche Diagramme diese strukturellen Muster auf:
| Muster | Häufigkeit | Zweck |
|---|---|---|
| „Divided into sections“ | 47 Nennungen | Erzeugt eine klare visuelle Hierarchie |
| „Input → Output“-Fluss | 33 % der Prompts | Etabliert die Daten-Pipeline |
| Farbschema spezifiziert | 55 Nennungen | Gewährleistet visuelle Konsistenz |
| Modulbenennung | 28 % | Klärt die Rollen der Komponenten |
| „Academic paper“-Stil | 20 % | Setzt einen professionellen Ton |
Wichtige Komponenten, die spezifiziert werden sollten
- Eingabeformat: „multivariate Zeitreihen X(1…T)“ statt nur „Dateneingabe“
- Modulnamen: Verwenden Sie die tatsächlichen Modulnamen aus Ihrem Paper
- Datenflussrichtung: „von links nach rechts“ oder „von oben nach unten“
- Farbschema: „sanfte Pastelltöne“ oder „blau-grüne Palette“ für bessere Lesbarkeit
- Layout-Typ: „dreispaltig“, „hierarchisch“, „kreisförmig“
Was zu vermeiden ist
- Zu viele Module: Beschränken Sie sich zur besseren Übersichtlichkeit auf 5–7 Hauptkomponenten
- Fehlende Verbindungen: Jedes Modul sollte klare Eingangs-/Ausgangspfeile haben
- Inkonsistente Granularität: Mischen Sie keine High-Level-Blöcke mit detaillierten Unterkomponenten
- Fehlende Legende: Fügen Sie eine Farb-/Symbollegende hinzu, wenn Sie mehrere visuelle Codes verwenden
Starten Sie mit der Erstellung von KI-Architekturdiagrammen
Transformieren Sie Ihre KI-Forschungsvisualisierung:
- Besuchen Sie SciDraw AI Drawing
- Wählen Sie die Vorlage System Architecture
- Beschreiben Sie die Module, den Datenfluss und die Verbindungen Ihres Modells
- Generieren Sie ein publikationsreifes Architekturdiagramm
Schließen Sie sich Hunderten von KI-Forschern an, die SciDraw bereits nutzen, um ihre neuronalen Netzarchitekturen, Algorithmus-Flussdiagramme und Modell-Framework-Illustrationen zu erstellen.
