一张水文地质剖面图能做到钻孔柱状图表做不到的事:让读者一眼看清水从哪里来、往哪里去、被什么挡住。从山前坡地向下延伸到冲积平原,剖面图展示了粗砾如何过渡为细粒沉积、含水层在哪里尖灭于隔水层之上、地下水位又朝哪个方向下降。把这张图画对了,地质工作者、评审专家和土建工程师就能对着同一个场地讨论,而不必再为文字表述争来争去。
本文讲两类环境与岩土工作离不开的图:一类是展示地下水赋存状态的地质剖面图,另一类是展示水和物料如何在工程系统中流动的工艺流程图——处理工艺、修复方案与技术路线。这两类图的原则重叠之处比你想象的多,把它们都画好,报告才能真正读得懂。
水文地质剖面图必须画出什么
一张好的剖面图,是沿选定剖面线对地下按比例做的一个垂直切片,把水的故事讲明白。如果你刚开始画剖面,最快出干净初稿的办法,是用大白话把剖面线描述给 SciDraw AI 示意图生成器,再修改它排布出来的地层。
承重的要素包括:
- 地形面——沿剖面线的地表起伏,并注明真实的垂直放大倍数(如 10 倍),免得有人误读坡度。
- 地层单元——砾、砂、粉土、黏土、基岩——每一种用一致的填充或晕线图案,并配图例。
- 含水层与隔水层——必须清晰区分,因为整张图的重点就是哪些层导水、哪些层隔水。
- 地下水位或承压水头面——画成一条线,并标出水力梯度方向。
- 流向——用箭头表示地下水运动,通常自山前向平原顺坡而下。
- 钻孔与控制点——约束解释的那些井,并标出过滤器(滤水管)段。
把该放进数据表的杂项留在表里:完整的岩性描述、粒度百分比、每一个次要透镜体。如果某个细节不改变读者对流动或封闭状态的理解,就别放进剖面图。
从山前到平原的剖面
这是盆地水文地质中的经典剖面,值得用心排布。
把补给区——山前,地形陡峭、物质粗大且渗透性好——放在左侧,让平原向右下降。展示沉积物向盆地内部变细:山前为砾石,渐变为砂,再到平原之下的粉土与黏土。标出黏土隔水层在何处把上部潜水含水层与下部承压含水层分隔开,并画出承压含水层的水头面——在自流地段,它会高出隔水顶板。
记住几条规则:
- 注明垂直放大倍数。 剖面几乎总是垂向拉伸的。说清楚拉伸了多少,并在全图保持一致。
- 图例统一。 每个单元只用一种图案,只定义一次。别让同一种晕线代表两种材料。
- 画出流动,而不只是暗示。 沿水位线的一组箭头,比一段文字更快传达梯度方向。
- 钻孔对齐真实位置。 把远处的井如实投影,而不是悄悄挪到剖面线上。
从剖面图到工艺流程图
一旦地下水抵达水井、河流或修复系统,故事就变成了"过程"——而工艺流程图遵循另一套规范。比如一张水处理工艺流程图,从左到右读成一串单元操作:取水、混凝、沉淀、过滤、消毒、配水。要根据描述排布这些环节,SciDraw AI 流程图生成器能处理好方框与箭头的结构,让你专注于工艺本身。
一张清晰的环境工程流程图,与好的流程示意图讲究的是同一套纪律——单一阅读方向、带标签的箭头、没有装饰性噪声。如果你读过我们的 实验流程图绘制指南,同样的排布逻辑在这里照样适用:对齐等价阶段,给有含义的箭头加标签(流量、投加量、停留时间),用留白而非层层嵌套的方框来分组。
工程技术路线图是它的近亲。它按阶段——场地勘察、可行性、设计、中试、全规模——把一个项目或研究计划铺开,并标出依赖关系与决策节点。把它当成带里程碑的流程图,而非一条装饰过的时间轴。
一段可套用的提示词
用 AI 起草剖面或工艺流程时,要把结构描述精确。下面这段提示词能生成一份可用的初稿:
Draw a hydrogeological cross-section from a mountain front (left) descending
to an alluvial plain (right), with 10x vertical exaggeration.
Layers, top to bottom:
- Coarse gravel near the mountain front, grading basinward into sand,
then silt, then clay under the plain
- An unconfined shallow aquifer in the upper sand/gravel
- A clay aquitard separating it from a confined deep sand aquifer
- Bedrock basement below
Show:
- Water table as a dashed line sloping down toward the plain
- Blue arrows indicating groundwater flow from recharge zone to plain
- Three boreholes with screened intervals
- A legend for each unit and a labeled vertical exaggeration

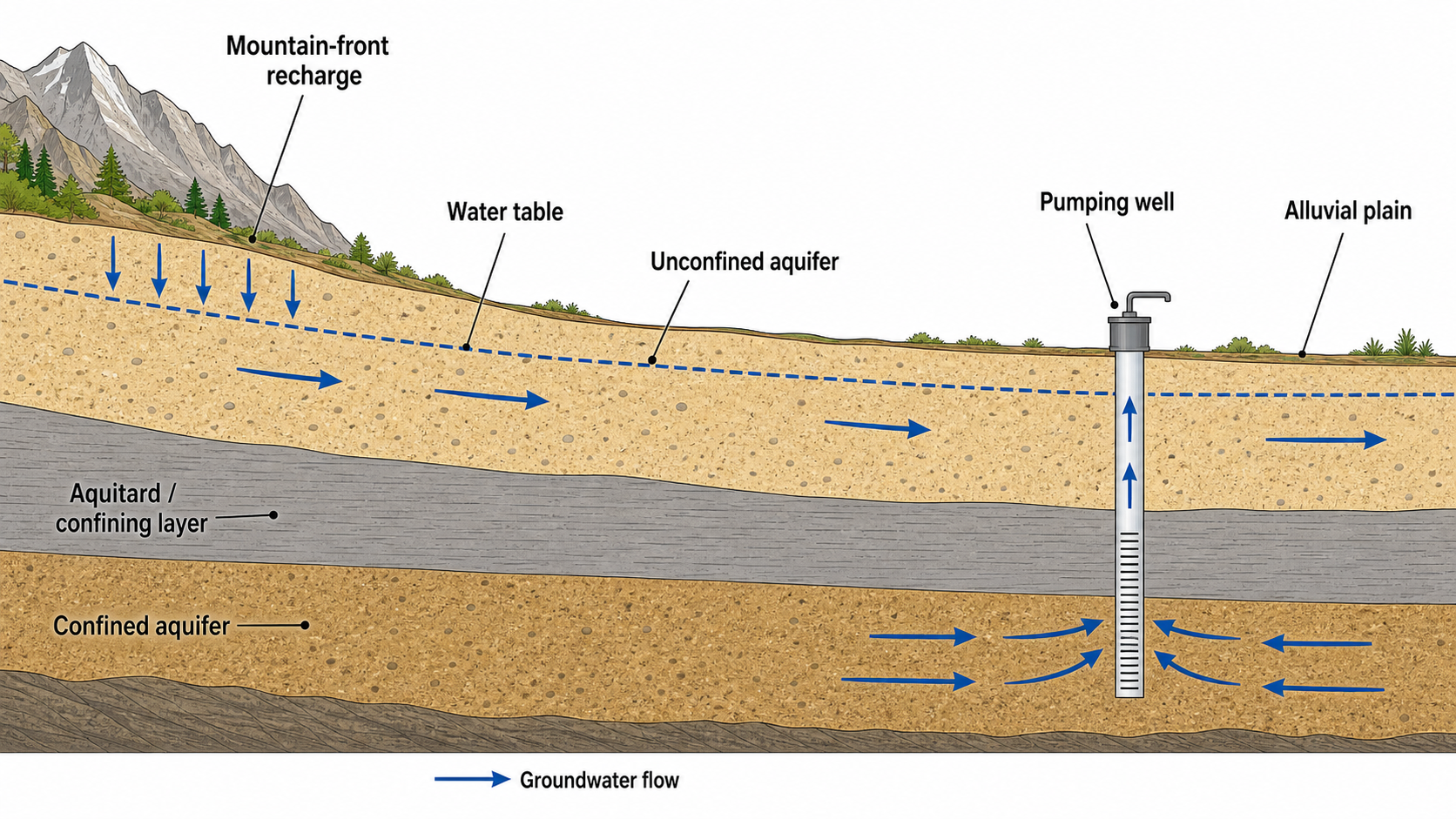

一幅从山前到平原的水文地质剖面——分层含水层、地下水位与地下水流向箭头。
提示词要如实。工具负责摆放和美化元素;地质判断由你来做,每一条地层界线和每一支流向箭头都要与你的数据核对。
常见错误
- 未注明垂直放大倍数。 一张拉伸过却不写倍数的剖面,把每一个坡度都变成了谎言。
- 含水层与隔水层画得一样。 如果隔水层看起来和含水层一样,读者就看不出是什么在封闭这些水。
- 流向箭头与梯度矛盾。 箭头必须指向顺坡下游;方向画反是事实错误,不是风格选择。
- 钻孔悬浮到剖面线上。 把 500 米外的井投影过来却不说明,会误导读者对控制程度的判断。
- 工艺流程回流不清。 处理工艺中的回流(循环)物流需要清晰、带标签的返回箭头,否则物料平衡就读错了。
投稿前自查清单
- 读者能否仅凭图辨认出每个含水层、隔水层和流向?
- 垂直放大倍数是否已注明且全图一致?
- 图例是否涵盖了所有用到的图案,没有重复?
- 工艺流程图里是否只有一个阅读方向,回流物流是否已标注?
- 钻孔位置与滤水管深度是否与原始柱状图一致?
一张通过这份清单的剖面图或工艺流程图,能把一摞钻孔数据变成整个项目团队可以共同推理的东西。准备动手时,把你的场地或处理工艺描述给 SciDraw AI 示意图生成器,再逐步精修——它帮你越过空白画布,把时间花在水文地质上,而不是画图上。
