免费电路图制作工具
用纯文字描述即可绘制电路原理图
描述你的电池、电阻、开关、灯泡和LED，AI即可使用标准电路符号绘制清晰的电路图——适用于物理作业、电子项目和工程报告。

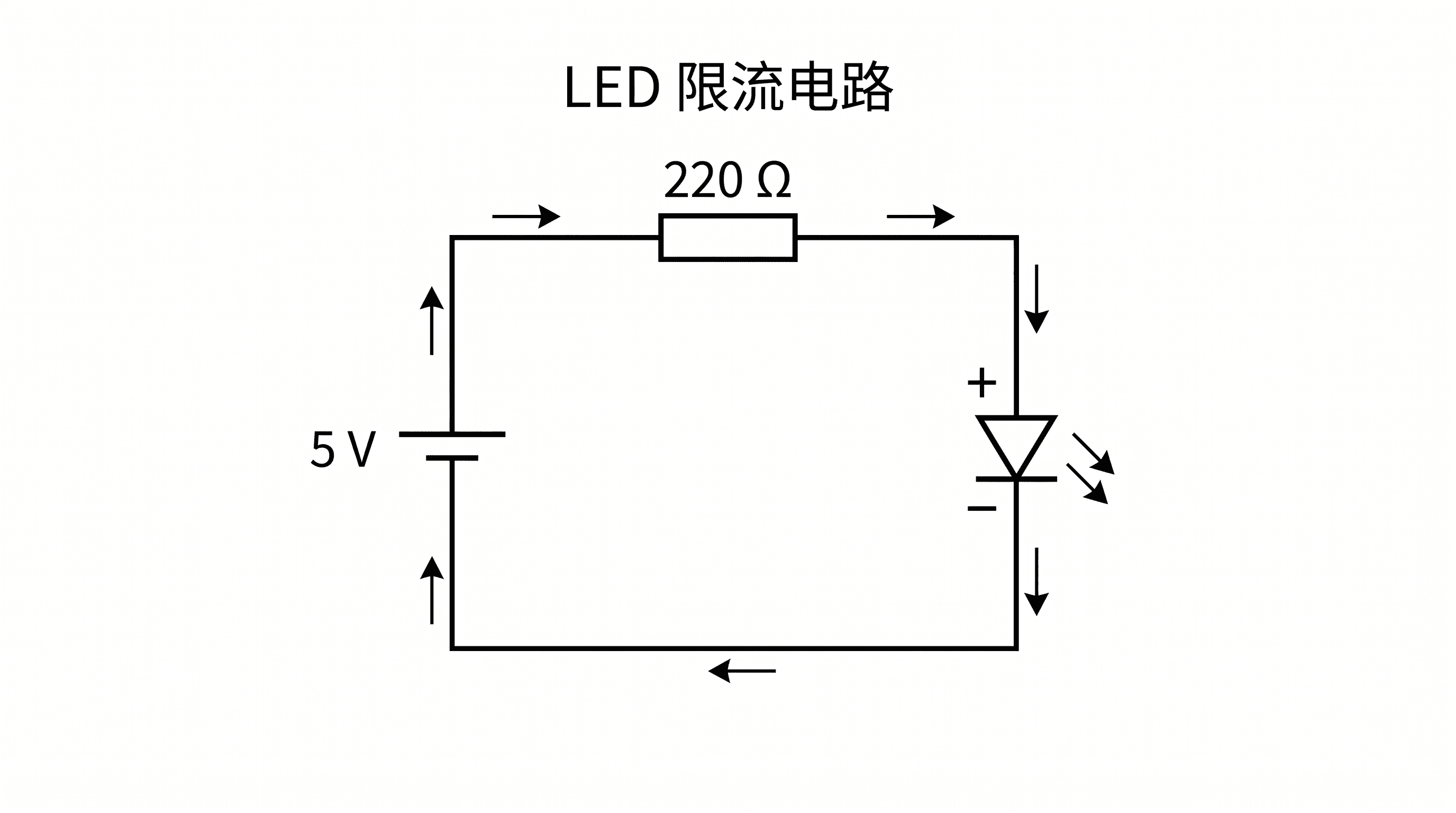

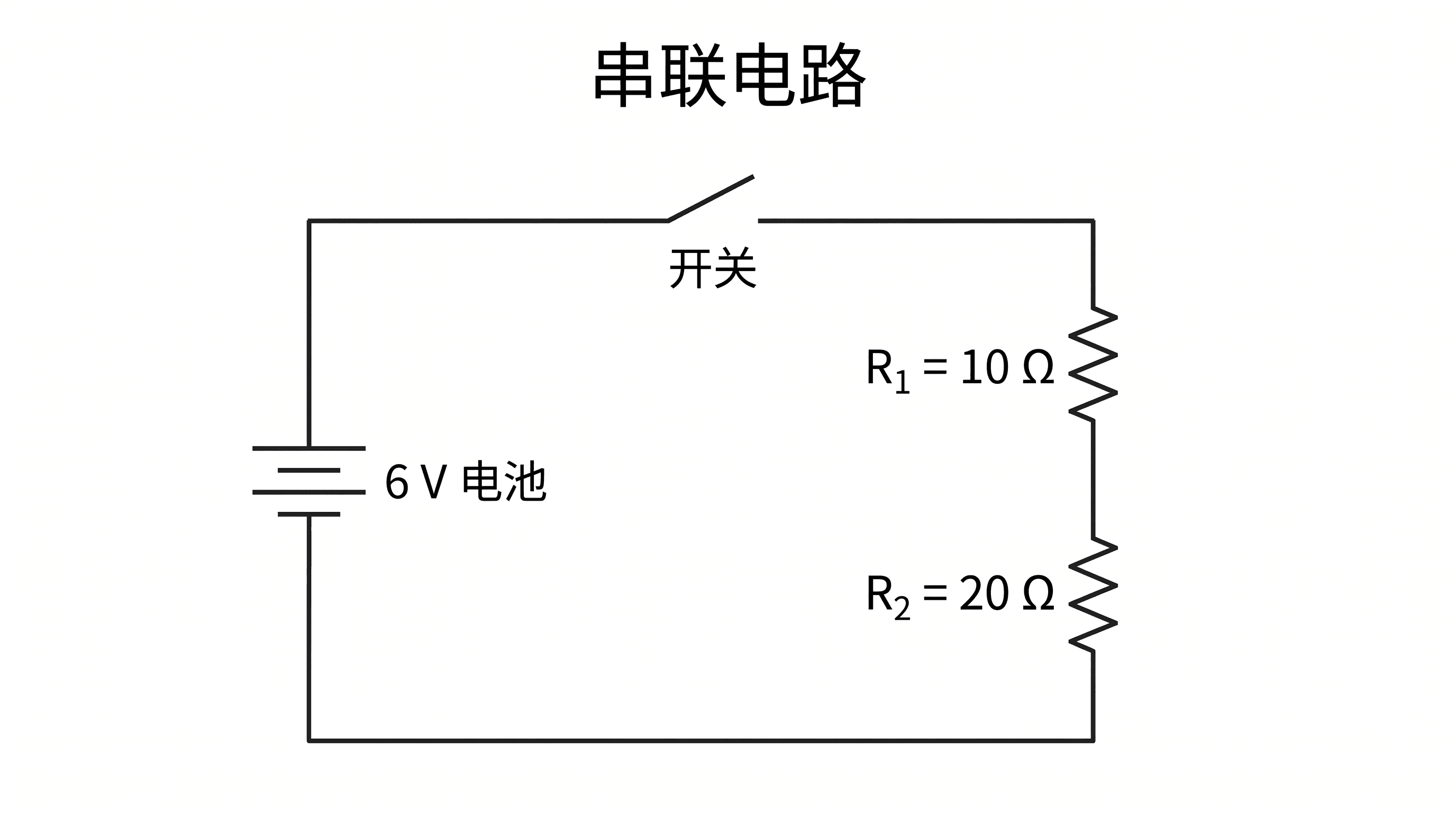

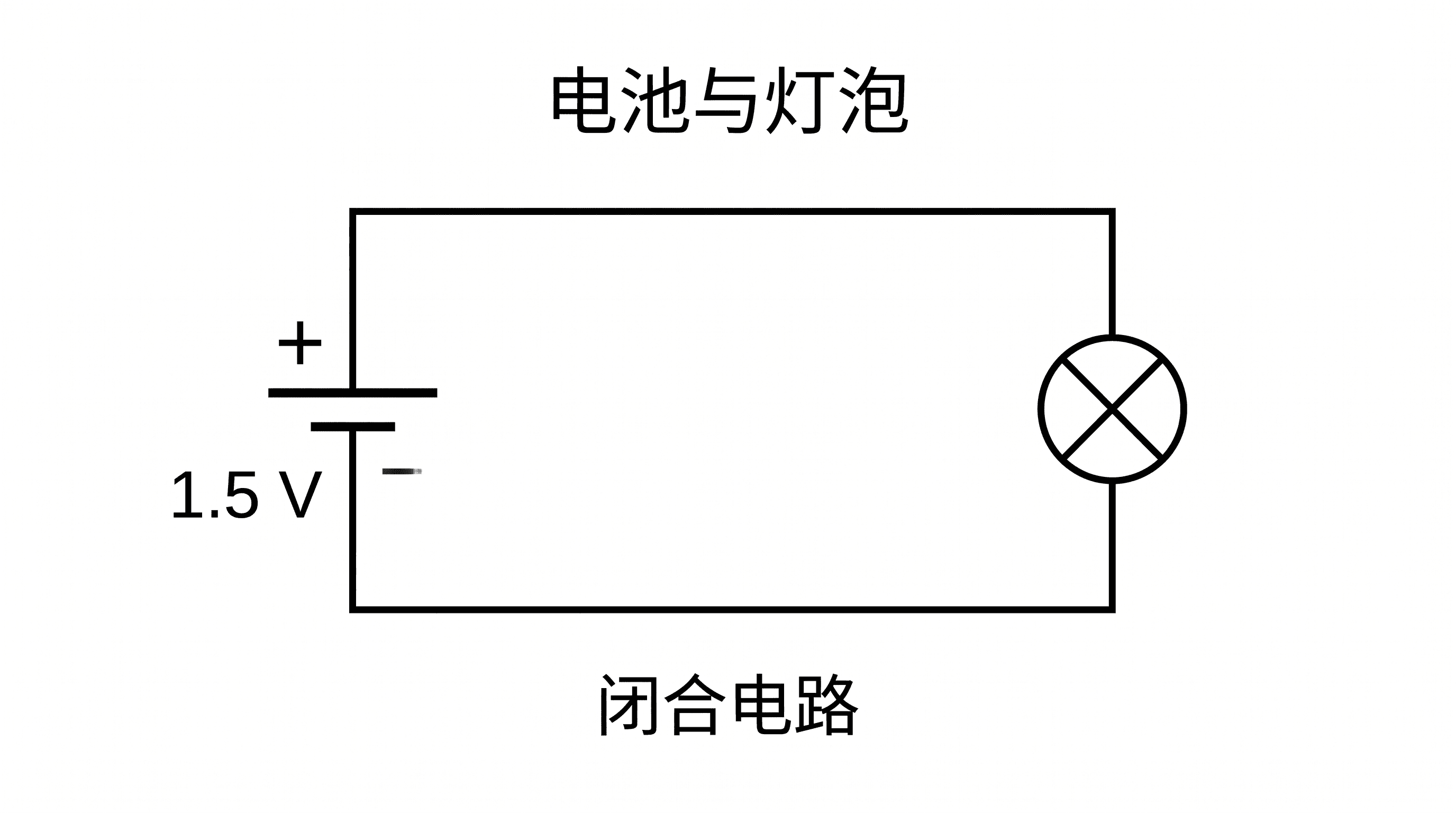

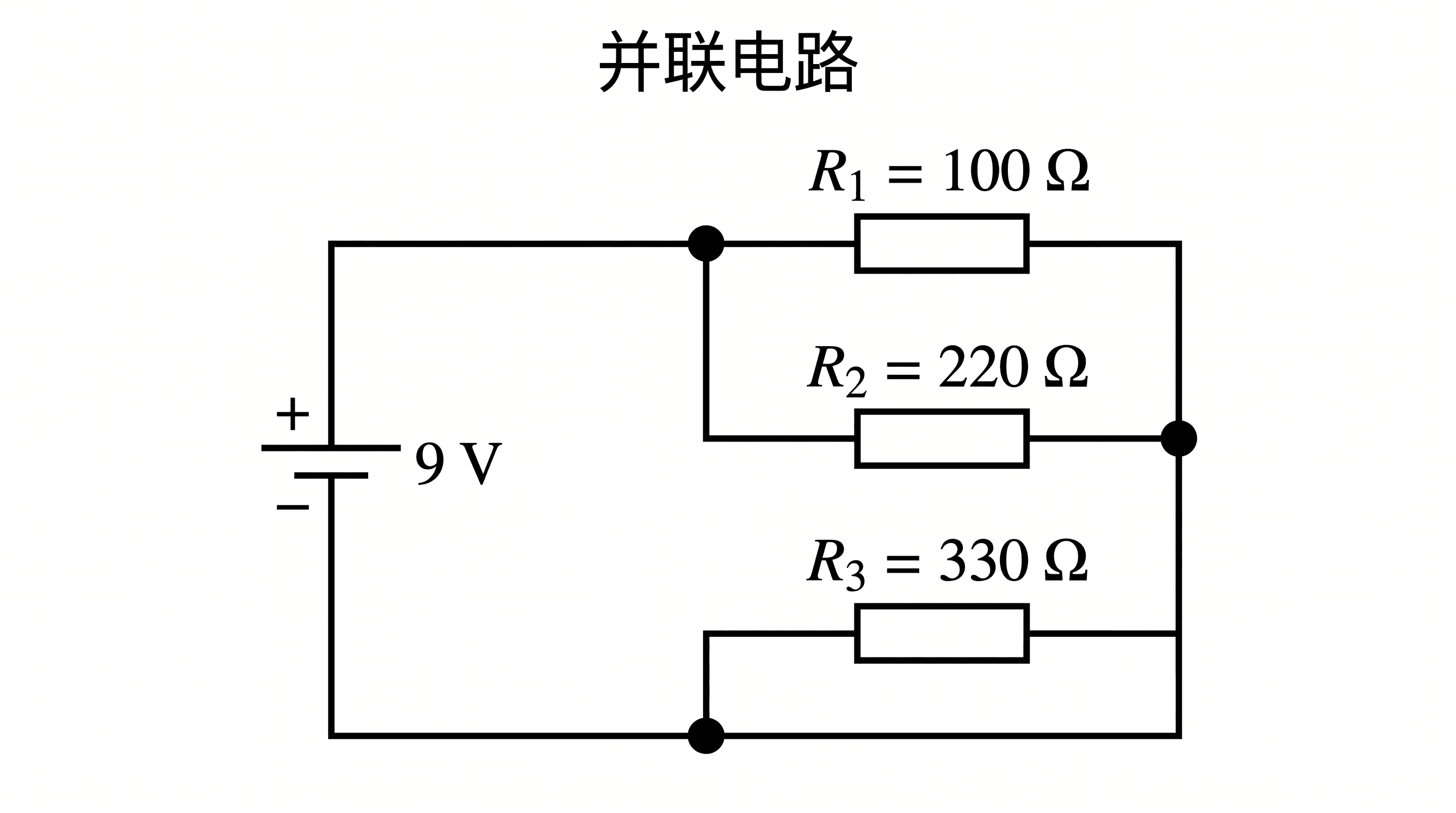

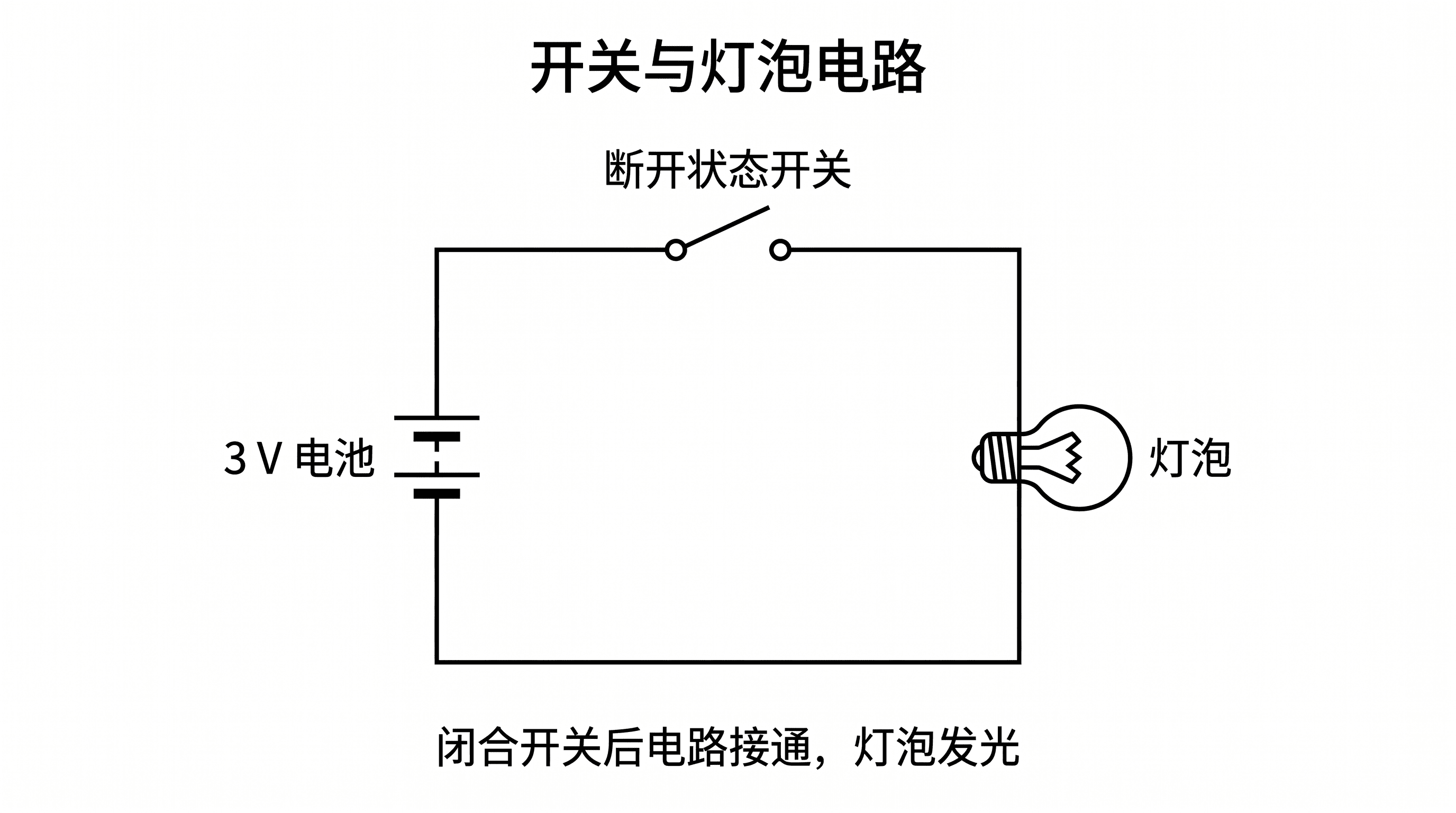

电路图示例
点击任意示例加载其提示语，或将其作为自定义电路图的起点。
什么是电路图？
电路图（也称电气或电子原理图）是用标准符号而非元件实物图来展示电路各部分如何连接的简化图形。每个元件——电池、电阻、开关、灯泡、LED——都有约定俗成的符号，导线则以直线表示它们如何接成回路。这款电路图制作工具能将文字描述转化为清晰、带标注的原理图：你描述电源、元器件及其数值以及连接方式，AI即可绘制出符号正确、走线规整（直角连线）、标注清晰的电路图——无需绘图基础或CAD软件。
为什么要使用电路图制作工具
- 电路图是物理、电子和工程领域中描述电气与电子电路的通用语言。
- 手绘整齐的符号和横平竖直的直角导线既繁琐又费时，绘制并联支路时尤其如此。
- 学习串联和并联电路的学生，通过标注清晰的电路图比阅读大段文字理解得更透彻。
- 教师和实验指导老师需要能快速制作、用于学案、幻灯片和考题的电路图。
- 修改数值、增加元件或将串联改为并联后重新生成，远比手动重画快得多。
如何画电路图
先确定电源——电池或电池组及其电压。列出电路中的元器件（电阻、开关、灯泡、LED、电容、电表）及其数值，并说明连接方式：串联（单回路，依次相连）还是并联（在同两点间分成不同支路）。如有需要，可补充开关状态、电流方向或正负极标记等细节。生成电路图后，检查符号、连接和标注是否符合预期，如有不清晰之处，修改描述后重新生成。请注意这是一款绘图工具，电路的电学正确性需由你自行核实。

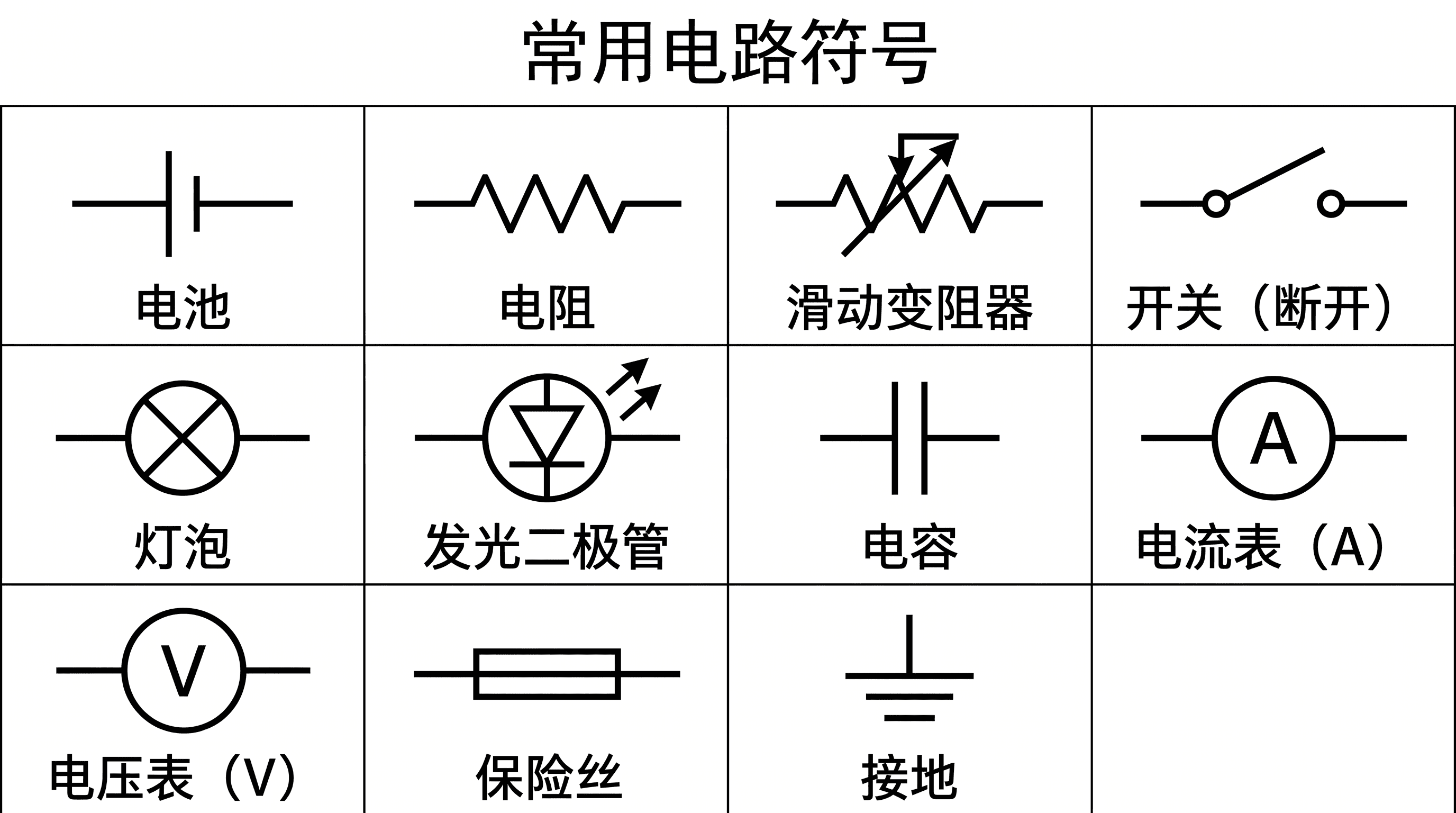

常见电路符号
- 电池 / 电池组——电源；单节电池为一对长短线，电池组则由多节电池组成。
- 电阻——限制电流的矩形（或锯齿形）符号，通常标注以欧姆为单位的阻值。
- 开关——导线上断开或闭合的缺口，用以断开或接通电路。
- 灯泡 / LED——灯的符号或带箭头的二极管符号，通电时发光。
- 导线与节点——直线连接线，用圆点标记导线电气相连的节点。
- 电流表 / 电压表——标有A（串联，测电流）或V（并联，测电压）的圆圈。
电路图制作工具 FAQ
什么是电路图？
电路图是用电池、电阻、开关、灯泡和导线等标准符号，展示电气或电子电路各元件如何连接的简化图形。它也称电气原理图或电路原理图，能让电路的布局和连接关系一目了然。
如何在线制作电路图？
用文字描述你的电路——电源及其电压、元器件及其数值，以及它们以串联还是并联的方式连接。这款在线电路图制作工具随后会为你绘制出符号正确、走线规整的电路图，无需CAD软件或绘图基础。
可以同时绘制串联和并联电路吗？
可以。只需说明元件是串联还是并联即可。串联电路中各元件在单一回路中依次相连，流过每个元件的电流相同；并联电路中各元件位于同两点间的不同支路上，每条支路获得全部电压。你可以描述其中任意一种，或两者的组合。
它会仿真电路吗？是否使用标准符号？
SciDraw AI 使用标准电路符号（电池、电阻、开关、灯泡、LED、电容、电流表、电压表等）绘制清晰的原理图。它是一款绘图和标注工具，而非 SPICE 式的电路仿真器——不会计算电流电压，也不保证电路在电学上正确，因此请务必自行核对数值与连接。
免费吗？
每次生成消耗少量积分。新账户赠送免费积分，无需订阅即可绘制电路图。
可以用于物理课或实验报告吗？
可以。电路图生成器制作的原理图清晰、有标注，非常适合物理作业、电子项目、学案和实验报告。由于它是绘制而非仿真，在用于正式作业前，请先确认电路在电学上正确。
