PLC 梯形图生成器
逐个梯级写出逻辑，直接生成梯形图
按顺序写每个梯级：哪些触点串联、哪些并联、最后驱动哪个线圈。SciDraw AI 画出左右母线、带编号的梯级、触点和输出线圈，并按你给的地址和名称逐一标注。

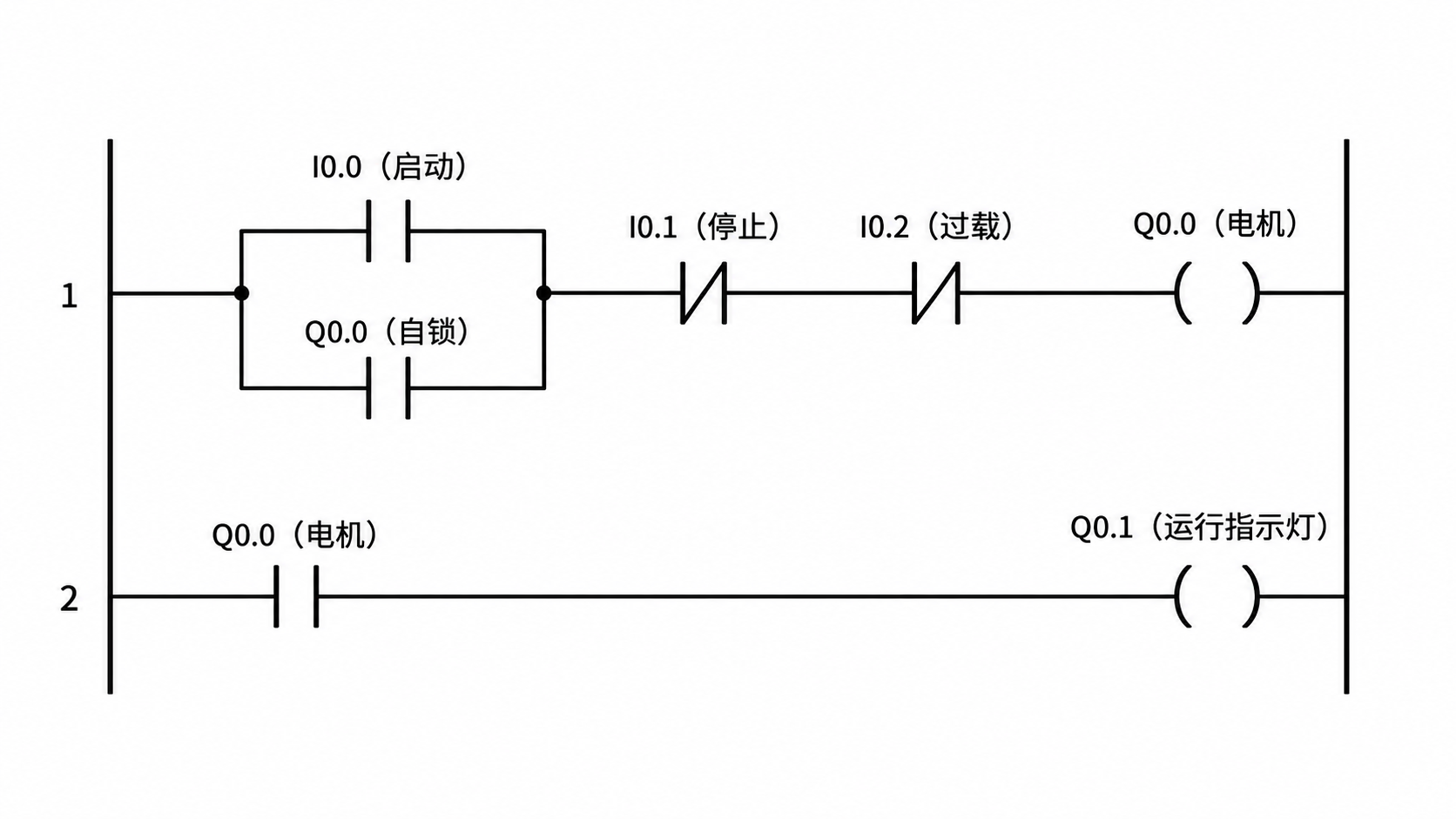

梯形图示例
点击示例即可填入描述。
这个梯形图生成器能做什么？
它根据逐个梯级的文字描述画 PLC 梯形图。你写的每个梯级变成左右母线之间的一行：触点从左边开始串联，“或”条件画成下方的并联支路，最右端是一个输出线圈。地址和名称按你输入的原样标注。生成的是一张图片，适合放进 PLC 课程设计、实验报告、毕业论文、设备维护文档和培训课件。
为什么要画梯形图
- 梯形图沿用继电器电路的画法，电工和学生一眼就能看懂控制逻辑。
- PLC 课程设计、实验报告和毕业论文通常要求附上程序的梯形图，不能只有文字说明。
- 讲课或培训时，一张只有几个梯级的干净图片比编程软件截图更容易讲清楚。
PLC 梯形图怎么画
先画左右两条竖直的母线，梯级从上到下依次编号。每个梯级从左母线开始画条件：常开触点是两条平行短竖线，常闭触点在中间加一条斜线。必须同时满足的条件串联，满足其一即可的条件并联，并联支路画在被它旁路的触点下方，启保停里的自锁触点就并在启动按钮下面。梯级最右端接一个输出线圈，连到右母线。每个触点和线圈都标上地址和名称。用生成器时，把这些内容按梯级逐条写成文字即可。
梯形图的组成
- 母线：图左右两侧的竖直线，所有梯级都接在两条母线之间。
- 梯级：一行逻辑，从上到下编号。
- 常开触点：两条平行短竖线，对应地址为 1 时接通。
- 常闭触点：两条短竖线中间加斜线，对应地址为 0 时接通。
- 并联支路：画在某个触点下方的触点，构成“或”条件，比如自锁。
- 输出线圈：梯级最右端的圆形符号，梯级接通时得电。
常见问题
描述里要写哪些内容？
先写共有几个梯级，再逐个梯级写出每个触点的类型（常开或常闭）、地址和名称，哪些串联、哪些并联，以及输出线圈。地址按你写的原样标注，比如西门子的 I0.0、Q0.0 或三菱的 X0、Y0，工具不会在不同品牌的地址之间转换。
生成的梯形图能下载到 PLC 里运行吗？
不能。生成的是梯形图的图片，用于报告和教学，不是 PLC 或编程软件可以导入的程序文件，也没有经过仿真或检查。用到实际设备之前，请在 PLC 编程软件里录入并验证逻辑。
能画定时器、计数器或功能块吗？
只含触点和线圈、2 到 4 个梯级、每个梯级不超过 4 个触点时效果最稳定。定时器和计数器可以用文字描述，会画成带标注的方框，但这类元件更容易画错，请仔细核对方框类型、设定值和连线。
生成的图一定正确吗？
生成器会按你的描述来画，但提交前仍请逐个梯级核对：触点类型、串并联关系、地址和线圈。有错时可以重新生成，或在编辑器里修改。工具只画你写的内容，不会判断控制逻辑本身对不对。
生成后还能修改吗？
可以。直接下载高清 PNG，或在编辑器里继续修改。在编辑器里还可以转换成 SVG 矢量文件（10–15 积分）、PowerPoint PPTX 文件（10 积分）或 Visio 文件（20 积分）。
要用多少积分？
每张图 2K 分辨率消耗 5 积分。免费账号注册送 10 积分，每天再送 5 积分；需要更多可以购买套餐或积分包，具体见价格页。
