분자 궤도 다이어그램(MO 다이어그램) 생성기

분자 궤도함수 도표란?

분자 궤도함수(MO) 도표는 분자 궤도함수 이론에서 나온 에너지 준위 도표로, 두 원자의 원자 궤도함수가 결합 및 반결합 분자 궤도함수로 어떻게 결합하는지, 전자가 아래에서부터 어떻게 채워지는지를 보여줍니다. 이 생성기는 분자의 일반 텍스트 설명을 화학자들이 결합 차수, 안정성, 자성을 설명할 때 쓰는 그 깔끔하고 라벨이 붙은 그림으로 바꿔줍니다. 분자와 세부 사항(궤도함수 순서, 시그마 및 파이 라벨, 홀전자 위치)을 지정하면 AI가 각 쪽에 원자 궤도함수를, 중앙에 에너지 순으로 쌓인 분자 궤도함수를, 그리고 위/아래 짝지은 화살표로 그린 전자를 배치합니다. 양자화학을 풀어주는 도구가 아니라 설명한 도표를 배치하고 라벨을 붙여주는 작도 도구이므로, 순서와 전자 개수는 사용자가 직접 통제합니다.

MO 도표 생성기를 사용하는 이유

• MO 도표는 일반화학과 무기화학의 핵심 주제로, 숙제, 시험, 분자 궤도함수 이론 학습지를 위해 끊임없이 그려집니다.
• 원자 궤도함수 에너지 준위, 시그마 및 파이 궤도함수, 전자 화살표를 손으로 정렬하는 일은 까다롭고 어긋나기 쉽습니다.
• 깔끔한 에너지 준위 도표는 결합 차수, HOMO/LUMO, 상자성을 한눈에 읽을 수 있게 해줍니다.
• 교수자와 튜터는 슬라이드, 강의, 학습 자료를 위해 빠르고 정돈된 MO 도표가 필요합니다.
• O2에서 N2, CO, F2로 바꿀 때마다 결합 및 반결합 준위를 다시 정렬하는 것보다 텍스트로 다시 생성하는 편이 훨씬 빠릅니다.

분자 궤도함수 도표 그리는 법

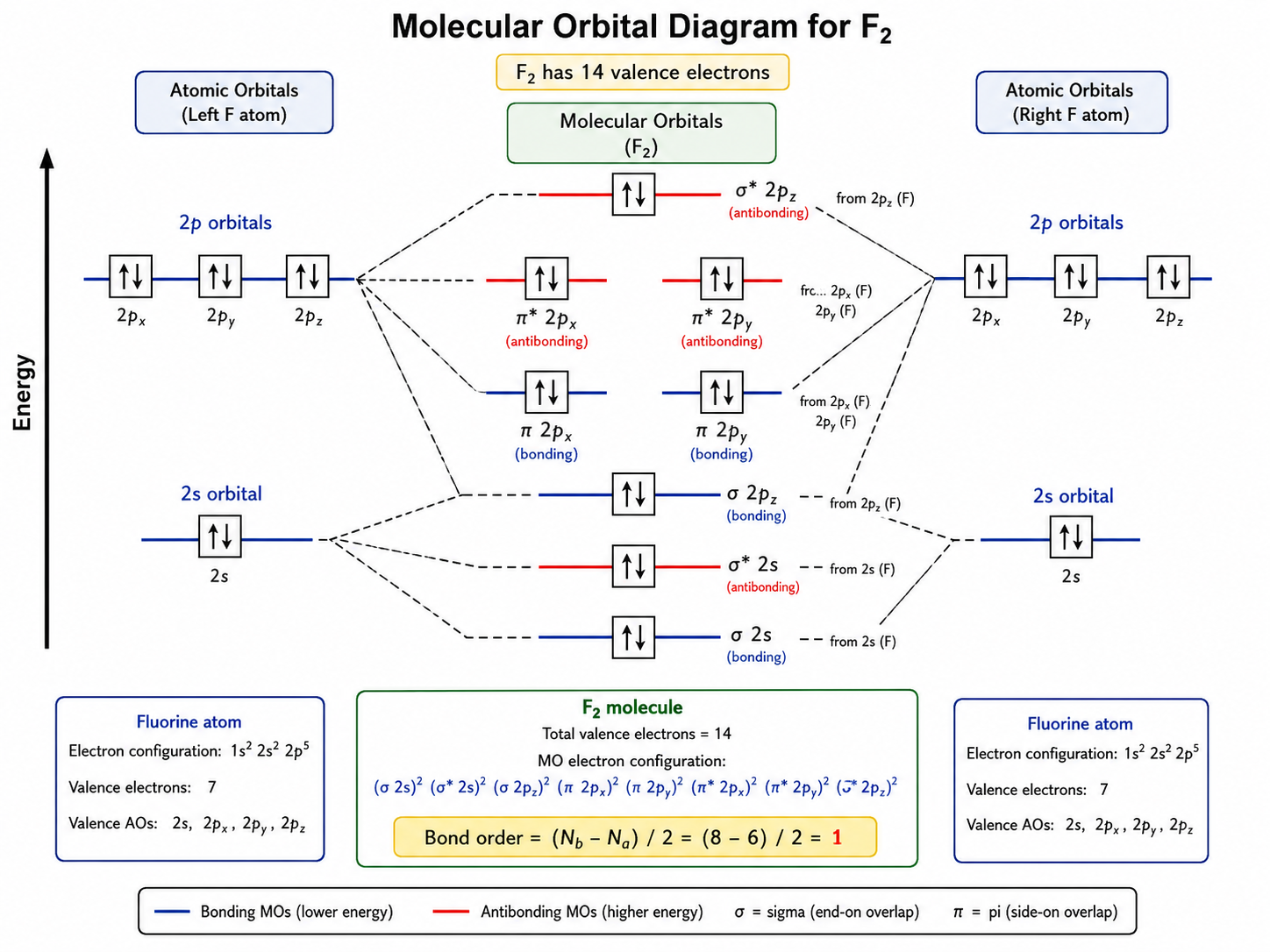

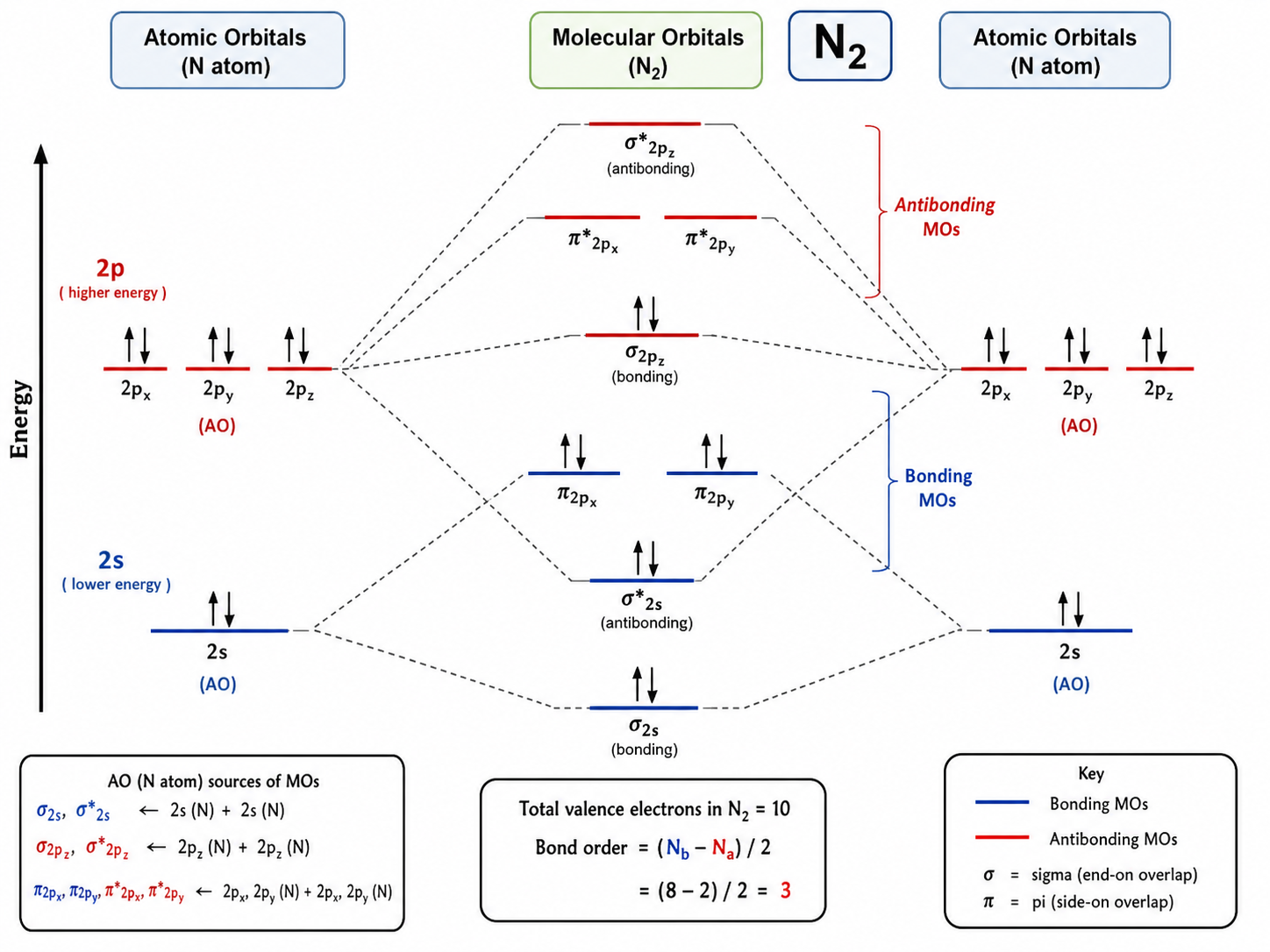

분자와 관련된 원자가 궤도함수를 지정하세요. O2, N2, CO, F2 같은 2주기 이원자 분자의 경우 2s와 2p 원자 궤도함수를 의미합니다. 원하는 궤도함수 순서를 명시하세요. N2와 더 가벼운 이원자 분자는 s-p 혼성 때문에 파이2p 궤도함수가 시그마2p 아래에 오는 반면, O2와 F2는 시그마2p가 더 낮습니다. 원자가 전자 수를 제시하여 전자가 가장 낮은 에너지부터 결합 및 반결합 궤도함수를 올바르게 채우도록 하고, 필요하면 시그마 및 파이 라벨을 요청하세요. MO 도표를 생성한 다음 결합 차수(결합 전자에서 반결합 전자를 빼고 2로 나눈 값)를 읽어내고, 홀전자가 예상한 위치에 들어갔는지 확인하세요. 에너지 준위 도표가 수업 자료와 일치할 때까지 표현을 다듬어 다시 생성하세요.

MO 도표의 구성 요소

• 원자 궤도함수 에너지 준위 — 각 원자의 시작 2s/2p(또는 1s) 궤도함수로, 왼쪽과 오른쪽에 그려집니다.
• 결합 분자 궤도함수(시그마, 파이) — 중앙에 위치한 더 낮은 에너지의 조합.
• 반결합 분자 궤도함수(시그마 별표, 파이 별표) — 그 위에 위치한 더 높은 에너지의 조합.
• 시그마 및 파이 라벨 — 각 준위에 이름을 붙여 정면 겹침과 측면 겹침을 명확히 합니다.
• 전자 화살표 — 가장 낮은 에너지부터 궤도함수를 채우는 위/아래 짝지은 화살표.
• 결합 차수 — 순 결합, 안정성, 자성을 요약하는 주석.
