도서 일러스트레이션 제작 도구를 비교하거나 저자, 편집자 또는 교육자를 위한 AI 과학 일러스트레이션 워크플로우를 평가하고 계신다면, 이 가이드는 챕터 개요부터 출판 가능한 수준의 도표까지 이르는 실질적인 경로를 보여줍니다.
의학 및 과학 도서는 일반적인 디자인 작업과는 다른 일러스트레이션 워크플로우가 필요합니다. 교과서의 장(Chapter)이나 전문 핸드북에 들어가는 도표는 내용을 명확하게 설명해야 하며, 여러 차례의 검토 과정을 거치는 동안 편집이 가능해야 하고, 인쇄 페이지, 강의 슬라이드, LMS 모듈 및 번역판 등에서 재사용되어도 문제가 없어야 합니다. 이것이 바로 점점 더 많은 팀이 모든 도표를 개별적인 맞춤형 프로젝트로 처리하는 대신 AI 지원 일러스트레이션을 도입하는 이유입니다.
이 가이드는 의학 서적 일러스트레이션, 과학 서적 도표 및 교과서 다이어그램에서 가장 흔히 볼 수 있는 워크플로우를 단계별로 안내합니다. 또한 SciDraw AI에서 직접 테스트해 볼 수 있을 만큼 구체적인 프롬프트 템플릿도 제공합니다.

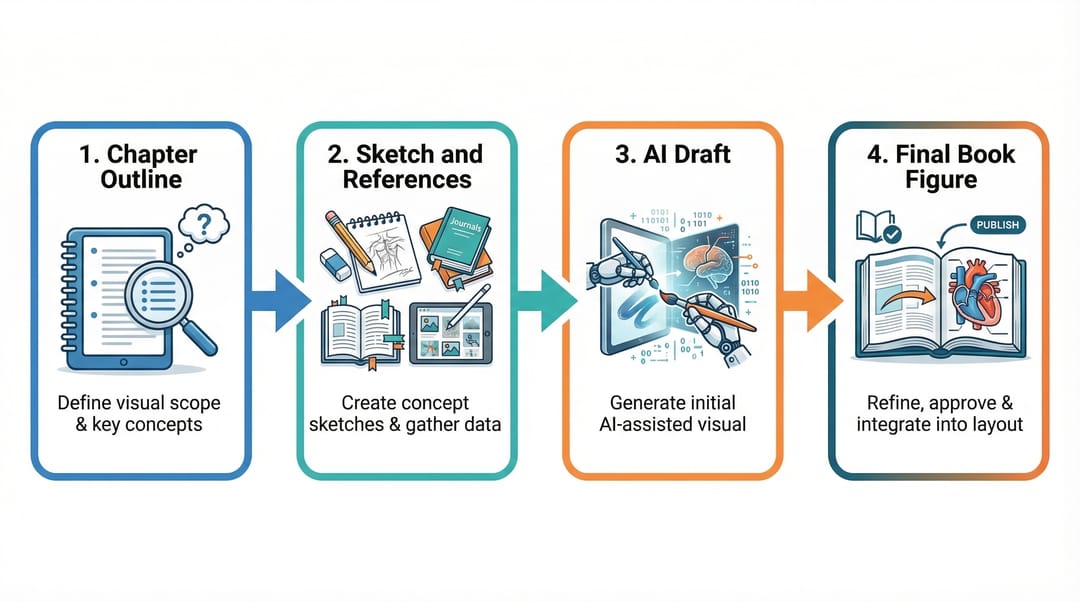

효과적인 도서 일러스트레이션 워크플로우는 장식이 아니라 콘텐츠 구조에서 시작됩니다.
도서 일러스트레이션 워크플로우에 다른 표준이 필요한 이유
도서 출판에는 과소평가하기 쉬운 몇 가지 제약 사항이 따릅니다.
- 장(Chapter) 단위의 일관성: 도표들이 무작위 자산의 집합이 아니라 같은 책에 속해 있다는 느낌을 주어야 합니다.
- 편집 가능성: 저자, 편집자 또는 검토자의 피드백 과정에서 레이블, 색상, 콜아웃(Callout) 및 패널 순서가 거의 항상 변경됩니다.
- 다양한 포맷에서의 재사용: 동일한 기본 도표가 인쇄물, 슬라이드, 디지털 코스웨어 및 강사용 자료에 반복해서 등장하는 경우가 많습니다.
- 현지화: 번역판을 제작할 때 구성을 처음부터 다시 만들지 않고도 레이블을 변경할 수 있어야 합니다.
- 과학적 명확성: 특히 의학 및 생명 과학 분야에서 일러스트레이션은 장식적이기 전에 설명적이어야 합니다.
즉, 올바른 목표는 단순히 "예쁜 이미지를 생성하는 것"이 아닙니다. 정확하고 재사용 가능하며 수정 비용이 적게 드는 도표 시스템을 구축하는 것이 목표입니다.
의학 및 과학 도서에서 가장 흔한 5가지 도표 유형
실제로 대부분의 도서 프로젝트는 소수의 일러스트레이션 패턴으로 귀결됩니다.
1. 기전 도해 (Mechanism Diagrams)
다음과 같은 작동 원리를 설명합니다.
- 면역 경로
- 세포 신호 전달 단계
- 약물 기전
- 생리적 피드백 루프
2. 해부학 및 구조도 (Anatomy and Structure Figures)
다음에 사용됩니다.
- 장기 시스템
- 조직 층
- 임상적 지표 (Landmarks)
- 레이블이 지정된 구조적 개요
3. 프로세스 및 워크플로우 도해 (Process and Workflow Figures)
독자가 다음 과정을 따라갈 수 있도록 돕습니다.
- 진단 경로
- 치료 알고리즘
- 실험실 절차
- 실험 또는 임상 워크플로우
4. 비교 도해 (Comparison Figures)
차이점을 가르칠 때 유용합니다.
- 정상 상태 vs 질환 상태
- 치료 전 vs 후
- 두 가지 기술의 나란한 비교
- 종 또는 모델 간 비교
5. 장 요약 도해 (Summary Figures for Chapters)
전체 장의 내용을 하나의 시각 자료로 압축합니다.
- 핵심 개념
- 사건의 순서
- 주요 시사점
- 학습자를 위한 섹션 맵
이 다섯 가지 유형 중 무엇이 필요한지 알면 프롬프트 작성이 훨씬 쉬워지고 검토 주기가 단축됩니다.

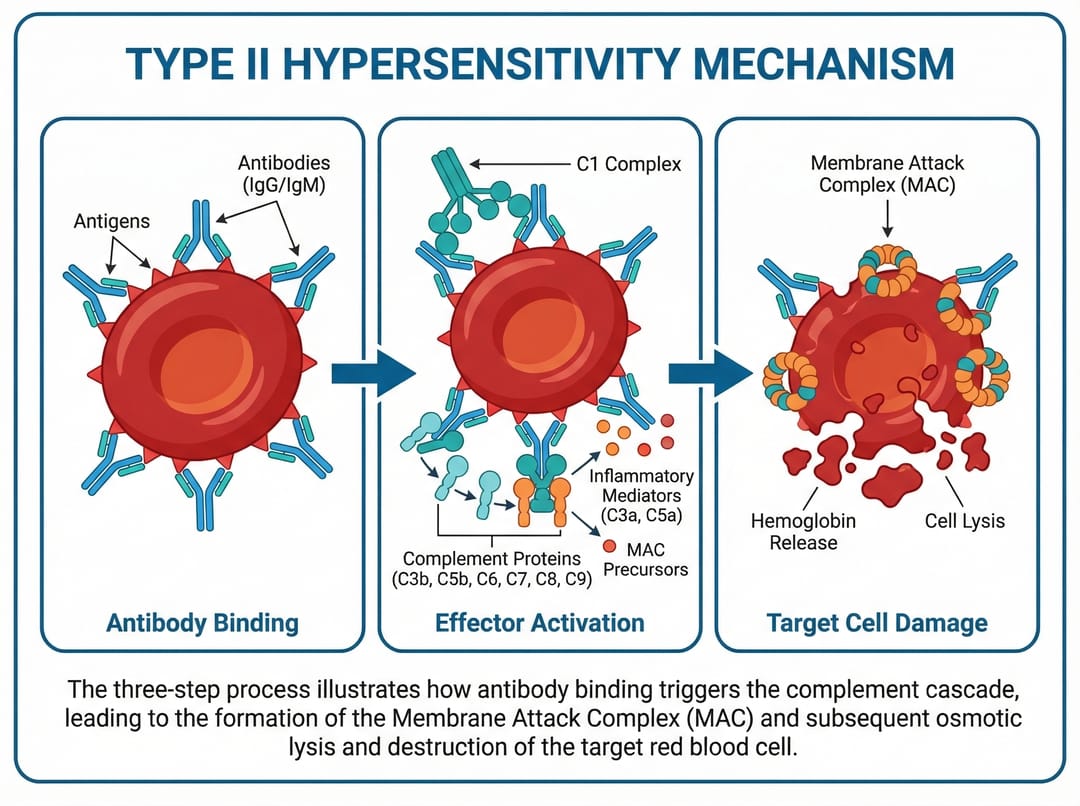

의학 및 과학 도서 일러스트레이션은 레이블, 흐름, 계층 구조가 함께 계획될 때 가장 효과적입니다.
도서 일러스트레이션을 위한 실질적인 AI 워크플로우
저자, 편집자 및 교육자에게 적합한 워크플로우는 다음과 같습니다.
1단계: 교육 목표에서 시작하기
프롬프트를 작성하기 전에 다음을 정의하십시오.
- 독자가 도표를 본 후 무엇을 이해해야 하는가?
- 이 도표는 기전, 구조, 프로세스, 비교 중 무엇을 설명하는가?
- 명시적으로 레이블을 붙여야 하는 것은 무엇인가?
- 무엇을 단순화하거나 생략해야 하는가?
교육 목표가 불분명하면 시각적으로 세련되더라도 도표가 복잡해 보일 수 있습니다.
2단계: 스타일 키워드가 아닌 장의 개요를 바탕으로 그림 구성하기
유용한 프롬프트는 콘텐츠 구조에서 시작됩니다.
Create a medical book illustration explaining type II hypersensitivity.
Use a horizontal educational layout with 3 numbered sections:
1. Antibody binding to cell-surface antigen
2. Effector activation (complement / Fc receptor mediated response)
3. Target cell damage
Use clean textbook styling, white background, blue-teal-red palette,
clear arrows, concise English labels, and publication-ready hierarchy.이 프롬프트가 수행하는 작업은 다음과 같습니다.
- 학습 목표 정의
- 레이아웃 정의
- 순서 정의
- 레이블 스타일 정의
- 시각적 미세 조정을 위한 여지 확보
3단계: 첫 번째 초안을 빠르게 생성하기
이 단계에서는 완벽함보다 속도가 중요합니다. 첫 번째 초안은 다음 질문에 답하기 위해 존재합니다.
- 구조가 올바른가?
- 레이블이 대략 적절한 위치에 있는가?
- 흐름이 논리적인가?
- 시각적 밀도가 해당 장에 적절한가?
4단계: 출판 논리에 맞춰 편집하기
이제 AI 출력물을 완성된 자산이 아닌 초안으로 취급하십시오.
다음을 세밀하게 조정합니다.
- 용어
- 레이블 순서
- 화살표 방향
- 색상의 의미
- 패널 간 간격
- 캡션과의 호환성
추후 정밀한 작업이 필요한 경우, 도표를 내보낸 후 이미지 벡터화와 같은 편집 가능한 벡터 워크플로우를 통해 처리하는 것이 도움이 됩니다.
5단계: 동일한 기본 그림을 모든 곳에 재사용하기
좋은 도서 일러스트레이션은 하나의 챕터 PDF에만 갇혀 있어서는 안 됩니다. 다음과 같은 용도로 쉽게 변형할 수 있어야 합니다.
- 강의 슬라이드
- 장 도입부
- 디지털 학습 모듈
- 강사용 가이드
- 번역판
이러한 재사용 가치야말로 실제로 대부분의 시간을 절약해 주는 핵심 요소입니다.
바로 사용할 수 있는 프롬프트 템플릿
다음은 일반적인 도서 일러스트레이션 작업을 위한 실질적인 프롬프트 패턴입니다.
프롬프트 템플릿: 의학 기전 도해
Create a medical book illustration for [topic].
Target audience: [undergraduate / graduate / professional training].
Use a [horizontal / vertical] textbook layout with [number] sections.
Show [key actors] and [key events] in logical sequence.
Include concise English labels, arrows for causal flow, and a clean
white background. Use a professional educational style with strong
visual hierarchy and publication-ready clarity.프롬프트 템플릿: 해부학 개요
Create an anatomy diagram for a medical textbook.
Topic: [organ / system / structure].
Show the major labeled regions only, not every fine detail.
Use a clean educational style, legible English labels, subtle color
coding, and a balanced layout suitable for print and lecture slides.프롬프트 템플릿: 과학 도서 비교 도해
Create a comparison illustration for a science book.
Compare [condition A] vs [condition B].
Use a two-column layout with matched scale, mirrored organization,
and clear difference callouts. Keep labels concise and make the
visual contrast obvious without clutter.프롬프트 템플릿: 워크플로우 또는 의사결정 경로
Create a workflow figure for a medical or science textbook.
Topic: [diagnostic pathway / treatment algorithm / lab process].
Use numbered steps, directional arrows, short labels, and a clear
start-to-end reading path. Make it easy to reuse in both print and
presentation formats.책 전체의 시각적 일관성을 유지하는 방법
도서 프로젝트에서 시간을 낭비하는 가장 빠른 방법은 모든 도표를 서로 다른 스타일로 처음부터 만드는 것입니다. 대신, 사전에 시각적 시스템을 정의하십시오.
- 하나의 주 색상 팔레트
- 하나의 레이블 스타일
- 하나의 화살표 스타일
- 하나의 패널 간격 규칙
- 하나의 제목/콜아웃 패턴
그런 다음 모든 프롬프트에서 이러한 제약 조건을 재사용하십시오.
예를 들어:
Use the same visual system as previous chapter figures:
white background, teal primary structures, orange emphasis,
dark gray labels, rounded panel boxes, thin directional arrows,
minimal shadows, publication-ready textbook style.이 한 단락만으로도 전체 도서나 시리즈물 작업에서 수 시간의 재작업을 줄일 수 있습니다.

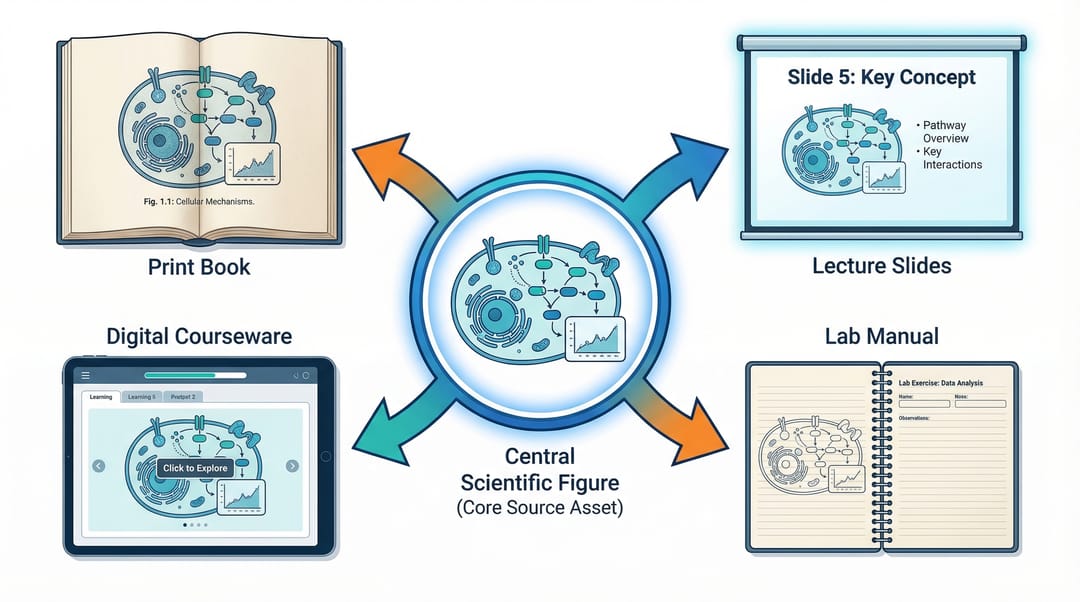

동일한 기본 일러스트레이션이 인쇄물, 프레젠테이션 및 디지털 학습 포맷에서 모두 작동해야 합니다.
도표를 확정하기 전 품질 체크리스트
도표를 출판하거나 전달하기 전에 다음 사항을 확인하십시오.
- 레이블이 나중에 번역본을 만들 때도 들어갈 수 있을 만큼 충분히 짧은가?
- 인쇄된 페이지에서 축소되었을 때도 도표를 읽을 수 있는가?
- 동일한 레이아웃이 슬라이드나 LMS 화면에서도 잘 작동하는가?
- 색상이 단순히 장식이 아니라 실제 설명을 돕는 역할을 하고 있는가?
- 모든 패널이 하나의 명확한 교육적 포인트를 뒷받침하고 있는가?
- 편집자나 공동 저자가 빠르게 수정할 수 있는 형태인가?
이 질문들에 대한 답이 '예'라면, 그 도표는 단순히 보기 좋은 것을 넘어 실제 도서로서의 제 역할을 다하고 있는 것입니다.
최종 요약
의학 및 과학 도서 일러스트레이션을 위한 최선의 워크플로우는 "편집 대신 AI를 사용하는 것"이 아닙니다. "처음 80%는 AI를 활용하고, 나머지 20%는 재사용 가능한 편집 워크플로우를 적용하는 것"입니다. 이러한 접근 방식은 저자와 교육자에게 더 빠른 제작, 더 쉬운 수정, 그리고 책 전체의 시각적 일관성을 유지할 수 있는 훨씬 더 높은 가능성을 제공합니다.
의학 서적 일러스트레이션, 과학 서적 도표 또는 교과서 다이어그램을 대규모로 제작하는 팀이라면, 가장 효과적인 전략은 하나의 재사용 가능한 도표 시스템을 구축하고 모든 새로운 일러스트레이션을 그 시스템 안에서 제작하는 것입니다.
제작 시작하기
SciDraw AI를 사용하여 챕터 아이디어, 거친 스케치 및 참고 도표를 도서, 슬라이드 및 코스웨어용으로 편집 가능한 도서 일러스트레이션으로 변환해 보세요.
