분기도(클래도그램)는 현대 진화생물학의 핵심 도구입니다. 처음 만들어보는 학생이든, 방법론을 다시 짚어보려는 연구자든, 논리를 이해하면 과정은 생각보다 간단합니다. 이 가이드는 분류군 선택부터 최종 분지 트리 완성까지 모든 단계를 안내합니다.
이 글에서 배울 내용:
- 분류군과 외군(outgroup) 선택하는 법
- 형질 표(character table) 작성하는 법
- 공유 파생 형질(시나포모르피) 파악하는 법
- 분지군을 일반에서 특수로 순서 배열하는 법
- 깔끔하고 논문 게재 가능한 분기도 그리는 법
- 분기도와 계통수의 차이
- 처음부터 끝까지의 실전 예제
분기도란 무엇인가?
분기도는 공유 파생 형질(시나포모르피)을 기반으로 분류군 간의 가설적 관계를 보여주는 분지형 다이어그램입니다. 완전한 계통수와 달리, 분기도는 진화적 시간이나 가지 길이를 나타내지 않습니다. 그룹들이 공통 조상을 공유하는 상대적 순서만을 보여줍니다.
각 분지점(노드)은 그 위의 모든 분류군이 공유하는 가설적 공통 조상을 나타냅니다. 함께 분지하는 분류군들은 **분지군(clade)**이라고 불립니다——조상과 그 모든 후손을 포함하는 단계통군입니다.
분기도 vs 계통수
이 두 용어는 자주 혼용되지만 기술적으로는 다릅니다:
| 특징 | 분기도 | 계통수 |
|---|---|---|
| 가지 길이 | 임의적(의미 없음) | 진화적 변화량 또는 시간에 비례 |
| 시간 표시 여부 | 아니오 | 종종 예(시간 보정 시) |
| 변화량 표시 여부 | 아니오 | 예(척도가 있을 때) |
| 목적 | 관계의 위상 | 완전한 진화 역사 |
| 사용 데이터 | 형질의 유무 | 분자 속도, 화석 포함 가능 |
| 주요 사용 분야 | 계통분류학, 분류학 수업 | 분자생물학, 진화 연구 |
교육 목적이나 기초 분류에는 분기도가 적합한 도구입니다. 논문 발표 수준의 분자 연구에는 완전히 척도화된 계통수가 더 적합합니다. SciDraw AI는 두 형식을 모두 지원합니다. 가지 길이가 필요할 때는 계통수 메이커를, 위상 다이어그램에는 분기도 메이커를 사용하세요.

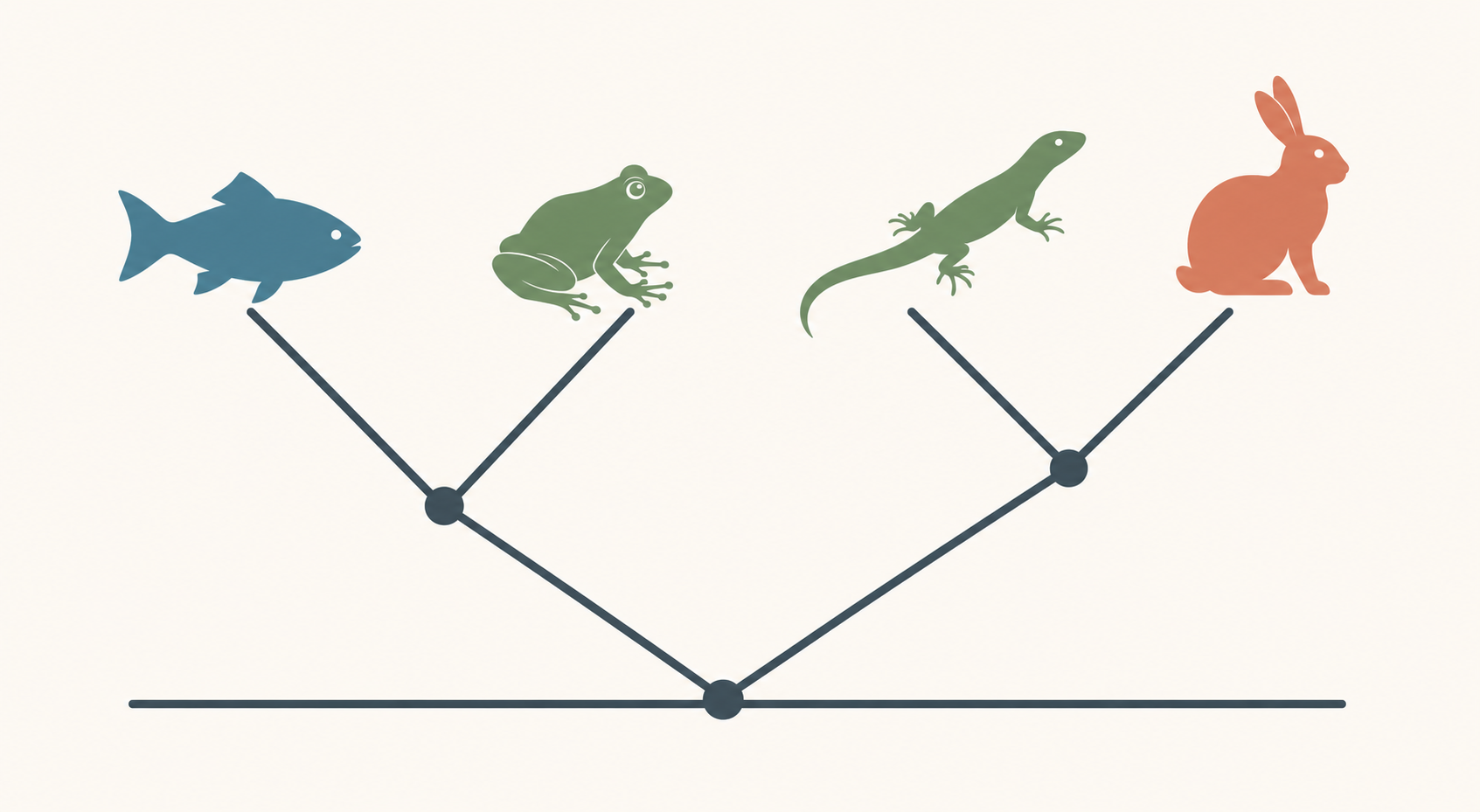

분기도는 공통 조상 관계에 따라 분류군을 나누며, 실루엣이 각 말단을 나타냅니다.
1단계 — 분류군 선택
먼저 비교하고 싶은 생물(또는 그룹)을 결정합니다. 이것이 여러분의 내군(ingroup) 분류군——연구하는 생물들입니다.
분류군 선택 지침:
- 교육이나 연습용 분기도에는 5~10개의 분류군을 선택하세요. 너무 적으면 분해능이 부족하고, 너무 많으면 손으로 작업하기가 힘들어집니다.
- 복잡성이나 진화적 거리의 범위가 명확한 분류군을 선택하세요.
- 각 분류군에 대한 신뢰할 수 있는 형질 데이터가 있는지 확인하세요.
내군 예시 (이 가이드 전체에서 사용):
- 칠성장어
- 상어
- 연어
- 개구리
- 도마뱀
- 토끼
- 인간
2단계 — 외군 추가
**외군(outgroup)**은 내군과 가깝게 관련되어 있지만 내군 바깥에 위치하는 분류군입니다. 외군은 기준점 역할을 합니다——어떤 형질 상태가 조상적(원시형, plesiomorphic)이고 어떤 것이 파생적(apomorphic)인지 결정하는 데 쓰입니다.
우리 척추동물 예제에서는 **창고기(amphioxus)**가 좋은 외군입니다——척삭동물이지만 척추동물은 아닙니다.
외군 선택 규칙:
- 외군은 내군과 관련이 있어야 하지만 내군의 구성원이어서는 안 됩니다.
- 내군과 일부 형질을 공유하지만 가장 파생된 형질은 갖지 않아야 합니다.
- 외군을 두 개 이상 사용하면 정확도가 향상됩니다.
3단계 — 형질 표 작성
형질 표(데이터 행렬이라고도 함)는 모든 분기도의 원자재입니다. 각 행은 분류군이고, 각 열은 형질입니다. 각 칸에 0(없음/조상적) 또는 1(있음/파생적)을 입력합니다.
형질 선택 방법
분기도에 적합한 형질은 상동적——같은 조상 구조에서 유래한 것입니다. 상사 형질(기능은 비슷하지만 기원이 다른 것, 예: 박쥐 날개와 곤충 날개)은 피하세요.
유용한 형질 유형:
- 형태적: 턱의 유무, 쌍을 이룬 사지, 털, 양막란
- 생화학적: 특정 단백질, DNA 서열
- 행동적: 단독으로 거의 사용하지 않지만 유효함
형질 표 예시
| 분류군 | 척추 | 턱 | 쌍 사지 | 양막란 | 털/모피 | 유선 |
|---|---|---|---|---|---|---|
| 창고기(외군) | 0 | 0 | 0 | 0 | 0 | 0 |
| 칠성장어 | 1 | 0 | 0 | 0 | 0 | 0 |
| 상어 | 1 | 1 | 0 | 0 | 0 | 0 |
| 연어 | 1 | 1 | 0 | 0 | 0 | 0 |
| 개구리 | 1 | 1 | 1 | 0 | 0 | 0 |
| 도마뱀 | 1 | 1 | 1 | 1 | 0 | 0 |
| 토끼 | 1 | 1 | 1 | 1 | 1 | 1 |
| 인간 | 1 | 1 | 1 | 1 | 1 | 1 |
4단계 — 공유 파생 형질(시나포모르피) 파악
**시나포모르피(synapomorphy)**는 두 개 이상의 분류군이 공통 조상으로부터 물려받아 공유하는 파생 형질 상태입니다. 이것이 분지학(cladistics)의 핵심 개념입니다.
- 원시형(plesiomorphy): 조상적 형질 상태 (외군과 공유)
- 파생형(apomorphy): 파생된 형질 상태
- 시나포모르피(synapomorphy): 분지군이 공유하는 파생 형질 상태 (분지군을 결합하는 것)
- 자가파생형(autapomorphy): 한 분류군에만 고유한 파생 형질 (분지군 정의에 도움이 안 됨)
우리 표에서:
- 척추는 모든 내군 분류군(칠성장어~인간)을 결합——하나의 분지군
- 턱은 상어, 연어, 개구리, 도마뱀, 토끼, 인간을 결합——중첩된 분지군
- 쌍 사지는 개구리, 도마뱀, 토끼, 인간을 결합——또 다른 중첩 분지군
- 양막란은 도마뱀, 토끼, 인간을 결합
- 털 + 유선은 토끼와 인간을 결합
5단계 — 분지군을 일반에서 특수로 배열
분기도 구성은 "상자 안에 상자"로 생각하면 됩니다:
- 가장 광범위하게 공유된 형질이 가장 바깥쪽(가장 포괄적인) 분지군을 정의합니다.
- 각 추가 형질이 그 안에 더 작은 그룹을 중첩시킵니다.
이 예제의 중첩 순서:
모든 내군 분류군 → 공유: 척추
↳ 유악 척추동물 → 공유: 턱
↳ 사지동물 → 공유: 쌍 사지
↳ 양막류 → 공유: 양막란
↳ 포유류 → 공유: 털 + 유선칠성장어가 먼저 분지합니다(척추는 있지만 턱이 없음). 다음으로 상어와 연어(턱은 있지만 사지가 없음). 이런 식으로 계속됩니다.

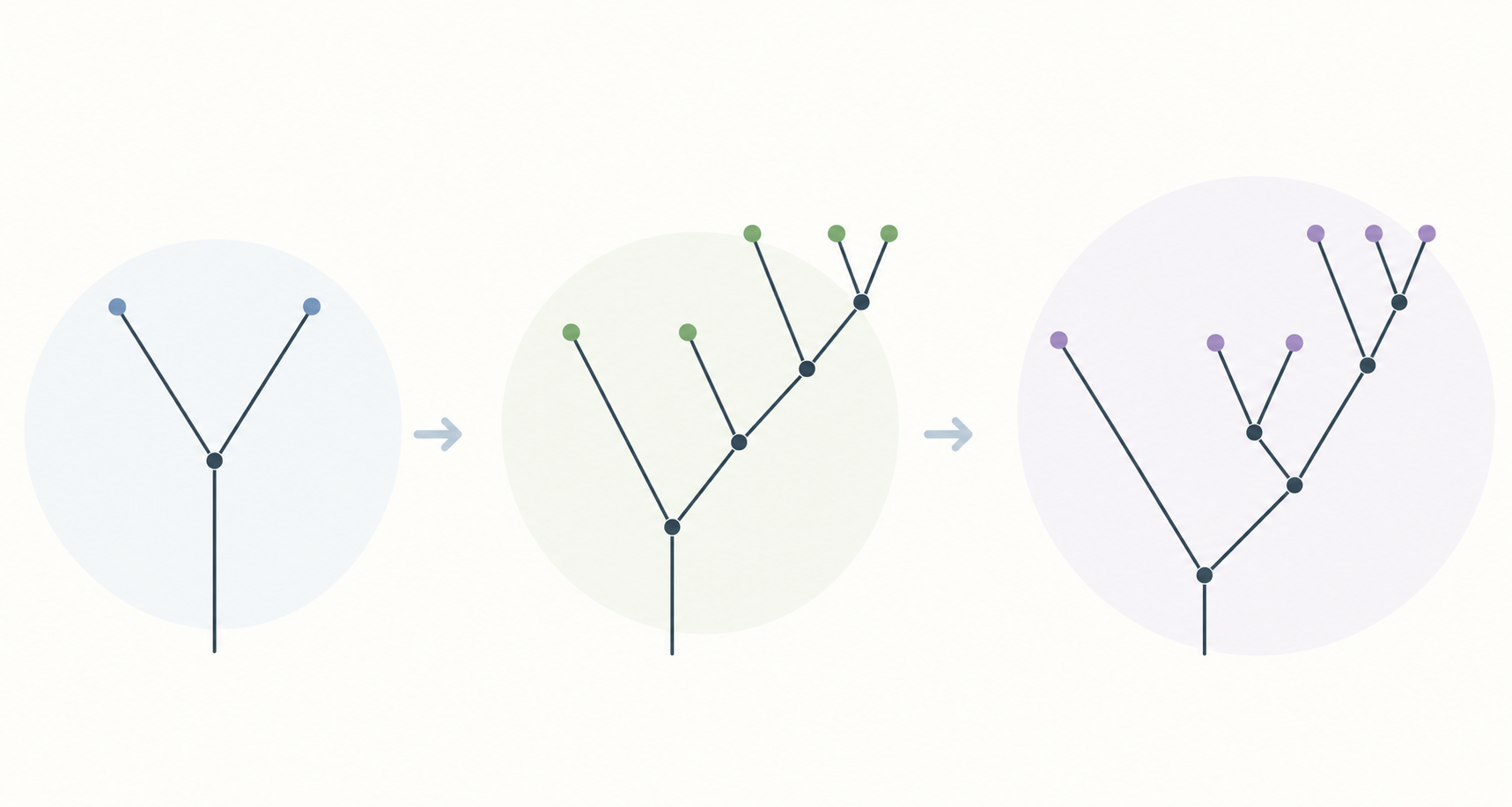

분지군을 단계별로 중첩하기: 새 분지마다 공유 파생 형질이 하나씩 더해집니다.
6단계 — 분기도 그리기
이제 중첩 구조를 분지 다이어그램으로 변환합니다. 표준 그리기 규칙은 다음과 같습니다:
- 수평 기준선("줄기")을 그립니다.
- 기준선에서 수직선을 추가합니다. 각 수직선은 분류군 이름이나 노드로 이어집니다.
- 각 노드(분지점)에서 그 분지군을 정의하는 시나포모르피를 표시하거나 주석을 답니다.
- 외군을 맨 왼쪽에 배치합니다.
- 분류군은 왼쪽(가장 기저)에서 오른쪽(가장 파생)으로 분지합니다——수직 레이아웃에서는 아래에서 위로.
트리 주석 달기:
- 시나포모르피는 끝이 아닌 처음 나타나는 가지에 표시합니다.
- 가지에 눈금 표시나 레이블이 있는 막대를 사용하세요.
- 외군의 형질을 내군과 공유하는 것처럼 레이블을 달지 마세요.
그리기 빠른 참조 체크리스트
| 단계 | 할 일 |
|---|---|
| 1 | 외군을 맨 왼쪽/아래에 그리기 |
| 2 | 모든 내군 분류군으로 단일 가지를 연장하기 |
| 3 | 내군 노드에서 첫 번째 시나포모르피 표시하기 |
| 4 | 다음 형질이 없는 분류군(들) 분지시키기 |
| 5 | 각 추가 형질에 대해 안쪽으로 계속 중첩하기 |
| 6 | 모든 노드와 형질 전환에 레이블 달기 |
| 7 | 확인: 모든 분지군이 단계통군인지 |
7단계 — 트리 검증
완성 선언 전에 다음 확인 작업을 수행하세요:
- 간명성(parsimony): 트리가 가능한 최소한의 진화적 변화를 필요로 하나요? 한 형질이 트리에서 두 번 나타난다면, 다른 위상이 더 적은 변화를 필요로 하지 않을지 고려하세요.
- 단계통성(monophyly): 모든 분지군은 조상과 그 모든 후손을 포함해야 합니다——측계통군이나 다계통군이 없어야 합니다.
- 외군과의 대조: 내군에서 "1"로 코딩된 모든 형질은 외군에서 "0"으로 코딩되어야 합니다(외군을 올바르게 선택했다면).
- 형질의 독립성: 두 형질이 중복되어서는 안 됩니다(예: "날개가 있다"와 "날 수 있다"는 종종 함께 나타나며 독립적이지 않을 수 있습니다).
실전 예제: 척추동물 분기도
모든 것을 종합하면, 최종 척추동물 분기도는 다음과 같습니다(텍스트이므로 말로 설명):
창고기 ─────────────────────────────────────┐
│ (외군)
칠성장어 ──────────────────────────┐ │
│ 척추 │
상어 ───────────────┐ │ │
연어 ────────────────┤ 턱 │ │
│ │ │
개구리 ──────┐ │ │ │
│ 사지 │ │ │
도마뱀 ──┐ │ │ │ │
│ 양막류 │ │ │
토끼 ─┐ │ │ │ │
인간 ─┘ │ 포유류 │ │ │왼쪽에서 오른쪽(또는 아래에서 위)으로 읽으면, 각 중첩 그룹이 새로운 시나포모르피를 하나씩 추가합니다. 분기도는 토끼와 인간이 개구리보다 서로 더 가깝고, 개구리는 상어보다 도마뱀과 더 가깝다는 것을 명확하게 보여줍니다.

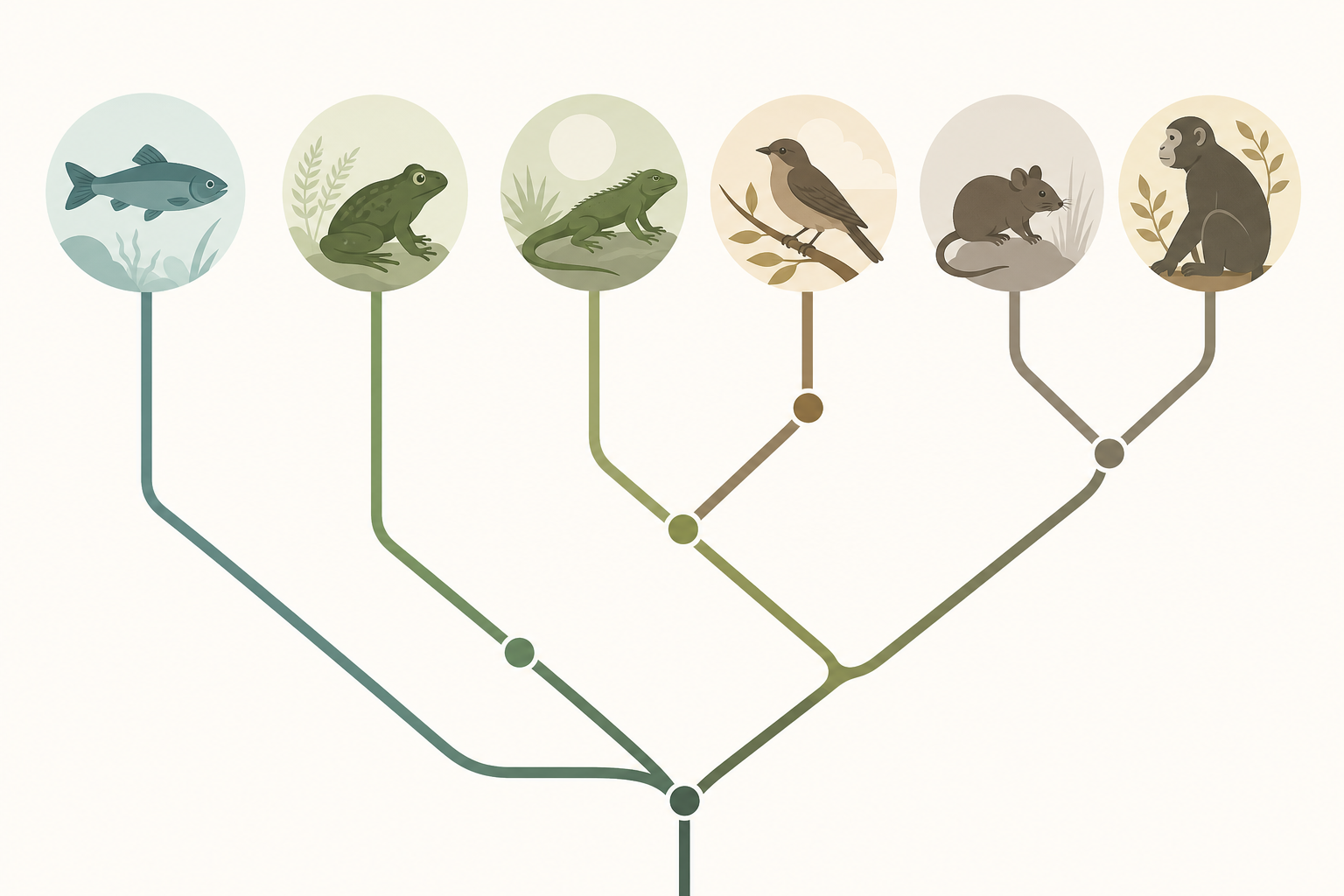

완성된 트리: 공유 노드가 최근일수록 분류군 사이가 더 가깝습니다.
분기도 읽는 법
분기도를 갖게 되면 이렇게 해석하세요:
- 자매 분류군: 가장 최근의 공통 조상을 공유하는 두 분류군. 이 예제에서 토끼와 인간은 포유류 노드의 자매 분류군입니다.
- 공통 조상의 최근성: 두 분류군이 노드를 공유할수록 더 가깝습니다.
- 가지 회전: 노드 주위로 가지를 회전해도 관계는 변하지 않습니다. 180° 회전한 분기도는 정확히 같은 위상을 나타냅니다.
- 끝단 순서: 끝단의 좌우(또는 상하) 순서는 근연 관계를 나타내지 않습니다——오직 노드만이 나타냅니다.
피해야 할 흔한 실수
- 가지 순서를 근연 관계와 혼동하기 ——오직 노드만 중요합니다.
- 상사 형질 사용하기 ——수렴 진화가 트리를 오도합니다.
- 외군을 잊어버리기 ——외군이 없으면 형질의 극성을 파악할 수 없습니다.
- 형질 수가 너무 적음 ——한두 개의 형질로 만든 트리는 신뢰성이 없습니다.
- 다형 형질을 부주의하게 코딩하기 ——한 종의 일부 구성원에만 형질이 있다면 원칙적인 규칙을 결정하세요(예: 다수결 규칙).
SciDraw AI로 분기도 만들기
종이에 손으로 분기도를 그리는 것은 학습에 도움이 됩니다. 발표나 논문용으로는 더 깔끔한 결과물이 필요합니다. SciDraw AI의 분기도 메이커를 사용하면 분류군과 관계를 일반 텍스트로 설명하여 몇 초 만에 논문 게재 가능한 세련된 다이어그램을 얻을 수 있습니다. 데이터에 가지 길이나 시간 보정이 포함된 경우 계통수 메이커로 전환할 수도 있습니다.
두 도구 모두 원고, 포스터, 슬라이드에 직접 삽입할 수 있는 벡터 지원 그림을 출력합니다——그래픽 디자인 경험이 없어도 됩니다.
자주 묻는 질문
Q: 분기도와 계통도(필로그램)의 차이는 무엇인가요? A: 분기도는 분지 패턴(위상)만 보여주며 가지 길이에는 의미가 없습니다. 필로그램(phylogram)은 가지 길이가 진화적 변화량(예: 부위당 치환 수)을 나타내는 계통수의 일종입니다.
Q: 분기도에 몇 개의 분류군을 포함해야 하나요? A: 교육 목적에는 5~10개가 이상적입니다. 연구에는 제한이 없습니다——현대 계산 방법은 수백 또는 수천 개의 분류군을 처리하지만, 손으로 그리기는 작은 트리에만 실용적입니다.
Q: 형질 표 없이 분기도를 만들 수 있나요? A: 기술적으로는 가능합니다——이미 발표된 문헌에서 위상을 알고 있다면 직접 그릴 수 있습니다. 하지만 형질 표를 구성하는 것이 원시 데이터에서 분기도를 도출하는 엄밀한 방법입니다.
Q: 연구에서 분기도 작성에 어떤 소프트웨어가 사용되나요? A: 일반적인 도구로는 PAUP*와 TNT(간명성), RAxML과 IQ-TREE(최대 우도), BEAST(베이지안 시간 보정 트리)가 있습니다. 그림 제작에는 SciDraw AI의 분기도 메이커가 간단한 설명으로 깔끔한 다이어그램을 생성합니다.
Q: 외군이란 무엇이고 왜 필요한가요? A: 외군은 연구 그룹 밖에 있는 분류군으로, 참조로 사용됩니다. 어떤 형질 상태가 조상적(외군과 공유)이고 어떤 것이 파생적(내군에 고유)인지 결정할 수 있게 해줍니다. 이 과정을 형질 극성화라고 합니다.
Q: 분기도가 올바른지 어떻게 알 수 있나요? A: 간명성 원리를 적용하세요——최선의 분기도는 총 진화적 변화의 수가 가장 적어야 합니다. 컴퓨터 프로그램은 수천 가지 가능한 위상을 테스트하고 가장 간명한 트리를 보고합니다. 작은 손작업 트리의 경우, 트리에 필요한 형질 상태 변화의 수를 세어 대안적인 배열과 비교하세요.
