Nel panorama competitivo delle pubblicazioni scientifiche, la tua ricerca ha circa per catturare l'attenzione di un lettore. Con oltre 3 milioni di articoli scientifici pubblicati ogni anno, distinguersi nei risultati di ricerca e nei sommari delle riviste non è mai stato così critico.
Migliaia di ricercatori usano SciDraw AI per creare in pochi minuti figure pronte per la pubblicazione per articoli, domande di finanziamento e sottomissioni, senza competenze di design.
Un graphical abstract è un singolo riassunto visivo conciso che rappresenta i risultati della tua ricerca a colpo d'occhio. A differenza dei tradizionali abstract testuali, i graphical abstract comunicano concetti scientifici complessi attraverso elementi visivi accuratamente progettati, rendendo il tuo lavoro più accessibile e condivisibile.
La ricerca mostra che gli articoli con graphical abstract ricevono:
Molte riviste ad alto impatto ora richiedono graphical abstract per l'invio, tra cui Cell Press, le riviste Elsevier e numerose pubblicazioni del portfolio Nature. Che sia facoltativo o obbligatorio, un graphical abstract ben progettato può aumentare significativamente la portata e il potenziale di citazione del tuo articolo.
Prima di immergerci nel processo di creazione, capiamo cosa distingue i graphical abstract eccezionali da quelli mediocri.

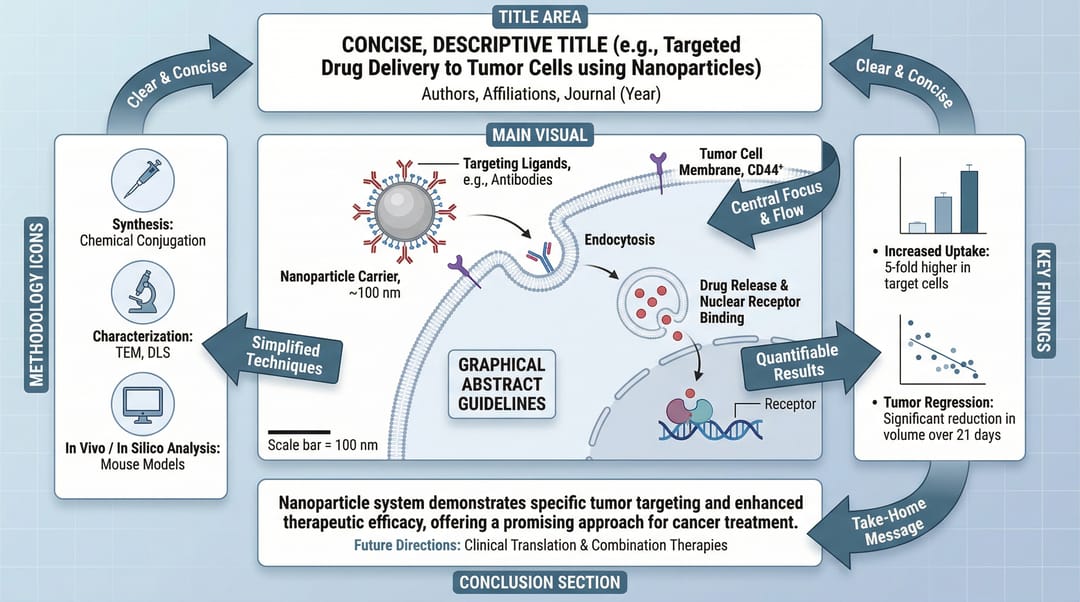

Un graphical abstract di successo contiene questi elementi essenziali:
| Componente | Scopo | Best Practice |
|---|---|---|
| Elemento visivo centrale | Cattura il risultato o il concetto principale | Usa un'immagine chiara e dominante che racconti la tua storia |
| Dati chiave | Supporta la tua tesi principale | Includi 1-2 risultati critici (grafici, numeri) |
| Flusso del processo | Mostra la metodologia o il meccanismo | Usa le frecce per guidare l'occhio del lettore |
| Etichette e annotazioni | Chiarisce gli elementi visivi | Mantieni il testo minimo ma informativo |
| Conclusione | Riassume il messaggio finale | Casella di testo opzionale con il risultato principale |
1. La semplicità è fondamentale
Il tuo graphical abstract dovrebbe comunicare UN messaggio principale. Resisti alla tentazione di includere ogni risultato del tuo articolo. Chiediti: "Se qualcuno dovesse ricordare solo una cosa della mia ricerca, quale dovrebbe essere?"
2. Gerarchia visiva
Guida l'occhio del lettore attraverso il tuo elemento visivo usando:
3. Psicologia del colore nella scienza
| Colore | Utilizzo comune | Contesto scientifico |
|---|---|---|
| Blu | Fiducia, stabilità | Acqua, temperature fredde, controlli negativi |
| Rosso | Attenzione, importanza | Calore, infiammazione, up-regulation |
| Verde | Crescita, successo | Piante, esiti positivi, down-regulation |
| Giallo/Arancione | Energia, avvertimento | Trasferimento di energia, cautela |
| Viola | Innovazione, mistero | Scoperte inedite, meccanismi unici |
4. Linee guida tipografiche

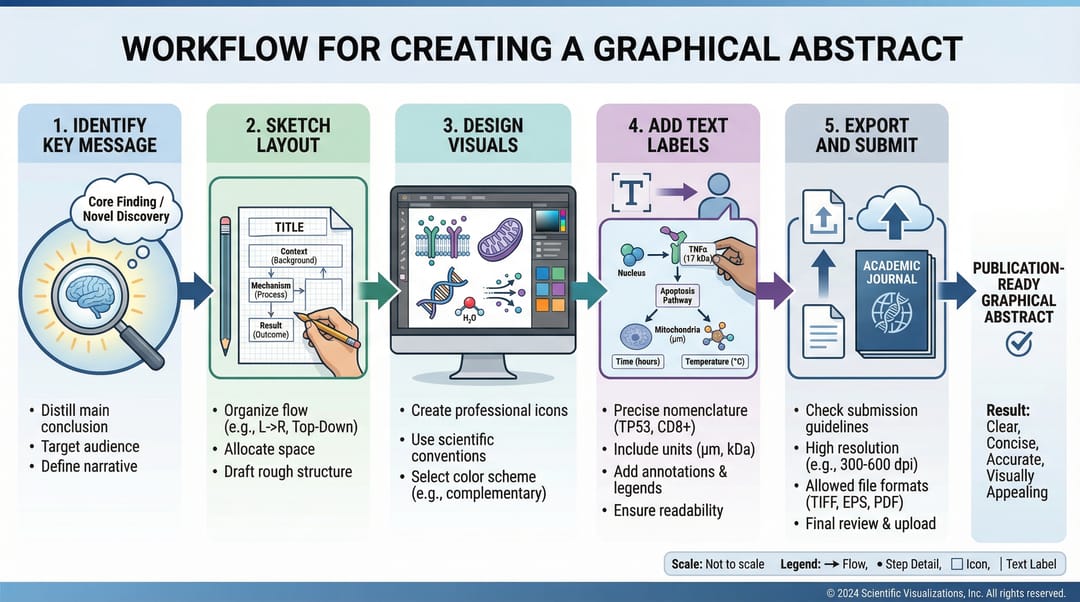

Prima di aprire qualsiasi software di progettazione, rispondi a queste domande:
Esercizio: Scrivi il tuo messaggio chiave in una frase (meno di 15 parole). Questa diventerà la base del tuo graphical abstract.
Inizia con carta e penna. Gli schizzi veloci ti aiutano a:
Modelli di layout comuni:
| Modello | Ideale per | Esempio |
|---|---|---|
| Flusso lineare | Processi sequenziali, timeline | Pipeline di scoperta di farmaci |
| Focus centrale | Singolo risultato dominante | Struttura di una nuova molecola |
| Prima/Dopo | Effetti del trattamento, confronti | Progressione della malattia |
| Circolare/Ciclo | Loop di feedback, processi ricorrenti | Ciclo cellulare, percorsi metabolici |
| Schermo diviso | Confronti, contrasti | Tessuto sano vs. malato |
Raccogli o crea gli elementi visivi di cui avrai bisogno:
Risorse stock per illustrazioni scientifiche:
Creazione di elementi personalizzati:
Ora è il momento di dare vita al tuo schizzo. Che tu stia usando strumenti tradizionali o soluzioni basate sull'IA, segui queste linee guida:
Consigli per la composizione:
Specifiche tecniche (Linee guida generali):
| Specifica | Requisito tipico |
|---|---|
| Dimensioni | 500-1500 pixel di larghezza |
| Risoluzione | 300 DPI per la stampa, 72-150 DPI per il web |
| Formato file | TIFF, PNG, JPEG o EPS |
| Modalità colore | RGB per l'online, CMYK per la stampa |
| Dimensione file | Solitamente inferiore a 5 MB |
Le etichette trasformano una bella immagine in una comunicazione scientifica:
Suggerimento professionale: Testa il tuo graphical abstract mostrandolo a un collega al di fuori del tuo campo immediato. Riesce a capire il messaggio principale senza leggere l'articolo?
Prima dell'esportazione finale:

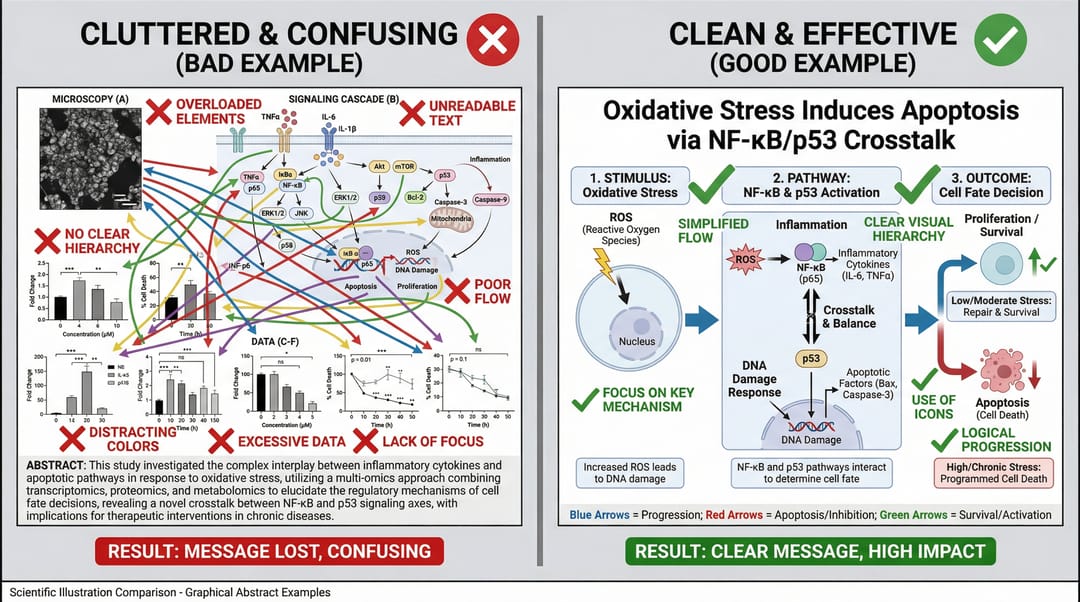

Problema: Inserire a forza ogni figura del tuo articolo in un'unica immagine. Soluzione: Concentrati sul tuo singolo risultato più importante. Meno è meglio.
Problema: Usare paragrafi di testo invece di elementi visivi. Soluzione: Se servono più di 20 parole, non è un graphical abstract.
Problema: Usare troppi colori senza uno scopo preciso. Soluzione: Limita la tua tavolozza a 3-4 colori con significati specifici.
Problema: Includere elementi troppo piccoli per essere visti alla dimensione di visualizzazione. Soluzione: Progetta con uno zoom al 100% e testa al 50% per garantire la leggibilità.
Problema: Elementi visivi che fluttuano senza contesto o connessione. Soluzione: Usa frecce, linee o la vicinanza per mostrare le relazioni.
Problema: Usare immagini protette da copyright senza autorizzazione. Soluzione: Crea grafiche originali, usa risorse con licenza o ottieni un permesso esplicito.
| Strumento | Pro | Contro | Ideale per |
|---|---|---|---|
| Adobe Illustrator | Qualità professionale, controllo totale | Curva di apprendimento ripida, costoso | Designer esperti |
| Inkscape | Gratuito, basato su vettori | Interfaccia meno intuitiva | Ricercatori attenti al budget |
| PowerPoint | Interfaccia familiare, accessibile | Precisione limitata | Bozze rapide |
| BioRender | Modelli scientifici predefiniti | Abbonamento richiesto | Lavori focalizzati sulla biologia |

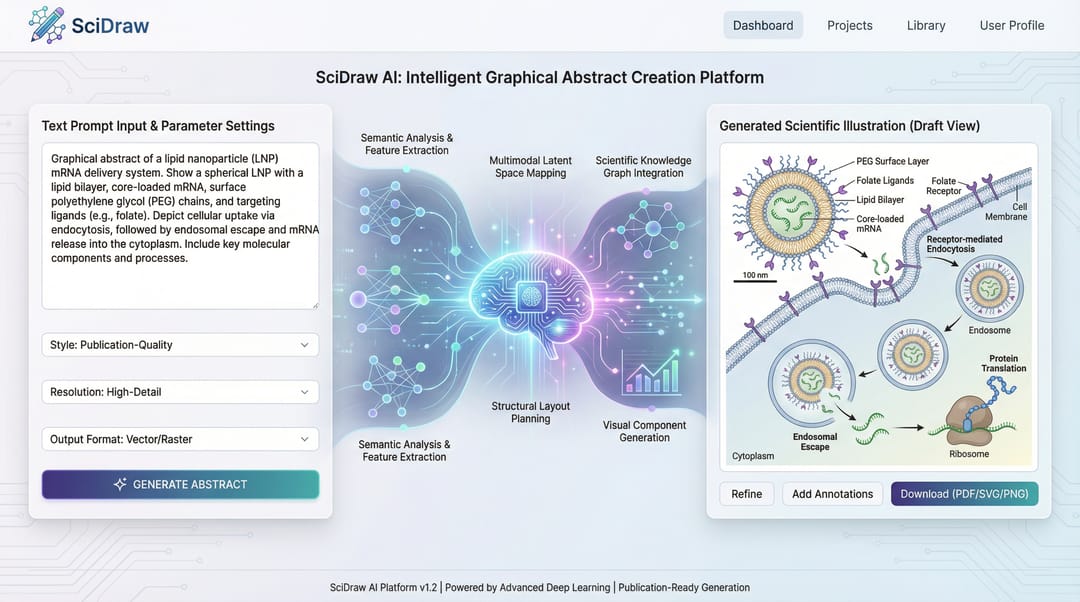

L'emergere dell'IA ha rivoluzionato l'illustrazione scientifica. Strumenti come SciDraw AI possono generare graphical abstract di qualità editoriale in pochi minuti:
Vantaggi delle grafiche generate dall'IA:
La creazione tradizionale di un graphical abstract richiede:
Gli strumenti basati sull'IA come SciDraw AI comprimono drasticamente questo flusso di lavoro:
Per un articolo sulla scoperta di farmaci:
Create a graphical abstract showing:
1. High-throughput screening of compound library
2. Lead compound identification (highlight molecule)
3. In vitro efficacy testing (cell assay results)
4. In vivo validation (mouse model showing tumor reduction)
Horizontal flow, use blue and orange color schemePer uno studio meccanicistico:
Graphical abstract depicting:
- Receptor-ligand binding at cell membrane
- Intracellular signaling cascade (3-4 key proteins)
- Nuclear translocation and gene activation
- Downstream cellular response
Vertical layout, molecular biology stylePer uno studio clinico:
Visual summary of clinical trial:
- Patient cohort (n=200, inclusion criteria icons)
- Randomization into treatment vs. control
- Primary endpoint comparison (bar graph showing significance)
- Key finding: 40% improvement in outcome measure
Clean, minimal design with medical iconographyDiverse riviste hanno specifiche diverse. Ecco un riferimento rapido:
| Editore | Dimensioni | Formato | Requisiti chiave |
|---|---|---|---|
| Elsevier | 1328 × 531 px | JPEG/PNG/TIFF | Sfondo bianco preferito |
| Cell Press | Formato quadrato | TIFF/EPS | Alta risoluzione (300 DPI) |
| Nature | 180mm di larghezza | TIFF/EPS/PDF | Modalità colore RGB |
| Wiley | Varia in base alla rivista | TIFF/EPS | Controlla la rivista specifica |
| ACS | 3.25" × 1.75" | TIFF | 600 DPI per grafiche TOC |
Controlla sempre le linee guida per gli autori della tua rivista di riferimento per le specifiche più aggiornate.
Prima di inviare il tuo graphical abstract, verifica:
Un graphical abstract è più di un componente richiesto per l'invio: è l'ambasciatore visivo della tua ricerca presso la comunità scientifica. In un'era di sovraccarico di informazioni, un graphical abstract ben realizzato può fare la differenza tra il tuo lavoro che viene notato o ignorato.
Punti chiave da ricordare:
Sia che tu scelga un software di progettazione tradizionale o la generazione basata sull'IA, i principi rimangono gli stessi: comunica chiaramente, progetta in modo professionale e tieni sempre a mente il tuo pubblico.
Pronto a creare splendidi graphical abstract per la tua prossima pubblicazione? SciDraw AI combina la generazione basata sull'IA con l'esportazione SVG, offrendoti la velocità dell'automazione con la flessibilità della modifica manuale.
Cosa ottieni con SciDraw AI:
Per i metodi tradizionali, prevedi 2-4 ore per un risultato rifinito. Con strumenti di IA come SciDraw AI, puoi generare e perfezionare un graphical abstract in 15-30 minuti.
Potrebbe essere necessario regolare le dimensioni e il formato del file, ma l'elemento visivo centrale può rimanere lo stesso se rappresenta accuratamente la tua ricerca.
Solo se sono centrali per il tuo messaggio. Un semplice grafico a barre che mostra il tuo risultato principale può essere efficace, ma evita di affollare l'immagine con più pannelli di dati.
Creane uno comunque! È prezioso per la promozione sui social media, le presentazioni a conferenze e il tuo portfolio.
Sì, a condizione di dichiarare l'assistenza dell'IA dove richiesto e di garantire che il contenuto rappresenti accuratamente la tua ricerca. Molti ricercatori ora usano l'IA come punto di partenza e rifiniscono il lavoro con strumenti tradizionali.
