Ein:e Lehrbuchautor:in hat die Mitose-Abbildung vor der Veröffentlichung fünfmal neu gezeichnet. Nicht weil die Wissenschaft falsch war — sie war jedes Mal korrekt. Das Verlagslektorat hat sie immer wieder abgelehnt: die Zellfarbe passte nicht zur Abbildung zwei Seiten vorher, der Pfeilstil unterschied sich von der Meiose-Abbildung in Kapitel 12, Studierende müssten die visuelle Sprache zweimal lernen.
Das sind die echten Kosten von Lehrbuchillustration. Eine Paper-Abbildung steht allein; eine Lehrbuchabbildung muss neben zwanzig anderen Abbildungen leben, über drei Auflagen und zwei Sprachen, und immer dasselbe Konzept gleich vermitteln. KI senkt die Kosten fürs Zeichnen — nicht fürs Konsistenthalten. Diese Anleitung zeigt, wie man beides kontrolliert.
Häufige Fehler, die Lehrbuchabbildungen durchfallen lassen
- Jede Abbildung wie eine Paper-Figur behandeln. Eine Paper-Figur beweist ein Ergebnis; eine Lehrbuchabbildung lehrt ein Konzept. Was für eine:n Reviewer:in passt, überfordert eine:n Studierende:n im zweiten Jahr.
- Kein Stylesheet quer durch Kapitel. Zelle A in Kapitel 3 ist blau, in Kapitel 9 grün — Studierende denken, das sind verschiedene Zellen. Palette und Icon-System einmalig festlegen, dann hart durchziehen.
- Definitionen ins Bild quetschen. Lange Labels verwandeln die Figur in ein Glossar. Definitionen gehören in den umgebenden Text oder die Bildunterschrift.
- Generische KI-Cartoons, die das Curriculum ignorieren. Eine Abbildung, die in einer Oberstufenbiologie passt, ist für ein Hauptstudiums-Zellbiologie-Kapitel zu simpel. Stufe in den Prompt schreiben.
- Kein editierbarer Export. Übersetzte Auflagen müssen Labels tauschen — Deutsch, Spanisch, vereinfachtes Chinesisch — und das geht nur mit SVG, nicht mit flach gerastertem Output.
Schlechter Prompt vs. besserer Prompt
Echtes Vorher/Nachher zu einer Mitose-Kapitelabbildung:
Zu kurz — produziert einen generischen, curriculum-fremden Mitose-Cartoon:
Make a textbook illustration of mitosis.Strukturiert — produziert eine Abbildung, die ins Kapitel passt:
Create a four-panel textbook illustration of mitosis stages for an undergraduate cell biology chapter.
Panel 1 (prophase): chromosomes condense, nuclear envelope intact.
Panel 2 (metaphase): chromosomes aligned at the metaphase plate, mitotic spindle visible.
Panel 3 (anaphase): sister chromatids pulled to opposite poles.
Panel 4 (telophase): two nuclear envelopes reforming, cell beginning to cleave.
Use a teal cytoplasm and a warm pink for chromosomes — match our chapter palette.
Same cell outline style as our meiosis figure: 2 px stroke, rounded oval.
Labels: short single-word callouts ("chromosome", "spindle", "centrosome"). Definitions stay in the caption, not the image.
Output as editable SVG so labels can be swapped for the German and Spanish editions.Der strukturierte Prompt fixiert das Stylesheet und die Lehrdichte — die zwei Dinge, die Lehrbuchabbildungen konsistent machen.
Hinweis: Die Prompts bleiben auf Englisch. Aktuelle Bildmodelle reagieren am stabilsten auf englische Tokens. Text auf Deutsch, Prompt auf Englisch ist Standard.
Das Lehrbuch-Stylesheet, das du zuerst definieren musst
Bevor irgendein Prompt geschrieben wird, festlegen und aufschreiben:
- Palette: 4–6 Farben, die quer durch alle Abbildungen verwendet werden (Zelltypen, Kompartimente, Moleküle).
- Strich- und Linienstärken: Zellumriss, Pfeile, Callout-Linien.
- Label-Stil: Schriftart, Größe, abgekürzt vs. ausgeschrieben, Einzelwort-Callouts vs. kurze Phrasen.
- Icon-System: wie Zelle, Organ, Instrument, Molekül jedes Mal gezeichnet werden.
- Bildunterschrift-Konvention: wo Definitionen wohnen, maximale Länge, Terminologieregeln.
Auf eine Seite zusammenfassen und in jeden Prompt einfügen. Ohne das erfindet die KI jedes Mal ein neues Stylesheet, und das Lektorat lehnt alle ab.

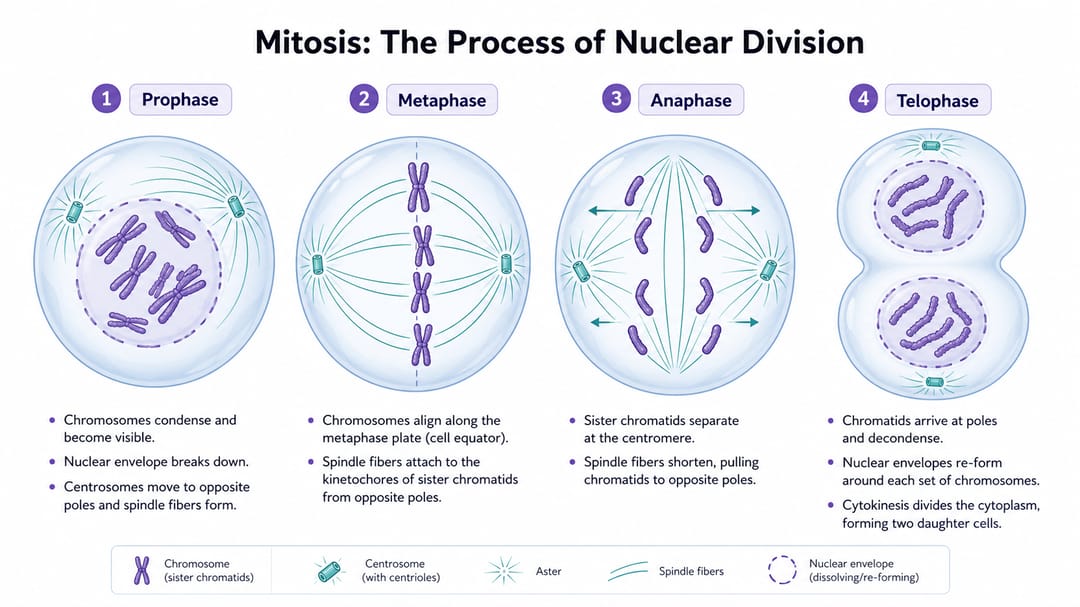

Beispielbild
Worauf achten: vier gleichgewichtete Panels; Labels sind Einzelwörter; ergänzende Details (Definitionen, Mechanismus) bleiben außerhalb der Figur; Zellfarbe und Strich sind über alle vier Panels identisch, damit Studierende Stadien vergleichen, keine Stile.
Copy-paste-Vorlagen nach Abbildungstyp
Bracket-Text durch Kapitelinhalt ersetzen. Stylesheet immer oben in den Prompt.

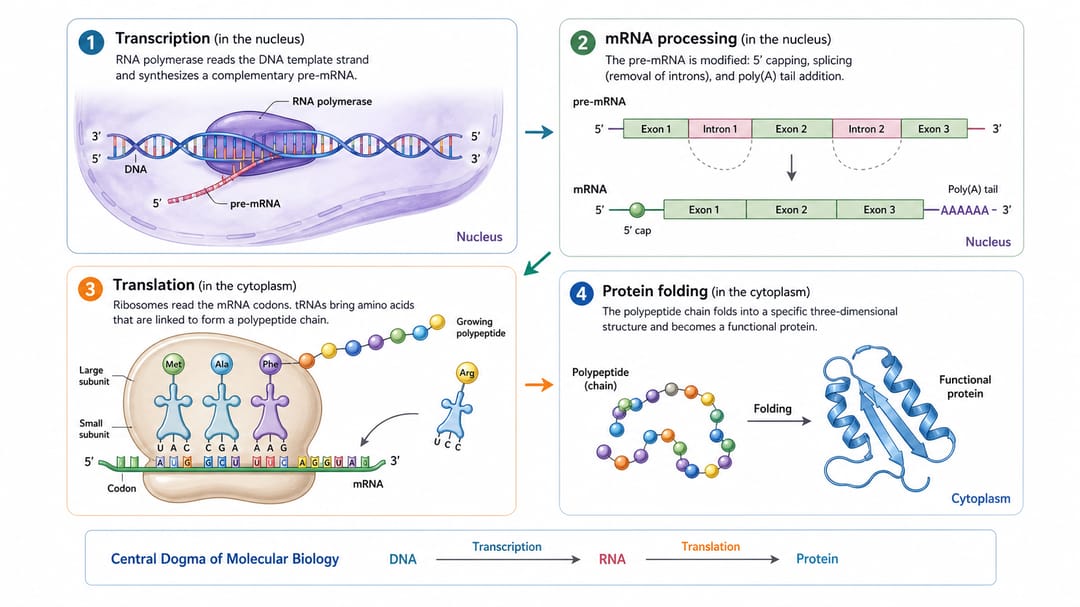

1. Schritt-für-Schritt biologischer Prozess
Create a textbook illustration explaining [process] for [grade level / course] students.
Show [stage 1], [stage 2], [stage 3], and [stage 4] in equally weighted panels with matching aspect ratio.
Use the palette and icon system from our style sheet: [paste style sheet excerpt].
Labels: single-word callouts only. No definitions in the image — those go in the caption.
Movement arrows between stages: thin, single direction, no decorative curves.
White background. Editable SVG output.

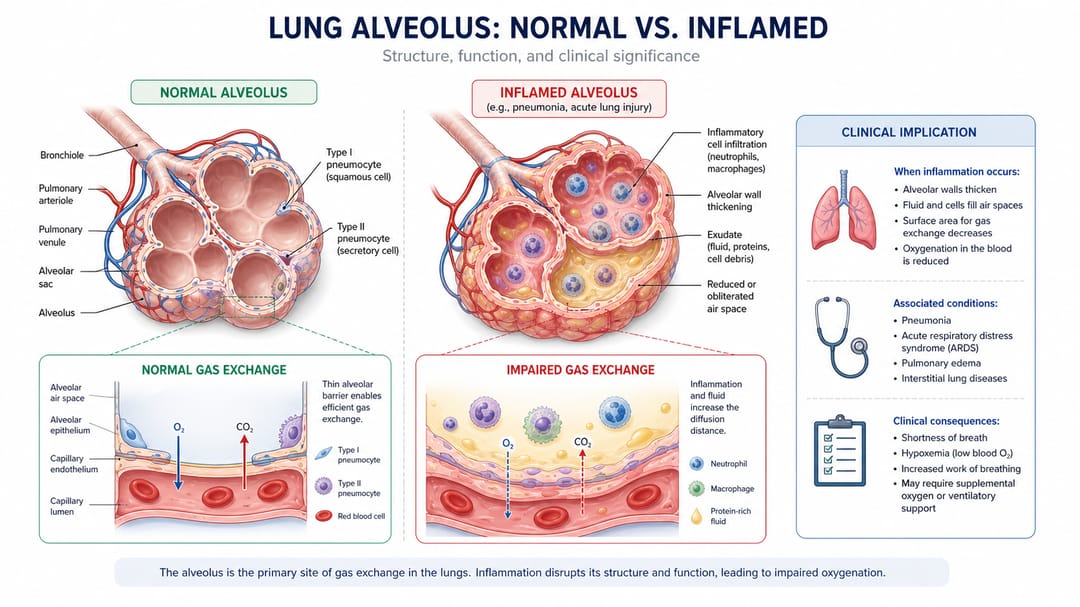

2. Medizinische Kapitelabbildung (normal vs. Pathologie)
Create a medical textbook illustration for [condition or organ system] for medical students.
Show four states: [anatomical normal], [early disease change], [advanced disease change], and [clinical or radiological correlate].
Use the same anatomical viewpoint across all four states so students compare changes, not perspectives.
Labels: abbreviated anatomical names. Mark pathology with a dashed outline, not red — color blindness compliance.
Style: educational atlas, no graphic content, calm clinical palette from style sheet.

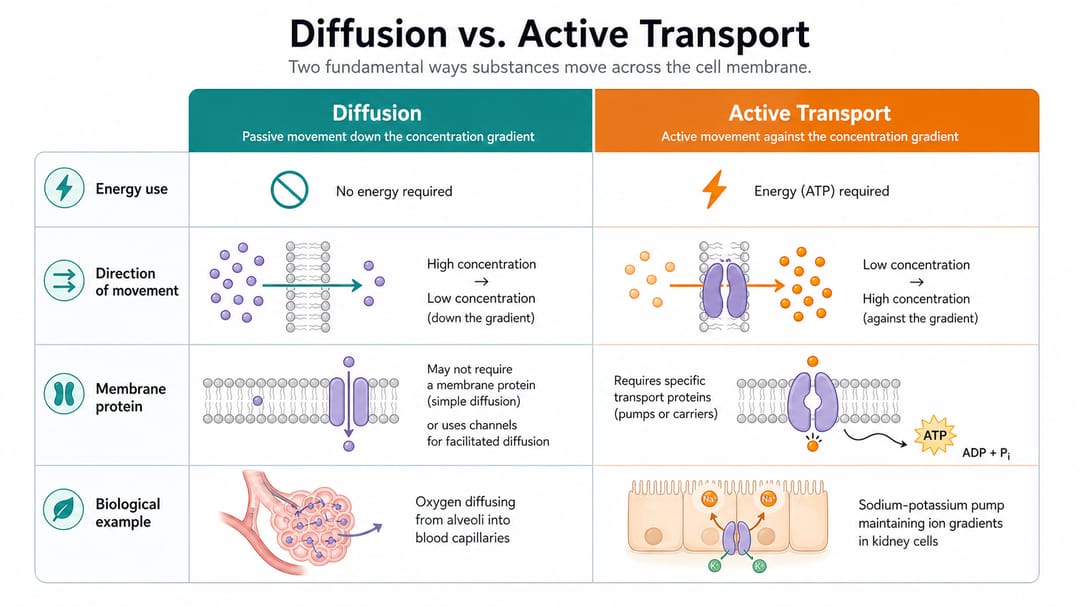

3. Vergleichs- / Kontrast-Abbildung
Design a textbook figure comparing [concept A] and [concept B] for [grade level] students.
Use two columns of equal width with identical row structure: [mechanism], [structure], [function], [example].
Matching icons on left and right within each row, so the difference is visible at a glance.
Short labels, definitions in caption.
Use the chapter palette; A in [color 1], B in [color 2]. SVG output.
4. Beschriftete Anatomie-Abbildung
Create a labeled anatomy illustration of [organ or system] for [grade level / course] students.
View: [sagittal / coronal / axial / 3-D oblique], specify a single perspective.
Label the following structures: [list every structure to label]. Do not label other structures.
Use leader lines, not arrows. Place labels outside the body outline so the anatomy stays readable.
Style: educational atlas, matching the rest of our anatomy figures (palette and stroke from style sheet).
Output as layered SVG so labels can be translated for international editions.So nutzen verschiedene Leser diesen Leitfaden
- Erstautor:in eines Lehrbuchs: Schreib das Stylesheet bevor du Prompts schreibst. Die meisten abgelehnten Abbildungen scheitern an fehlendem Stylesheet, nicht an schlechten Prompts.
- Lektor:in oder Produktionsleitung: Stylesheet bei der Einreichung erzwingen. Kein Stylesheet im Prompt → Abbildung zurückweisen, bevor du die Wissenschaft prüfst.
- Co-Autor:in für internationale Ausgaben: Auf SVG-Export für jede Abbildung bestehen. Mit SVG ist Übersetzung ein Text-Tausch, ohne SVG ein Neu-Zeichnen.
- Curriculum- / Instructional Designer:in: Vorlage 1 für Prozesse, Vorlage 3 für Vergleiche. Diese zwei decken die meisten Lernziele ab.
- Medical Illustrator:in mit KI-Entwürfen: Vorlage 2 für das Layout, Anatomie für die Finalversion selbst neu zeichnen. KI ist schnell beim Kompositionsentwurf, unzuverlässig bei klinischer Genauigkeit.
Realistischer Workflow in SciDraw AI
- Stylesheet zuerst sperren. Eine Seite: Palette, Striche, Labels, Icons, Captions. In jeden Prompt einfügen.
- Vorlage nach Lehrfunktion wählen. Prozess, Vergleich, Anatomie oder medizinischer Zustand.
- Eine Variante generieren, gegen das Kapitel verifizieren. Passt die Zellfarbe zur Abbildung zwei Seiten vorher? Passt der Pfeilstil zu Kapitel 12?
- In SVG exportieren und ins Kapitelmanuskript einsetzen. Nie isoliert betrachten, immer im Kontext der umgebenden Abbildungen.
- Übersetzung über Text-Tausch im SVG. Keine Neuerstellung. Eine Datei pro Sprache unterscheidet sich nur in der Textebene.
- Kapitelweise Abbildungsindex bauen — Co-Autor:innen sehen alle Figuren auf einen Blick und fangen Inkonsistenzen vor den Druckfahnen ab.
Checkliste vor Druck
- Stylesheet steht oben in jedem Prompt, der eine Abbildung in diesem Kapitel produziert hat.
- Zelltypen, Organe und Instrumente nutzen quer durch Kapitel dieselbe Farbe und denselben Umriss.
- Labels sind kurze Callouts; Definitionen leben in Bildunterschriften oder Fließtext.
- Keine erfundenen Zahlen, keine echten Patient:innendaten, keine Journal-Logos.
- SVG-Export ist mehrschichtig mit Text auf eigener Ebene (übersetzungsfertig).
- Farbwahl besteht den Kontrast-Test für Farbenblindheit (keine reine Rot/Grün-Kodierung).
- In Druckgröße betrachtet besteht jede Abbildung den 2-Sekunden-Lesetest für die Zielklassenstufe.
Verwandte SciDraw AI-Workflows
Textbook Illustration Maker · Book Illustration Maker · For Educators · Medical Illustration Generator
FAQ
Wie unterscheidet sich eine Lehrbuchabbildung von einer Paper-Figur?
Eine Paper-Figur beweist ein Ergebnis für Spezialist:innen. Eine Lehrbuchabbildung lehrt ein Konzept für Nicht-Spezialist:innen, die im selben Kapitel weitere 19 Abbildungen lesen. Dichte, Label-Stil und Konsistenzanforderungen sind alle strenger für Lehrbuchabbildungen.
Sollen Lehrbuch-Abbildungen ausführliche Labels haben?
Einzelwort-Callouts für identifizierbare Objekte. Definitionen und Mechanismus-Beschreibungen gehören in die Bildunterschrift oder den Fließtext. Eine Abbildung voller Definitionen funktioniert nicht mehr als Abbildung und wird zum Glossar.
Kann dieselbe Abbildung in Folien oder Handouts wiederverwendet werden?
Ja — wenn SVG exportiert wurde und Labels auf einer eigenen Textebene liegen. Kürzere Labels für Folien, ausgeblendete Definitionen für Handouts, Sprachtausch für Übersetzungen — alle drei sind Label-Tausch, keine Neugenerierung.
Wie unterscheidet sich das von Buchillustration allgemein?
Lehrbuchillustration priorisiert pädagogische Klarheit und Konsistenz über Kapitel hinweg. Allgemeine Buchillustration umfasst auch Kapiteleingänge, dekorative Doppelseiten und editoriale Visuals, wo Konsistenz weniger kritisch ist.
Wie verhindere ich, dass die KI für jede Abbildung einen neuen Stil erfindet?
Stylesheet in jeden Prompt einfügen. Modelle zielen ohne explizite Beschränkung auf maximale Diversität. "Match our chapter style" ohne Spezifikation bedeutet dem Modell nichts.
Was ist mit anatomischer Genauigkeit — kann das die KI?
Für frühe Entwürfe ja. Für die finale anatomische Lehrbuchabbildung muss ein:e qualifizierte:r Medical Illustrator:in oder Anatom:in prüfen. KI zeichnet klinisch falsche Details mit Überzeugung; der editoriale Prozess muss sie vor dem Druck abfangen.
