Ein Diagramm der tierischen Zelle kann auf den ersten Blick richtig wirken und trotzdem Punkte kosten – wegen einer gekreuzten Beschriftungslinie, einer Struktur, die es nur in Pflanzenzellen gibt, oder einer Beschriftung, die ins leere Zytoplasma zeigt. Am sichersten ist es, zuerst die Zellgrenze zu bestimmen, danach die größten Strukturen einzuzeichnen und die kleineren Organellen erst hinzuzufügen, wenn die Anordnung klar ist.
Diese Anleitung erklärt den Aufbau der tierischen Zelle, die Funktion jeder Organelle und wie du sowohl ein beschriftetes Referenzdiagramm als auch ein leeres Arbeitsblatt erstellst. Wenn du sofort eine fertige Abbildung brauchst, zeichnet der Generator für Tierzell-Diagramme eine beschriftete oder unbeschriftete Version aus einer einfachen Beschreibung.
Häufige Fehler beim Tierzell-Diagramm
Behebe diese Fehler, bevor du dich um Farbe oder Gestaltung kümmerst:
- Eine Zellwand oder Chloroplasten einzeichnen. Tierische Zellen haben eine Plasmamembran, aber keine Zellwand aus Zellulose und keine Chloroplasten.
- Eine große zentrale Vakuole zeichnen. Das ist ein typisches Merkmal der Pflanzenzelle. Tierische Zellen enthalten stattdessen kleine Vesikel oder Vakuolen.
- Die Beschriftungslinie neben eine Organelle setzen. Das Ende der Linie muss die gemeinte Struktur berühren, nicht das umgebende Zytoplasma.
- Raues und glattes ER als voneinander unabhängige Objekte zeichnen. Beide gehören zum Endomembransystem; das raue ER ist mit Ribosomen besetzt.
- Alle Organellen gleich groß zeichnen. Der Zellkern sollte ein typisches Lehrdiagramm dominieren, während Ribosomen als sehr kleine Punkte dargestellt werden.
- Pfeile statt Beschriftungslinien verwenden. Pfeile deuten Bewegung oder einen Prozess an. Für Namen nimmst du einfache Beschriftungslinien.
- Ein Lehrbuchschema wie ein Mikroskopbild behandeln. Ein Diagramm vereinfacht und trennt Strukturen zur besseren Übersicht; es ist kein maßstabsgetreues Abbild.

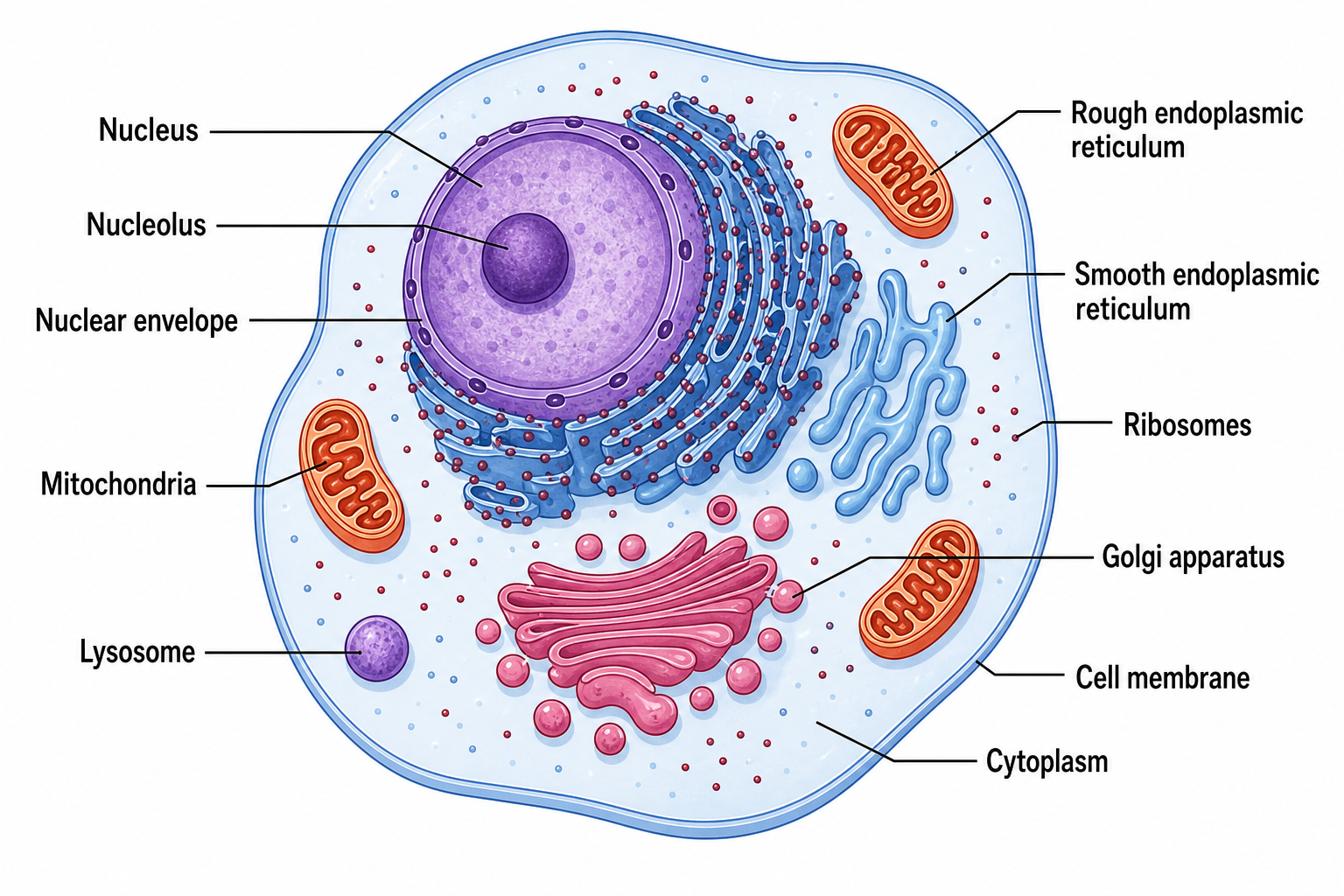

Ein beschriftetes Tierzell-Diagramm sollte jede Organelle leicht erkennbar machen, ohne dass sich Beschriftungslinien kreuzen.
Aufbau der tierischen Zelle und ihre Funktionen
| Zellbestandteil | So sieht er im Diagramm aus | Hauptfunktion |
|---|---|---|
| Zellmembran | Dünne äußere Grenze | Steuert den Stoffaustausch und unterstützt die Signalübertragung |
| Zytoplasma | Offener Innenraum um die Organellen | Enthält das Zytosol und ist Ort vieler Stoffwechselreaktionen |
| Zellkern | Großes rundes oder ovales Kompartiment | Speichert die DNA und reguliert die Genexpression |
| Nukleolus | Dichter Fleck im Zellkern | Bildet ribosomale RNA und setzt Ribosomen-Untereinheiten zusammen |
| Mitochondrium | Bohnenförmige Organelle mit gefalteter Innenmembran | Erzeugt den größten Teil des ATP durch aerobe Atmung |
| Raues ER | Gefaltete Membranen mit Punkten besetzt | Synthetisiert und verarbeitet sekretorische und Membranproteine |
| Glattes ER | Röhrenförmige Membranen ohne Punkte | Bildet Lipide, unterstützt Entgiftung und Calciumspeicherung |
| Golgi-Apparat | Stapel gebogener, abgeflachter Zisternen | Verändert, sortiert und verpackt Proteine und Lipide |
| Ribosomen | Winzige Punkte, frei oder am rauen ER | Übersetzen mRNA in Protein |
| Lysosom | Kleine membranumhüllte Kugel | Baut Makromoleküle und verbrauchtes Zellmaterial ab |
| Peroxisom | Kleine membranumhüllte Kugel | Oxidiert Fettsäuren und entgiftet Wasserstoffperoxid |
| Zentrosom | Paar aus Zentriolen nahe dem Zellkern | Organisiert Mikrotubuli und bildet die Mitosespindel mit |
| Zytoskelett | Feine Fasern durch das Zytoplasma | Erhält die Form, positioniert Organellen und ermöglicht Bewegung |
| Vesikel | Kleine Membranbläschen | Transportieren Stoffe zwischen Organellen und Zellmembran |
Für ein Diagramm der Mittelstufe reichen meist die ersten neun Einträge. In Abbildungen für die Oberstufe, Universität oder Lehrbücher werden zusätzlich Kernhülle, Chromatin, Peroxisomen, Zentrosom und die drei Hauptsysteme des Zytoskeletts beschriftet.
Tierzell-Diagramm Schritt für Schritt beschriften
1. Die Zellmembran finden
Beginne mit der dünnen äußeren Grenze. Beschrifte sie als Zellmembran oder Plasmamembran. Füge keine zweite, dicke äußere Wand hinzu.
2. Zellkern und Nukleolus beschriften
Der Zellkern ist in einem Lehrdiagramm normalerweise die größte Organelle. Ziehe eine Beschriftungslinie zum Zellkern, eine weitere zum Nukleolus und bei Bedarf eine dritte zur Kernhülle.
3. Raues und glattes ER trennen
Suche das gefaltete Membrannetz nahe dem Zellkern. Der mit Ribosomenpunkten besetzte Bereich ist das raue ER; der Bereich ohne Punkte ist das glatte ER. Beschrifte beide getrennt.
4. Den Golgi-Apparat erkennen
Der Golgi-Apparat wird als gebogener Stapel abgeflachter Zisternen gezeichnet, oft mit kleinen Transportvesikeln daneben. Verwechsle ihn nicht mit dem ER, das durchgängiger und netzartiger ist.
5. Mitochondrien hinzufügen
Mitochondrien sind meist bohnenförmig mit inneren Falten, den Cristae. In einem einfachen Diagramm beschriftest du die ganze Organelle; Außenmembran, Innenmembran, Cristae und Matrix nur in einer Detailvergrößerung.
6. Lysosomen, Vesikel und Peroxisomen markieren
Sie können alle wie kleine Kreise aussehen. Orientiere dich an der Vorlage oder Legende, statt zu raten. Unterscheidet die Abbildung sie nicht, dann erfinde keine Zuordnung.
7. Ribosomen und Zytoplasma zuletzt beschriften
Ziehe die Ribosom-Beschriftung zu einem sichtbaren Punkt. Ziehe die Zytoplasma-Beschriftung in den offenen Innenraum zwischen den Organellen. So konkurrieren die beiden Beschriftungen nicht um dieselbe Fläche.
8. Jede Beschriftungslinie prüfen
Verfolge jede Linie vom Text bis zum Endpunkt. Rücke Beschriftungen nach außen, halte den Text waagerecht und vermeide Kreuzungen. Ein sauberes Beschriftungssystem gehört zur wissenschaftlichen Kommunikation, nicht nur zur Verzierung.
Beschriftetes vs. unbeschriftetes Tierzell-Diagramm
Ein beschriftetes Tierzell-Diagramm eignet sich am besten für Referenzen, Notizen, Foliensätze und Lösungsschlüssel. Ein unbeschriftetes Tierzell-Diagramm eignet sich am besten für Abrufübungen, Quizze und Arbeitsblätter.
So erstellst du ein passendes Arbeitsblatt-Set:
- Erzeuge zuerst die beschriftete Version und prüfe jede Struktur.
- Behalte dieselbe Zellanordnung bei und entferne nur den Text.
- Lass leere Beschriftungskästchen oder nummerierte Linien stehen.
- Lege den beschrifteten Lösungsschlüssel auf eine separate Seite.

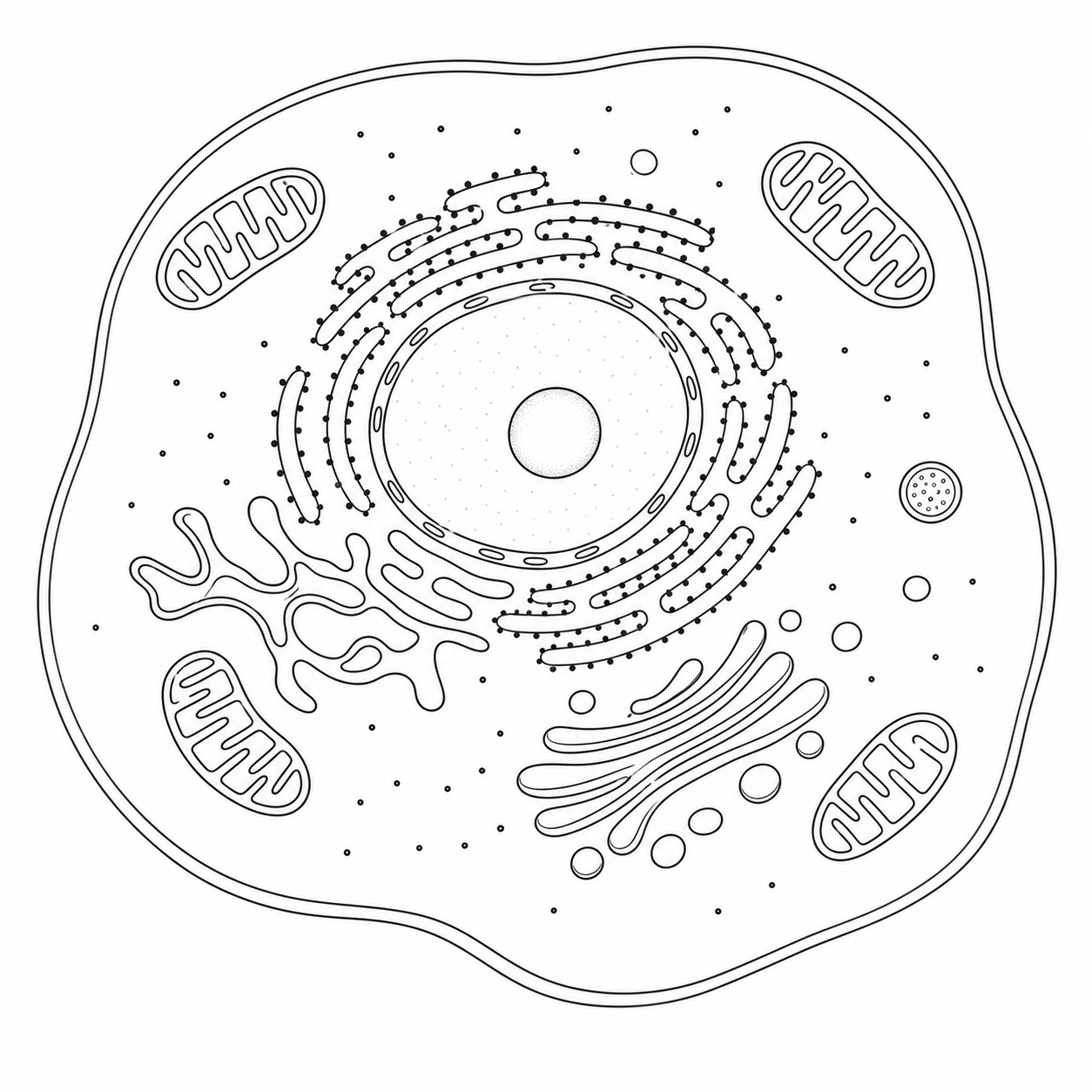

Ein unbeschriftetes Tierzell-Diagramm sollte dieselbe Organellen-Anordnung wie sein Lösungsschlüssel behalten.
Tierzelle vs. Pflanzenzelle im Diagramm
| Merkmal | Tierische Zelle | Pflanzenzelle |
|---|---|---|
| Äußere Grenze | Zellmembran | Zellwand außerhalb einer Zellmembran |
| Typische Form | Rund oder unregelmäßig | Regelmäßiger und kastenförmig |
| Chloroplasten | Fehlen | In photosynthetischen Zellen vorhanden |
| Vakuolen | Kleine Vesikel oder Vakuolen | Eine große zentrale Vakuole ist typisch |
| Zentrosom mit Zentriolen | In Lehrdiagrammen üblich | Bei den meisten höheren Pflanzen fehlend |
| Lysosomaler Abbau | Lysosomen sind auffällig | Lytische Vakuolen übernehmen ähnliche Aufgaben |
| Gemeinsame Organellen | Zellkern, Mitochondrien, ER, Golgi, Ribosomen, Zytoskelett | Dieselben gemeinsamen eukaryotischen Organellen |
Nutze den Maker für Pflanzen- und Tierzell-Vergleiche für eine Gegenüberstellung oder lies die Anleitung zur Pflanzenzelle für pflanzenspezifische Strukturen.
Ein besserer Prompt für ein Tierzell-Diagramm
Ein vager Prompt lässt zu viele fachliche und gestalterische Entscheidungen offen.
Schwacher Prompt
Zeichne eine tierische Zelle.
Besserer Prompt
Erstelle ein sauberes, beschriftetes Diagramm einer tierischen Zelle für den Leistungskurs Biologie. Zeige Zellmembran, Zytoplasma, Zellkern mit Nukleolus und Kernhülle, Mitochondrien mit sichtbaren Cristae, raues und glattes ER, Golgi-Apparat, freie und gebundene Ribosomen, Lysosomen, Peroxisomen, Zentrosom mit Zentriolen, Vesikel und Zytoskelett. Verwende waagerechte deutsche Beschriftungen außerhalb der Zelle mit dünnen, sich nicht kreuzenden Linien. Weißer Hintergrund, Lehrbuch-Vektorstil, 16:9.
Für ein Arbeitsblatt ergänze:
Erstelle eine zweite Version mit derselben Anordnung, aber ohne Text. Behalte leere Beschriftungskästchen und Linien, damit die Schüler die Teile selbst beschriften können.
Genauigkeits-Checkliste vor der Nutzung
- Die Zelle hat eine Membran, aber keine Zellwand und keine Chloroplasten.
- Jede gewünschte Organelle erscheint einmal oder in biologisch plausibler Zahl.
- Das raue ER trägt Ribosomenpunkte, das glatte ER nicht.
- Der Zellkern enthält einen Nukleolus und ist von einer Kernhülle umschlossen.
- Mitochondrien zeigen innere Falten statt einer beliebigen Spirale.
- Beschriftungslinien berühren die richtigen Strukturen und kreuzen sich nicht.
- Beschriftungen verwenden einheitlich Singular oder Plural.
- Der Detailgrad passt zu Klasse, Folie oder Publikation.
Ein Tierzell-Diagramm mit SciDraw AI erstellen
Öffne den Generator für Tierzell-Diagramme, wähle ein beschriftetes, unbeschriftetes oder Leistungskurs-Beispiel und passe den Prompt an deinen Unterricht an. Für eine umfassendere Abbildung, die Zellen mit Stoffwechselwegen oder Versuchsschritten verbindet, nutze den Generator für Zellillustrationen oder den Maker für wissenschaftliche Abbildungen.
Das erzeugte Diagramm ist ein Entwurf. Prüfe daher jede Beschriftung anhand deines Lehrbuchs oder einer verlässlichen biologischen Quelle, bevor du es abgibst, unterrichtest oder veröffentlichst.
