带标注的动作电位图生成器

什么是动作电位图？

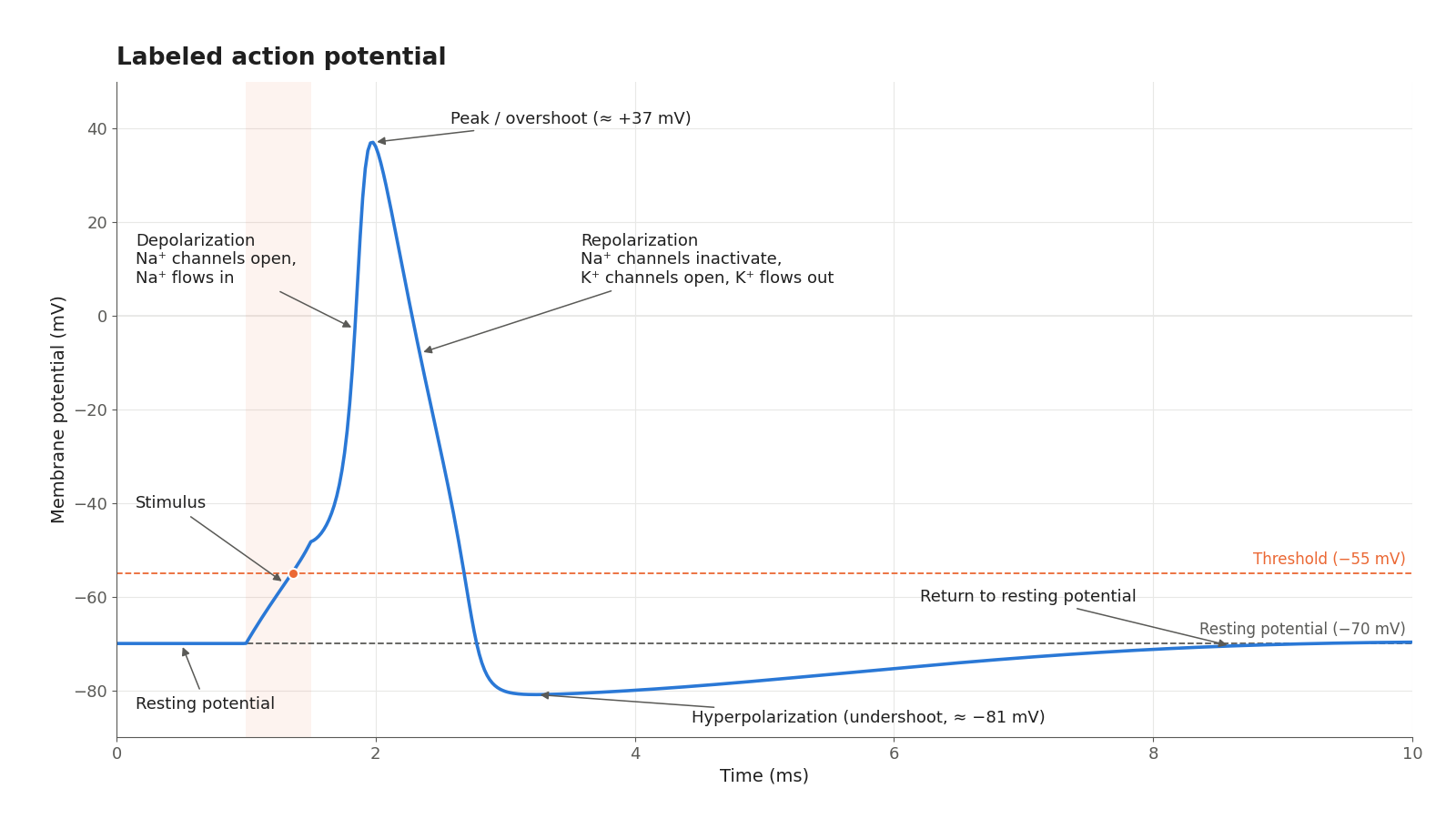

动作电位图以时间（ms）为横轴、膜电位（mV）为纵轴，记录神经元一次电冲动的全过程。细胞膜平时处于约 −70 mV 的静息电位；受到刺激后发生去极化，一旦达到约 −55 mV 的阈电位，电压门控钠通道大量开放，Na⁺ 迅速内流，膜电位在约 1 ms 内升到 +30 至 +40 mV 左右的峰值。随后钠通道失活、电压门控钾通道开放，K⁺ 外流使膜复极化，并短暂低于静息电位形成约 −80 mV 的超极化，最后恢复到静息电位。本工具按实际数值绘制这条曲线——可以是你自己的记录，也可以是自带的模拟数据——每个时相都落在正确的位置，之后可在 SciVis 中添加标注、底色，或去掉文字做成练习图。

绘制动作电位图需要哪些数据

• 两列数值：时间（ms）和膜电位（mV）。采样间隔建议 0.01–0.1 ms，上升支才会平滑。
• 可以另加文字列，例如 phase（时相）或 refractory_period（不应期），用来标注或加底色。
• 要比较多条曲线时用长格式：每个时间点、每条曲线各占一行，再用 stimulus 之类的列区分曲线。
• 把单位写进列名（如 time_ms、membrane_potential_mV），上传前删掉备注、合计和空行。

适合生物与神经科学课堂的动作电位图

• 完整标注的动作电位
• 绝对不应期与相对不应期
• 空白动作电位练习图
• 全或无定律
• 动作电位期间的 Na⁺ 与 K⁺ 电导
• 动作电位与平衡电位

为什么要用数据画动作电位图？

• 静息电位、阈电位、峰值和后超极化都落在正确的毫伏数值上，而不是凭感觉手绘。
• 同一条曲线可以同时得到完整标注的答案图、不应期版本和 A–H 空白练习图。
• 把阈下刺激和阈上刺激画在同一坐标系里，全或无定律一眼就能看懂。
• 换成你自己的实验记录或模拟结果，版式依然清晰统一。
• 标注、配色和导出都能在 SciVis 中继续修改，适合课件、讲义和实验报告。

如何使用 带标注的动作电位图生成器

选择示例，或上传一个 CSV、TSV、TXT、XLSX、XLS 文件；检查识别到的列，生成图表，再进入 SciVis 继续编辑。Excel 仅读取第一个工作表。

一张合格的动作电位图应该包含什么

• 横轴为时间（ms）、纵轴为膜电位（mV），纵轴范围包含 0 mV，超射部分才看得清。
• 静息电位（约 −70 mV）和阈电位（约 −55 mV）两条虚线参考线。
• 去极化：电压门控钠通道开放，Na⁺ 内流。
• 复极化：钠通道失活，电压门控钾通道开放，K⁺ 外流。
• 超极化：钾通道关闭较慢，膜电位短暂低于静息电位、向 E_K 靠近。
• 可选：用底色标出绝对不应期和相对不应期，或在下方单独一栏画出 Na⁺、K⁺ 电导。

绝对不应期和相对不应期有什么区别？

绝对不应期从达到阈电位开始，一直持续到复极化的大部分阶段：这时电压门控钠通道要么已经开放，要么处于失活状态，无论刺激多强都不能再产生第二个动作电位。相对不应期大致对应后超极化阶段：部分钠通道已经复活，但钾电导仍然偏高、膜电位离阈值更远，只有比平常更强的刺激才能引发动作电位。不应期限制了神经元的最高放电频率，也保证神经冲动沿轴突单向传导。
