포함된 모든 연구에서 효과크기를 추출하고, 통합 추정치를 계산했다면, 이제 대부분의 독자에게 메타분석 그 자체인 그림이 필요합니다. 바로 포레스트 플롯입니다. 전통적인 길은 R의 metafor나 meta, 또는 RevMan을 거치는데, 칼럼과 다이아몬드와 가중치를 가지런히 맞추다 보면 오후 한나절이 통째로 사라질 수 있습니다. 이 가이드에서는 평범한 문장으로 설명하는 것만으로 메타분석 포레스트 플롯을 만드는 법을 보여드립니다. 행, 신뢰구간, 통합 다이아몬드는 AI가 조립하고, 당신은 종합 작업에 집중하면 됩니다.
이 가이드를 끝까지 따라오면 다음을 할 수 있습니다:
- 연구당 한 행, 점추정치, 신뢰구간으로 메타분석 포레스트 플롯 만들기 — 코딩 없이.
- 무효선(line of no effect)을 올바른 위치에 두고 오즈비, 위험비, 평균차, 위험률 그리기.
- 심사위원이 기대하는 자리에 연구 가중치, 통합 요약 다이아몬드, 이질성 통계(I², τ²) 추가하기.
- 하위그룹 포레스트 플롯 구성하기, 그리고 체계적 문헌고찰·저널 투고용 인쇄 가능한 그림 내보내기.
아래의 모든 작업은 포레스트 플롯 생성기를 사용해 SciDraw AI 에디터 안에서 이루어집니다 — 연구와 효과크기를 제공하면 AI가 플롯을 그리고, 말로 다듬으면 됩니다.
포레스트 플롯이 전달하는 것

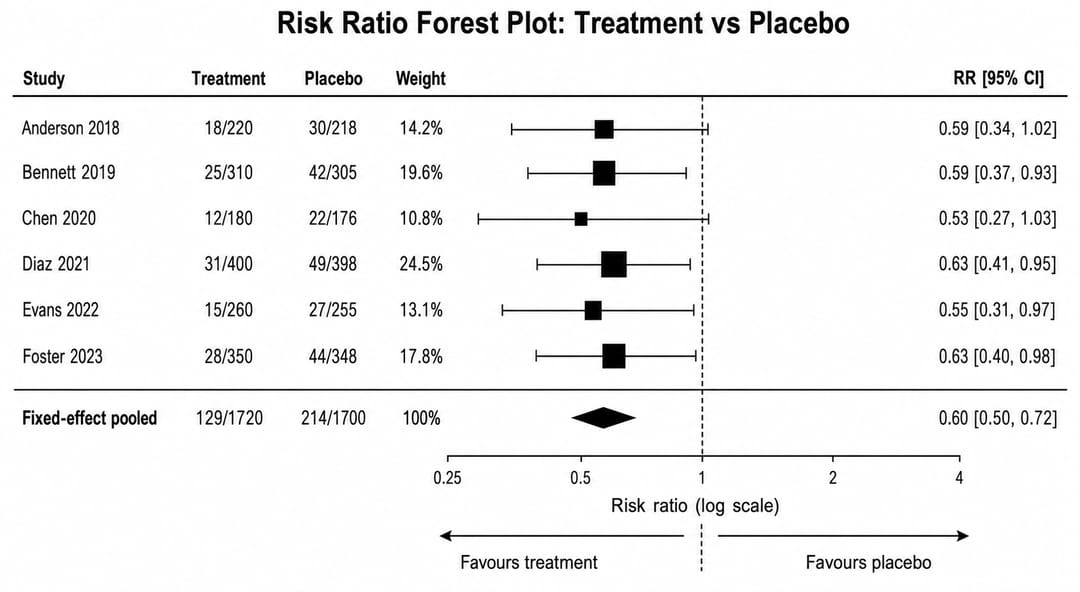

포레스트 플롯은 여러 연구를 하나의 수직 더미로 요약합니다. 각 행은 하나의 연구입니다. 정사각형이 효과 추정치를 표시하고, 가로선이 신뢰구간을 보여주며, 정사각형의 크기는 메타분석에서 그 연구의 가중치를 반영합니다. 수직 무효선(비율은 1, 차이는 0)은 독자가 어떤 연구가 유의한지 한눈에 보게 해줍니다. 맨 아래에는 다이아몬드가 통합 추정치를 보여줍니다 — 중심은 요약 효과, 너비는 통합 신뢰구간입니다.
이 그림은 세 가지를 분명히 해야 합니다. 각 연구의 효과와 정밀도, 각 연구가 얼마나 기여했는지, 그리고 그것들이 함께 무엇을 말하는지. 이 셋을 제대로 잡으면 플롯이 전체 이야기를 들려줍니다.
1단계: 원하는 포레스트 플롯을 설명하기
에디터를 열고 효과 측도, 연구들, 구조를 AI에게 알려주세요. 효과 측도는 무효선의 위치와 축이 로그 척도인지 여부를 결정하므로, 먼저 밝혀야 합니다.
템플릿: "[N]개 연구의 메타분석용 포레스트 플롯을 만들어줘. 효과 측도: [오즈비 / 위험비 / 평균차 / 위험률]. 각 연구를 점추정치와 95% 신뢰구간, 가중치 크기의 정사각형, [1 / 0]에 있는 수직 무효선과 함께 그리고, 맨 아래에 통합 요약 다이아몬드를 넣어줘. [로그] x축을 사용해줘."
채워 넣은 예시:
- "8개 무작위 시험의 메타분석용 포레스트 플롯을 만들어줘. 효과 측도: 로그 x축의 오즈비. 연구당 한 행으로 연구명, OR과 95% CI를 오른쪽에 텍스트로, 연구 가중치 크기의 정사각형, OR = 1에 수직 점선 무효선을 넣어줘. 맨 아래에 'Overall'이라고 표시된 통합 랜덤효과 다이아몬드를 추가해줘."
2단계: 연구와 효과크기 입력하기
각 행에는 라벨과 구간이 있는 효과 추정치가 필요합니다. AI에게 작은 표를 건네거나 인라인으로 나열할 수 있습니다.
- "이 연구들을 행으로 추가해줘: Smith 2019, OR 1.42 (1.10–1.84); Lee 2020, OR 0.88 (0.61–1.27); Garcia 2021, OR 1.95 (1.30–2.93)..."
- "각 행에 정렬된 오른쪽 칼럼에 OR과 95% CI 수치를 보여줘."
- "모든 연구에 제1저자와 연도가 들어간 왼쪽 칼럼을 추가해줘."
효과 측도가 연속형이면 틀을 바꾸세요: "무효선을 0에 둔 평균차와 선형 x축을 써줘."
3단계: 가중치, 통합 다이아몬드, 이질성 추가하기
포레스트 플롯을 단순한 오차막대 행과 구분 짓는 것은 메타분석적 세부 요소입니다. 명시적으로 요청하세요:
- "각 연구의 정사각형을 가중치에 비례해 크기를 조정하고 오른쪽에 'Weight (%)' 칼럼을 추가해줘."
- "맨 아래에 랜덤효과 통합 다이아몬드를 추가하고, 너비는 요약 추정치의 95% CI로 해줘."
- "다이아몬드 아래에 이질성 통계를 추가해줘: I² = 38%, τ² = 0.04, p = 0.12."
- "통합 행을 'Overall (random effects)'로 표시해줘."
통합 방식이 고정효과인지 랜덤효과인지 밝히세요 — 가중치와 다이아몬드가 달라지고, 심사위원이 반드시 확인합니다.
4단계: 하위그룹과 방향 라벨 추가하기
많은 문헌고찰이 연구를 하위그룹(예: 용량, 지역, 비뚤림 위험)으로 나눕니다. AI는 행을 그룹화하고 각 하위그룹에 자체 소계 다이아몬드를 줄 수 있습니다.
- "연구를 'High dose'와 'Low dose' 두 하위그룹으로 묶고 각각 자체 소계 다이아몬드를 준 뒤, 맨 아래에 전체 다이아몬드를 넣어줘."
- "두 소계 사이에 하위그룹 이질성 검정을 추가해줘."
- "축 방향 라벨을 추가해줘: 왼쪽에 'Favors treatment', 오른쪽에 'Favors control'."
축 아래의 방향 라벨은 어느 쪽이 유리한지 독자가 오독하지 않게 막아주는 작은 손길입니다. 이후 개별 라벨을 다듬으려면 AI 그림에서 텍스트와 라벨 편집하는 법을 참고하세요.
흔한 실수 (그리고 해결법)
- 잘못된 무효선. 평균차 플롯에서 무효선을 1에 두면 무의미합니다. 해결: "평균차에는 무효선을 0에, 비율 측도에는 1에 둬줘."
- 비율에 선형 축 사용. 오즈비와 위험비는 선형 척도에서 한쪽으로 치우칩니다. 해결: "신뢰구간이 대칭으로 보이게 x축에 로그 척도를 써줘."
- 연구 가중치 누락. 동일 크기 정사각형은 어떤 연구가 결과를 주도하는지 가립니다. 해결: "정사각형을 가중치 크기로 조정하고 가중치 칼럼을 추가해줘."
- 통합 다이아몬드 없음. 요약 없는 연구 더미는 메타분석 그림이 아닙니다. 해결: "맨 아래에 통합 요약 다이아몬드를 추가해줘."
- 이질성 누락. 독자는 종합을 판단하려면 I²와 τ²가 필요합니다. 해결: "다이아몬드 아래에 I², τ², 이질성 p-value를 추가해줘."
- 정렬되지 않은 칼럼. 연구명, 추정치, CI가 줄이 안 맞으면 엉성해 보입니다. 해결: "연구, 추정치, CI, 가중치 칼럼을 깔끔한 수직 레인으로 정렬해줘."
내보내기와 활용
플롯이 준비되면, 목표에 맞게 내보내세요:
- "이걸 저널 전체 페이지 너비에 맞춘 300 DPI PNG로 내보내줘."
- "투고 전에 Illustrator에서 편집할 수 있게 SVG를 줘."
- "보충 자료용으로 흰 배경의 고해상도로 내보내줘."
포레스트 플롯은 보통 더 큰 체계적 문헌고찰 패키지의 한 그림입니다. 연구 선정 흐름을 위한 PRISMA 흐름도 만드는 법, 그리고 시험 자체를 보고한다면 CONSORT 다이어그램 만드는 법과 함께 쓰세요. 텍스트는 AI 그림에서 텍스트와 라벨 편집하는 법으로 계속 다듬으면 됩니다. 모든 것은 SciDraw AI 에디터에서 편집 가능합니다.
자주 묻는 질문
R이나 RevMan 없이 메타분석 포레스트 플롯을 어떻게 만드나요?
포레스트 플롯 생성기를 열고, 효과 측도(오즈비, 위험비, 평균차, 위험률)를 밝히고, 각 연구를 추정치와 95% CI와 함께 나열하면 AI가 행, 가중치, 통합 다이아몬드를 만듭니다. 모든 것을 지시 입력으로 다듬으면 됩니다 — metafor나 RevMan은 필요 없습니다.
오즈비 포레스트 플롯과 위험비 포레스트 플롯의 차이는 무엇인가요? 둘 다 로그 x축에 무효선을 1에 두고 그리는 비율 측도이므로 레이아웃은 동일합니다. 차이는 기저 계산과 해석에 있습니다. 데이터가 어떤 측도를 쓰는지 생성기에 알려주면 그에 맞게 축을 라벨링합니다.
무효선은 어디에 두나요? 로그 척도의 비율 측도(오즈비, 위험비, 위험률)는 1에, 선형 척도의 차이 측도(평균차, 표준화 평균차)는 0에 둡니다. 효과 측도를 먼저 밝히면 올바르게 배치됩니다.
포레스트 플롯에 연구 가중치를 어떻게 표시하나요? 각 연구의 정사각형을 가중치에 비례해 크기를 조정하고 "Weight (%)" 칼럼을 추가하라고 AI에게 말하세요. 더 큰 정사각형은 그 연구가 통합 추정치에 더 많이 기여했다는 뜻 — 메타분석 그림의 핵심 관례입니다.
하위그룹 포레스트 플롯을 만들 수 있나요? 네. 포레스트 플롯 생성기에 연구를 어떻게 묶을지 알려주면, 각각 소계 다이아몬드가 있는 별도 하위그룹을 만들고, 전체 다이아몬드와 선택적 하위그룹 이질성 검정을 추가합니다.
