シーケンス図ジェネレーター
テキストのコールフローからUMLシーケンス図を作成
ログイン、チェックアウト、APIコールチェーンなど、やり取りのステップを順番に記述してください。SciDraw AIが、参加者、ライフライン、実行指定、呼び出し、破線の戻りメッセージを描画し、代替ルートやループをラベル付きのフラグメントで囲みます。
シーケンス図の例
例をクリックすると説明文が読み込まれます。
このシーケンス図ジェネレーターの機能

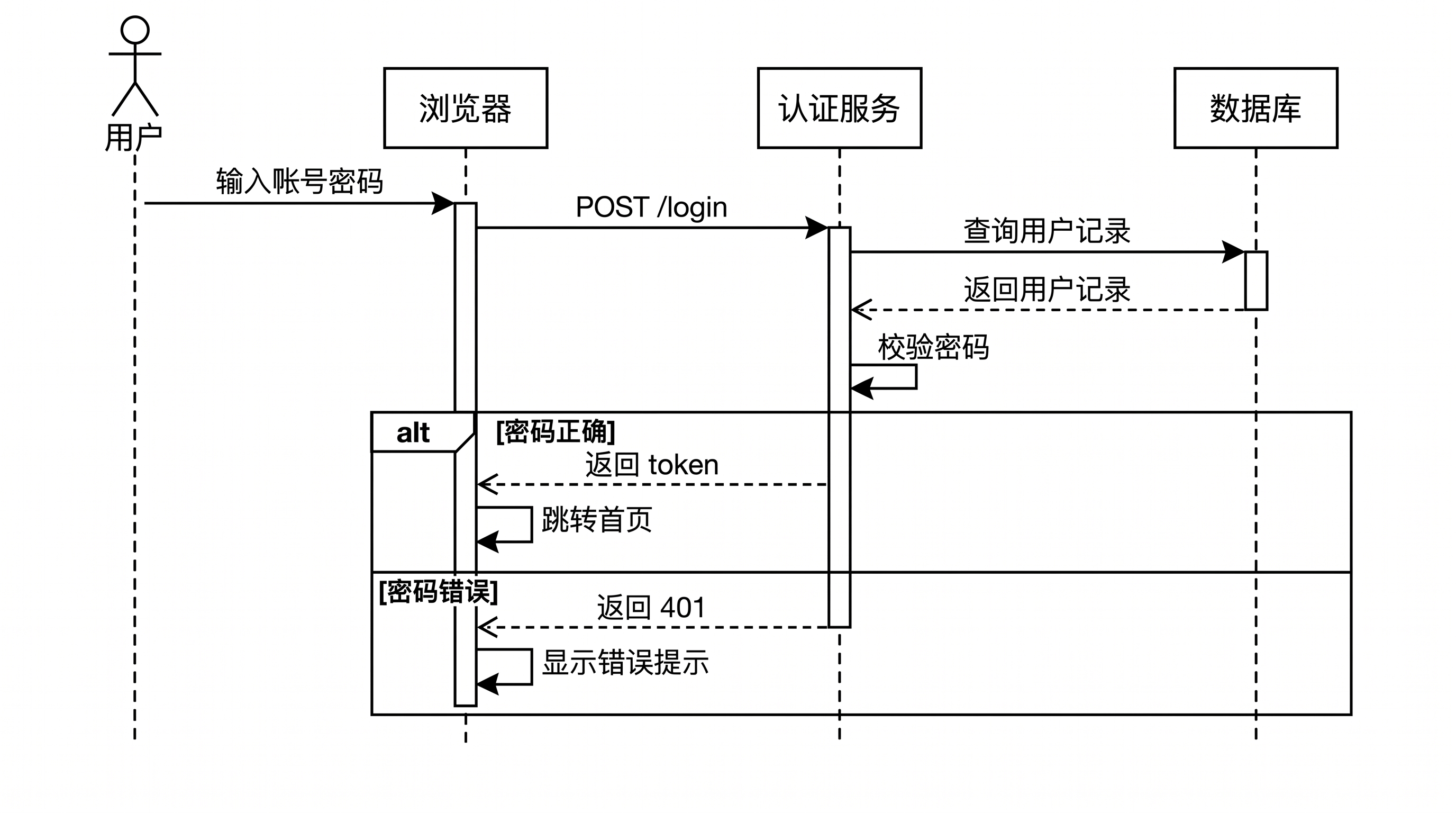

やり取りのステップバイステップの説明から、UMLシーケンス図を描画します。参加者は言及した順番に左から右へ配置され、すべてのメッセージは書いた順番に矢印になり、戻りメッセージは破線になり、「パスワードが間違っている場合」などの条件はaltまたはoptフラグメントになります。ソフトウェア設計書、APIドキュメント、論文の設計章、授業の課題などにご活用ください。
シーケンス図が役立つ理由
- コンポーネント間の呼び出し順序を示せるため、文章やコードで追うのが難しい処理の流れが分かりやすくなります。
- 図を描くことで、エラーパスの抜け漏れ、余分な通信、責任範囲の不明確さが浮き彫りになります。
- 設計書や論文では、主要なユースケースごとにシーケンス図を1つ入れるのが一般的です。
シーケンス図の描き方
システム全体ではなく、「ユーザーがログインする」など1つのシナリオを選びます。やり取りに参加する要素を、左側のユーザーまたはクライアントから、右側の最も深いサービスまたはデータベースまでリストアップします。次に、各メッセージを「AがBをxで呼び出す」、そして重要な箇所では「BがyをAに返す」というように順番に書きます。代替パスは「もし…であれば、そうでなければ…」、繰り返しは「各…について」とマークします。1つの図につきメッセージは10〜15個程度に収め、長いフローは複数の図に分割してください。
シーケンス図の要素
- 参加者：上部に配置されるアクター（棒人間）またはオブジェクト/サービス（ボックス）。
- ライフライン：各参加者の下にある破線の垂直線。時間は下に向かって進みます。
- 実行指定：参加者が呼び出しを処理している間、ライフライン上に表示される細い長方形。
- メッセージ：呼び出しを示す塗りつぶされた矢印の実線。戻りを示す破線の矢印。
- 複合フラグメント：alt、opt、loopなどのラベル付きフレームで、角括弧内に条件が記述されます。
よくある質問
説明には何を含めるべきですか？
参加者と、すべてのメッセージを送信者と受信者とともに順番に記述します。例：「Order ServiceがPayment Serviceのcharge(amount)を呼び出す」。表示したい戻りメッセージや、代替パスの条件も追加してください。ジェネレーターはリストアップされた内容のみを描画します。
alt、opt、loopフラグメントを描くことはできますか？
はい。「パスワードが間違っている場合、401を返す」や「各アイテムについて、在庫を確保する」のように言葉で条件を説明すると、ジェネレーターはそれらのメッセージをalt、opt、またはloopフレームで囲み、角括弧内に条件を記述します。
これはシステムシーケンス図ですか、それとも詳細設計図ですか？
どちらも作成可能です。システムシーケンス図の場合は、アクターと「System」の2つだけを参加者として使用します。設計レベルの図の場合は、内部のコンポーネントやサービスをリストアップします。詳細度はあなたの説明に従います。
生成された図は常に正しいですか？
説明の順番に忠実に従いますが、公開する前にメッセージの順番や矢印の方向を確認してください。間違っているステップがある場合は、再生成するか、エディターで修正してください。
後から図を編集できますか？
はい。高解像度のPNGとしてダウンロードするか、エディターで開いて修正を続けることができます。エディターからは、SVGベクターファイル（10–15クレジット）、PowerPointのPPTXファイル（10クレジット）、またはVisioファイル（20クレジット）に変換することもできます。
何クレジットかかりますか？
図を1つ生成するごとに2K解像度で5クレジット消費します。無料アカウントにはサインアップ時に10クレジット付与され、毎日さらに5クレジット追加されます。有料プランやクレジットパックではさらに多くのクレジットをご利用いただけます。現在のプランについては料金ページをご覧ください。
