Generatore gratuito di UpSet plot
Crea un grafico delle intersezioni tra insiemi da semplice testo
Descrivi i tuoi insiemi e le sovrapposizioni che vuoi mostrare, e l'IA disegna un UpSet plot pulito — una matrice di intersezione a punti con barre di dimensione di intersezione in alto e barre di dimensione degli insiemi a sinistra — pronto per genomica, analisi dei dati e articoli di ricerca.

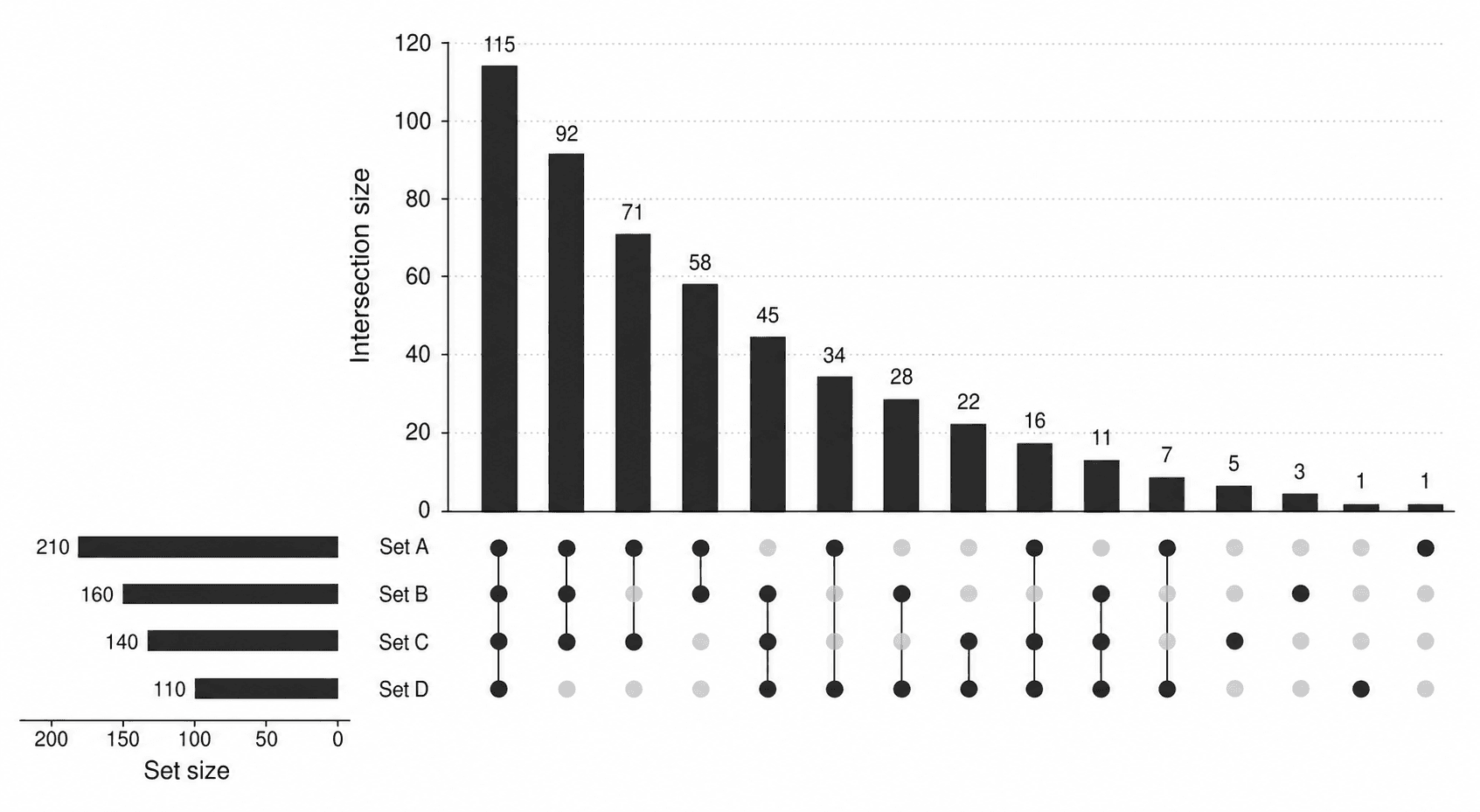

Esempi di UpSet plot
Clicca un esempio per caricarne il prompt, oppure usalo come punto di partenza per il tuo UpSet plot.
Che cos'è un UpSet plot?
Un UpSet plot è un grafico per visualizzare le intersezioni tra molti insiemi, ed è l'alternativa scalabile al diagramma di Venn quando si hanno più di tre o quattro insiemi. È composto da tre parti coordinate: una matrice a punti in cui punti pieni collegati da una linea indicano quali insiemi partecipano a ciascuna intersezione, un grafico a barre verticali sopra la matrice che indica la dimensione di ogni intersezione e barre orizzontali a sinistra che indicano la dimensione totale di ogni insieme. Questo generatore di UpSet plot trasforma una descrizione testuale in un grafico delle intersezioni pulito ed etichettato — descrivi i tuoi insiemi, le loro dimensioni e le sovrapposizioni che ti interessano, e l'IA dispone la matrice ed entrambi i grafici a barre senza alcuna programmazione o foglio di calcolo.
Perché usare un generatore di UpSet plot
- I diagrammi di Venn ed Euler diventano illeggibili oltre i tre o quattro insiemi; un UpSet plot resta leggibile per cinque, sei o più insiemi.
- Ogni intersezione è quantificata da una barra, così puoi confrontare le dimensioni delle sovrapposizioni con precisione invece di stimare l'area.

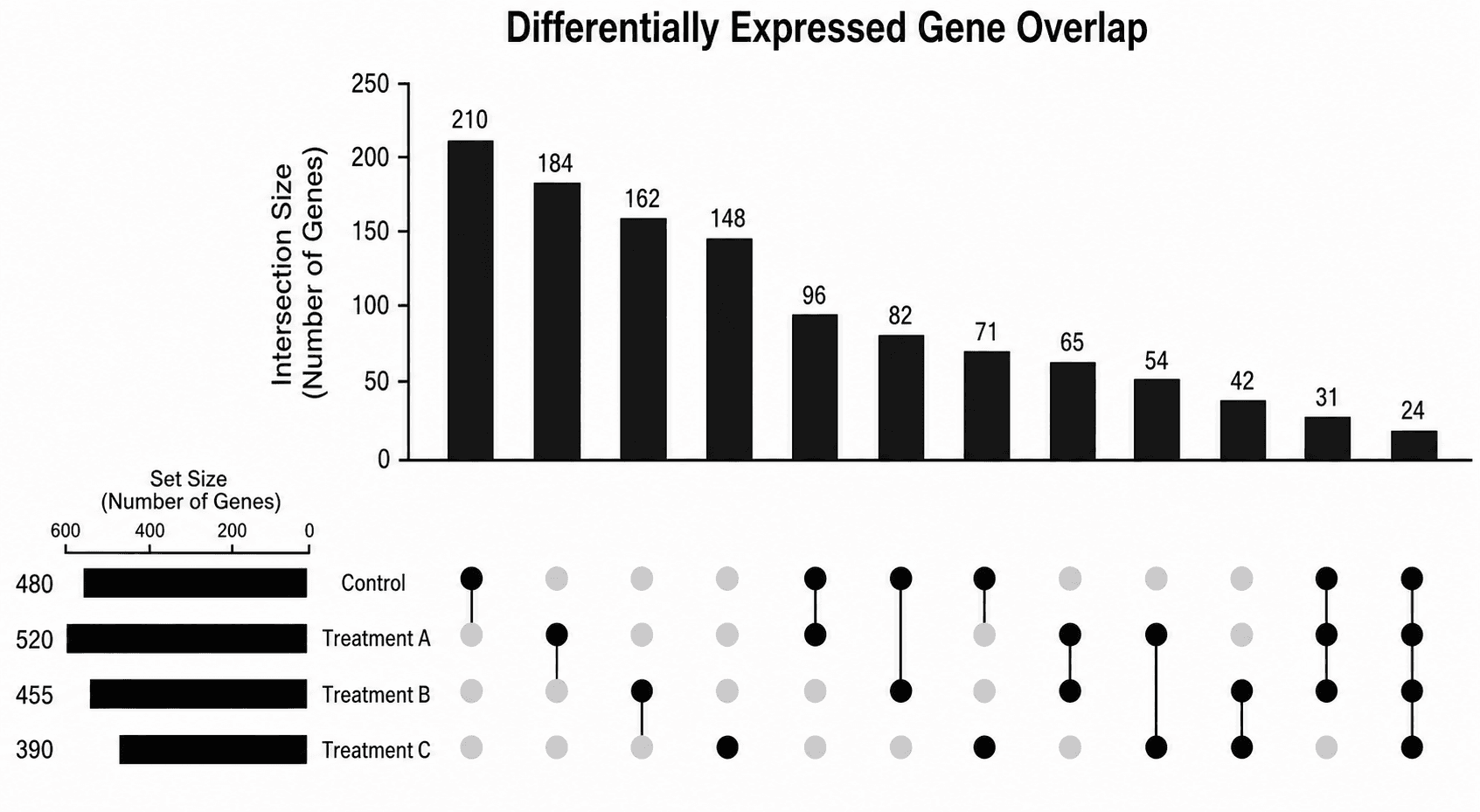

- Genomica, bioinformatica e analisi di sondaggi confrontano abitualmente liste di geni, set di marcatori o gruppi di rispondenti sovrapposti.
- Costruirne uno in R (UpSetR / ComplexUpset) o Python (upsetplot) richiede configurazione e formattazione che distraggono dal risultato.
- Cambiare gli insiemi, l'ordinamento o l'intersezione evidenziata e rigenerare è molto più veloce che modificare il codice di plotting.
Come fare un UpSet plot
Nomina i tuoi insiemi e, se puoi, indica la dimensione totale di ciascuno e le dimensioni delle intersezioni principali. Specifica come vuoi ordinare le barre di intersezione — per dimensione (cardinalità) o per grado (numero di insiemi coinvolti) — e se mostrare le barre di dimensione degli insiemi a sinistra. Aggiungi gli extra che ti servono: un'intersezione evidenziata, etichette degli assi o un titolo. Genera l'UpSet plot, verifica che i punti collegati corrispondano agli insiemi giusti e che le barre rispecchino i tuoi numeri, e affina la descrizione se qualcosa non è chiaro.

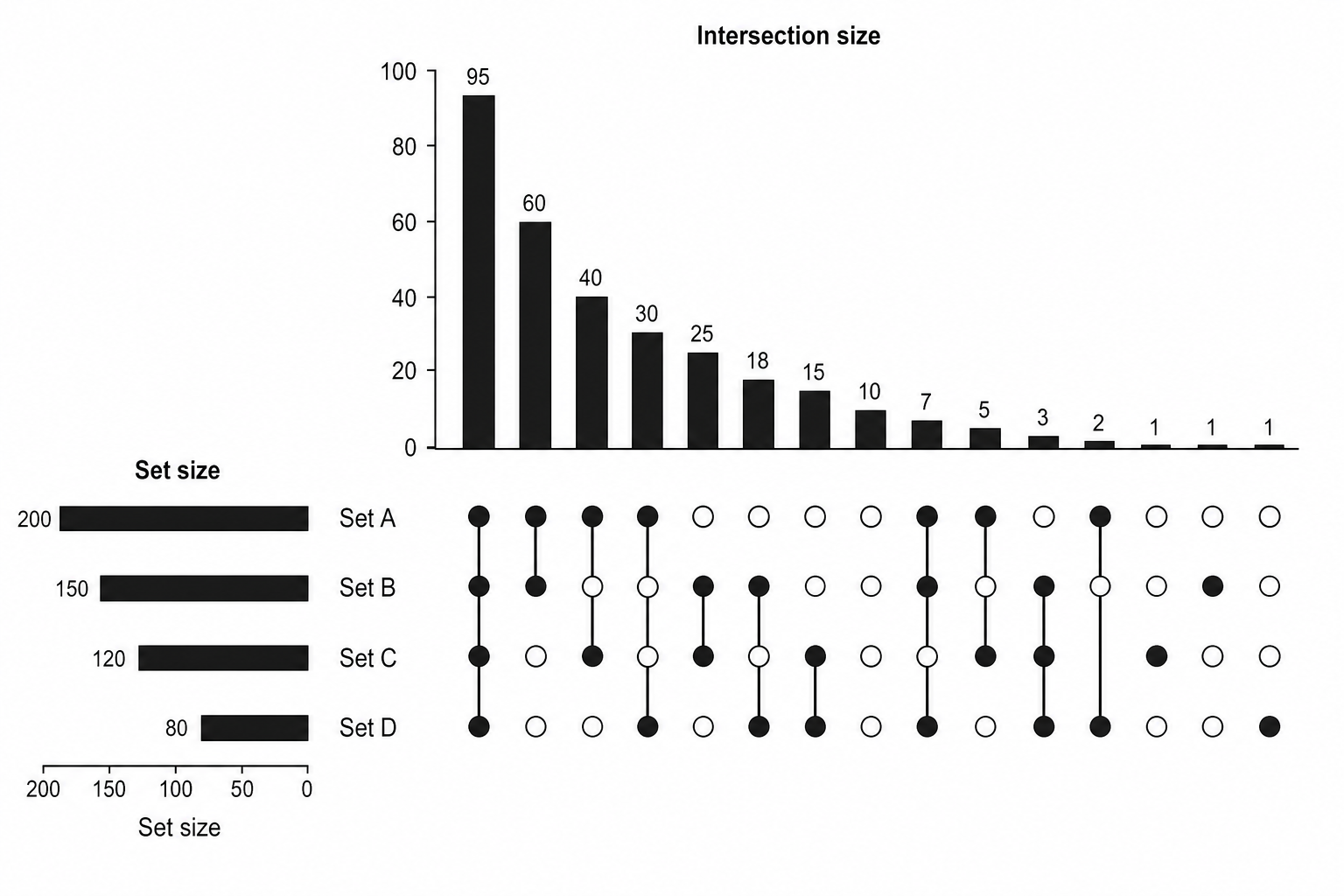

Parti di un UpSet plot
- Matrice di intersezione a punti — la griglia in cui ogni colonna è un'intersezione; i punti pieni uniti da una linea verticale indicano gli insiemi presenti in quell'intersezione, mentre i punti vuoti indicano quelli esclusi.
- Barre di dimensione di intersezione — il grafico a barre verticali sopra la matrice che indica la cardinalità (numero di elementi) di ciascuna intersezione.

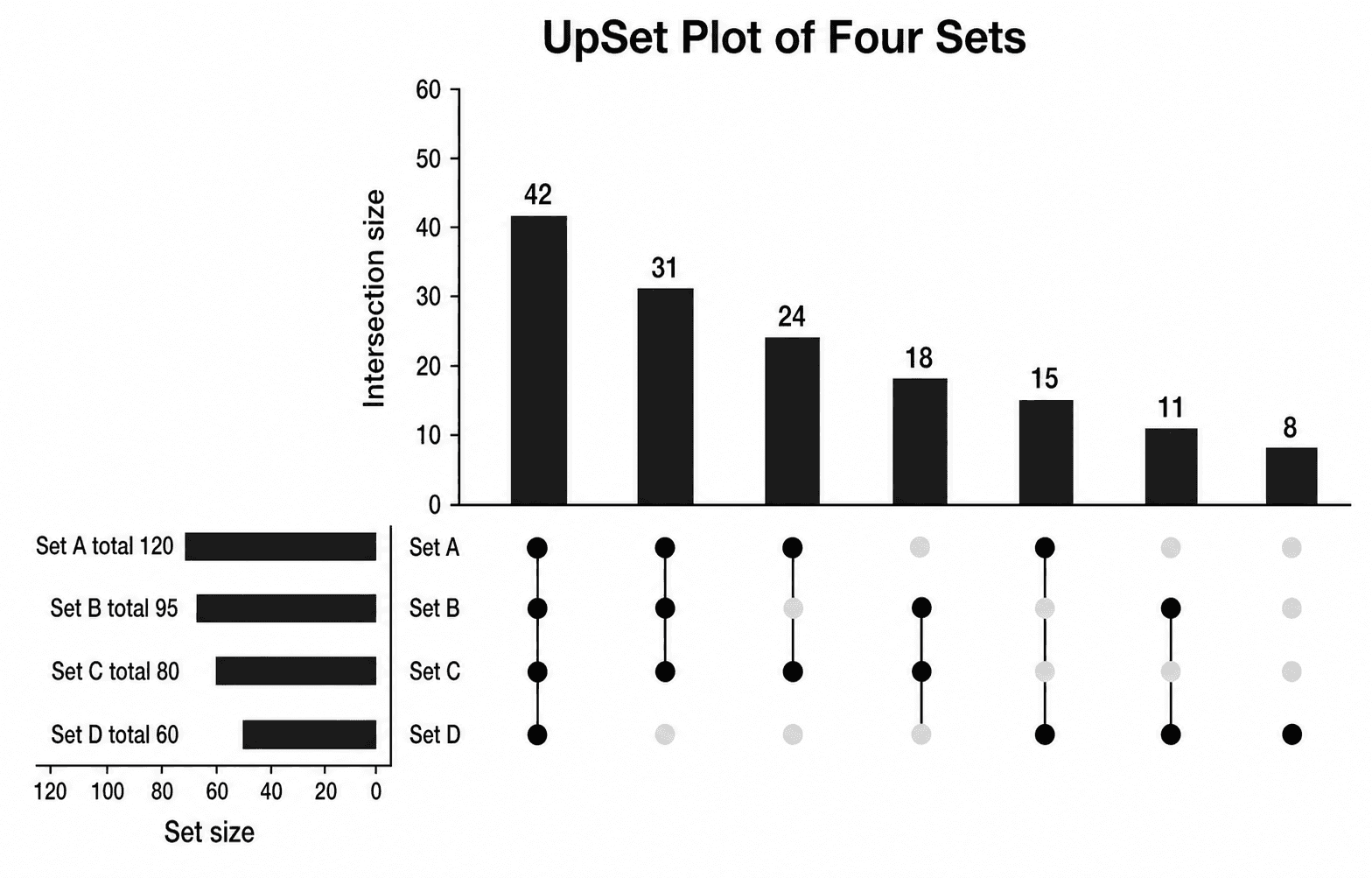

- Barre di dimensione degli insiemi — le barre orizzontali a sinistra che indicano la dimensione totale di ogni insieme, una riga per insieme allineata con la matrice.
- Punti pieni vs. vuoti — un punto pieno significa che l'insieme è incluso in quell'intersezione; un punto vuoto significa che è escluso.
- Linea di collegamento — la breve linea che unisce i punti pieni in una colonna, mostrando a colpo d'occhio quali insiemi combina l'intersezione.
- Ordinamento — intersezioni ordinate per dimensione (la più grande prima) o per grado, che controllano la lettura da sinistra a destra del grafico.
Domande frequenti sul generatore di UpSet plot
Che cos'è un UpSet plot?
Un UpSet plot è un grafico che mostra le intersezioni tra molti insiemi. È composto da tre parti: una matrice a punti in cui punti pieni e collegati indicano quali insiemi combina ciascuna intersezione, un grafico a barre sopra che indica la dimensione di ogni intersezione e barre a sinistra che indicano la dimensione totale di ogni insieme. Si usa per quantificare e confrontare le sovrapposizioni quando gli insiemi sono troppi per un diagramma di Venn.
UpSet plot vs diagramma di Venn — quando usare l'uno o l'altro?
Usa un diagramma di Venn o di Euler per due o tre insiemi, dove i cerchi sovrapposti sono facili da leggere. Usa un UpSet plot quando hai quattro o più insiemi: i diagrammi di Venn con così tanti insiemi diventano confusi e le regioni sono difficili da confrontare, mentre un UpSet plot elenca ogni intersezione come una colonna a sé e ne fornisce una barra di dimensione esatta, restando leggibile e quantitativo indipendentemente dal numero di insiemi.
Come si legge la matrice a punti?
Si legge una colonna alla volta. Ogni colonna è una singola intersezione. Un punto pieno significa che quell'insieme fa parte dell'intersezione e un punto vuoto che è escluso; i punti pieni sono uniti da una breve linea. La barra direttamente sopra la colonna indica quanti elementi cadono esattamente in quella combinazione di insiemi, e le barre a sinistra indicano la dimensione totale di ogni insieme.
Quanti insiemi può gestire un UpSet plot?

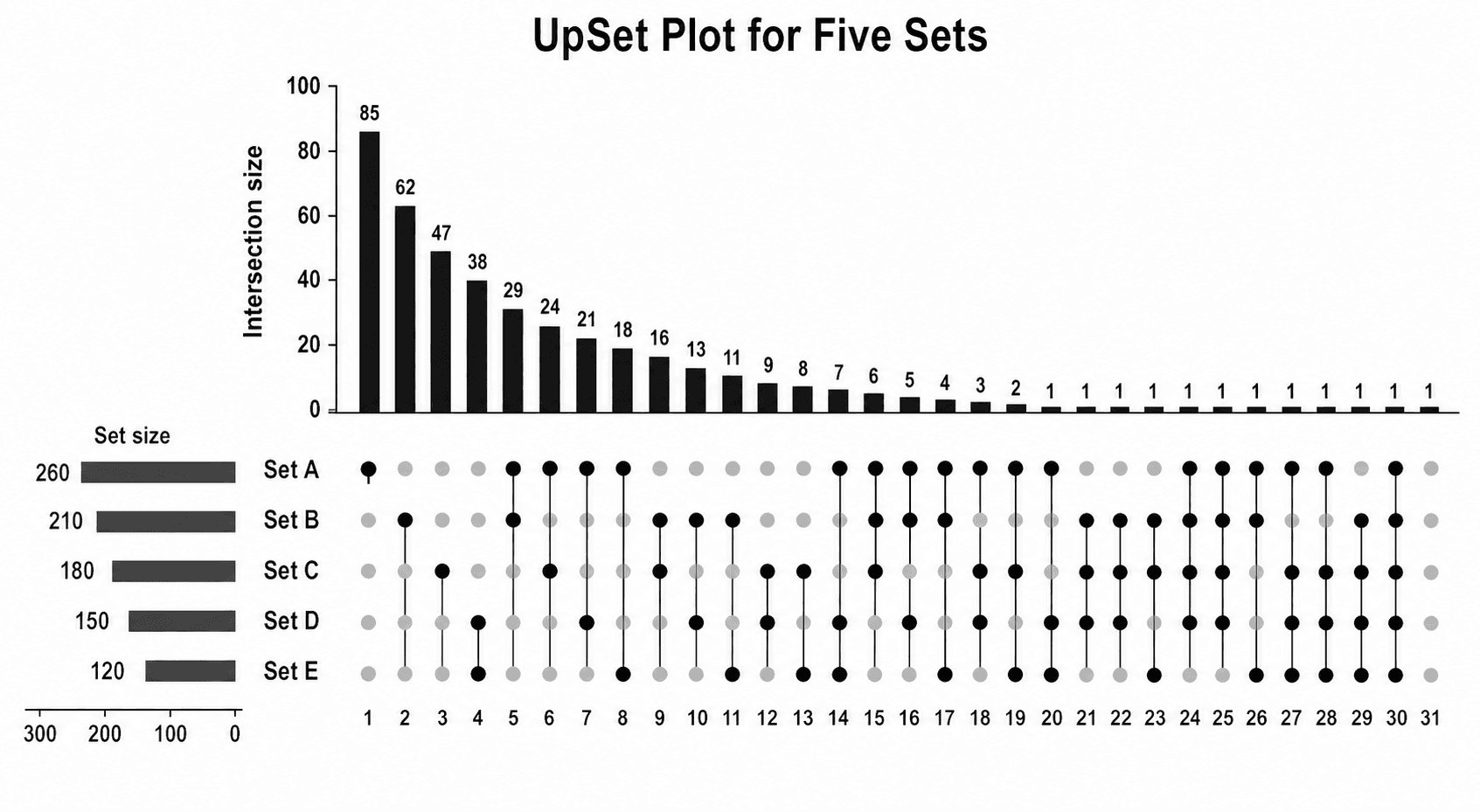

Molti più di un diagramma di Venn. Gli UpSet plot sono progettati per restare leggibili con cinque, sei o più insiemi perché ogni intersezione è una colonna nella matrice anziché una regione di forme sovrapposte. Di solito si mostrano le intersezioni più popolate anziché tutte quelle possibili, così il grafico resta compatto anche con molti insiemi.
È gratuito?
Ogni generazione utilizza un piccolo numero di crediti. I nuovi account ricevono crediti gratuiti, così puoi creare un UpSet plot senza alcun abbonamento.
È adatto per lezioni, ricerca o report?
Sì. Il generatore di UpSet plot produce figure pulite ed etichettate adatte a compiti scolastici, relazioni di laboratorio, poster e articoli di ricerca. Verifica sempre che i punti collegati, le barre di dimensione di intersezione e le barre di dimensione degli insiemi corrispondano ai tuoi dati reali prima di usare la figura in un report formale.
