Generatore di diagrammi di flusso di processo

A cosa serve questo generatore di diagrammi di flusso di processo?

Traccia uno schema di flusso di processo semplificato (PFD) a partire dalla descrizione scritta di un ciclo industriale. Ciascuna operazione unitaria diventa un simbolo lineare di apparecchiatura (come serbatoio, reattore, colonna, scambiatore di calore, pompa, filtro o separatore) con il relativo nome posto sotto la figura. Le unità sono disposte da sinistra a destra secondo la sequenza di processo e collegate da frecce che indicano le correnti materiali; ogni corrente riceve un'etichetta se menzionata nel testo. Le materie prime entrano dal lato sinistro, mentre prodotti finiti, sottoprodotti ed effluenti escono a destra o verso il basso. Ideale per progetti universitari, tesi, studi di fattibilità, relazioni di impatto ambientale (VIA) e documentazione di processo.

Perché i diagrammi di flusso di processo sono utili

• Rappresentano l'intero percorso dalla materia prima al prodotto finale in un'unica tavola, cosa impossibile da ottenere con una semplice descrizione testuale.
• Disegnare lo schema costringe a dare conto di ogni flusso: cosa entra in ogni apparecchiatura, cosa esce e dove vengono convogliati gli scarti.
• Progetti accademici, tesi di laurea, studi di fattibilità e valutazioni di impatto ambientale richiedono di norma un diagramma di flusso di processo.

Come disegnare un diagramma di flusso di processo

Definisci innanzitutto i confini del sistema: quale materia prima entra e quale prodotto finito deve uscire. Elenca le apparecchiature principali nell'ordine in cui il materiale le attraversa, inserendo un simbolo per ogni operazione unitaria (come serbatoio, reattore, colonna di distillazione, scambiatore di calore, pompa o filtro), con il nome sotto ciascuna di esse. Disponi le unità da sinistra verso destra e collegale con frecce che indichino la direzione del flusso. Fai entrare le materie prime da sinistra e uscire prodotti, sottoprodotti e reflui a destra o verso il basso. Assegna a ogni reagente, aria o vapore immesso lungo il percorso una propria freccia di ingresso. In presenza di riflussi o ricicli, traccia una freccia di ritorno verso l'unità di reinserimento. Verifica infine la sequenza delle macchine e la direzione delle correnti rispetto alla relazione tecnica del processo.

Elementi di un diagramma di flusso di processo

• Simbolo di apparecchiatura: una sagoma schematica per ciascuna unità, come serbatoio, reattore, colonna, scambiatore di calore, pompa o filtro.
• Nome dell'apparecchiatura: riportato sotto il simbolo, ad esempio "Vasca di aerazione".
• Linea di corrente: una freccia tra le apparecchiature che illustra la direzione del flusso, corredata dal nome della corrente ove necessario.
• Alimentazioni e prodotti: le materie prime entrano a sinistra; prodotti finiti, sottoprodotti e reflui escono a destra o dal basso.

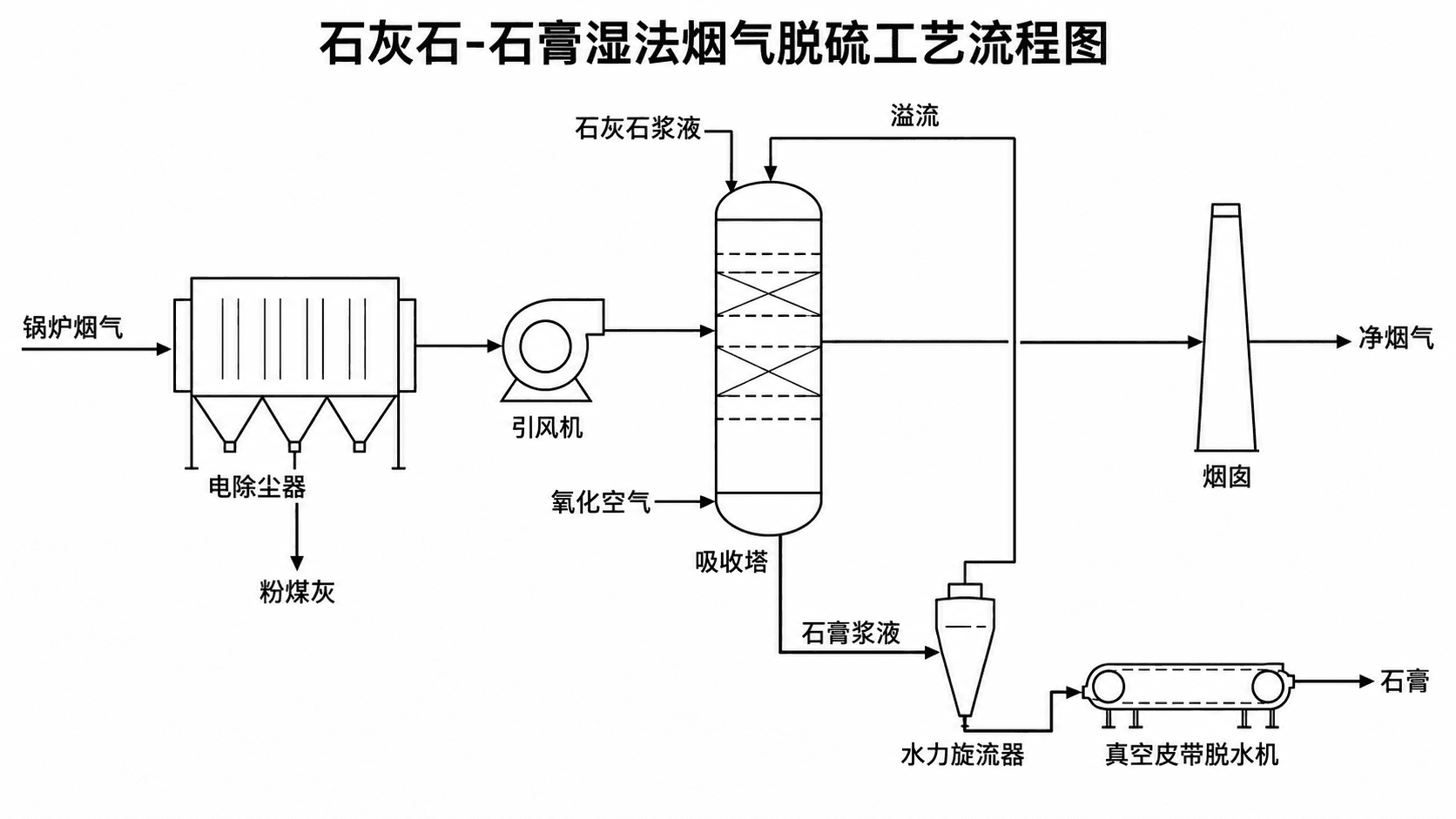

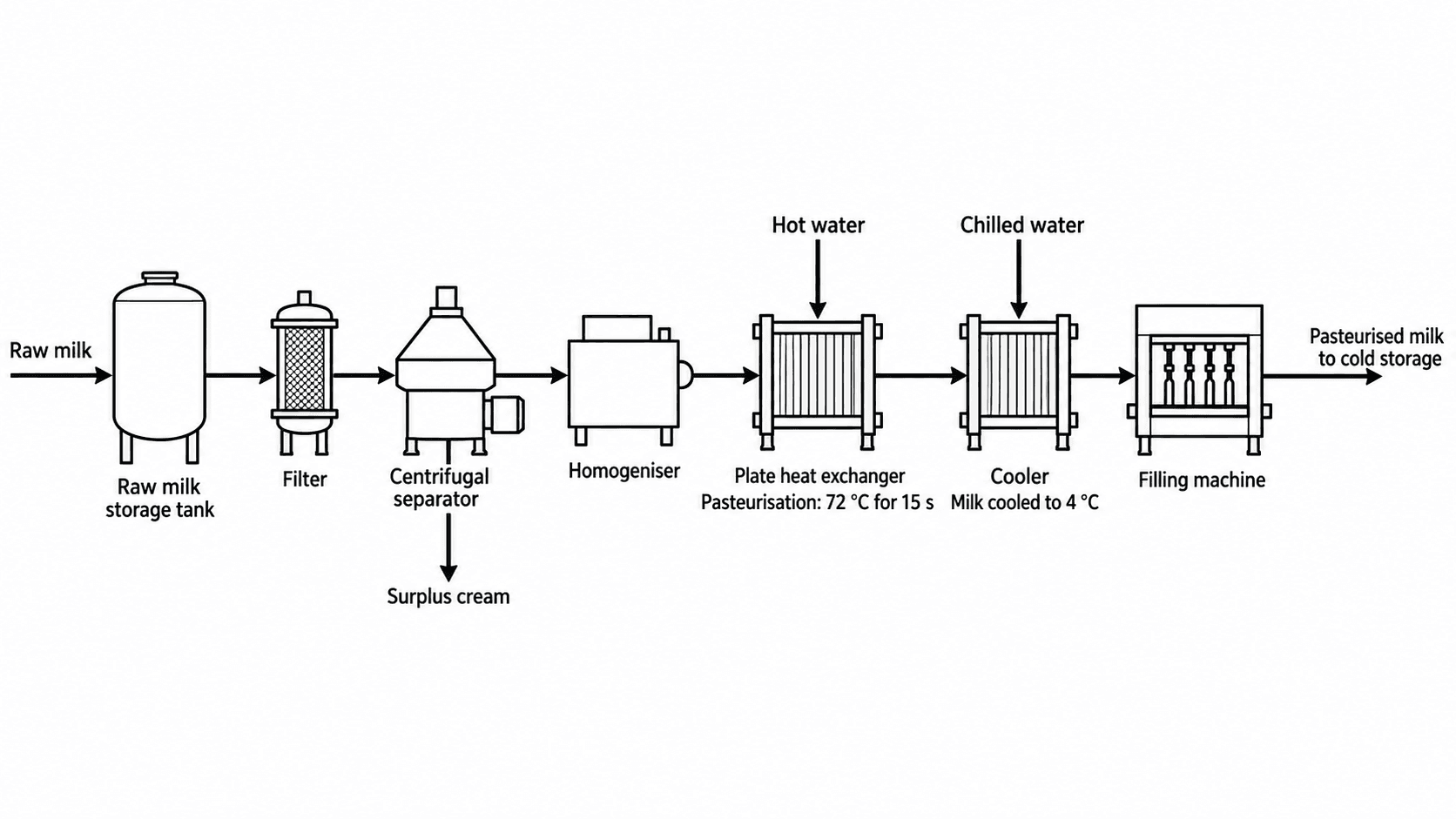

• Reagenti ausiliari e utenze: prodotti chimici, aria compressa, vapore o acqua di raffreddamento disegnati come frecce di ingresso dedicate sull'unità.

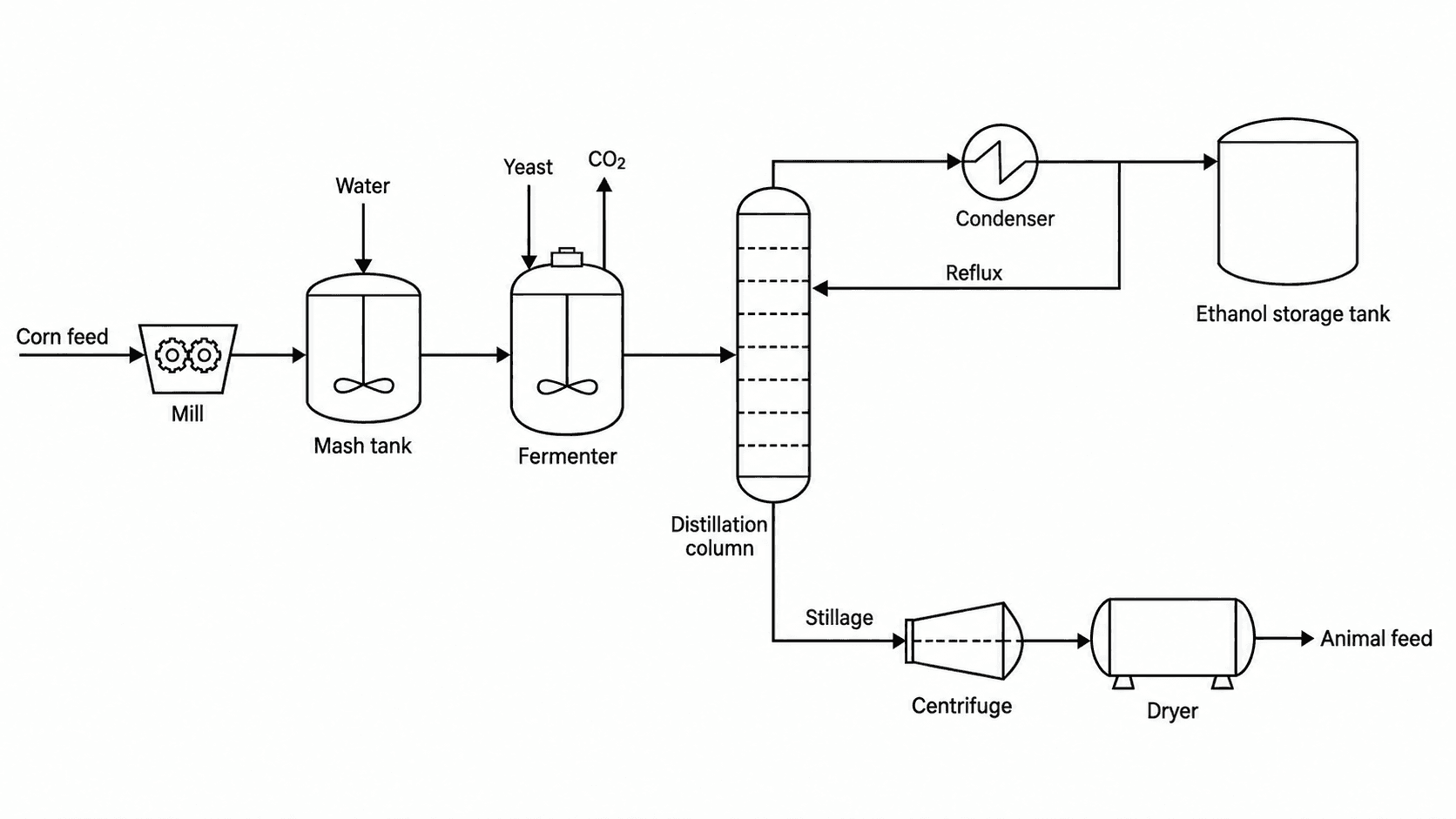

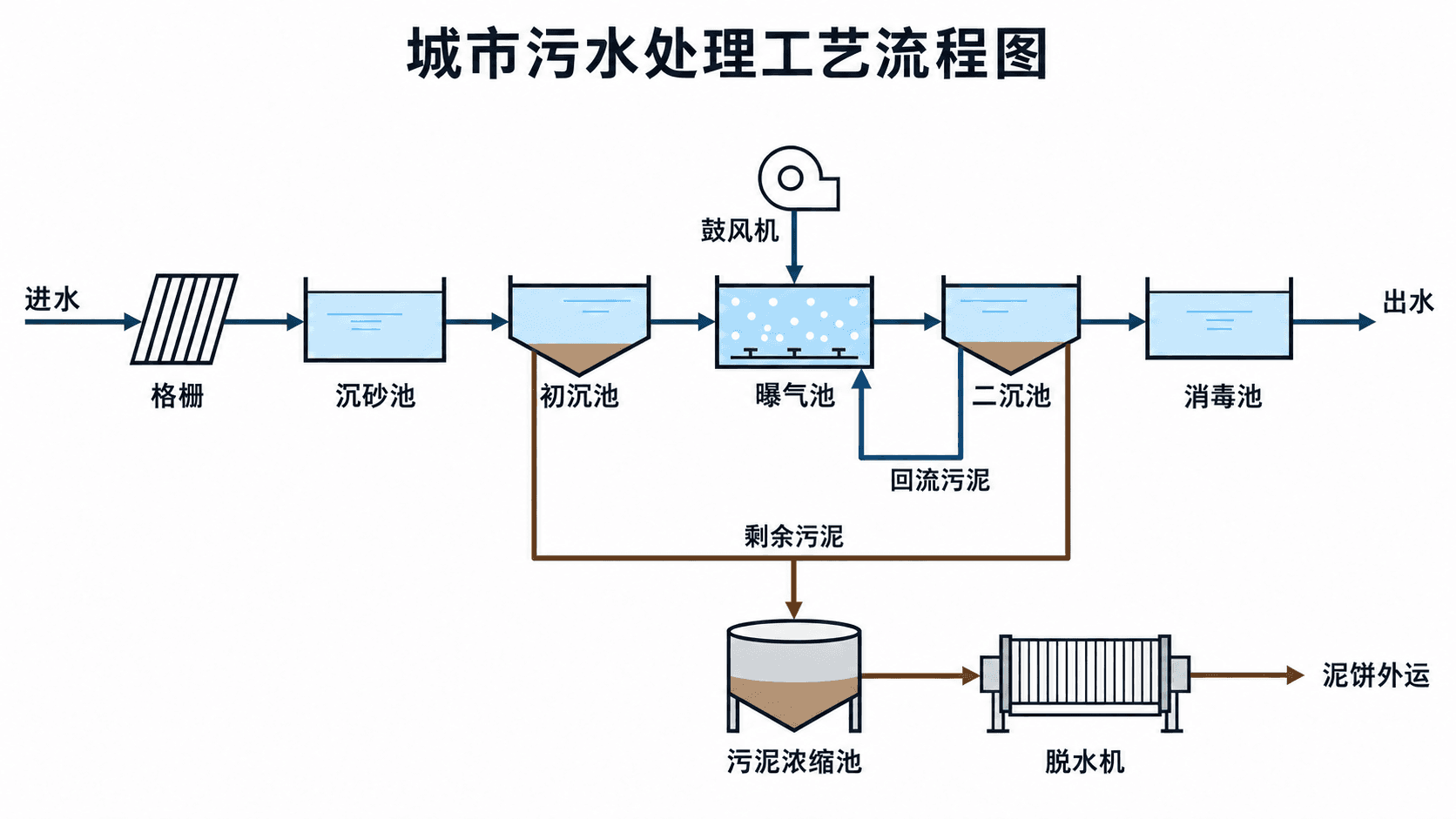

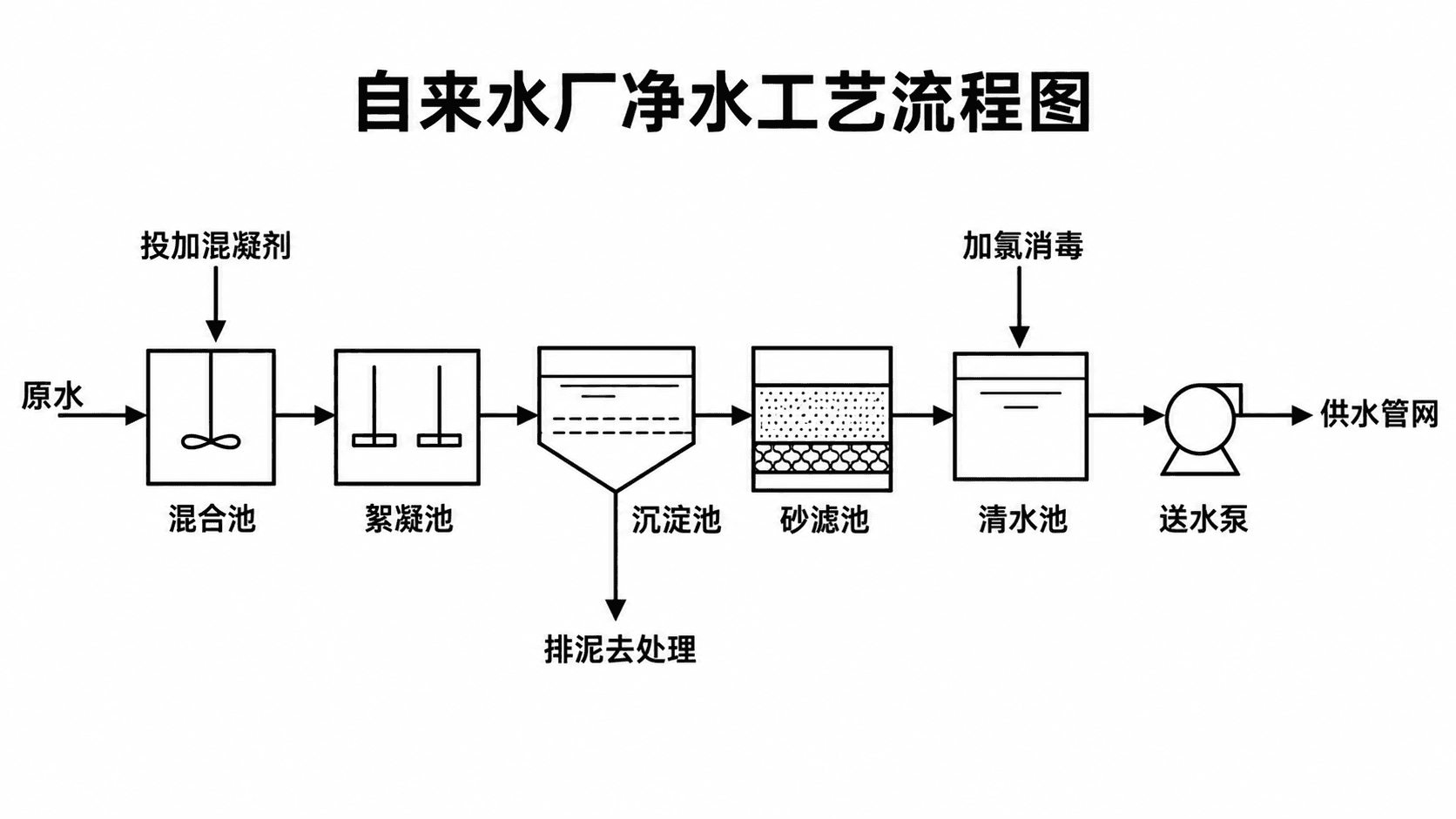

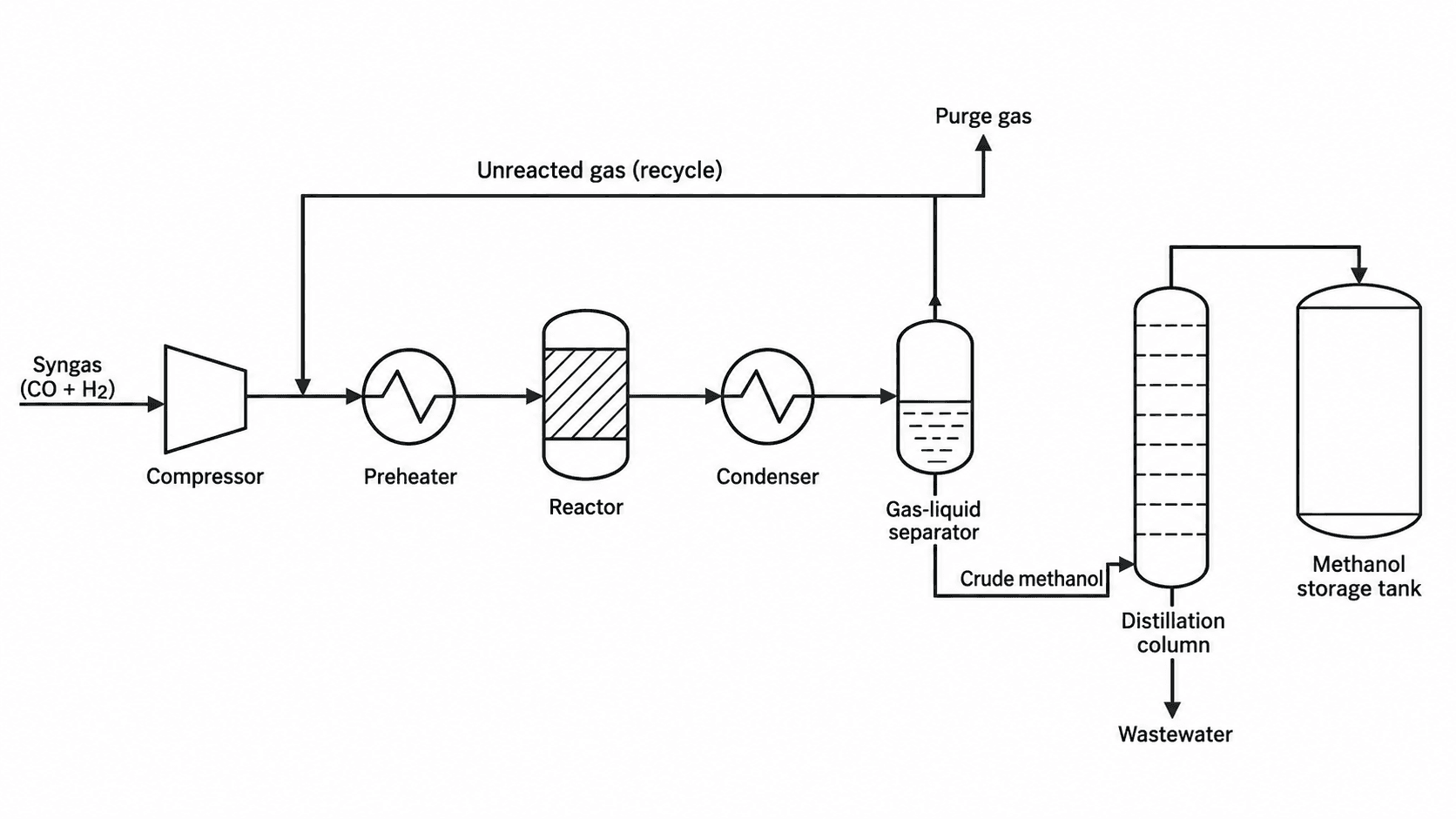

• Corrente di riciclo: una freccia di ritorno che riconduce un flusso da un'unità a valle a una situata più a monte, come il fango di ricircolo o il riflusso.
