I cladogrammi sono il fondamento della biologia evolutiva moderna. Che tu sia uno studente alle prime armi o un ricercatore che vuole ripassare il metodo, il processo è lineare una volta compresa la logica di fondo. Questa guida ti accompagna in ogni passaggio: dalla scelta dei taxa al tracciamento dell'albero ramificato finale.
Cosa imparerai in questo articolo:
- Come scegliere i taxa e un gruppo esterno
- Come costruire una tabella dei caratteri
- Come identificare i caratteri derivati condivisi (sinapomorfie)
- Come ordinare i cladi dal generale al particolare
- Come disegnare un cladogramma pulito, pronto per la pubblicazione
- La differenza tra cladogramma e albero filogenetico
- Un esempio pratico dall'inizio alla fine
Che cos'è un cladogramma?
Un cladogramma è un diagramma ramificato che mostra le relazioni ipotetiche tra taxa in base a caratteri derivati condivisi (sinapomorfie). A differenza di un albero filogenetico completo, un cladogramma non mostra il tempo evolutivo né la lunghezza dei rami: indica solo l'ordine relativo in cui i gruppi condividono antenati comuni.
Ogni punto di ramificazione (nodo) rappresenta un antenato comune ipotetico condiviso da tutti i taxa al di sopra di esso. I taxa che si ramificano insieme formano un clade — un gruppo monofiletico che comprende un antenato e tutti i suoi discendenti.
Cladogramma vs. albero filogenetico
Questi termini vengono spesso usati in modo intercambiabile, ma sono tecnicamente diversi:
| Caratteristica | Cladogramma | Albero filogenetico |
|---|---|---|
| Lunghezza dei rami | Arbitraria (senza significato) | Proporzionale al cambiamento evolutivo o al tempo |
| Mostra il tempo? | No | Spesso sì (se calibrato nel tempo) |
| Mostra il grado di cambiamento? | No | Sì (se scalato) |
| Scopo | Topologia delle relazioni | Intera storia evolutiva |
| Dati usati | Presenza/assenza di caratteri | Può includere tassi molecolari, fossili |
| Usato in | Sistematica, corsi di tassonomia | Biologia molecolare, studi evolutivi |
Per scopi didattici e tassonomia di base, il cladogramma è lo strumento adatto. Per lavori molecolari destinati alla pubblicazione, un albero filogenetico completamente scalato è più appropriato. SciDraw AI supporta entrambi i formati: usa il generatore di alberi filogenetici quando hai bisogno di lunghezze dei rami, e il generatore di cladogrammi per diagrammi topologici puliti.

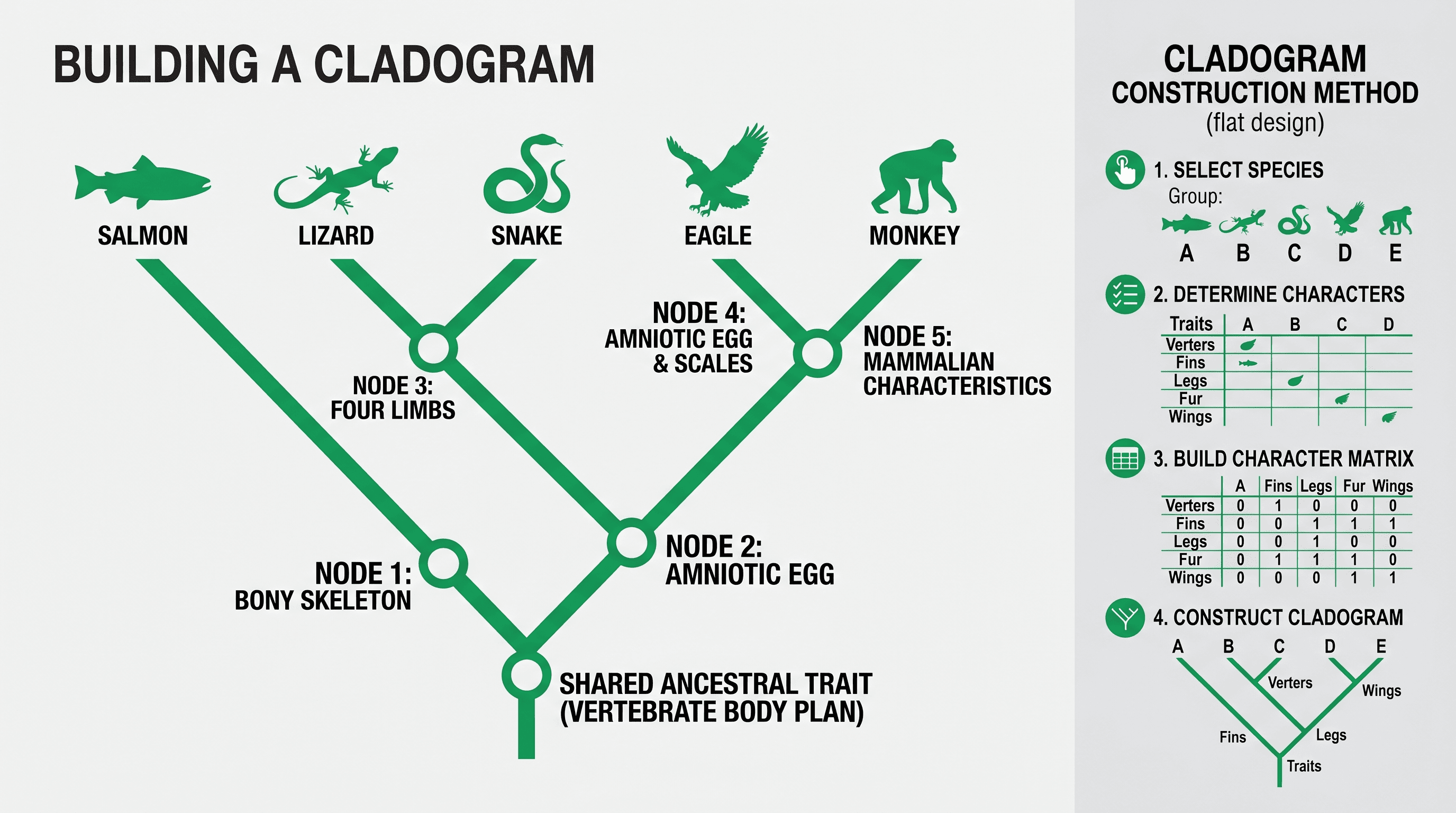

Un cladogramma ramifica i taxa in base all'ascendenza comune: le sagome segnano ogni estremità.
Passo 1 — Scegliere i taxa
Inizia decidendo quali organismi (o gruppi) vuoi confrontare. Questi sono i tuoi taxa del gruppo interno — gli organismi che stai studiando.
Linee guida per la scelta dei taxa:
- Scegli 5–10 taxa per un cladogramma didattico o di esercitazione. Troppo pochi non danno risoluzione; troppi diventano ingestibili a mano.
- Scegli taxa che coprano una gamma chiara di complessità o distanza evolutiva.
- Assicurati di avere dati di caratteri affidabili per ciascun taxon.
Esempio di gruppo interno (usato in tutta la guida):
- Lampreda
- Squalo
- Salmone
- Rana
- Lucertola
- Coniglio
- Uomo
Passo 2 — Aggiungere un gruppo esterno
Un gruppo esterno (outgroup) è un taxon strettamente imparentato con il tuo gruppo interno, ma al di fuori di esso. Funge da punto di riferimento: permette di stabilire quali stati di carattere sono ancestrali (plesiomorfi) e quali sono derivati (apomorfi).
Per il nostro esempio sui vertebrati, un buon gruppo esterno è un anfiosso (Amphioxus), che è un cordato ma non un vertebrato.
Regole per la scelta del gruppo esterno:
- Il gruppo esterno deve essere imparentato con il gruppo interno, ma non farne parte.
- Dovrebbe condividere alcuni caratteri con il gruppo interno, ma essere privo dei più derivati.
- Usare più di un gruppo esterno migliora la precisione.
Passo 3 — Costruire la tabella dei caratteri
Una tabella dei caratteri (detta anche matrice dei dati) è la materia prima di qualsiasi cladogramma. Ogni riga è un taxon; ogni colonna, un carattere. Si inserisce 0 (assente/ancestrale) o 1 (presente/derivato) in ogni cella.
Scegliere i caratteri
I buoni caratteri per un cladogramma sono omologhi — derivano dalla stessa struttura ancestrale. Evita i caratteri analoghi (funzione simile, origine diversa, come le ali dei pipistrelli e quelle degli insetti).
Tipi di caratteri utili:
- Morfologici: presenza di una mascella, arti pari, pelo, uovo amniotico
- Biochimici: proteine specifiche, sequenze di DNA
- Comportamentali: raramente usati da soli, ma validi
Esempio di tabella dei caratteri
| Taxon | Vertebre | Mascelle | Arti pari | Uovo amniotico | Pelo/pelliccia | Ghiandole mammarie |
|---|---|---|---|---|---|---|
| Anfiosso (gruppo esterno) | 0 | 0 | 0 | 0 | 0 | 0 |
| Lampreda | 1 | 0 | 0 | 0 | 0 | 0 |
| Squalo | 1 | 1 | 0 | 0 | 0 | 0 |
| Salmone | 1 | 1 | 0 | 0 | 0 | 0 |
| Rana | 1 | 1 | 1 | 0 | 0 | 0 |
| Lucertola | 1 | 1 | 1 | 1 | 0 | 0 |
| Coniglio | 1 | 1 | 1 | 1 | 1 | 1 |
| Uomo | 1 | 1 | 1 | 1 | 1 | 1 |
Passo 4 — Identificare i caratteri derivati condivisi (sinapomorfie)
Una sinapomorfia è uno stato di carattere derivato condiviso da due o più taxa che lo hanno ereditato da un antenato comune. Questo è il concetto chiave della cladistica.
- Plesiomorfia: stato di carattere ancestrale (condiviso con il gruppo esterno)
- Apomorfia: stato di carattere derivato
- Sinapomorfia: stato di carattere derivato condiviso da un clade (ciò che unisce un clade)
- Autapomorfia: carattere derivato esclusivo di un taxon (non aiuta a definire i cladi)
Dalla nostra tabella:
- Vertebre uniscono tutti i taxa del gruppo interno (dalla lampreda all'uomo) — un clade
- Mascelle uniscono squalo, salmone, rana, lucertola, coniglio, uomo — un clade annidato
- Arti pari uniscono rana, lucertola, coniglio, uomo — un altro clade annidato
- Uovo amniotico unisce lucertola, coniglio, uomo
- Pelo + ghiandole mammarie uniscono coniglio e uomo
Passo 5 — Ordinare i cladi dal generale al particolare
Pensa alla costruzione di un cladogramma come scatole dentro scatole:
- Il carattere più ampiamente condiviso definisce il clade più esterno (più inclusivo).
- Ogni carattere aggiuntivo annida un gruppo più piccolo al suo interno.
Ordine di annidamento per il nostro esempio:
Tutti i taxa del gruppo interno → condividono: vertebre
↳ Vertebrati con mascelle → condividono: mascelle
↳ Tetrapodi → condividono: arti pari
↳ Amnioti → condividono: uovo amniotico
↳ Mammiferi → condividono: pelo + ghiandole mammarieLa lampreda si ramifica per prima (ha vertebre ma non mascelle). Lo squalo e il salmone si ramificano poi (hanno mascelle ma non arti). E così via.
Annidare i cladi passo passo: ogni nuovo ramo aggiunge un carattere derivato condiviso.
Passo 6 — Disegnare il cladogramma
Converti ora la struttura annidata in un diagramma ramificato. Questa è la convenzione di disegno standard:
- Traccia una linea di base orizzontale (il "fusto").
- Aggiungi linee verticali che si alzano dalla linea di base; ogni linea verticale porta al nome di un taxon o a un nodo.
- In ogni nodo (punto di ramificazione), scrivi o annota la sinapomorfia che definisce quel clade.
- Posiziona il gruppo esterno all'estrema sinistra.
- I taxa si ramificano da sinistra (più basale) a destra (più derivato) — o dal basso verso l'alto nei layout verticali.
Annotazione dell'albero:
- Segna le sinapomorfie sul ramo dove appaiono per la prima volta, non alle estremità.
- Usa tacche o barre etichettate sui rami.
- NON etichettare i caratteri del gruppo esterno come se fossero condivisi con il gruppo interno.
Lista di controllo rapida per il disegno
| Passo | Cosa fare |
|---|---|
| 1 | Disegnare il gruppo esterno all'estrema sinistra/in basso |
| 2 | Estendere un unico ramo verso tutti i taxa del gruppo interno |
| 3 | Segnare la prima sinapomorfia al nodo del gruppo interno |
| 4 | Ramificare il/i taxon/taxa privi del carattere successivo |
| 5 | Continuare ad annidare verso l'interno per ogni carattere aggiuntivo |
| 6 | Etichettare tutti i nodi e le transizioni di caratteri |
| 7 | Verificare: ogni clade è monofiletico |
Passo 7 — Verificare l'albero
Prima di dichiararlo finito, esegui questi controlli di coerenza:
- Parsimonia: il tuo albero richiede il minor numero possibile di cambiamenti evolutivi? Se un carattere appare due volte nel tuo albero, considera se una topologia diversa richiederebbe meno cambiamenti.
- Monofilìa: ogni clade deve contenere un antenato e TUTTI i suoi discendenti — nessun gruppo parafiletico o polifiletico.
- Contrasto con il gruppo esterno: ogni carattere codificato "1" nel gruppo interno dovrebbe essere codificato "0" nel gruppo esterno (se hai scelto correttamente il tuo gruppo esterno).
- Indipendenza dei caratteri: nessuna coppia di caratteri deve essere ridondante (ad es., "ha ali" e "può volare" spesso cooccorrono e potrebbero non essere indipendenti).
Esempio pratico: cladogramma dei vertebrati
Mettendo tutto insieme, il cladogramma finale dei vertebrati si presenta così (descritto a parole, trattandosi di testo):
Anfiosso ──────────────────────────────────────────┐
│ (gruppo esterno)
Lampreda ──────────────────────────┐ │
│ vertebre │
Squalo ───────────────┐ │ │
Salmone ──────────────┤ mascelle │ │
│ │ │
Rana ──────┐ │ │ │
│ arti pari │ │ │
Lucertola ─┐│ │ │ │
│ amnioti │ │ │
Coniglio ─┐│ │ │ │
Uomo ─────┘│ mammiferi │ │ │Leggendo da sinistra a destra (o dal basso verso l'alto), ogni gruppo annidato aggiunge una nuova sinapomorfia. Il cladogramma mostra chiaramente che il coniglio e l'uomo sono più strettamente imparentati tra loro che con una rana, e che le rane sono più vicine alle lucertole che agli squali.
L'albero finito: nodi condivisi più recenti indicano taxa più strettamente imparentati.
Come leggere un cladogramma
Una volta che hai un cladogramma, ecco come interpretarlo:
- Taxa sorelle: due taxa che condividono l'antenato comune più recente. Il coniglio e l'uomo sono taxa sorelle nel nostro esempio al nodo dei mammiferi.
- Recenza dell'antenato comune: più recente è il nodo condiviso da due taxa, più strettamente imparentati sono.
- Rotazione dei rami: ruotare i rami attorno a un nodo NON cambia le relazioni. Un cladogramma ruotato di 180° rappresenta esattamente la stessa topologia.
- Ordine delle estremità: l'ordine sinistra-destra (o alto-basso) delle estremità non indica il grado di parentela — solo i nodi lo fanno.
Errori comuni da evitare
- Confondere l'ordine dei rami con la parentela — solo i nodi contano.
- Usare caratteri analoghi — l'evoluzione convergente fuorvierà il tuo albero.
- Dimenticare il gruppo esterno — senza di esso non puoi polarizzare i caratteri.
- Troppo pochi caratteri — un albero basato su uno o due caratteri non è affidabile.
- Codificare i caratteri polimorfici con superficialità — se un carattere è presente in alcuni ma non in tutti i membri di una specie, stabilisci una regola chiara (ad es., regola della maggioranza).
Costruire cladogrammi con SciDraw AI
Disegnare un cladogramma a mano su carta è utile per imparare. Disegnarlo per una presentazione o un articolo richiede un risultato più curato. Il generatore di cladogrammi di SciDraw AI ti permette di descrivere i tuoi taxa e le loro relazioni in linguaggio naturale e di ottenere un diagramma rifinito e pronto per la pubblicazione in pochi secondi. Puoi anche passare al generatore di alberi filogenetici quando i tuoi dati includono lunghezze dei rami o calibrazioni temporali.
Entrambi gli strumenti producono figure pronte per la vettorializzazione, che puoi inserire direttamente in un manoscritto, un poster o una presentazione — senza alcuna esperienza di design grafico.
Domande frequenti
D: Qual è la differenza tra un cladogramma e un filograma? R: Un cladogramma mostra solo lo schema di ramificazione (topologia) — le lunghezze dei rami non hanno significato. Un filograma è un tipo di albero filogenetico in cui le lunghezze dei rami rappresentano la quantità di cambiamento evolutivo (ad es., numero di sostituzioni per sito).
D: Quanti taxa dovrei includere in un cladogramma? R: Per l'insegnamento, 5–10 taxa è l'ideale. Per la ricerca non esiste un limite rigido — i metodi computazionali moderni gestiscono centinaia o migliaia di taxa, sebbene il disegno manuale sia pratico solo per alberi di piccole dimensioni.
D: Posso fare un cladogramma senza una tabella dei caratteri? R: Tecnicamente sì — se conosci già la topologia dalla letteratura pubblicata, puoi disegnarla direttamente. Ma costruire una tabella dei caratteri è il modo rigoroso per derivare un cladogramma dai dati grezzi.
D: Quale software viene usato per costruire cladogrammi nella ricerca? R: Gli strumenti comuni includono PAUP* e TNT (per la parsimonia), RAxML e IQ-TREE (per la massima verosimiglianza) e BEAST (per gli alberi bayesiani calibrati nel tempo). Per la creazione di figure, il generatore di cladogrammi di SciDraw AI genera diagrammi puliti a partire da descrizioni semplici.
D: Cos'è un gruppo esterno e perché è necessario? R: Un gruppo esterno è un taxon al di fuori del tuo gruppo di studio, usato come riferimento. Permette di determinare quali stati di carattere sono ancestrali (condivisi con il gruppo esterno) e quali sono derivati (esclusivi del gruppo interno), un processo chiamato polarizzazione dei caratteri.
D: Come faccio a sapere se il mio cladogramma è corretto? R: Applica il principio di parsimonia — il miglior cladogramma richiede il minor numero totale di cambiamenti evolutivi. I programmi informatici testano migliaia di topologie possibili e riportano l'albero più parsimonioso. Per un piccolo albero costruito a mano, conta il numero di cambiamenti di stato dei caratteri richiesti dal tuo albero e confrontalo con disposizioni alternative.
