Générateur de diagrammes de séquence
Vos diagrammes de séquence UML à partir d'un flux d'appels rédigé
Écrivez les étapes d'une interaction dans l'ordre, comme une connexion, un paiement ou une chaîne d'appels d'API. SciDraw AI dessine les participants, les lignes de vie, les barres d'activation, les appels et les messages de retour en pointillés, et enveloppe les alternatives et les boucles dans des fragments étiquetés.

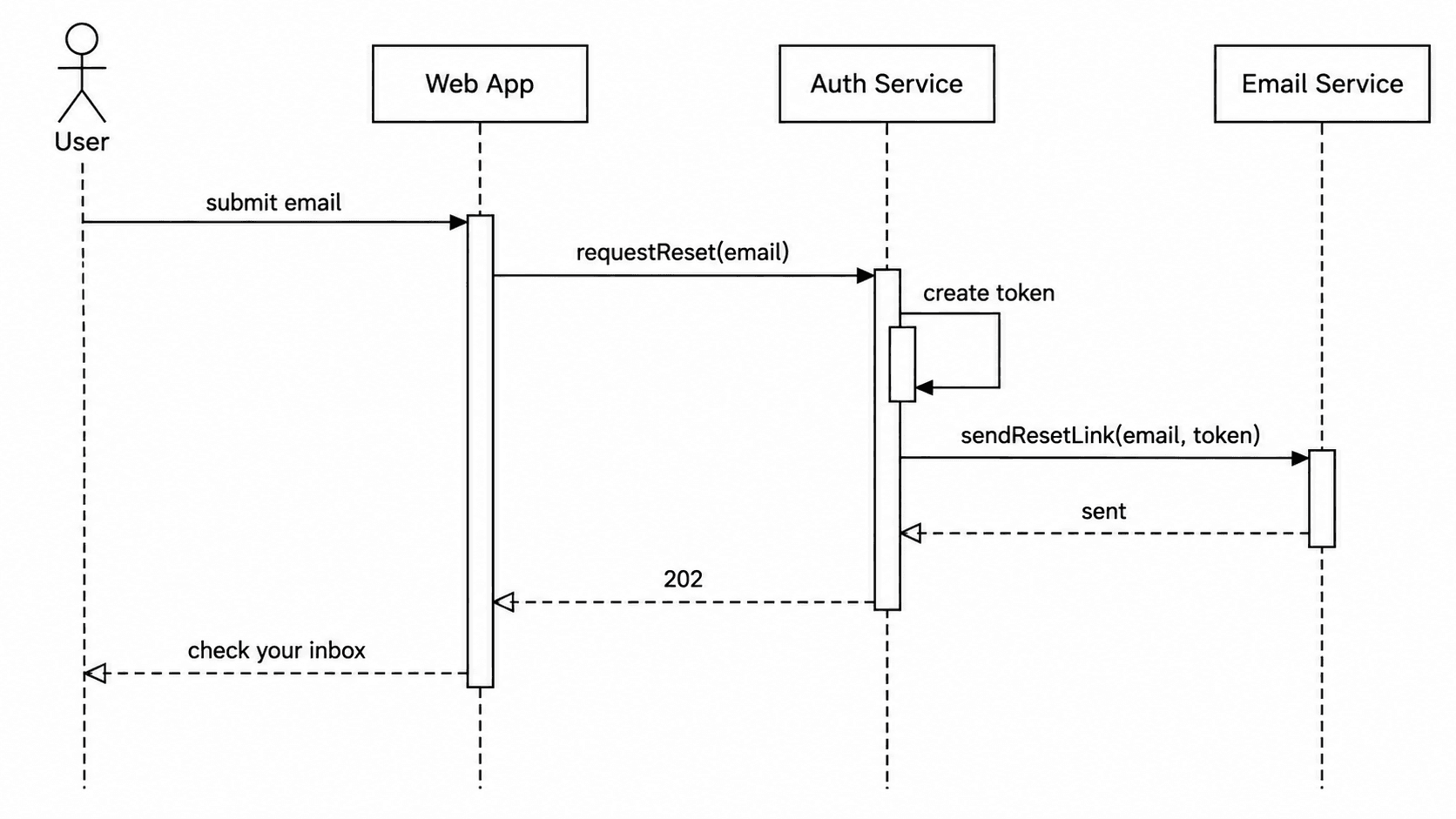

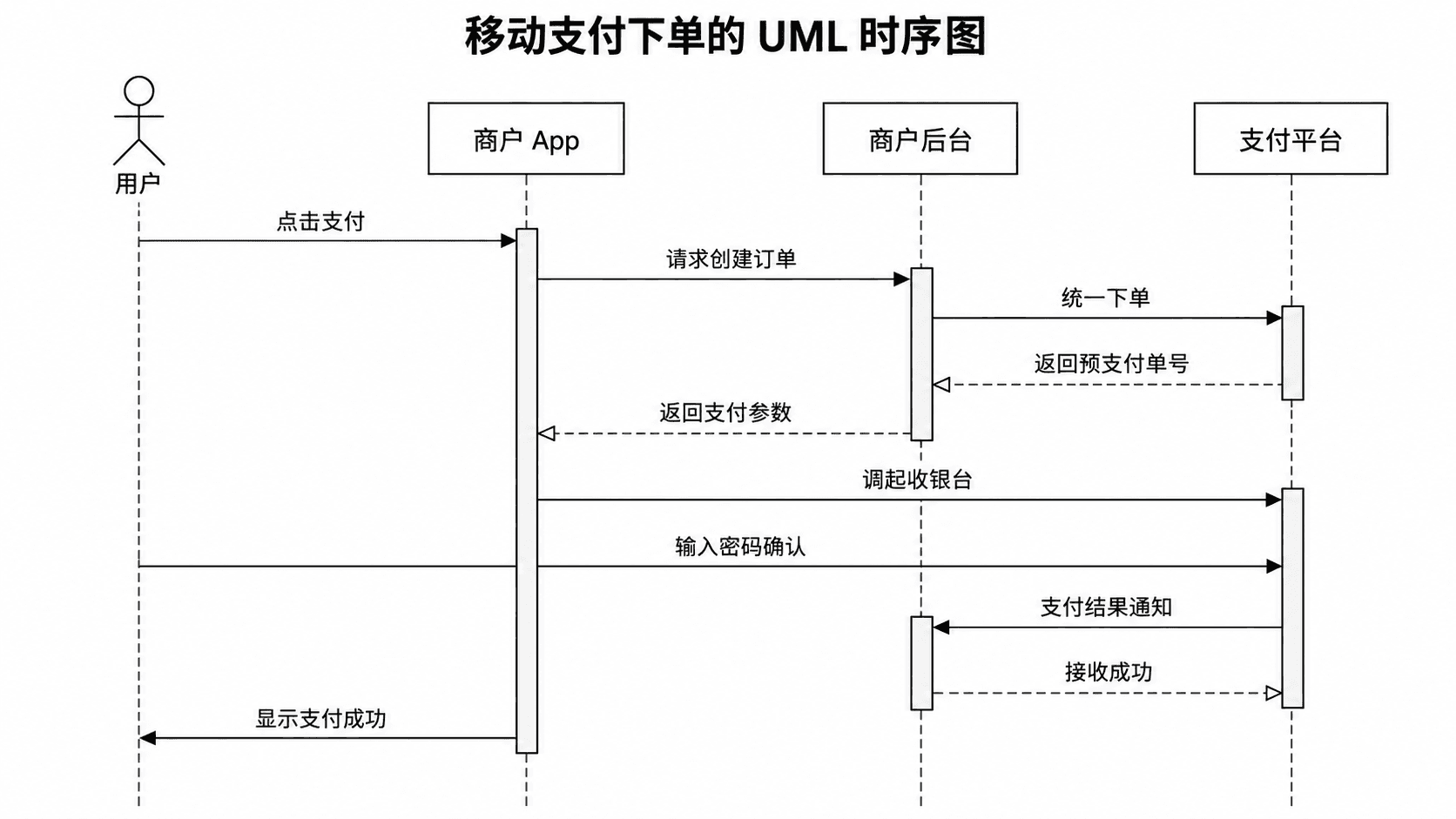

Exemples de diagrammes de séquence
Cliquez sur un exemple pour charger sa description.
Que fait ce générateur de diagrammes de séquence ?
Il dessine un diagramme de séquence UML à partir d'une description étape par étape d'une interaction. Les participants sont placés de gauche à droite dans l'ordre où vous les mentionnez, chaque message devient une flèche dans l'ordre où vous l'avez écrit, les retours sont en pointillés, et les conditions telles que "si le mot de passe est incorrect" deviennent des fragments alt ou opt. Utilisez-le pour vos documents de conception de logiciels, la documentation de vos API, les chapitres de conception de votre thèse et vos devoirs de cours.
Pourquoi les diagrammes de séquence sont utiles
- Ils montrent l'ordre des appels entre les composants, ce qui est difficile à suivre dans un texte ou dans le code.
- En dessiner un permet de mettre en évidence les chemins d'erreur manquants, les allers-retours inutiles et les responsabilités floues.
- Les documents de conception et les thèses utilisent couramment un diagramme de séquence par cas d'utilisation clé.
Comment dessiner un diagramme de séquence
Choisissez un seul scénario, tel que "l'utilisateur se connecte", et non l'ensemble du système. Listez les participants qui y prennent part, de l'utilisateur ou du client à gauche jusqu'au service ou à la base de données le plus profond à droite. Ensuite, écrivez chaque message dans l'ordre sous la forme "A appelle B avec x" et, lorsque c'est pertinent, "B renvoie y à A". Marquez les alternatives avec "si … sinon …" et les répétitions avec "pour chaque …". Limitez chaque diagramme à environ dix à quinze messages ; divisez les flux plus longs en plusieurs diagrammes.
Éléments d'un diagramme de séquence
- Participant : un acteur (bonhomme allumette) ou un objet ou service (boîte) situé en haut.
- Ligne de vie : la ligne verticale en pointillés sous chaque participant ; le temps s'écoule vers le bas.
- Barre d'activation : un fin rectangle sur la ligne de vie pendant que ce participant traite un appel.
- Message : une flèche pleine avec une pointe fermée pour un appel ; une flèche en pointillés pour un retour.
- Fragment combiné : un cadre étiqueté tel que alt, opt ou loop, avec la condition entre crochets.
Foire aux questions
Que dois-je inclure dans la description ?

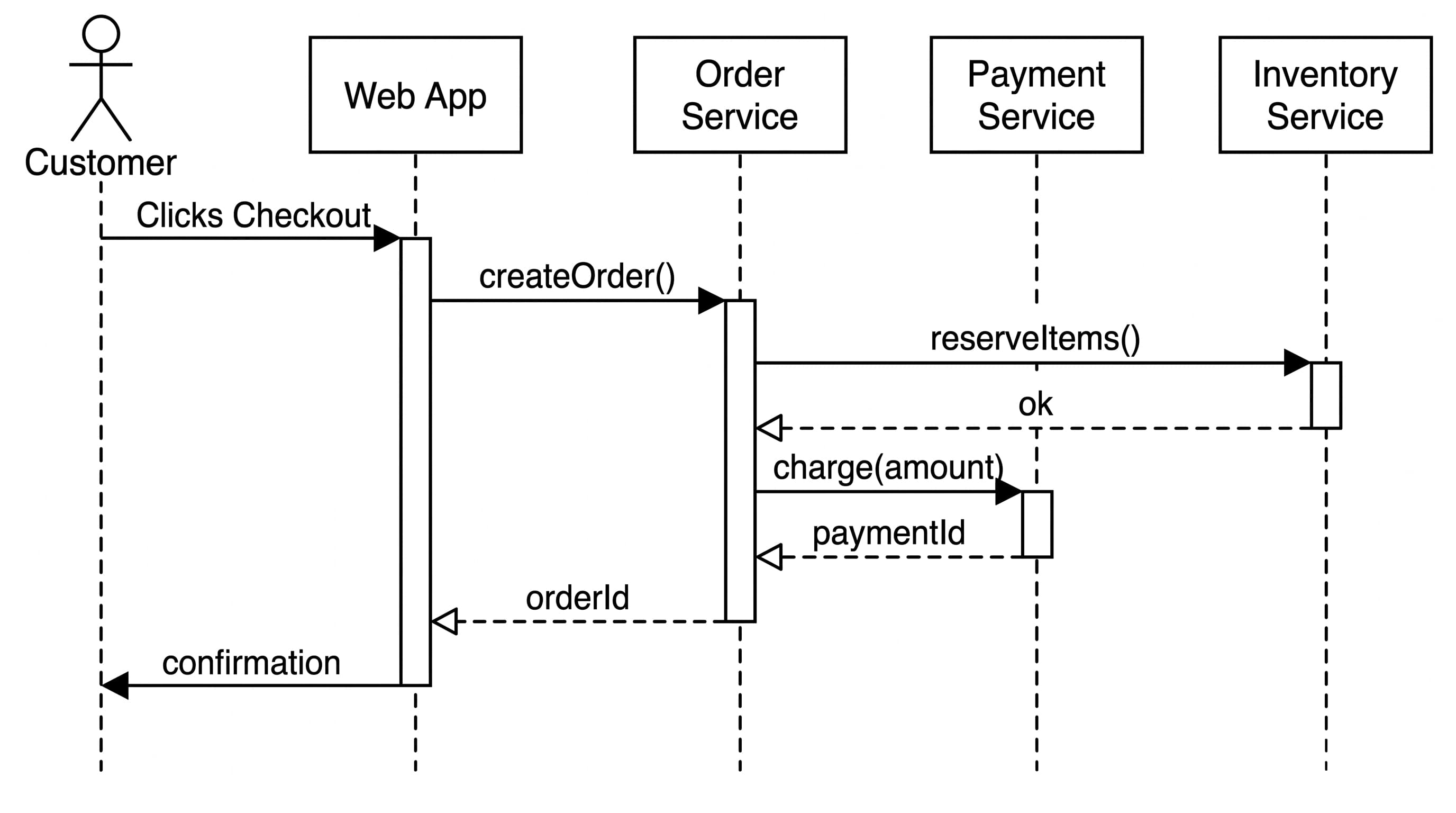

Les participants, puis chaque message dans l'ordre avec son expéditeur et son destinataire, par exemple "Le Order Service appelle le Payment Service charge(amount)". Ajoutez les messages de retour que vous souhaitez afficher et les conditions des éventuels chemins alternatifs. Le générateur ne dessine que ce que vous listez.
Peut-il dessiner des fragments alt, opt et loop ?

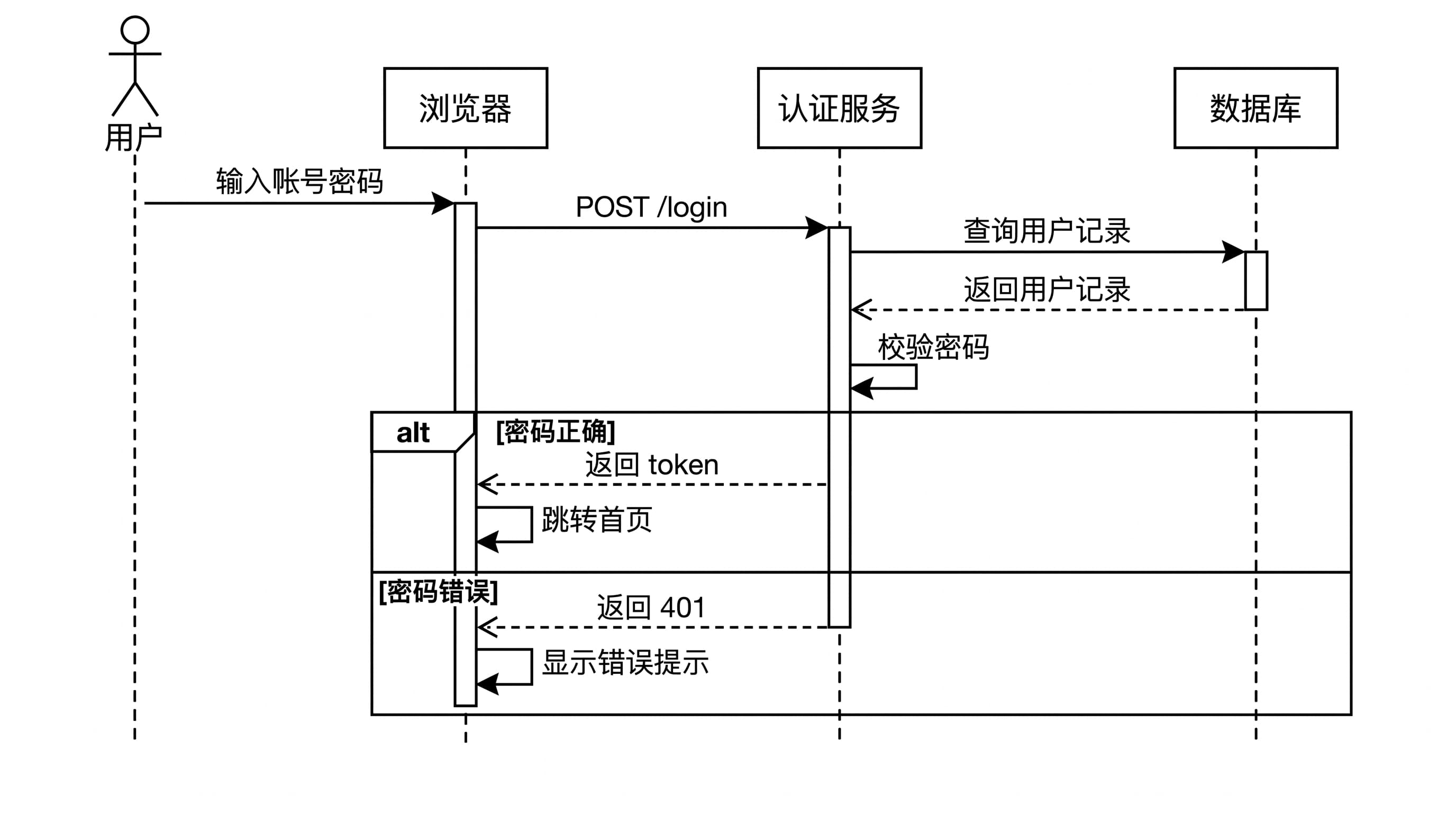

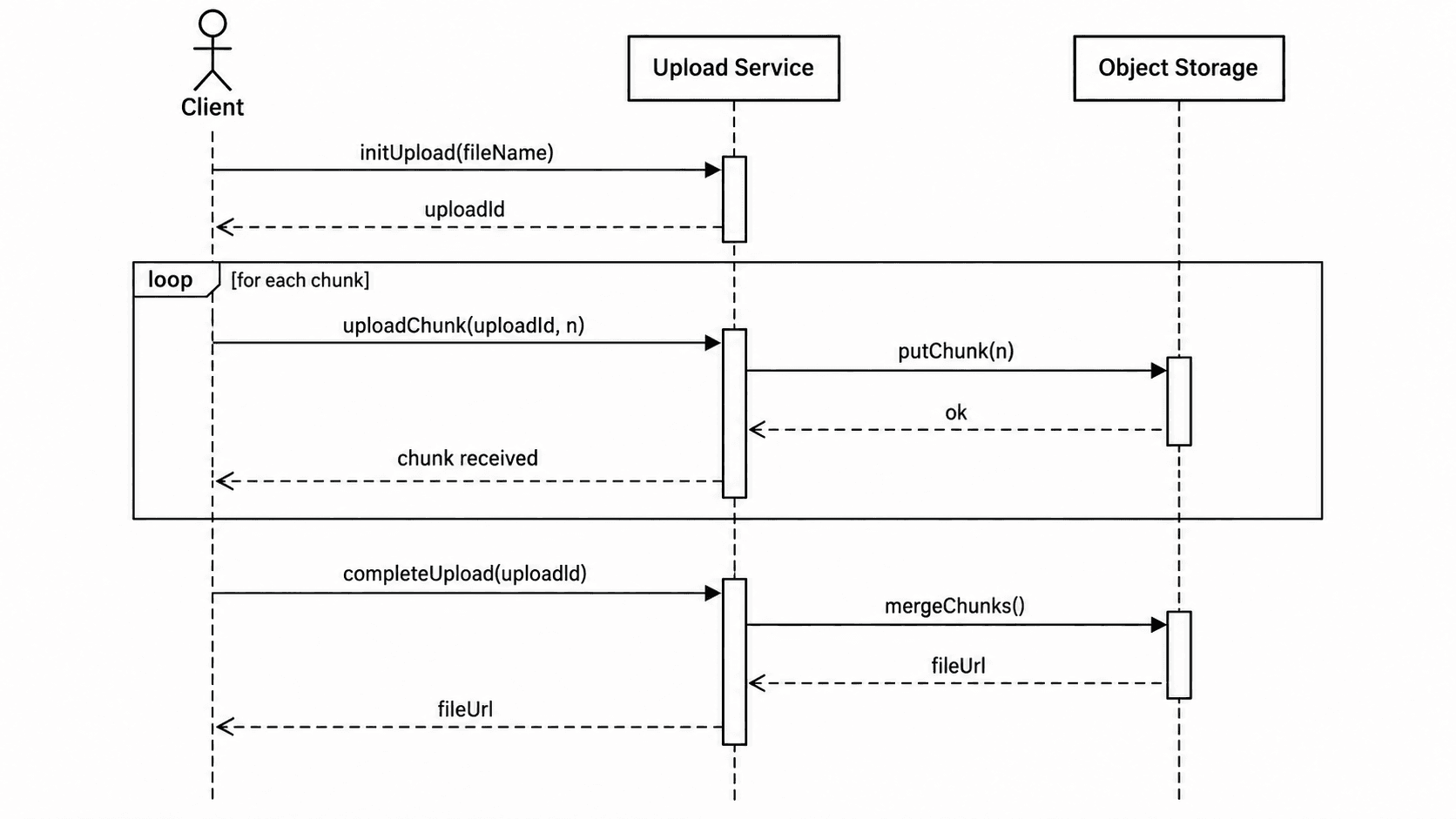

Oui. Décrivez la condition avec des mots, tels que "si le mot de passe est incorrect, renvoie 401" ou "pour chaque article, réserve le stock", et le générateur enveloppera ces messages dans un cadre alt, opt ou loop avec la condition de garde entre crochets.
S'agit-il d'un diagramme de séquence système ou d'un diagramme de conception détaillée ?

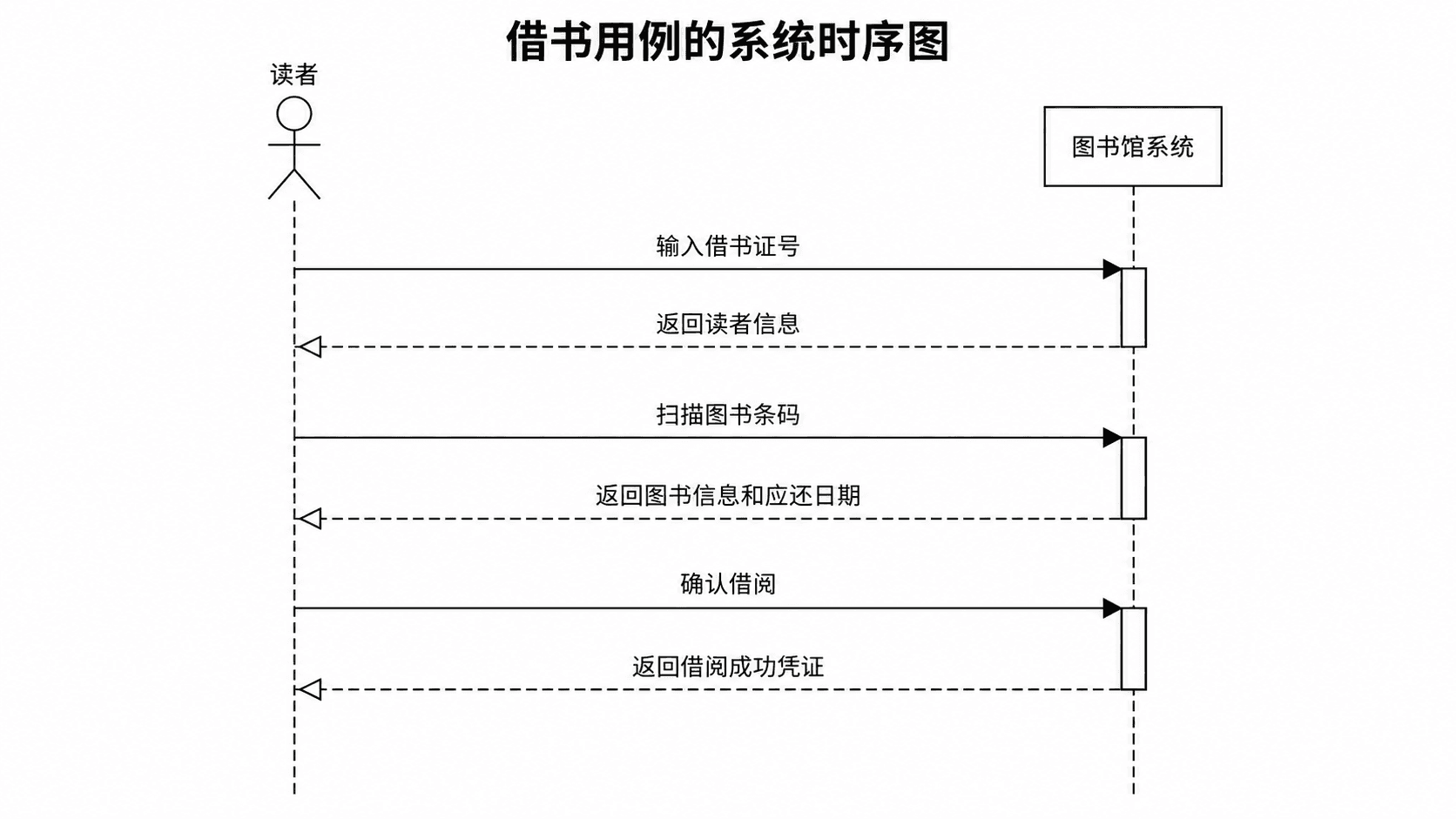

Les deux. Pour un diagramme de séquence système, utilisez l'acteur et le "Système" comme seuls participants. Pour un diagramme au niveau de la conception, listez les composants ou les services internes. Le niveau de détail dépendra de votre description.
Le diagramme généré est-il toujours correct ?
Il suit fidèlement l'ordre de votre description, mais vérifiez l'ordre des messages et la direction des flèches avant de publier. Si une étape est erronée, regénérez ou affinez-la dans l'éditeur.
Puis-je modifier le diagramme par la suite ?
Oui. Téléchargez-le au format PNG haute résolution, ou ouvrez-le dans l'éditeur pour continuer à l'affiner. Depuis l'éditeur, vous pouvez le convertir en fichier vectoriel SVG (10–15 crédits), en fichier PowerPoint PPTX (10 crédits) ou en fichier Visio (20 crédits).
Combien de crédits cela coûte-t-il ?
Chaque diagramme utilise 5 crédits en 2K. Un compte gratuit reçoit 10 crédits à l'inscription et 5 de plus chaque jour ; les forfaits payants et les packs de crédits en ajoutent davantage. Consultez la page des tarifs pour connaître les forfaits actuels.
