Générateur de diagrammes entité-association
Vos diagrammes entité-association à partir d'une simple description
Listez vos entités, attributs et relations comme vous les expliqueriez à un camarade. SciDraw AI dessine le diagramme entité-association avec la notation de Chen (rectangles, ovales et losanges) ou la notation patte de corbeau, en soulignant les clés et en indiquant la cardinalité sur chaque ligne.

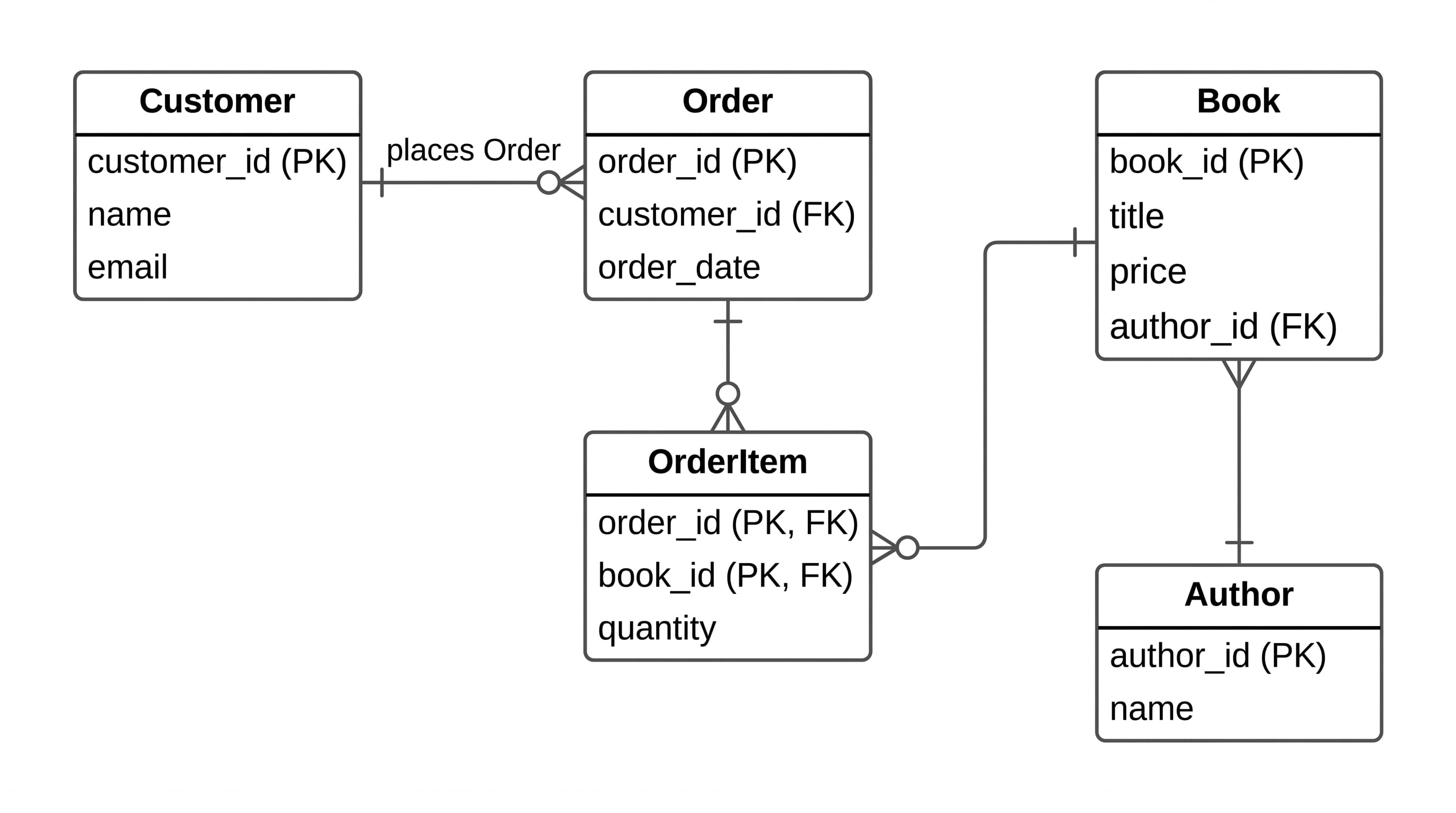

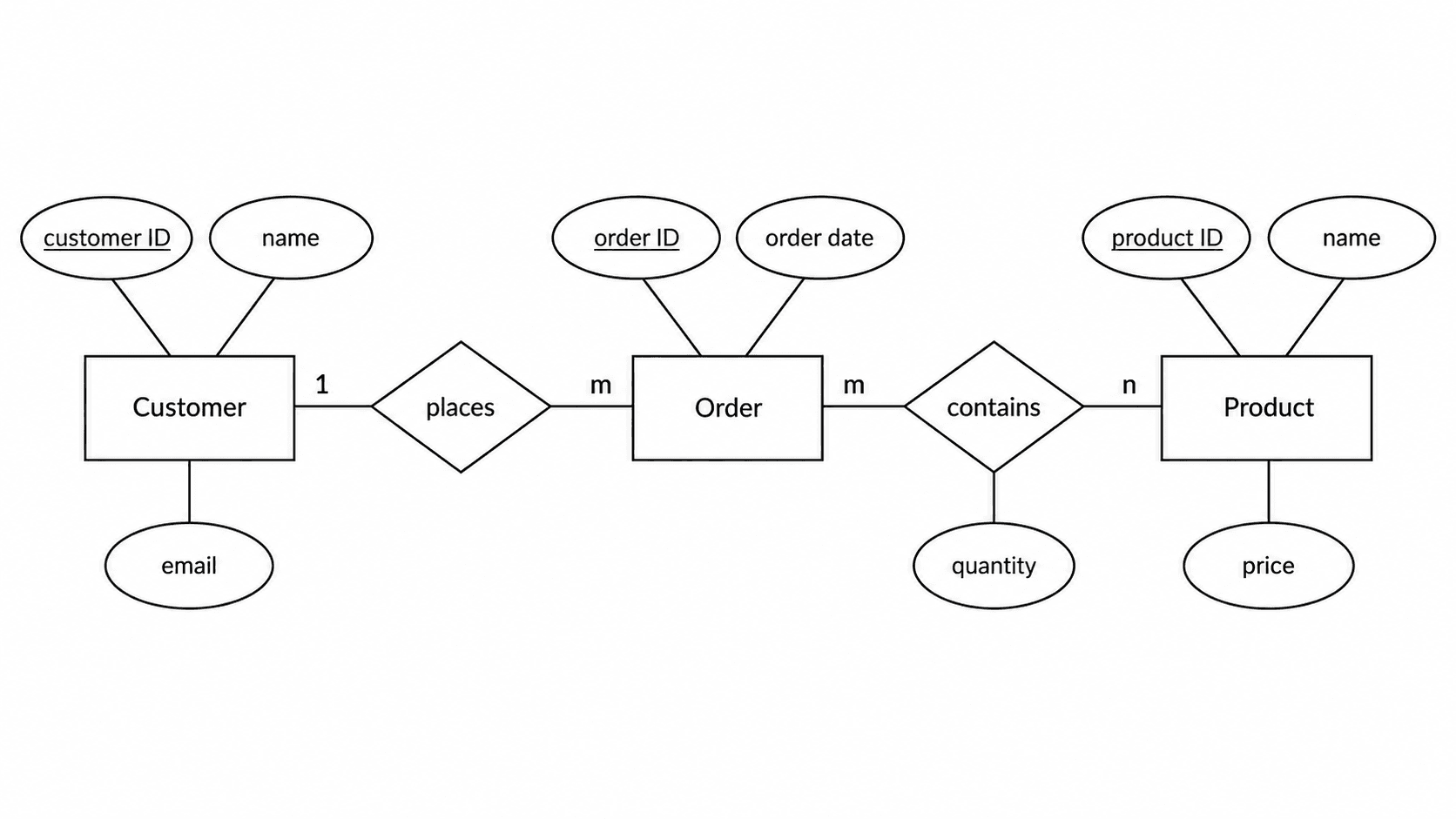

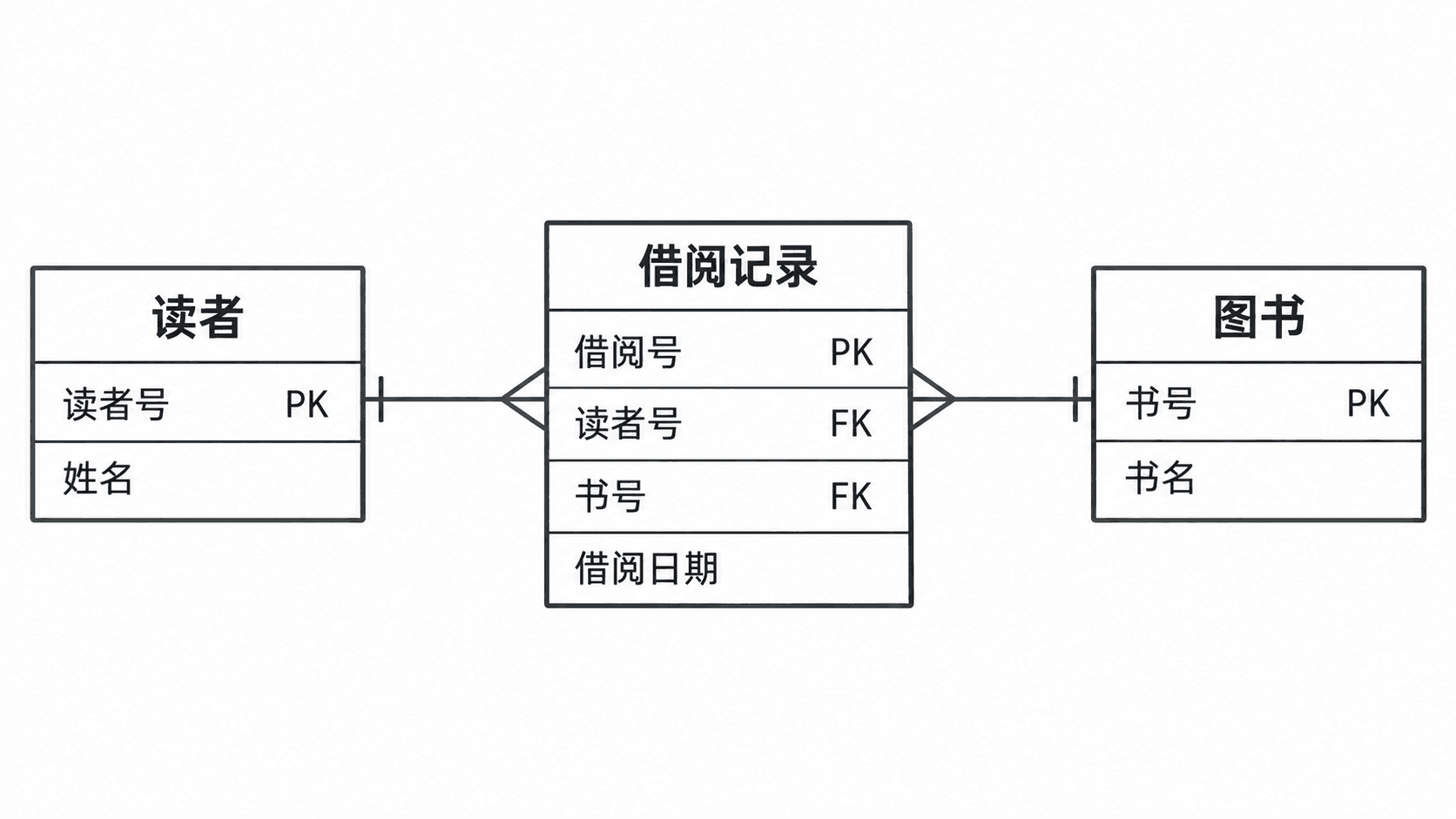

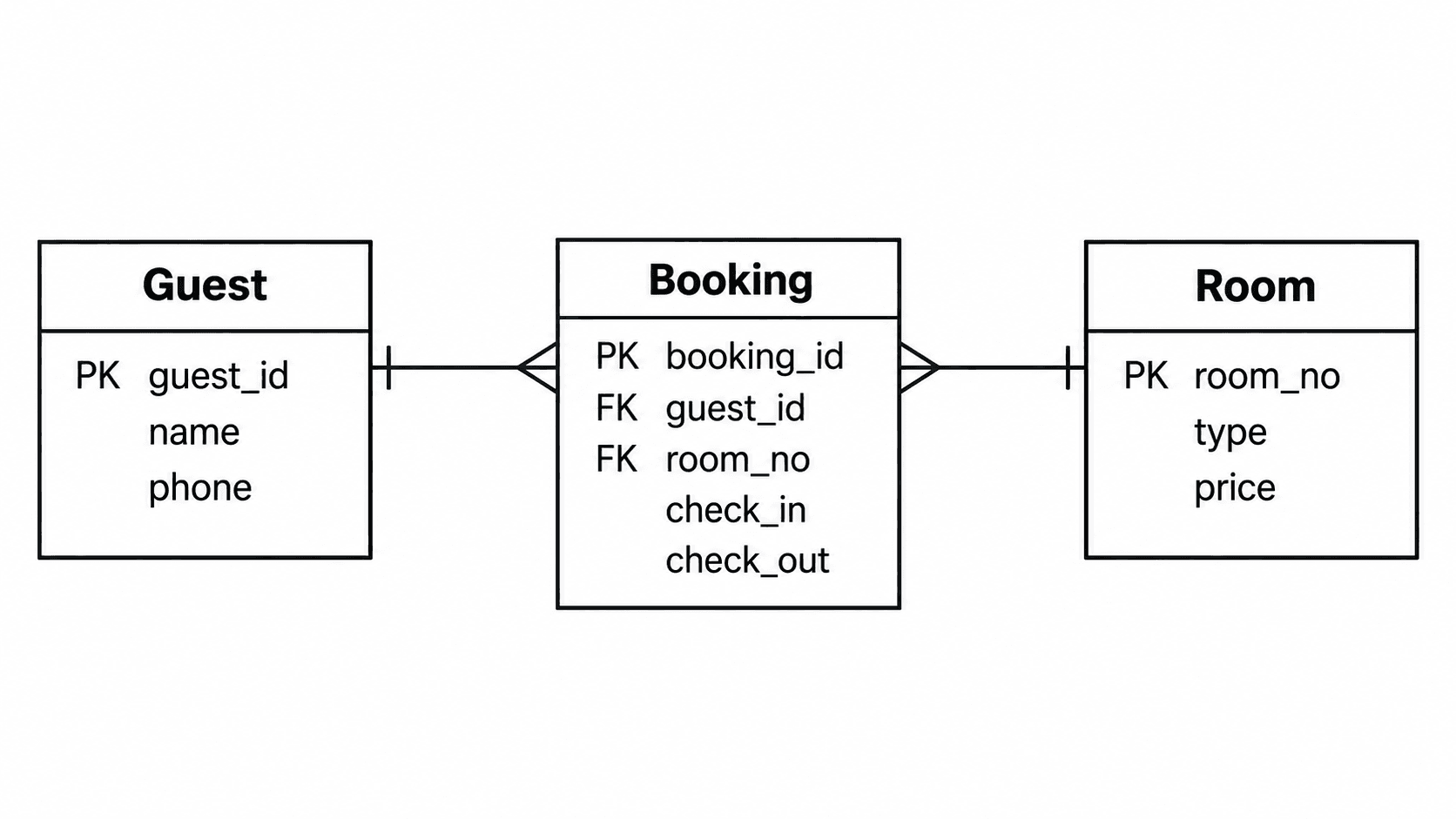

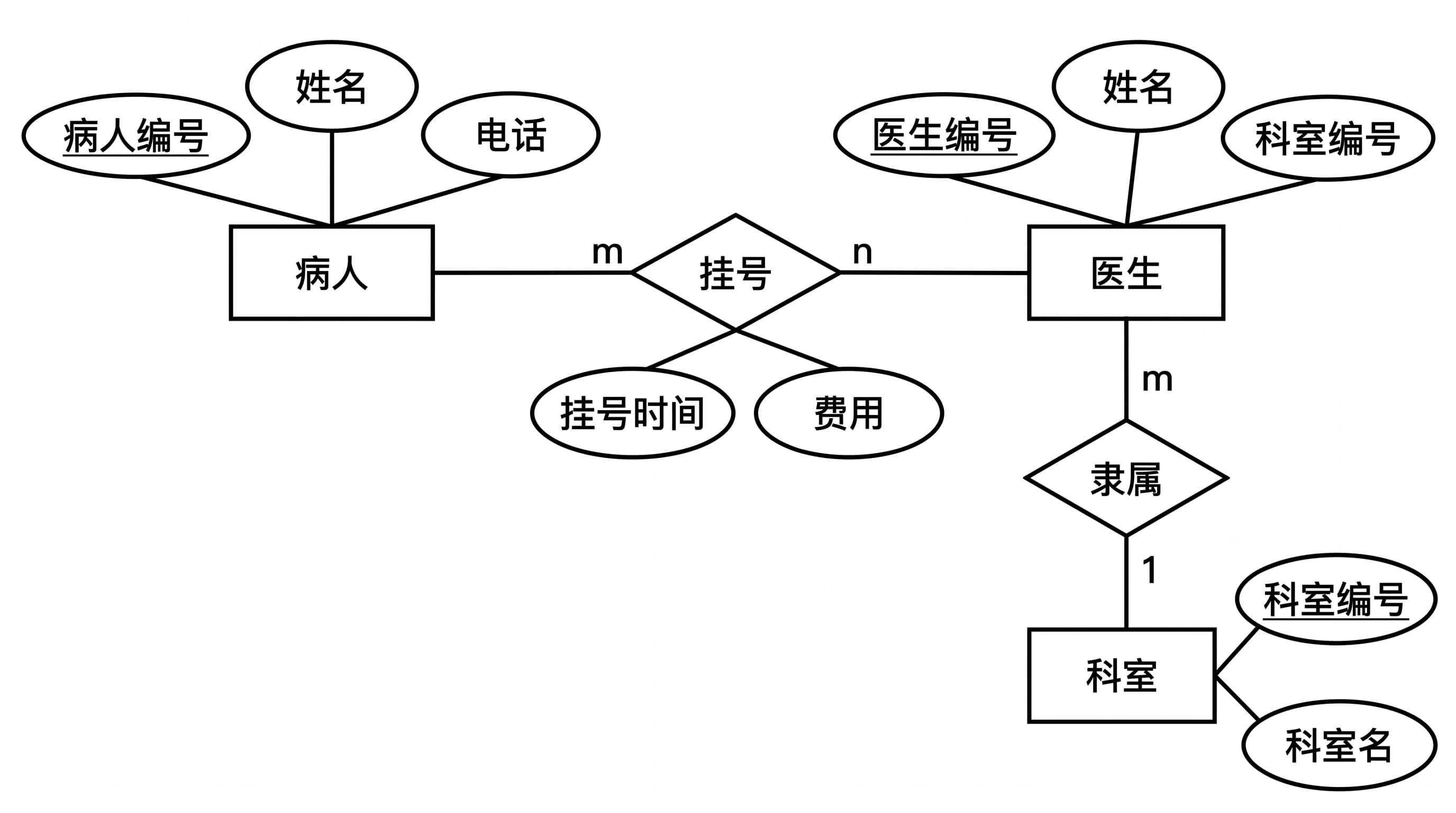

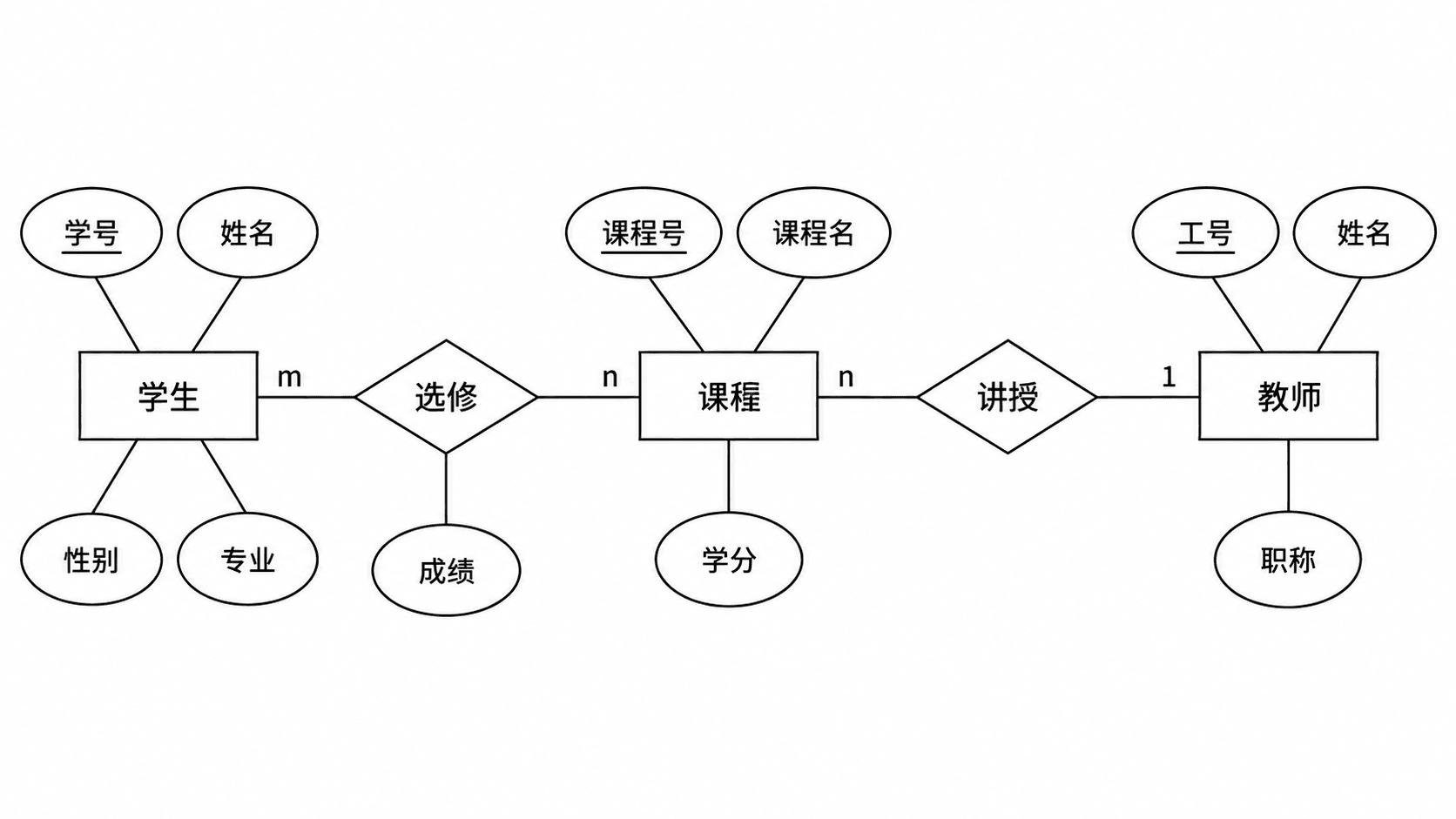

Exemples de diagrammes entité-association
Cliquez sur un exemple pour charger sa description dans le générateur.
Que fait ce générateur de diagrammes entité-association ?
Il transforme un modèle de données écrit en un diagramme entité-association. Vous listez les entités, leurs attributs et la manière dont ils sont liés ; le générateur choisit une disposition claire, dessine chaque entité une fois, souligne les clés primaires et inscrit la cardinalité (1, m, n ou les symboles de patte de corbeau) aux deux extrémités de chaque relation. Il est conçu pour vos projets de cours de base de données, vos mémoires de fin d'études, vos documents de conception système et vos présentations, où vous avez besoin d'une figure lisible plutôt que d'un schéma de base de données en direct.
Pourquoi vaut-il la peine de dessiner un diagramme entité-association
- Il affiche l'ensemble du modèle de données sur une seule page, ce qui permet de repérer facilement les entités manquantes et les clés incorrectes avant même d'écrire le moindre code SQL.
- Les enseignants, les évaluateurs et vos coéquipiers liront un diagramme beaucoup plus rapidement qu'une liste d'instructions CREATE TABLE.
- Les travaux pratiques sur les bases de données, les documents de conception de logiciels et de nombreuses thèses exigent un diagramme entité-association conceptuel dans le chapitre dédié à la conception.
Comment dessiner un diagramme entité-association
Partez des noms figurant dans vos spécifications : chacun d'entre eux que vous devez stocker devient une entité. Attribuez à chaque entité une clé primaire et les attributs dont vous avez réellement besoin. Ensuite, passez en revue chaque paire d'entités et déterminez la relation et sa cardinalité : un-à-un, un-à-plusieurs ou plusieurs-à-plusieurs. Une relation plusieurs-à-plusieurs qui possède ses propres données (une note, une heure de réservation) reçoit ces données comme attributs de relation dans la notation de Chen, ou devient sa propre table dans la notation patte de corbeau. Rédigez tout cela en phrases simples, générez le diagramme, et vérifiez chaque cardinalité par rapport à vos phrases. Pour les schémas comportant plus de six ou sept entités, dessinez plusieurs diagrammes, un par domaine métier.
Éléments d'un diagramme entité-association
- Entité : un rectangle pour chaque élément que vous stockez, tel que Student, Course ou Order.
- Attribut : un ovale relié à son entité (Chen) ou une ligne à l'intérieur de la boîte de la table (patte de corbeau).
- Clé primaire : soulignée dans la notation de Chen, marquée PK en patte de corbeau ; les clés étrangères sont marquées FK.
- Relation : un losange entre deux entités (Chen) ou une ligne étiquetée (patte de corbeau).
- Cardinalité : 1, m et n aux extrémités des lignes (Chen) ou des barres, des cercles et des pattes de corbeau (patte de corbeau).
Foire aux questions
Quelle notation dois-je choisir, Chen ou patte de corbeau ?
La plupart des manuels de bases de données et des cours universitaires utilisent la notation de Chen pour le modèle conceptuel : les entités sont des rectangles, les attributs des ovales et les relations des losanges. La notation patte de corbeau est courante dans l'industrie et pour les modèles logiques, où chaque entité est une table avec ses colonnes. Si votre cours ou votre modèle en utilise une, choisissez celle-là ; sinon, Chen est le choix le plus sûr pour les travaux scolaires.
Comment dois-je rédiger la description ?
Nommez chaque entité avec ses attributs entre parenthèses, marquez la clé primaire, puis rédigez une phrase par relation, comme "un Department a plusieurs Doctor". Précisez quelle notation vous souhaitez si vous avez changé de mode. Plus la cardinalité est explicite dans vos phrases, plus le diagramme sera fiable.
Le diagramme généré est-il toujours correct ?
Non. Le générateur suit fidèlement votre description, mais il peut parfois inverser une cardinalité ou ajouter une ligne, en particulier dans les grands schémas. Vérifiez chaque relation par rapport à votre description avant de rendre votre travail, et regénérez ou divisez le diagramme si quelque chose ne va pas. Les diagrammes plus petits avec cinq entités ou moins sont les plus fiables.
Puis-je modifier le diagramme par la suite ?
Oui. Téléchargez-le au format PNG haute résolution, ou ouvrez-le dans l'éditeur pour continuer à l'affiner avec une courte instruction. Depuis l'éditeur, vous pouvez le convertir en fichier vectoriel SVG (10–15 crédits), en fichier PowerPoint PPTX (10 crédits) ou en fichier Visio (20 crédits).
Les étiquettes peuvent-elles être en français ?
Oui. Les étiquettes suivent la langue de votre description. Ainsi, une description en français donnera un diagramme avec des noms d'entités et d'attributs en français, et une description en anglais donnera des étiquettes en anglais.
Combien de crédits cela coûte-t-il ?
Chaque diagramme utilise 5 crédits en 2K, tout comme les autres images sur SciDraw AI. Un compte gratuit reçoit 10 crédits à l'inscription et 5 de plus chaque jour ; les forfaits payants et les packs de crédits en ajoutent davantage. Consultez la page des tarifs pour connaître les forfaits actuels.
