Generador de diagramas de la nefrona
Diagramas de la nefrona etiquetados, sin etiquetas o en blanco en segundos
Describe la nefrona que necesitas y genera un diagrama etiquetado de referencia, una versión sin etiquetas para que el alumnado la complete, o una ficha de la nefrona en blanco para tus clases de biología y fisiología.
Ejemplos de diagramas de la nefrona etiquetados y en blanco
Empieza con un ejemplo listo para usar o describe el tuyo: desde la nefrona totalmente etiquetada hasta la ficha en blanco que el alumnado completa.
¿Qué es un diagrama de la nefrona?

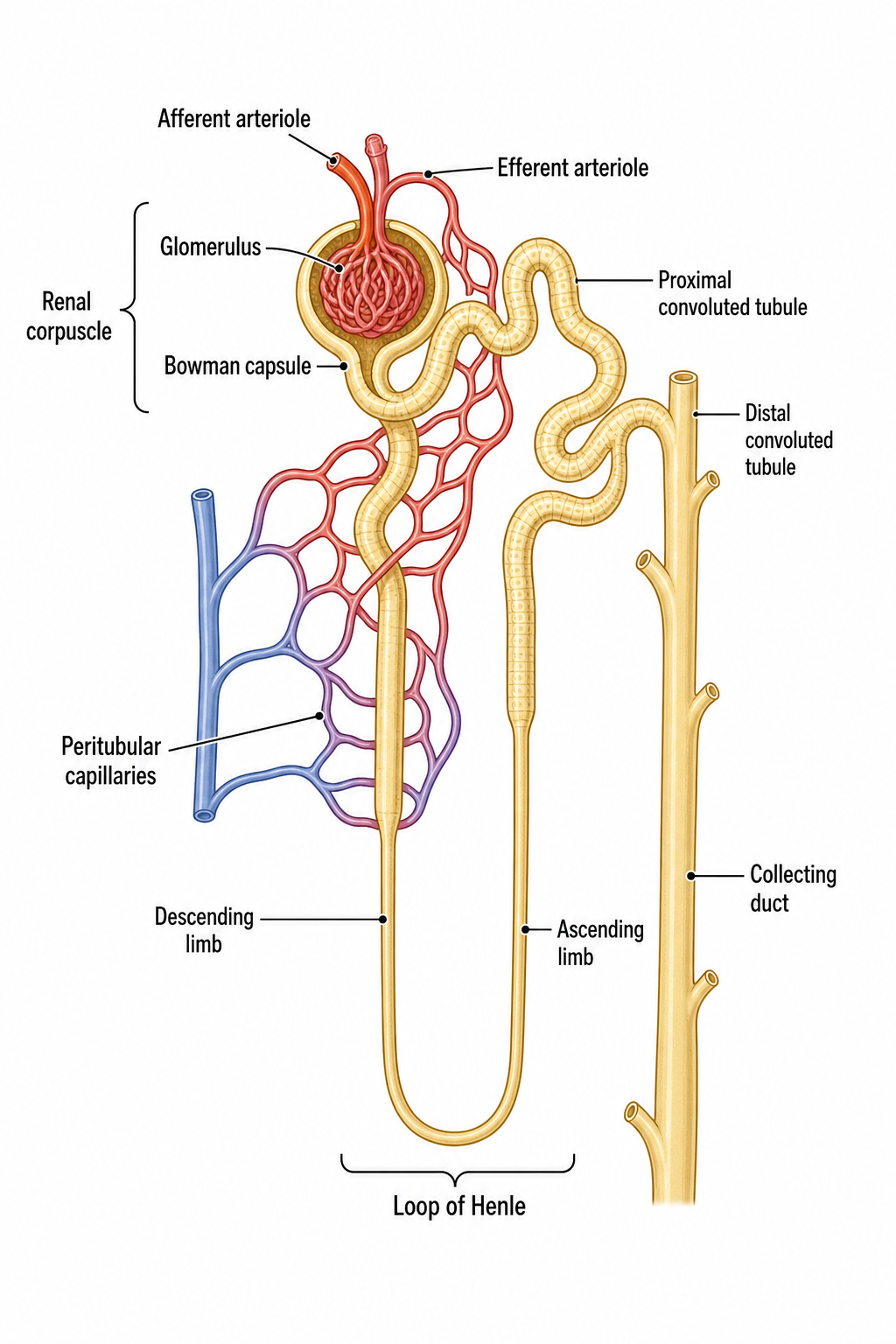

Un diagrama de la nefrona despliega la unidad funcional del riñón: el corpúsculo renal donde se filtra la sangre, y después el túbulo contorneado proximal, el asa de Henle que se hunde en la médula, el túbulo contorneado distal y el tubo colector que se lleva la orina ya formada. Bien dibujado hace doble trabajo, porque ese mismo esquema soporta los tres procesos de formación de la orina —filtración, reabsorción y secreción— anotados a lo largo de su recorrido. SciDraw AI genera el túbulo en la secuencia correcta y con su irrigación a partir de una breve descripción. La misma descripción sirve para la versión de clase: pide una nefrona sin etiquetas, con líneas guía vacías, y tendrás una ficha lista para imprimir que el alumnado rotula; genera después, por separado, la versión etiquetada y tendrás el solucionario que repartir.
Por qué necesitas un diagrama de la nefrona
- Aprende los segmentos del túbulo en el orden en que los recorre el filtrado.
- Muestra la filtración, la reabsorción y la secreción en una sola figura.
- Explica el multiplicador contracorriente del asa de Henle.
- Crea figuras para fichas, diapositivas, informes de laboratorio y exámenes.
- Apoya el estudio de fisiología y medicina con una unidad renal precisa.
Cómo crear un diagrama de la nefrona
Describe cuánto detalle necesitas —la nefrona entera, el corpúsculo renal con su barrera de filtración o el asa de Henle con su gradiente de osmolaridad— e indica si prefieres que todos los segmentos aparezcan nombrados o una versión sin etiquetas, con líneas guía vacías para que el alumnado la complete. Añade «fondo blanco limpio, apto para imprimir» cuando el diagrama vaya a una ficha. SciDraw AI genera la figura a resolución 2K, lista para diapositivas o materiales, y puedes afinarla y volver a generarla hasta que encaje con tu clase.
Partes de la nefrona
- Corpúsculo renal: el glomérulo dentro de la cápsula de Bowman.
- Túbulo contorneado proximal, donde ocurre la mayor parte de la reabsorción.
- Asa de Henle, con sus ramas descendente y ascendente.
- Túbulo contorneado distal, que ajusta con precisión iones y agua.
- Tubo colector, que lleva la orina final hasta el cáliz.
- Arteriolas aferente y eferente con los capilares peritubulares.
Preguntas frecuentes
¿Cuáles son las partes de una nefrona?
Una nefrona empieza en el corpúsculo renal, que es el glomérulo envuelto por la cápsula de Bowman. El filtrado pasa después por el túbulo contorneado proximal, baja y sube por el asa de Henle, entra en el túbulo contorneado distal y desemboca por último en un tubo colector. La sangre llega por una arteriola aferente y sale por una arteriola eferente hacia los capilares peritubulares.
¿Cómo creo un diagrama de la nefrona etiquetado en línea?
Abre el generador de arriba, describe la nefrona que necesitas y nombra los segmentos que quieres etiquetar. SciDraw AI crea en segundos un diagrama preciso que puedes descargar en 2K y usar donde quieras. No hacen falta conocimientos de dibujo ni software de diseño.
¿Qué ocurre en el asa de Henle?
La rama descendente es permeable al agua pero no a la sal, así que el agua sale a medida que el filtrado avanza hacia una médula cada vez más concentrada. La rama ascendente hace lo contrario: bombea sodio y cloro hacia fuera pero es impermeable al agua. Entre las dos construyen el gradiente osmótico medular —de unos 300 mOsm en la corteza hasta cerca de 1200 mOsm en la médula profunda— que permite al tubo colector concentrar la orina.
¿Son fisiológicamente precisos los diagramas de la nefrona?
Sí. Los diagramas se generan con los segmentos tubulares en el orden correcto, el asa descendiendo hacia la médula, las arteriolas en el lado que les corresponde del glomérulo y el tubo colector drenando hacia fuera. Puedes pedir un enfoque concreto, como la barrera de filtración o el gradiente contracorriente, y afinar la indicación hasta que la figura sea la adecuada.
¿Es gratuito el generador de diagramas de la nefrona?
Puedes empezar a generar diagramas de la nefrona gratis. Las cuentas nuevas reciben 10 créditos al registrarse y 5 créditos más cada día, y un diagrama 2K estándar cuesta 5 créditos. Los planes de pago añaden una asignación mensual de créditos si produces muchas figuras.
¿Puedo usar estos diagramas de la nefrona en clase o en trabajos?
Sí. Los diagramas están pensados para biología, fisiología y educación médica. Úsalos en diapositivas, fichas, informes de laboratorio, guías de estudio y material de examen, y descárgalos en alta resolución para que las etiquetas se mantengan nítidas al imprimir o proyectar.
¿Puedo generar un diagrama de la nefrona sin etiquetas o en blanco?
Sí. Describe los segmentos que quieres dibujar y pide a SciDraw AI que no añada ninguna etiqueta, o que use líneas guía numeradas que apunten a casillas vacías. Obtendrás la misma nefrona precisa pero sin nada de texto encima, lista para que sea el alumnado quien la rotule.
¿Puedo usar el diagrama de la nefrona generado como ficha y como solucionario?
Sí, con dos generaciones distintas. Genera primero la nefrona en blanco, con líneas guía numeradas y vacías, e imprímela como ficha para rotular; después lanza una segunda generación pidiendo la versión completamente etiquetada, que te servirá de solucionario. Indica la misma disposición y la misma numeración en ambas indicaciones para que las dos hojas se correspondan.
