Generador Gratuito de Diagramas del Ciclo de Krebs con IA
El ciclo del ácido cítrico (ATC), etiquetado y simplificado
SciDraw AI convierte una descripción en un diagrama circular del ciclo de Krebs limpio y claramente etiquetado: los ocho intermediarios, la entrada del acetil-CoA, las enzimas, el CO2 liberado, y las salidas de NADH, FADH2 y ATP en una sola figura para enseñanza, estudio y artículos.

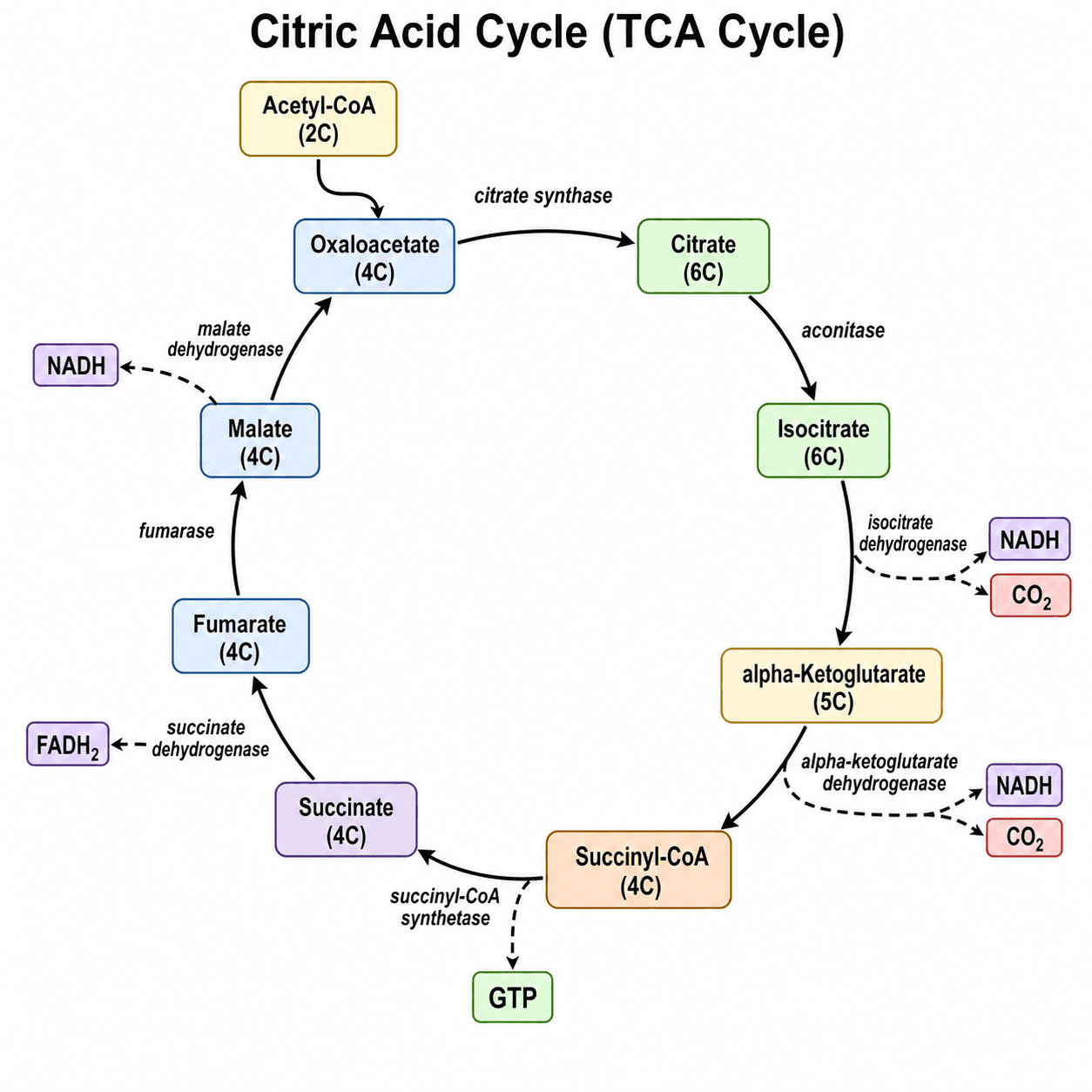

Ejemplos de Diagramas del Ciclo de Krebs
Explora figuras del ciclo de Krebs, desde visiones generales sencillas hasta bioquímica totalmente etiquetada, o genera la tuya arriba.
¿Qué es el ciclo de Krebs?

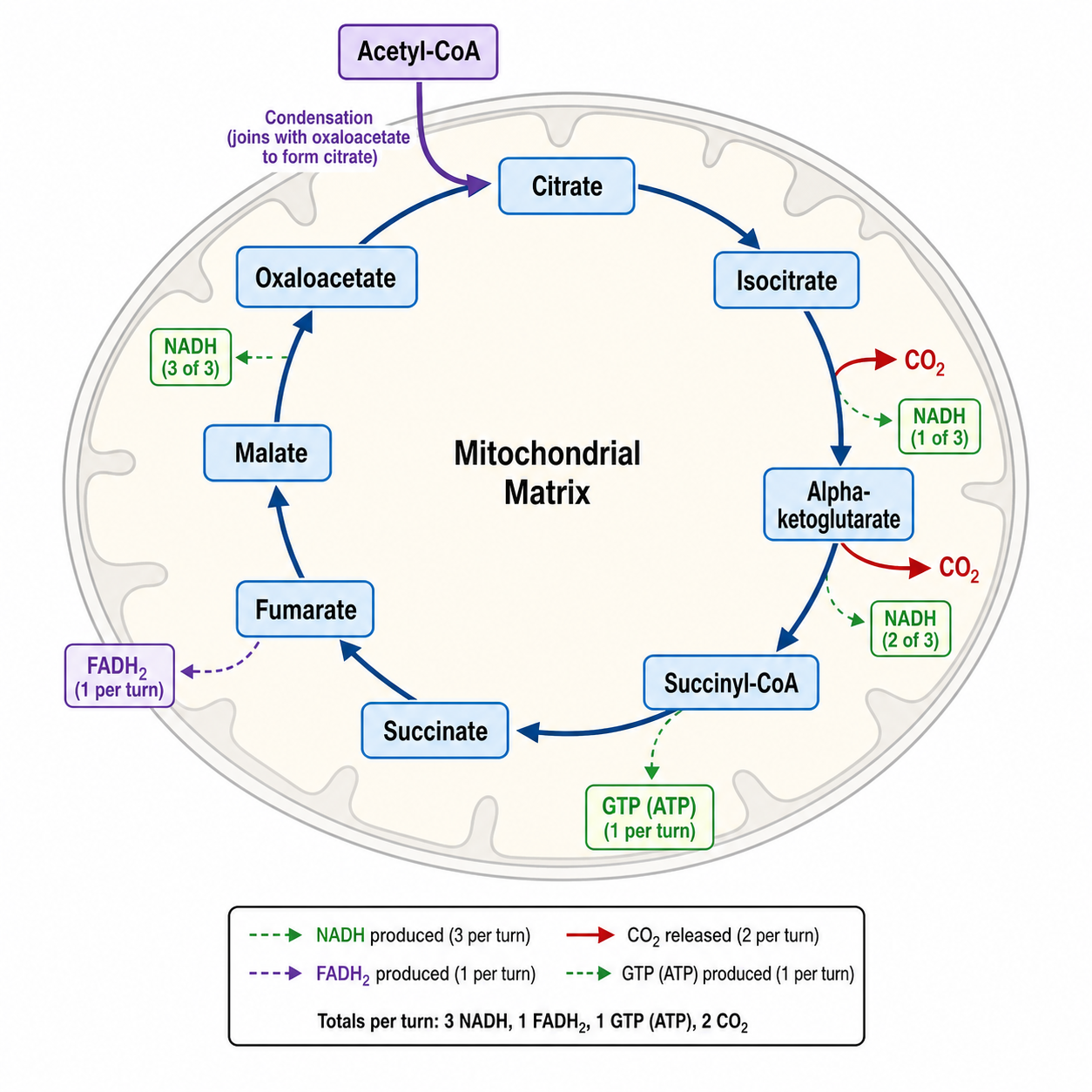

El ciclo de Krebs, también llamado ciclo del ácido cítrico o ciclo del ATC (ácido tricarboxílico), es la etapa central de la respiración aeróbica que se desarrolla en la matriz mitocondrial. Un grupo acetilo de 2 carbonos del acetil-CoA se combina con el oxalacetato de 4 carbonos para formar citrato de 6 carbonos, que luego se reorganiza y oxida a través de ocho pasos catalizados por enzimas de vuelta al oxalacetato. A lo largo del camino, cada vuelta libera dos CO2 y captura energía como 3 NADH, 1 FADH2 y 1 GTP (o ATP). Esta herramienta dibuja y etiqueta todo ese ciclo como un diagrama circular limpio —los ocho intermediarios, las enzimas, las flechas, el CO2 liberado y los transportadores de energía— a partir de la descripción que proporciones.
Por qué estudiantes y educadores usan diagramas del ciclo de Krebs
- Ver los ocho intermediarios y su orden de un vistazo
- Seguir dónde se liberan los dos CO2 y se pierde carbono
- Identificar con precisión dónde se producen el NADH, FADH2 y GTP (ATP)
- Conectar la glucólisis, el acetil-CoA y la cadena de transporte de electrones

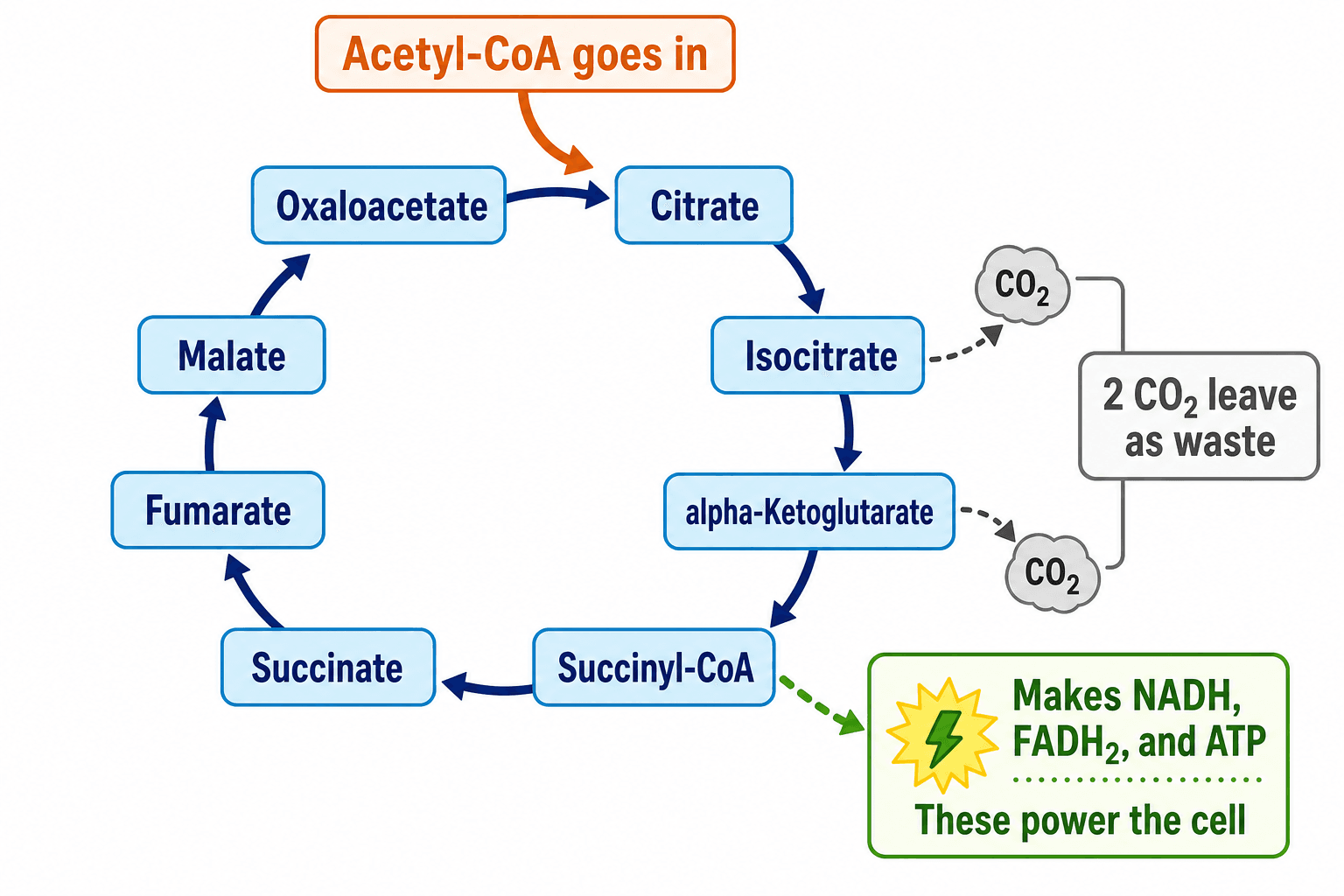

- Hacer que una ruta metabólica compleja sea sencilla de enseñar y repasar
Cómo dibujar un diagrama del ciclo de Krebs

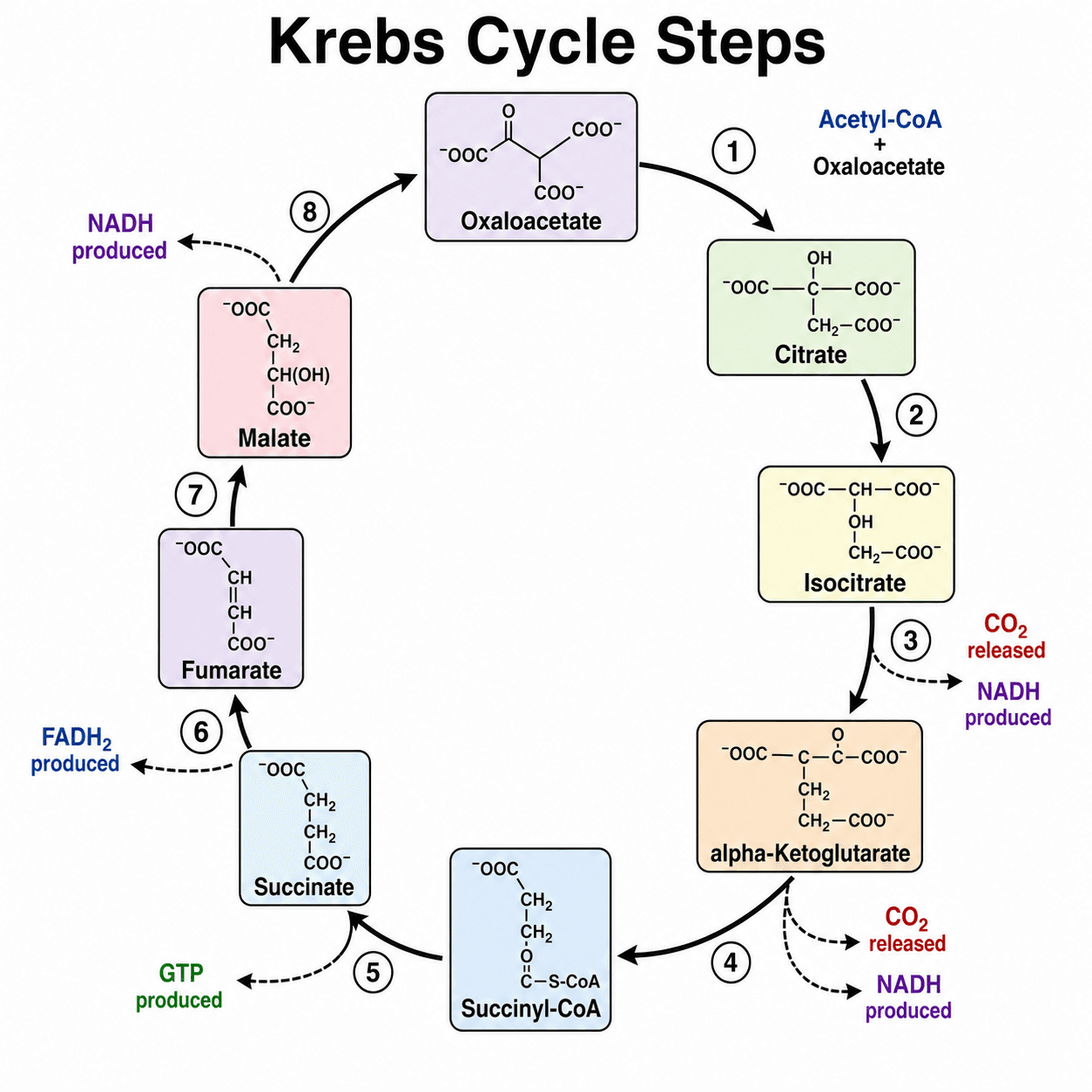

Para dibujar el ciclo de Krebs, coloca el oxalacetato en la parte superior y avanza en el sentido de las agujas del reloj a través del citrato, el isocitrato, el alfa-cetoglutarato, el succinil-CoA, el succinato, el fumarato y el malato, y luego de vuelta al oxalacetato, uniendo cada uno con una flecha curva. Muestra el acetil-CoA entrando y condensándose con el oxalacetato, y marca los dos pasos que liberan CO2, los tres que producen NADH, el que produce FADH2 y el que produce GTP. Decide cuánto detalle quieres: nombres de enzimas y recuento de carbonos para una figura de bioquímica, o etiquetas sencillas para un material de estudio simplificado. Pega esa descripción en SciDraw AI y este organiza el anillo, etiqueta los intermediarios y las salidas, y exporta un diagrama editable que puedes afinar antes de usarlo.
Partes del ciclo de Krebs

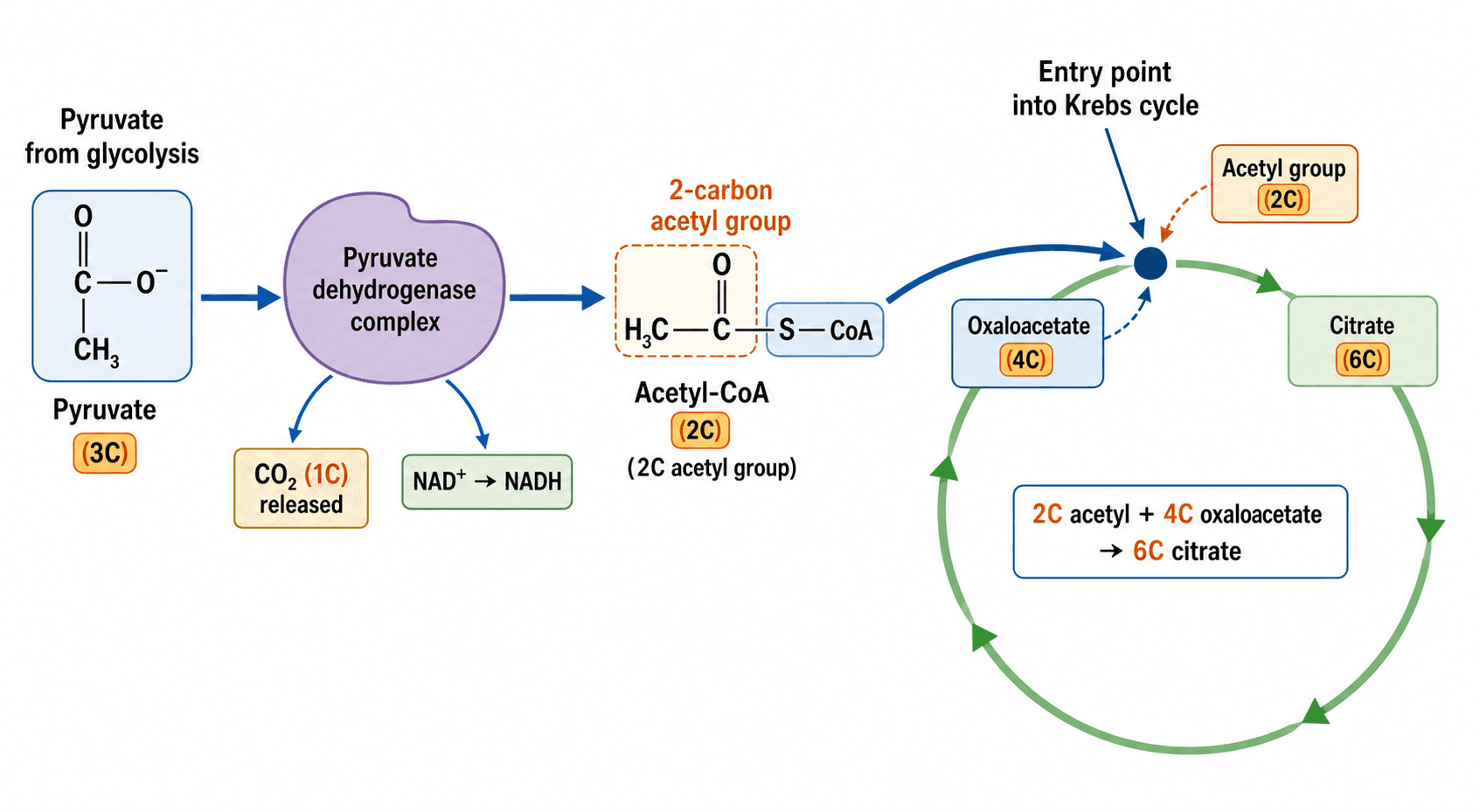

- Acetil-CoA entrando y condensándose con el oxalacetato
- Citrato, el primer intermediario de 6 carbonos formado
- Los intermediarios cíclicos desde el isocitrato hasta el oxalacetato
- Las dos moléculas de CO2 liberadas por vuelta
- Los transportadores de energía NADH y FADH2 capturados en cada paso
- La salida de GTP (ATP) más las flechas curvas que enlazan cada paso
Preguntas Frecuentes
¿Qué es el ciclo de Krebs?
El ciclo de Krebs es la secuencia de reacciones central de la respiración aeróbica, que se desarrolla en la matriz mitocondrial. El acetil-CoA se combina con el oxalacetato para formar citrato, que se oxida a través de ocho pasos de vuelta al oxalacetato. Cada vuelta libera dos CO2 y produce 3 NADH, 1 FADH2 y 1 GTP (ATP) que dan energía a la célula. También se conoce como ciclo del ácido cítrico o ciclo del ATC.
¿Cómo hago un diagrama etiquetado del ciclo de Krebs en línea?
Describe lo que quieres en texto sencillo: indica que necesitas los ocho intermediarios desde el citrato hasta el oxalacetato, las enzimas si son necesarias, dónde se liberan los dos CO2, y dónde se forman el NADH, FADH2 y GTP. SciDraw AI dibuja y etiqueta entonces el ciclo circular en línea, sin software de diagramación que instalar. Puedes pedir una versión bioquímica detallada o una versión de estudio simplificada.
¿Es el ciclo de Krebs lo mismo que el ciclo del ácido cítrico?
Sí. El ciclo de Krebs, el ciclo del ácido cítrico y el ciclo del ATC (ácido tricarboxílico) son tres nombres para la misma ruta metabólica. Se llama así por Hans Krebs, se denomina ciclo del ácido cítrico porque el citrato es su primer producto, y ciclo del ácido tricarboxílico porque el citrato porta tres grupos carboxilo. SciDraw AI puede etiquetar tu diagrama con el nombre que use tu curso.
¿Cuánto ATP y NADH produce una vuelta del ciclo?

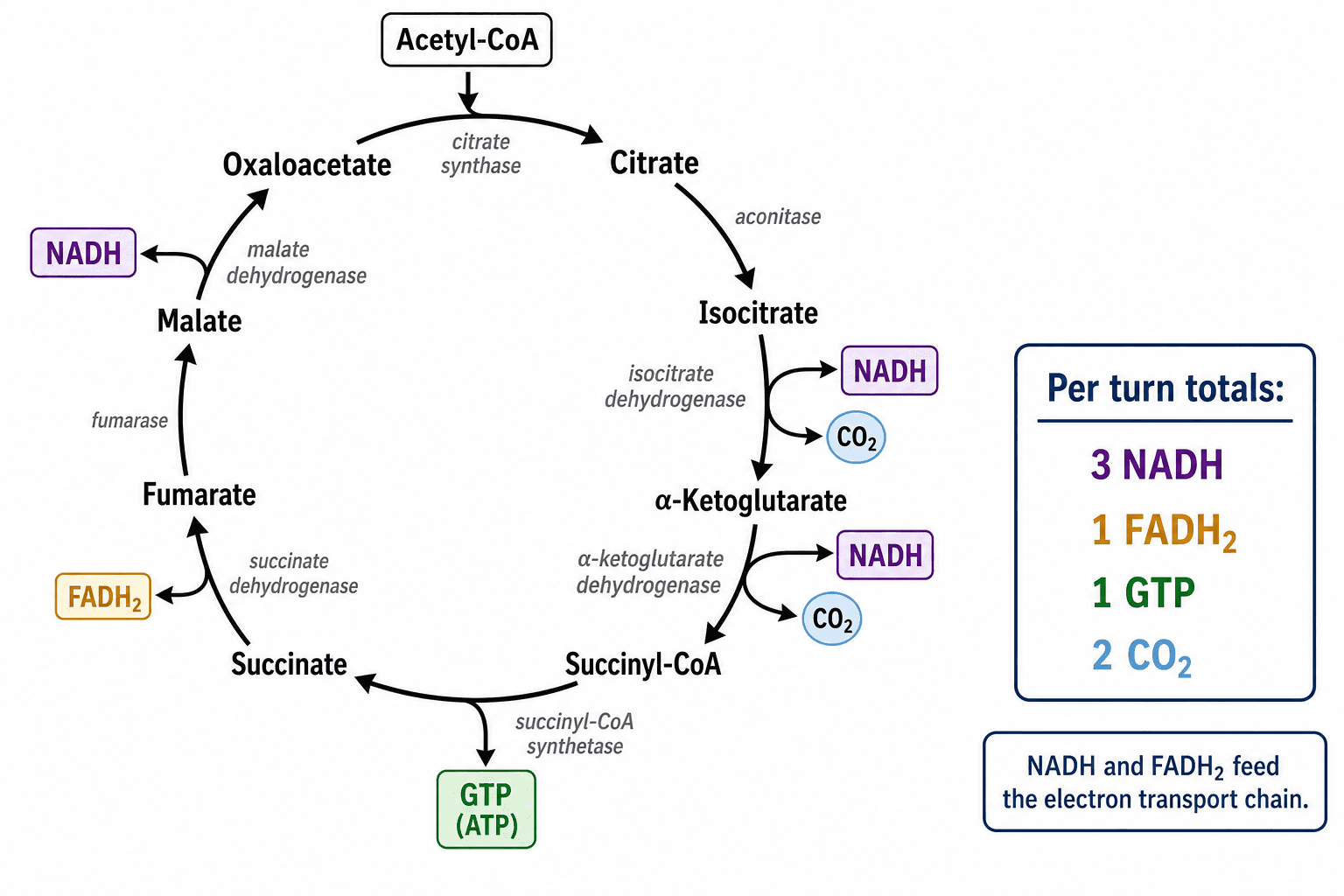

Una vuelta del ciclo de Krebs produce 3 NADH, 1 FADH2, 1 GTP (equivalente a 1 ATP) y libera 2 CO2. Como una glucosa produce dos acetil-CoA, el ciclo da dos vueltas por glucosa, duplicando esos totales. El NADH y el FADH2 impulsan luego la cadena de transporte de electrones para producir la mayor parte del ATP de la célula. SciDraw AI puede etiquetar estas salidas en tu diagrama para que el rendimiento energético quede claro.
¿Es gratis el generador de diagramas del ciclo de Krebs?
Sí. Puedes dibujar diagramas etiquetados del ciclo de Krebs y del ciclo del ácido cítrico con el plan gratuito, que incluye créditos mensuales. Los planes de pago añaden más créditos y capacidad si creas muchas figuras para un curso o libro de texto, pero puedes hacer un diagrama del ciclo de Krebs sin pagar nada para empezar.
¿Puedo usar estos diagramas para mi clase de bioquímica o libro de texto?
Sí. SciDraw AI exporta figuras del ciclo de Krebs limpias y de alta resolución adecuadas para diapositivas de clase, materiales, apuntes de estudio y páginas de libros de texto. Como es una herramienta de dibujo, tú proporcionas el contenido, así que verifica siempre los intermediarios, los nombres de las enzimas, las flechas y las salidas de energía con tu libro de texto antes de compartir o publicar.
