Cómo dibujar cortes hidrogeológicos y diagramas de proceso en ingeniería

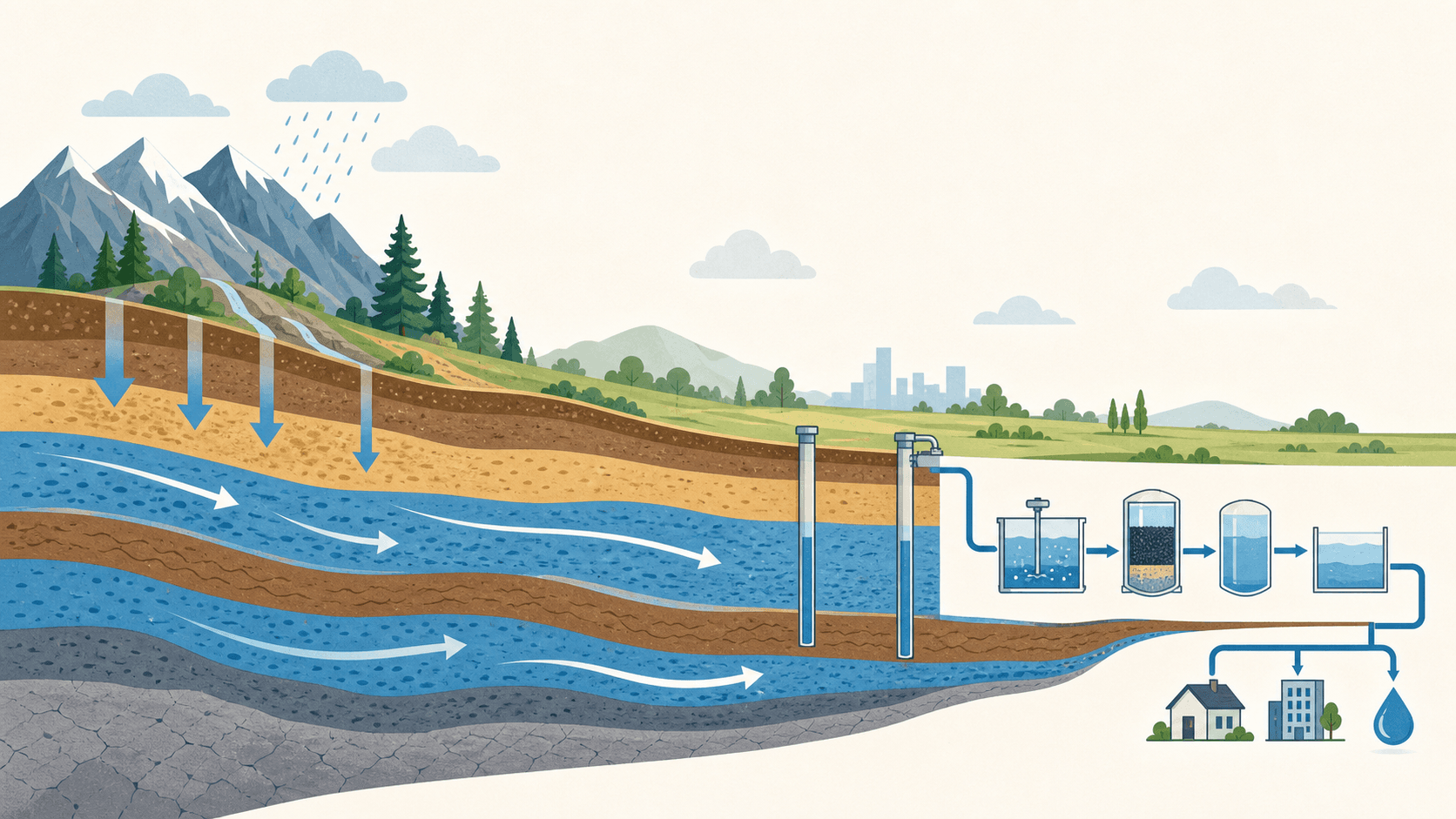

Un corte hidrogeológico hace algo que ninguna tabla de registros de sondeos puede lograr: permite al lector ver de dónde viene el agua, hacia dónde va y qué se interpone en su camino. Desde el frente montañoso descendiendo hacia la llanura aluvial, el corte muestra cómo las gravas gruesas pasan a sedimentos más finos, dónde un acuífero se acuña contra un acuitardo y en qué dirección desciende el nivel freático. Si esa imagen es correcta, el geólogo, la autoridad ambiental y el ingeniero civil pueden razonar sobre el mismo sitio sin discutir por el texto.

Esta guía cubre dos familias de diagramas de las que depende el trabajo ambiental y geotécnico: los cortes geológicos que muestran el agua subterránea en el subsuelo, y los diagramas de proceso que muestran cómo el agua y los materiales atraviesan un sistema de ingeniería — trenes de tratamiento, esquemas de remediación y hojas de ruta técnicas. Los principios se solapan más de lo esperado, y hacer bien ambos es lo que vuelve legible un informe.

Qué debe mostrar un corte hidrogeológico

Un buen corte es una rebanada vertical del terreno, a escala, a lo largo de una línea elegida, que hace evidente la historia del agua. Si empiezas a hacer cortes, el camino más rápido a un primer borrador limpio es describir la línea de corte en lenguaje sencillo al generador de esquemas de SciDraw AI y refinar la estratigrafía que proponga.

Los elementos que sostienen el corte son:

• La superficie topográfica — el perfil del terreno a lo largo de la línea, con la exageración vertical real indicada (p. ej. 10×) para que nadie malinterprete la pendiente.
• Las unidades estratigráficas — gravas, arenas, limos, arcillas, roca de base — cada una con un relleno o trama coherentes y una leyenda.
• Acuíferos y acuitardos — claramente distinguidos, porque el punto central es qué capas transmiten agua y cuáles la confinan.
• El nivel freático o la superficie potenciométrica — dibujado como línea, con la dirección del gradiente hidráulico marcada.
• La dirección de flujo — flechas que muestran el movimiento del agua subterránea, típicamente descendiendo del frente montañoso hacia la llanura.
• Sondeos y puntos de control — los pozos que restringen la interpretación, con los tramos de rejilla representados.

Deja fuera lo que corresponde a una tabla de datos: descripciones litológicas completas, porcentajes granulométricos y cada lente menor. Si un detalle no cambia cómo el lector entiende el flujo o el confinamiento, no va en el corte.

El corte del frente montañoso a la llanura

Este es el arquetipo de la hidrogeología de cuencas, y recompensa un trazado deliberado.

Coloca la zona de recarga — el frente montañoso, con topografía abrupta y material grueso y permeable — a la izquierda, y deja que la llanura descienda hacia la derecha. Muestra los sedimentos afinándose hacia la cuenca: grava cerca del frente, pasando a arena, luego limo y arcilla bajo la llanura. Marca dónde un acuitardo arcilloso separa un acuífero libre somero de uno confinado profundo, y muestra la superficie potenciométrica del confinado ascendiendo por encima de la capa confinante donde la carga es artesiana.

Ten presentes algunas reglas:

1. Indica la exageración vertical. Los cortes casi siempre están estirados en vertical. Di cuánto, y mantenla constante en toda la figura.
2. Una leyenda coherente. Cada unidad recibe una trama, definida una sola vez. No reutilices un rayado para dos materiales distintos.
3. Muestra el flujo, no lo insinúes. Un juego de flechas a lo largo del nivel freático comunica la dirección del gradiente más rápido que un párrafo.
4. Sitúa los sondeos en su posición real y proyecta con honestidad los pozos lejanos en vez de deslizarlos sobre la línea.

Del corte al diagrama de proceso

En cuanto el agua subterránea llega a un pozo, un cauce o un sistema de remediación, la historia se vuelve un proceso — y los diagramas de proceso siguen otras convenciones. Un diagrama de tratamiento de agua, por ejemplo, se lee de izquierda a derecha como una cadena de operaciones unitarias: captación, coagulación, sedimentación, filtración, desinfección, distribución. Para disponerlas a partir de una descripción, el generador de diagramas de proceso de SciDraw AI resuelve la estructura de cajas y flechas para que te concentres en la ingeniería.

Un diagrama de proceso ambiental claro comparte la disciplina de un buen organigrama — un solo sentido de lectura, flechas etiquetadas y nada de ruido decorativo. Si leíste nuestra guía del diagrama de flujo experimental, la misma lógica de composición se aplica aquí: alinea etapas equivalentes, etiqueta las flechas con significado (caudal, dosis, tiempo de residencia) y agrupa con espacio en blanco en vez de cajas anidadas.

La hoja de ruta técnica es un pariente cercano. Despliega un proyecto o programa de investigación por fases — caracterización del sitio, viabilidad, diseño, piloto, escala completa — con dependencias y puntos de decisión. Trátala como un flujo con hitos, no como una línea de tiempo decorada.

Un ejemplo de prompt para adaptar

Cuando esboces un corte o un diagrama de proceso con IA, describe la estructura con precisión. Este prompt produce un primer intento utilizable:

Draw a hydrogeological cross-section from a mountain front (left) descending
to an alluvial plain (right), with 10x vertical exaggeration.

Layers, top to bottom:
- Coarse gravel near the mountain front, grading basinward into sand,
  then silt, then clay under the plain
- An unconfined shallow aquifer in the upper sand/gravel
- A clay aquitard separating it from a confined deep sand aquifer
- Bedrock basement below

Show:
- Water table as a dashed line sloping down toward the plain
- Blue arrows indicating groundwater flow from recharge zone to plain
- Three boreholes with screened intervals
- A legend for each unit and a labeled vertical exaggeration

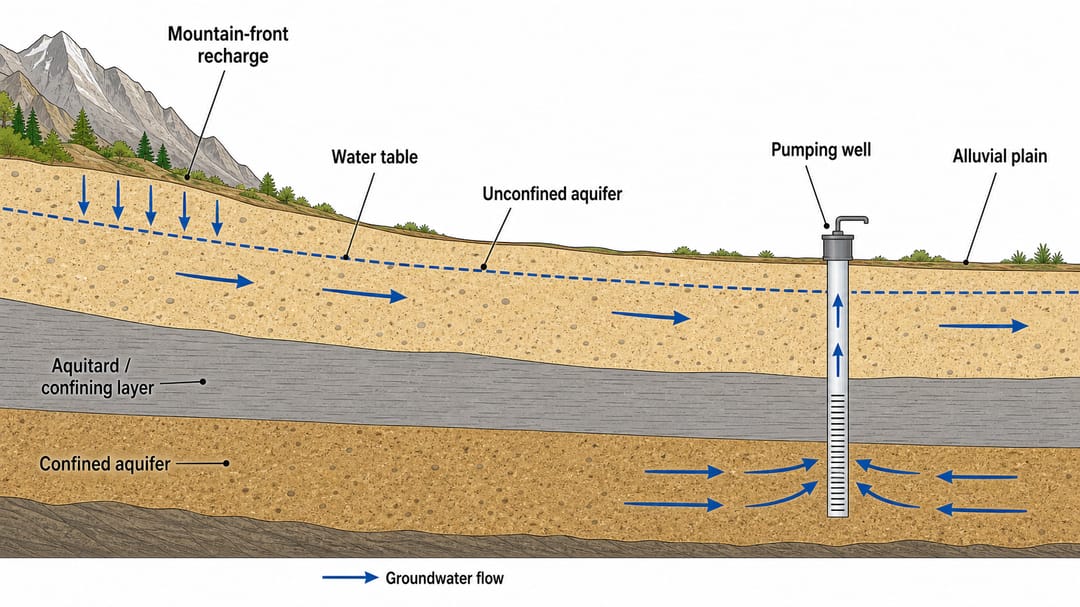

Un corte hidrogeológico del frente montañoso a la llanura: acuíferos estratificados, nivel freático y flechas de flujo del agua subterránea.

Mantén el prompt factual. La herramienta coloca y da estilo a los elementos; la geología es cosa tuya, y debes cotejar cada límite de unidad y cada flecha de flujo con tus datos.

Errores frecuentes

• No indicar la exageración vertical. Un corte estirado sin el factor convierte cada pendiente en una mentira.
• Dibujar acuífero y acuitardo iguales. Si la capa confinante parece el acuífero, el lector no ve qué retiene el agua.
• Flechas de flujo que contradicen el gradiente. Las flechas deben apuntar aguas abajo; una flecha invertida es un error factual, no una elección de estilo.
• Sondeos flotados sobre la línea. Proyectar un pozo a 500 m sin decirlo engaña sobre la densidad de datos.
• Diagramas con recirculaciones ambiguas. Los flujos de recirculación de un tren de tratamiento necesitan flechas de retorno claras y etiquetadas, o el balance de masa se lee mal.

Una lista de comprobación final

• ¿Puede el lector identificar cada acuífero, acuitardo y la dirección de flujo solo con la figura?
• ¿Está indicada la exageración vertical y es constante?
• ¿Cubre la leyenda cada trama usada, sin duplicados?
• En el diagrama de proceso, ¿hay un solo sentido de lectura y las recirculaciones están etiquetadas?
• ¿Coinciden las posiciones de los sondeos y las profundidades de rejilla con los registros de origen?

Un corte o un diagrama que supera esta lista convierte una pila de datos de sondeo en algo sobre lo que todo un equipo de proyecto puede razonar en conjunto. Cuando estés listo para dibujar, describe tu sitio o tu tren de tratamiento al generador de esquemas de SciDraw AI y refina desde ahí — te hace cruzar el lienzo en blanco para que dediques tu tiempo a la hidrogeología, no al dibujo.
