Вы закончили работу над рисунком в половине двенадцатого ночи. Панели выровнены, цвета наконец-то согласованы, а масштабная линейка стоит в нужном углу. И тут начинается настоящая заминка: нужно написать подпись (легенду) к рисунку.
На этом этапе большинство исследователей выбирают один из двух путей. Либо пишут что-то слишком краткое и расплывчатое, вроде «Результаты контрольной и опытной групп», либо копируют половину раздела «Методы» под рисунок в надежде, что рецензент сам во всем разберется. Ни тот, ни другой подход не работает.
Качественная подпись к рисунку выполняет одну практическую задачу: она позволяет читателю понять суть данных, не возвращаясь постоянно к основному тексту статьи. Это важнее, чем кажется многим авторам, поскольку рисунки и подписи к ним — это зачастую первое, что внимательно изучают рецензенты.
В этом руководстве мы разберем, как написать лаконичную, информативную и готовую к публикации подпись. Мы сфокусируемся на требованиях к научным статьям, а не на школьных отчетах, и уделим внимание тому, что действительно помогает читателю правильно интерпретировать данные.
Хорошая подпись не дублирует всю статью. Она дает читателю ровно столько контекста, сколько необходимо для правильной интерпретации визуальных данных.
Зачем нужна подпись к рисунку?
Подпись к рисунку — это не просто ярлык и не полноценное повествование с объяснением научной значимости каждого результата. Ее роль находится где-то посередине.
В большинстве научных работ качественная подпись отвечает на четыре вопроса:
- О чем этот рисунок в целом?
- Что изображено на каждой панели (A, B, C и т.д.)?
- Какие детали необходимы для правильной интерпретации визуального ряда?
- Какие сокращения, символы или статистические параметры требуют расшифровки?
Это означает, что подпись обычно должна включать:
- Название темы или основной объект исследования.
- Описание панелей в порядке их следования.
- Экспериментальный контекст, необходимый для понимания данных.
- Определения символов, цветов, аббревиатур и планок погрешностей (error bars).
- Статистические подробности, если рисунок содержит количественные сравнения.
Чего в подписи быть не должно, так это мини-раздела «Обсуждение». Если вы начинаете доказывать значимость своего открытия вместо того, чтобы описывать содержимое рисунка, значит, вы ушли слишком далеко от сути.
5 самых распространенных ошибок
Прежде чем переходить к структуре, полезно понять, почему многие подписи выглядят слабыми.
1. Слишком общая формулировка
Классический пример:
Рисунок 2. Экспериментальные результаты для опытной и контрольной групп.Это предложение почти ничего не говорит читателю. Какие результаты? Какое воздействие? Что именно измерялось? Микроскопия? Гистограмма? Проточная цитометрия? Формально подпись есть, функционально — она бесполезна.
2. Дублирование раздела «Результаты»
Обратная проблема — избыточное объяснение:
Рисунок 2. Обработка соединением X значительно повысила жизнеспособность клеток,
что подтверждает наш вывод о терапевтическом потенциале данного пути и может
стать перспективным направлением для будущих трансляционных исследований.Это интерпретация, а не описание рисунка. Читатель до сих пор не знает, что находится на каждой панели и как представлены данные.
3. Непонятный порядок панелей
Если на рисунке три и более панелей, подпись должна помогать читателю изучать их последовательно. Если логика не прописана, читателю приходится гадать, как связаны между собой элементы макета.
4. Нерасшифрованные аббревиатуры
Даже если сокращение уже встречалось в основном тексте, расшифруйте его снова в подписи, если это необходимо. Рецензенты и читатели часто просматривают рисунки отдельно от текста.
5. Отсутствие статистических данных
Если на диаграмме есть планки погрешностей и маркеры значимости, читатель должен знать, что они означают, какой тест использовался и как кодировалась статистическая значимость. Без этого рисунок считается неполным.
Оптимальная структура подписи
Если вам нужна универсальная формула, используйте следующий порядок:
- Заголовок-тезис (одна строка).
- Описание панелей по порядку.
- Ключевые детали эксперимента.
- Расшифровка сокращений и статистики.
Эта структура достаточно гибкая для большинства научных иллюстраций и при этом удерживает вас от написания лишнего текста.
Часть 1: Заголовок-тезис
Здесь нужно назвать предмет изображения, а не резюмировать все выводы статьи.
Хорошо:
Рисунок 3. Влияние соединения X на морфологию митохондрий и продукцию АТФ.Плохо:
Рисунок 3. Соединение X улучшает функцию митохондрий клинически значимым способом.Первый вариант ориентирует читателя. Второй звучит как заголовок слайда на конференции.
Часть 2: Попанельное описание
Если панели промаркированы буквами, описывайте их последовательно.
Например:
(A) Репрезентативные флуоресцентные изображения контрольных и обработанных
соединением X клеток. (B) Количественная оценка фрагментации митохондрий.
(C) Внутриклеточный уровень АТФ, измеренный после 24 часов инкубации.Здесь важно соблюдать баланс: быть конкретным, но лаконичным.
Часть 3: Детали для интерпретации
Сюда входит информация, без которой данные могут быть поняты неверно:
- Продолжительность воздействия.
- Вид организма, тип клеток или образцов.
- Названия красителей или маркеров.
- Информация о масштабной линейке (scale bar).
- Значение цветов или символов.
Не каждому рисунку нужны все эти пункты. Задайте себе вопрос: если я уберу эту деталь, станет ли рисунок двусмысленным?
Часть 4: Аббревиатуры и статистика
Для количественных данных правила технического чтения должны быть четко прописаны.
Обычно это:
- Что означают планки погрешностей (например, SD или SEM).
- Значение
n(объем выборки). - Использованный статистический критерий.
- Обозначение p-value.
Пример:
Данные представлены как среднее ± SD (n = 3 независимых эксперимента).
Статистическая значимость оценивалась с помощью однофакторного дисперсионного
анализа (ANOVA) с поправкой Тьюки. ns — незначимо; *P < 0.05; **P < 0.01.Пример: слабая vs сильная подпись

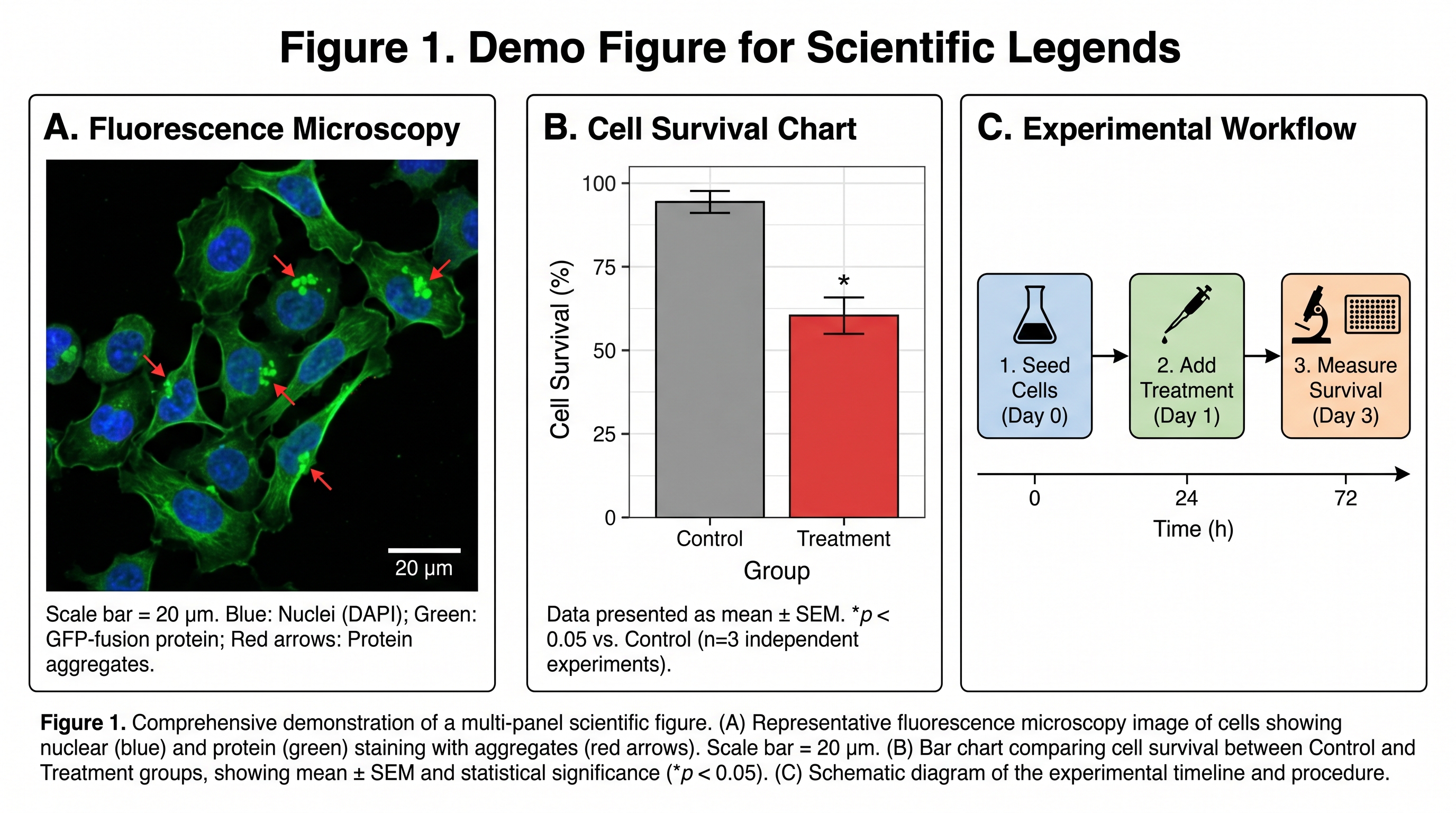

Ниже приведен макет многопанельного рисунка, чтобы показать, как текст влияет на восприятие.
Демонстрационный рисунок, включающий микроскопию, количественные данные и схему процесса. Такие смешанные элементы чаще всего вызывают сложности при написании подписей.
Слабый вариант
Рисунок 1. Результаты эксперимента.
(A) Клетки.
(B) Результаты количественного анализа.
(C) Схема исследования.Это кратко, но неэффективно. Читателю приходится догадываться: что это за клетки, что с чем сравнивали и что именно изображено на схеме (этапы обработки или метод анализа?).
Сильный вариант
Рисунок 1. Обзор эксперимента и репрезентативные показатели эффекта терапии.
(A) Флуоресцентная микроскопия контрольных и опытных клеток, демонстрирующая
митохондриальный сигнал после 24 ч воздействия; масштабный отрезок — 20 мкм.
(B) Количественная оценка нормированной интенсивности сигнала. Столбцы
отражают среднее ± SD по результатам трех независимых экспериментов.
(C) Схема протокола: обработка, визуализация и последующий анализ данных.
*P < 0.05 (непарный двухсторонний t-критерий Стьюдента).Этот вариант остается лаконичным, но дает гораздо больше информации. Он объясняет суть, порядок панелей, тип изображений и способ статистической обработки.
Особенности для разных типов рисунков
Микроскопия
Обязательно укажите: объект исследования, маркеры/каналы визуализации, условия обработки, масштабную линейку и пояснение стрелок (если они есть).
Графики и диаграммы
Укажите: измеряемую величину, группы сравнения, значение планок погрешностей, объем выборки и статистический тест.
Схемы и воркфлоу
Укажите: что представляет собой схема, последовательность этапов и значение цветовой кодировки.
Подпись (Legend) vs Заголовок (Caption)
В научной среде эти термины часто используют как синонимы. Однако на практике под легендой рисунка понимают полный пояснительный текст под иллюстрацией. В отличие от кратких заголовков в СМИ, научная подпись должна быть самодостаточной — содержать столько данных, чтобы рисунок можно было понять в отрыве от основного текста статьи.
Чек-лист перед отправкой статьи
- Понятна ли суть рисунка из первого предложения подписи?
- Описаны ли все панели в правильном порядке?
- Расшифрованы ли все необходимые аббревиатуры?
- Объяснены ли цвета, символы и стрелки?
- Указан ли масштаб для микрофотографий?
- Дано ли определение планкам погрешностей?
- Четко ли указано значение
n? - Назван ли статистический критерий?
- Нет ли в подписи избыточной интерпретации выводов?
Полезная привычка
Лучший способ писать хорошие подписи — не откладывать их на последний момент. Набросайте черновик подписи сразу, как только сформировали макет рисунка. В этот момент вы еще помните все детали: почему выбрана эта панель, что значит каждый цвет и какие нюансы могут запутать читателя.
Заключение
Хорошая подпись к рисунку — это не декоративный элемент. Это часть самого рисунка. Если изображение несет в себе визуальную логику вашего результата, то подпись — это инструкция по его прочтению.
