Кладограммы — основа современной эволюционной биологии. Строите ли вы кладограмму впервые или хотите освежить методологию, процесс будет понятным, как только вы усвоите его логику. В этом руководстве рассматриваются все этапы — от выбора таксонов до финального ветвящегося дерева.
Что вы узнаете из этой статьи:
- Как выбирать таксоны и внешнюю группу
- Как составлять матрицу признаков
- Как выявлять общие производные признаки (синапоморфии)
- Как упорядочивать клады от общего к частному
- Как нарисовать аккуратную кладограмму, пригодную для публикации
- В чём разница между кладограммой и филогенетическим деревом
- Полный рабочий пример от начала до конца
Что такое кладограмма?
Кладограмма — это ветвящаяся диаграмма, отображающая гипотетические отношения между таксонами на основе общих производных признаков (синапоморфий). В отличие от полного филогенетического дерева, кладограмма не показывает эволюционное время или длину ветвей — она отражает лишь относительный порядок, в котором группы приобрели общих предков.
Каждая точка ветвления (узел) представляет гипотетического общего предка всех таксонов выше неё. Таксоны, ответвляющиеся вместе, образуют кладу — монофилетическую группу, включающую предка и всех его потомков.
Кладограмма vs. филогенетическое дерево
Эти термины нередко используют как синонимы, однако технически они различаются:
| Признак | Кладограмма | Филогенетическое дерево |
|---|---|---|
| Длина ветвей | Произвольная (не несёт смысла) | Пропорциональна изменениям или времени |
| Отображает время? | Нет | Часто да (если откалибровано) |
| Отображает степень изменений? | Нет | Да (если масштабировано) |
| Назначение | Топология отношений | Полная эволюционная история |
| Используемые данные | Наличие/отсутствие признаков | Может включать молекулярные скорости, окаменелости |
| Применение | Систематика, курсы таксономии | Молекулярная биология, эволюционные исследования |
Для учебных целей и базовой таксономии кладограмма — подходящий инструмент. Для молекулярных работ уровня публикации подходит полностью масштабированное филогенетическое дерево. SciDraw AI поддерживает оба формата: используйте конструктор филогенетических деревьев, когда нужны длины ветвей, и конструктор кладограмм для чистых топологических диаграмм.

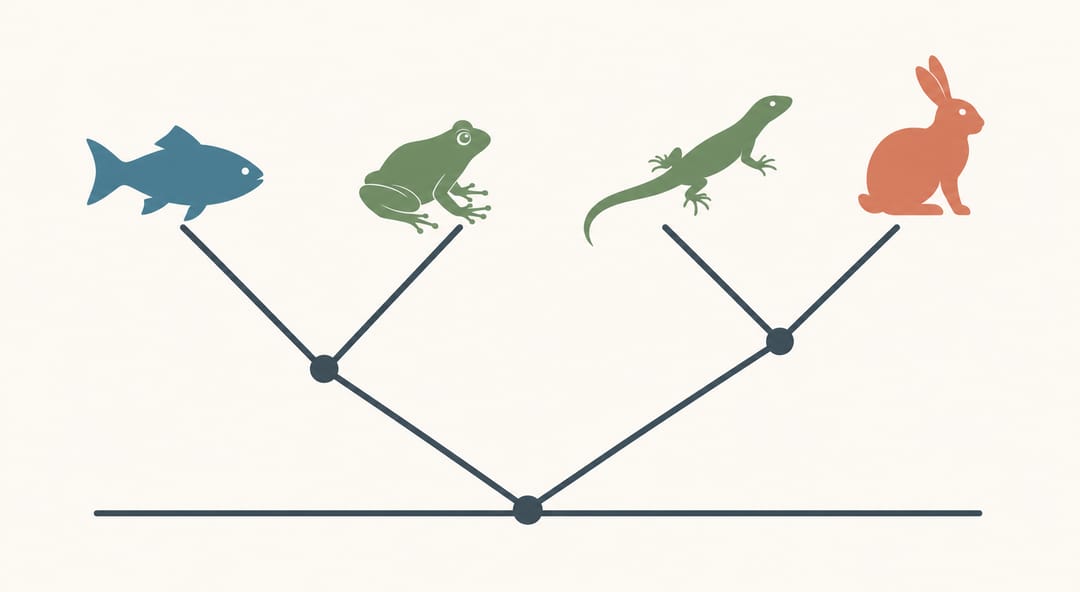

Кладограмма разветвляет таксоны по общему происхождению — силуэты отмечают каждый конец.
Шаг 1 — Выберите таксоны
Начните с определения организмов (или групп), которые хотите сравнить. Это таксоны вашей внутренней группы — исследуемые организмы.
Рекомендации по выбору таксонов:
- Для учебной или тренировочной кладограммы выберите 5–10 таксонов. Слишком мало — потеряете разрешение; слишком много — вручную не справитесь.
- Выбирайте таксоны, охватывающие широкий диапазон сложности или эволюционного расстояния.
- Убедитесь, что для каждого таксона есть надёжные данные о признаках.
Пример внутренней группы (используется во всём руководстве):
- Миксина (или минога)
- Акула
- Лосось
- Лягушка
- Ящерица
- Кролик
- Человек
Шаг 2 — Добавьте внешнюю группу
Внешняя группа (аутгруппа) — это таксон, близкий к внутренней группе, но не входящий в неё. Аутгруппа служит точкой отсчёта: она позволяет определить, какие состояния признаков являются исходными (плезиоморфными), а какие — производными (апоморфными).
Для нашего примера с позвоночными хорошей аутгруппой служит ланцетник (amphioxus) — хордовое, но не позвоночное животное.
Правила выбора аутгруппы:
- Аутгруппа должна быть родственна внутренней группе, но не входить в неё.
- Она должна разделять некоторые признаки с внутренней группой, но не иметь наиболее производных.
- Использование нескольких аутгрупп повышает точность анализа.
Шаг 3 — Составьте матрицу признаков
Матрица признаков (таблица данных) — это исходный материал для любой кладограммы. Каждая строка — таксон; каждый столбец — признак. В каждую ячейку вносят 0 (отсутствует/исходный) или 1 (присутствует/производный).
Выбор признаков
Хорошие признаки для кладограммы — гомологичные: они восходят к одной и той же исходной структуре. Избегайте аналогичных признаков (сходные функции, разное происхождение — например, крылья летучих мышей и насекомых).
Полезные типы признаков:
- Морфологические: наличие челюсти, парных конечностей, волосяного покрова, амниотического яйца
- Биохимические: специфические белки, последовательности ДНК
- Поведенческие: редко используются самостоятельно, но допустимы
Пример матрицы признаков
| Таксон | Позвонки | Челюсти | Парные конечности | Амниотическое яйцо | Волосяной покров | Молочные железы |
|---|---|---|---|---|---|---|
| Ланцетник (аутгруппа) | 0 | 0 | 0 | 0 | 0 | 0 |
| Минога | 1 | 0 | 0 | 0 | 0 | 0 |
| Акула | 1 | 1 | 0 | 0 | 0 | 0 |
| Лосось | 1 | 1 | 0 | 0 | 0 | 0 |
| Лягушка | 1 | 1 | 1 | 0 | 0 | 0 |
| Ящерица | 1 | 1 | 1 | 1 | 0 | 0 |
| Кролик | 1 | 1 | 1 | 1 | 1 | 1 |
| Человек | 1 | 1 | 1 | 1 | 1 | 1 |
Шаг 4 — Выявите общие производные признаки (синапоморфии)
Синапоморфия — производное состояние признака, унаследованное двумя или более таксонами от общего предка. Это ключевое понятие кладистики.
- Плезиоморфия: исходное (предковое) состояние признака (общее с аутгруппой)
- Апоморфия: производное состояние признака
- Синапоморфия: производное состояние, объединяющее кладу
- Аутапоморфия: производный признак, уникальный для одного таксона (не помогает выделять клады)
Из нашей матрицы:
- Позвонки объединяют все таксоны внутренней группы (минога — человек) — одна клада
- Челюсти объединяют акулу, лосося, лягушку, ящерицу, кролика, человека — вложенная клада
- Парные конечности объединяют лягушку, ящерицу, кролика, человека — ещё одна вложенная клада
- Амниотическое яйцо объединяет ящерицу, кролика, человека
- Волосяной покров + молочные железы объединяют кролика и человека
Шаг 5 — Упорядочьте клады от общего к частному
Представьте себе построение кладограммы как вкладывание ящиков в ящики:
- Наиболее широко распространённый признак определяет самую внешнюю (наиболее объёмную) кладу.
- Каждый дополнительный признак вкладывает более мелкую группу внутрь.
Порядок вложения в нашем примере:
Все таксоны внутренней группы → объединяет: позвонки
↳ Челюстноротые позвоночные → объединяет: челюсти
↳ Четвероногие → объединяет: парные конечности
↳ Амниоты → объединяет: амниотическое яйцо
↳ Млекопитающие → объединяет: волосяной покров + молочные железыМинога ответвляется первой (есть позвонки, нет челюстей). Следом — акула и лосось (есть челюсти, нет конечностей). И так далее.

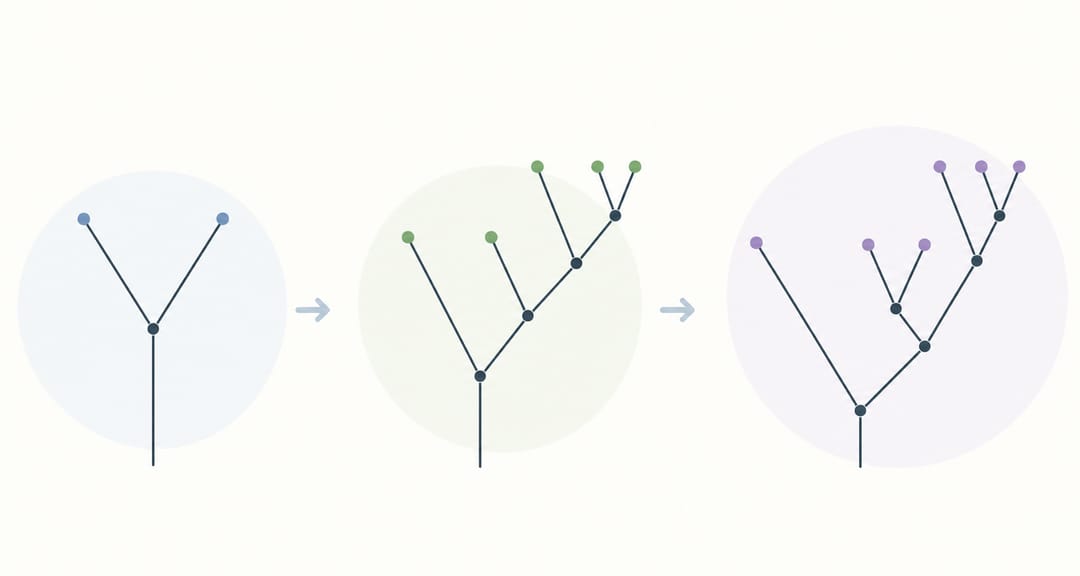

Вложение клад шаг за шагом: каждая новая ветвь добавляет один общий производный признак.
Шаг 6 — Нарисуйте кладограмму
Теперь переведите вложенную структуру в ветвящуюся диаграмму. Стандартные правила рисования:
- Проведите горизонтальную базовую линию («ствол»).
- От базовой линии поднимите вертикальные линии; каждая ведёт к названию таксона или к узлу.
- В каждом узле (точке ветвления) запишите или отметьте синапоморфию, определяющую данную кладу.
- Аутгруппу разместите крайней слева.
- Таксоны ветвятся слева (наиболее базальные) направо (наиболее производные) — или снизу вверх при вертикальной компоновке.
Подписи на дереве:
- Помечайте синапоморфии на ветви, где они впервые появляются, а не у концевых таксонов.
- Используйте засечки или подписанные плашки на ветвях.
- НЕ подписывайте признаки аутгруппы как разделяемые с внутренней группой.
Краткий чек-лист рисования
| Шаг | Что делать |
|---|---|
| 1 | Нарисовать аутгруппу крайней слева/снизу |
| 2 | Провести единственную ветвь ко всем таксонам внутренней группы |
| 3 | Обозначить первую синапоморфию в узле внутренней группы |
| 4 | Отделить таксон(ы), не имеющий(е) следующего признака |
| 5 | Продолжать вложение вглубь для каждого последующего признака |
| 6 | Подписать все узлы и переходы признаков |
| 7 | Проверить: каждая клада монофилетична |
Шаг 7 — Проверьте дерево
Прежде чем объявить работу завершённой, проведите контрольные проверки:
- Принцип экономии: требует ли ваше дерево минимально возможного числа эволюционных изменений? Если признак появляется дважды, проверьте, не потребует ли иная топология меньше изменений.
- Монофилия: каждая клада должна включать предка и ВСЕХ его потомков — никаких парафилетических или полифилетических групп.
- Контраст с аутгруппой: все признаки, закодированные «1» во внутренней группе, должны быть «0» в аутгруппе (если аутгруппа выбрана правильно).
- Независимость признаков: два признака не должны быть избыточными (например, «есть крылья» и «умеет летать» часто встречаются вместе и могут быть несамостоятельными).
Рабочий пример: кладограмма позвоночных
Соберём всё вместе: итоговая кладограмма позвоночных выглядит следующим образом (в текстовом описании):
Ланцетник ─────────────────────────────────────┐
│ (аутгруппа)
Минога ──────────────────────────┐ │
│ позвонки │
Акула ───────────────┐ │ │
Лосось ──────────────┤ челюсти │ │
│ │ │
Лягушка ──────┐ │ │ │
│ конеч.│ │ │
Ящерица ──┐ │ │ │ │
│ амниоты │ │ │
Кролик ─┐ │ │ │ │
Человек ┘ │ млекопит. │ │ │Читая слева направо (или снизу вверх), каждая вложенная группа добавляет одну новую синапоморфию. Кладограмма наглядно показывает: кролик и человек ближе друг к другу, чем к лягушке; лягушки родственнее ящерицам, чем акулам.

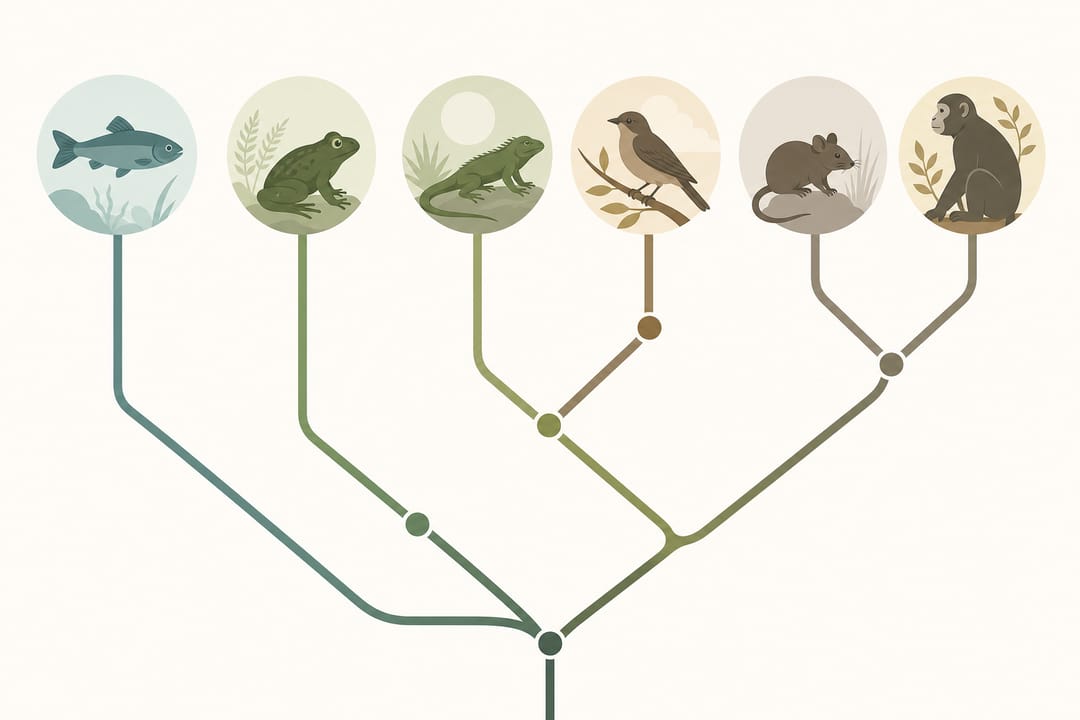

Готовое дерево: чем позже общий узел, тем ближе родство таксонов.
Как читать кладограмму
Получив кладограмму, интерпретируйте её так:
- Сестринские таксоны: два таксона, разделяющих ближайшего общего предка. В нашем примере кролик и человек — сестринские таксоны в узле млекопитающих.
- Степень родства: чем «свежее» общий узел двух таксонов, тем они теснее связаны.
- Поворот ветвей: вращение ветвей вокруг узла НЕ меняет отношения. Кладограмма, повёрнутая на 180°, отражает ту же топологию.
- Порядок концевых таксонов: порядок таксонов слева направо (или сверху вниз) не указывает на близость — её определяют только узлы.
Распространённые ошибки
- Путать порядок ветвей с родством — важны только узлы.
- Использовать аналогичные признаки — конвергентная эволюция введёт в заблуждение.
- Забыть о аутгруппе — без неё невозможно поляризовать признаки.
- Слишком мало признаков — дерево на одном-двух признаках ненадёжно.
- Небрежно кодировать полиморфные признаки — если признак есть не у всех особей вида, примите принципиальное решение (например, правило большинства).
Построение кладограмм в SciDraw AI
Рисовать кладограмму от руки на бумаге полезно для обучения. Для презентации или статьи нужен более чёткий результат. Конструктор кладограмм SciDraw AI позволяет описать таксоны и их отношения обычным текстом и получить готовый к публикации аккуратный рисунок за несколько секунд. При наличии длин ветвей или временны́х калибровок переключитесь на конструктор филогенетических деревьев.
Оба инструмента экспортируют векторные рисунки, которые можно вставить прямо в рукопись, постер или презентацию — без навыков графического дизайна.
Часто задаваемые вопросы
В: Чем кладограмма отличается от филограммы? О: Кладограмма отображает только топологию (схему ветвления) — длины ветвей не несут информации. Филограмма — тип филогенетического дерева, в котором длины ветвей пропорциональны объёму эволюционных изменений (например, числу замен на сайт).
В: Сколько таксонов включать в кладограмму? О: Для обучения оптимально 5–10 таксонов. В исследованиях жёстких ограничений нет — современные вычислительные методы справляются с сотнями и тысячами таксонов, хотя ручная прорисовка реалистична лишь для малых деревьев.
В: Можно ли построить кладограмму без матрицы признаков? О: Технически да — если топология уже известна из литературы, можно нарисовать её напрямую. Однако составление матрицы признаков — строгий способ вывести кладограмму из исходных данных.
В: Какие программы используют для кладограмм в науке? О: Популярные инструменты — PAUP* и TNT (для парсимонии), RAxML и IQ-TREE (для максимального правдоподобия), BEAST (для байесовских деревьев с временно́й калибровкой). Для создания рисунков конструктор кладограмм SciDraw AI генерирует чистые диаграммы по краткому описанию.
В: Что такое аутгруппа и зачем она нужна? О: Аутгруппа — таксон вне вашей исследуемой группы, используемый как точка отсчёта. Она позволяет определить, какие состояния признаков являются предковыми (общими с аутгруппой), а какие — производными (уникальными для внутренней группы). Этот процесс называется поляризацией признаков.
В: Как убедиться, что кладограмма построена правильно? О: Применяйте принцип экономии — наилучшая кладограмма требует минимального числа эволюционных изменений. Компьютерные программы перебирают тысячи топологий и выдают наиболее экономную. Для небольшого дерева, нарисованного вручную, подсчитайте число смен состояний признаков и сравните с альтернативными вариантами.
