Prompts de Diagramas de ECG para Educação Médica: 30 Modelos Prontos para Uso
2026/03/10

Prompts de Diagramas de ECG para Educação Médica: 30 Modelos Prontos para Uso

Use estes prompts de diagramas de ECG para gerar figuras didáticas claras e rotuladas para bloqueio cardíaco, STEMI, arritmia e morfologia das ondas. Desenvolvido para faculdades de medicina e ensino clínico.

As figuras de ECG são um dos recursos visuais médicos mais procurados porque os alunos precisam de três coisas ao mesmo tempo: precisão da forma de onda, clareza dos rótulos e comparação lado a lado. Prompts de imagem genéricos geralmente falham nesses três aspectos.

Este guia oferece um sistema prático de prompts de ECG, além de 30 modelos que você pode usar imediatamente no SciDraw AI.

Casos de uso: slides de educação médica, apostilas de revisão para exames, ensino à beira do leito e figuras conceituais prontas para publicação.

Por que os Prompts de ECG Geralmente Falham

A maioria dos prompts é curta demais, por exemplo: "draw third degree heart block ECG" (desenhe um ECG de bloqueio cardíaco de terceiro grau). Isso geralmente produz traçados artísticos, falta de rótulos ou intervalos clinicamente inconsistentes.

Bons prompts de ECG devem incluir:

  • cenário clínico (qual ritmo ou patologia)
  • regras da forma de onda (comportamento das ondas PR, QRS, ST, T)
  • estrutura do painel (tira única vs. comparação lado a lado)
  • requisitos de anotação (nomes das derivações, setas, rótulos de intervalo)
  • contexto de ensino (nível do aluno e objetivo de aprendizagem pretendido)

Fórmula de Prompt para Figuras de ECG Precisas

Todos os Posts

Autor

avatar for Davie Chen / SciDraw AI
Davie Chen / SciDraw AI

Researcher

Davie Chen is a researcher at the Faculty of Animation and Intermedia, University of Arts in Poznan, studying generative AI for scientific figure creation, patent illustration, and manuscript drafting. SciDraw AI is one of the research-to-product tools built from this work.

Author profile

Categorias

Por que os Prompts de ECG Geralmente FalhamFórmula de Prompt para Figuras de ECG Precisas30 Modelos de Prompts de ECG1) Bloqueios de Condução2) Isquemia e Infarto3) Reconhecimento de Arritmias4) Morfologia das Ondas e Eletrólitos5) Layouts de Ensino e AvaliaçãoLista de Verificação de Qualidade Antes da ExportaçãoDica Final

Mais Posts

Crie suas figuras científicas com IA

Milhares de pesquisadores usam o SciDraw AI para criar em minutos figuras prontas para publicação em artigos, projetos e submissões a periódicos — sem experiência em design.

Comece grátis

Use esta estrutura:

Create a medical teaching ECG diagram of [condition].
Layout: [single strip / 2-panel / 4-panel comparison], white background.
Show leads: [lead II / V1-V6 / 12-lead summary].
Waveform rules: [PR/QRS/ST/T specifics].
Add labels: [key findings, arrows, interval values].
Style: clean textbook-style vector, high contrast, publication-ready.

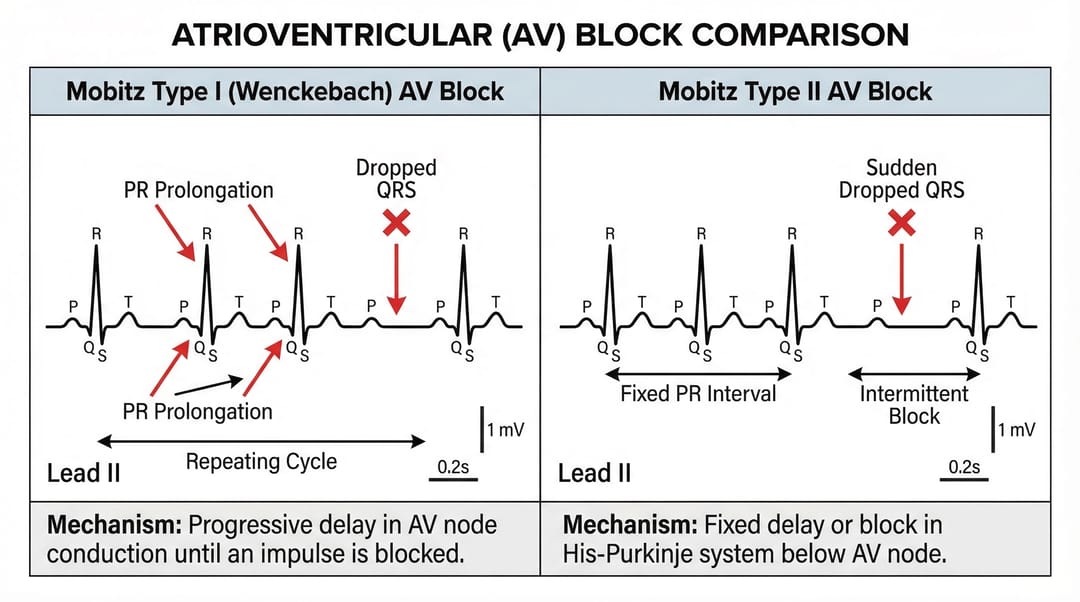

Mobitz I vs Mobitz II ECG comparison

30 Modelos de Prompts de ECG

1) Bloqueios de Condução

Third-degree AV block ECG teaching diagram, 2-panel layout.
Panel A: normal sinus rhythm reference. Panel B: complete AV dissociation with
independent P waves and QRS escape rhythm. Label PR inconsistency, slow
ventricular rate, and AV dissociation arrows. Clean textbook style.
Mobitz I vs Mobitz II comparison ECG, side-by-side.
Left: progressive PR prolongation before dropped QRS. Right: fixed PR with
intermittent non-conducted P wave. Add interval callouts and color-coded labels.
First-degree AV block ECG, lead II strip with normal morphology but prolonged
PR interval >200 ms. Add measurement bars and label thresholds.

2) Isquemia e Infarto

STEMI localization ECG chart, 4-panel grid.
Inferior, anterior, lateral, and posterior patterns with affected leads and
reciprocal changes labeled. Include artery correlation notes.
NSTEMI vs STEMI ECG teaching figure, 2-panel comparison.
Left: NSTEMI ST depression/T inversion pattern. Right: STEMI ST elevation with
contiguous leads. Add decision labels for emergency pathway.
Hyperacute T wave progression to ST elevation timeline in acute MI, 3-stage
horizontal diagram with clear temporal arrows.

3) Reconhecimento de Arritmias

Atrial fibrillation ECG teaching figure, irregularly irregular rhythm,
no discrete P waves, variable R-R intervals. Add rhythm strip markers.
Atrial flutter ECG with sawtooth flutter waves and 2:1 conduction example.
Include lead II emphasis and comparison inset with sinus rhythm.
SVT vs ventricular tachycardia quick differentiation chart with QRS width,
rate range, and AV relationship labels.

4) Morfologia das Ondas e Eletrólitos

T-wave morphology atlas ECG panel: peaked T wave, inverted T wave,
biphasic T wave, and hyperacute T wave with labels and clinical hints.
Hyperkalemia progression ECG sequence: peaked T, PR prolongation,
QRS widening, sine-wave morphology. Four-stage panel with arrows.
Osborn wave (J wave) educational ECG figure in hypothermia context,
with notch labeling at J point and differential notes.

5) Layouts de Ensino e Avaliação

ECG interpretation checklist infographic for medical students.
Sections: rate, rhythm, axis, intervals, morphology, ischemia signs.
Include icon-based flow and quick examples.
12-lead ECG systematic reading workflow, top-to-bottom algorithm chart with
branch decisions and common pitfalls.
ECG exam review summary page with mini-strips and key diagnostic clues,
optimized for one-page print handout.

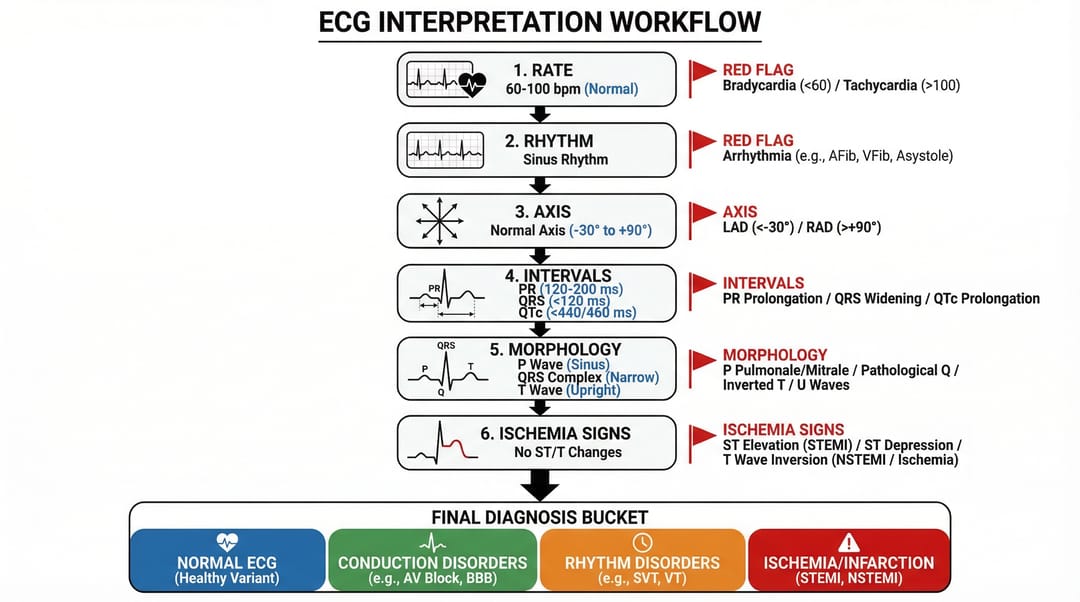

ECG interpretation workflow infographic

Você pode adaptar cada modelo substituindo apenas a condição e as regras da forma de onda.

Lista de Verificação de Qualidade Antes da Exportação

  • A forma de onda é clinicamente plausível?
  • Os nomes das derivações e os rótulos estão legíveis na escala do slide?
  • O layout de comparação responde claramente a uma pergunta de ensino?
  • Os valores de intervalo e as pistas diagnósticas estão explicitamente anotados?
  • O esquema de cores é limpo o suficiente para projeção e impressão?

Dica Final

Se o seu resultado parecer "bonito, mas vago", adicione restrições de forma de onda mais rígidas e requisitos de rótulos explícitos. Em recursos visuais de ECG, a precisão supera a decoração.

Pronto para gerar suas próprias figuras de ensino de ECG?

👉 Experimente os prompts de ECG do SciDraw AI agora
