Creatore di Diagrammi del Corpo Libero

Che cos'è un diagramma di corpo libero?

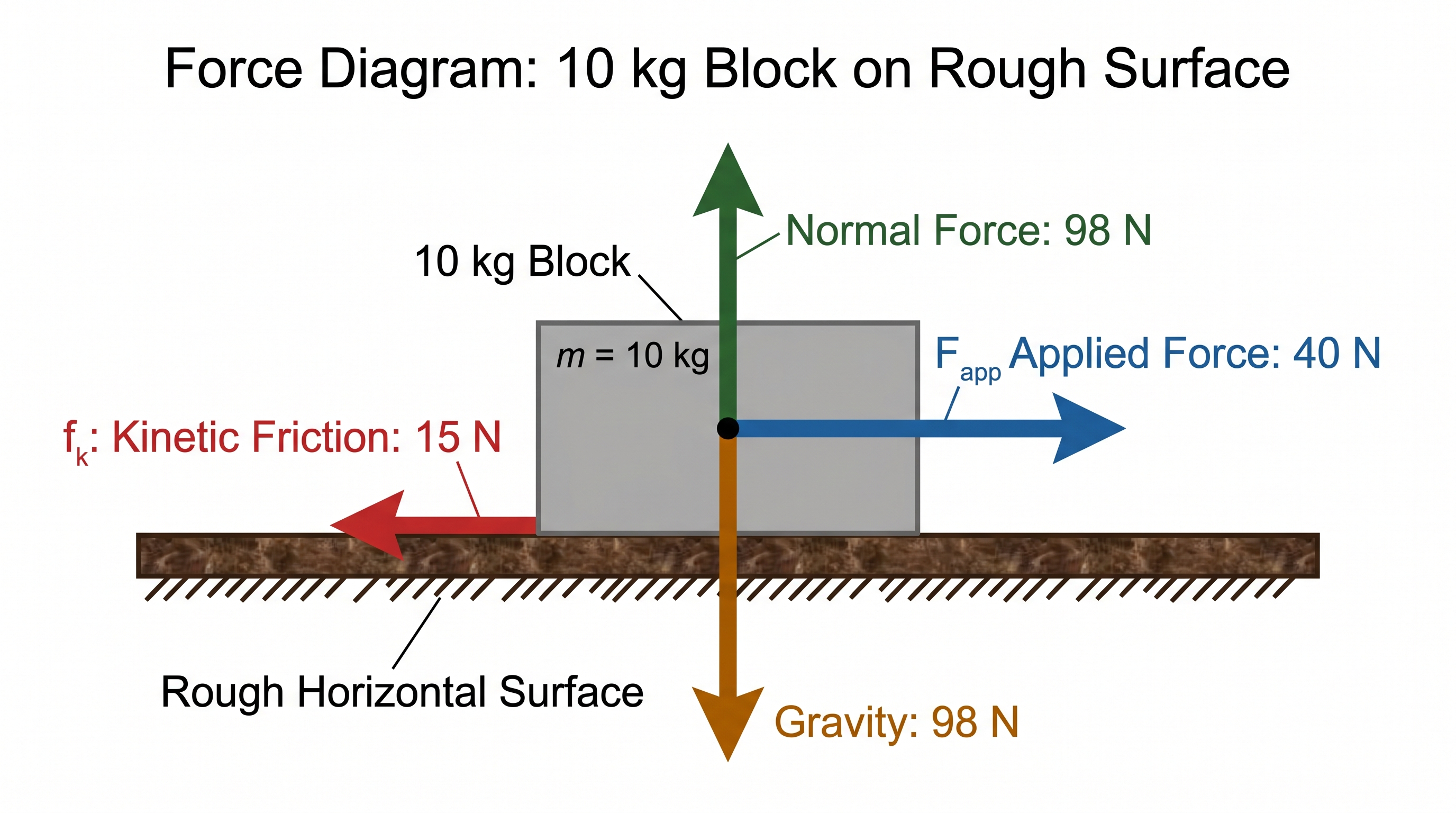

Un diagramma di corpo libero (DCL), chiamato anche diagramma delle forze, è un disegno di fisica semplificato che isola un singolo oggetto e mostra ogni forza che agisce su di esso come una freccia (vettore) etichettata. L'oggetto è ridotto a un punto o a un semplice riquadro, e ogni spinta, trazione o forza di campo diventa una freccia che punta nella sua direzione. Questo creatore di diagrammi di corpo libero prende la tua descrizione in testo semplice dell'oggetto e delle sue forze e disegna per te un DCL pulito ed etichettato. Dispone ed etichetta i vettori delle forze che descrivi — non calcola la forza netta né garantisce che la fisica sia corretta, quindi mantieni il controllo dell'analisi.

Perché usare un generatore di diagrammi di corpo libero

• I diagrammi di corpo libero sono il fondamento della meccanica newtoniana: ogni corso di fisica, dalla scuola superiore all'università, si basa su di essi.
• Disegnare a mano o con software generici vettori delle forze ordinati e proporzionati è lento e facile da rendere storto.
• Un DCL chiaramente etichettato rende molto più facile vedere quali forze si oppongono tra loro e impostare le equazioni.
• Studenti e tutor hanno bisogno di diagrammi delle forze rapidi e presentabili per esercizi, diapositive e guide di studio.
• Ridisegnare da un prompt di testo è molto più veloce che trascinare frecce e ridigitare etichette ogni volta che lo scenario cambia.

Come disegnare un diagramma di corpo libero

Prima scegli l'oggetto di interesse e isolalo mentalmente da tutto ciò che lo circonda. Elenca ogni forza che agisce direttamente su quell'oggetto — gravità (peso), la forza normale di qualsiasi superficie, l'attrito, la tensione di fili o corde, spinte o trazioni applicate e forze di campo come la spinta di Archimede. Annota la direzione di ciascuna forza e, se la conosci, la sua intensità. Descrivi tutto questo nel tuo prompt, compreso qualsiasi scenario come un piano inclinato, una carrucola o un blocco impilato, e l'IA disegna ed etichetta ciascun vettore. Infine, verifica che ogni freccia punti dove intendevi e che le etichette corrispondano ai valori del tuo problema.

Elementi di un diagramma di corpo libero

• Oggetto — mostrato come un singolo punto o un semplice riquadro al centro, che rappresenta il corpo che stai analizzando.
• Peso (Fg) — il vettore della gravità che punta verticalmente verso il basso, con intensità mg.
• Forza normale (FN) — la forza di contatto perpendicolare alla superficie di appoggio, che punta lontano da essa.
• Attrito (Fa) — la forza di superficie parallela alla superficie di contatto, disegnata in direzione opposta al moto o al moto imminente.
• Forze applicate e di tensione (Fapp, T) — spinte, trazioni e tensioni di corde o cavi, ciascuna diretta lungo la propria linea d'azione.
• Frecce e direzioni etichettate — ogni vettore porta un'etichetta chiara e punta nella direzione che hai specificato, con una freccia opzionale della forza netta.
