Vedersi rifiutare il grafico TOC (Table of Contents) durante la sottomissione è una delle esperienze più frustranti nella pubblicazione accademica. Hai dedicato settimane al tuo manoscritto, superato la revisione tra pari, e ora il tuo articolo è bloccato perché una figura è 50 pixel troppo larga o salvata nel formato sbagliato. Questa guida fornisce le specifiche esatte necessarie per i quattro più grandi editori di chimica e scienze, così da fare tutto correttamente al primo tentativo.
Abbiamo raccolto i requisiti più aggiornati per i grafici TOC di ACS, RSC, Wiley ed Elsevier, incluse dimensioni, risoluzione, formati di file e consigli pratici di design che affrontano le cause di rifiuto più comuni.
Cos'è un grafico TOC?
Un grafico TOC (Table of Contents graphic) è una piccola immagine visivamente accattivante che riassume il tuo articolo di ricerca in una singola figura. Appare accanto al titolo e all'abstract del tuo articolo nell'indice online della rivista, fungendo da esca visiva per i potenziali lettori che sfogliano un numero.
I grafici TOC hanno uno scopo simile ai riassunti grafici, ma sono tipicamente più piccoli, più vincolati nelle dimensioni e progettati per funzionare alla scala di una miniatura. Mentre i riassunti grafici possono essere visualizzati a dimensioni reali sulla pagina di un articolo, i grafici TOC devono comunicare efficacemente anche quando vengono renderizzati a 100-200 pixel di larghezza in un elenco di rivista.
Questa distinzione è importante perché i vincoli di progettazione sono diversi. Un riassunto grafico può includere annotazioni dettagliate e flussi di lavoro a più passaggi. Un grafico TOC deve trasmettere l'idea centrale del tuo articolo con testo minimo e elementi visivi audaci e semplici.
Perché i grafici TOC vengono rifiutati
Prima di esaminare i requisiti specifici di ciascun editore, vale la pena comprendere le ragioni più comuni per cui i grafici TOC falliscono durante la sottomissione. Affrontare questi problemi in anticipo ti farà risparmiare cicli di revisione.
Dimensioni errate
Ogni editore specifica dimensioni esatte in pixel o pollici. Sottomettere un'immagine quadrata quando la rivista richiede un rettangolo orizzontale (o viceversa) attiva un rifiuto automatico da parte del sistema di sottomissione. Questo è il problema più comune.
Formato di file sbagliato
Alcune riviste accettano solo TIFF ed EPS per le figure di qualità stampa, ma consentono JPEG e PNG specificamente per i grafici TOC. Altre richiedono formati vettoriali. Sottomettere un JPEG quando il sistema si aspetta un TIFF farà fallire la validazione.
Risoluzione insufficiente
La maggior parte degli editori richiede un minimo di 300 DPI per la stampa. Se progetti il tuo grafico a risoluzione schermo (72 o 96 DPI) e poi semplicemente cambi i metadati DPI senza ricampionare, l'immagine apparirà sfocata in stampa e potrà essere rifiutata in fase di produzione.
Testo incorporato troppo piccolo
I grafici TOC vengono visualizzati a dimensioni ridotte. Il testo leggibile a dimensione reale sul tuo monitor diventa illeggibile quando l'immagine viene ridimensionata alle dimensioni di una miniatura. Dimensioni minime del font di 8-10 pt alla dimensione finale di stampa sono un requisito comune.
Problemi di spazio colore
Alcune riviste richiedono lo spazio colore CMYK per le figure a stampa, mentre altre accettano RGB. Sottomettere RGB quando è previsto CMYK può causare variazioni cromatiche nella versione pubblicata.
Requisiti TOC di ACS
L'American Chemical Society pubblica alcune delle riviste di chimica più lette, tra cui JACS, ACS Nano e ACS Catalysis. ACS ha linee guida specifiche e ben documentate per i grafici TOC.
Dimensioni
- Larghezza: 3,25 pollici (8,255 cm)
- Altezza: 1,75 pollici (4,445 cm)
- Rapporto d'aspetto: Circa 1,86:1 (rettangolo orizzontale)
- A 300 DPI: 975 x 525 pixel
Risoluzione
- Minima: 300 DPI per tutti i tipi di immagine
- Consigliata: 600 DPI per disegni al tratto e grafici con molto testo
- Dimensione massima del file: 10 MB per figura
Formati di file accettati
- TIFF (preferito per immagini raster)
- EPS (preferito per grafica vettoriale)
- PDF (vettoriale)
- PNG (accettabile)
- JPEG (accettabile, ma la compressione con perdita può ridurre la qualità)
Requisiti di colore
- Lo spazio colore RGB è accettabile per contenuti esclusivamente online
- CMYK è consigliato per una riproduzione di stampa accurata
- Evita colori che si basano sulla trasparenza, poiché alcuni formati gestiscono male l'appiattimento della trasparenza
Consigli specifici per ACS
I grafici TOC di ACS appaiono come una striscia orizzontale stretta nell'indice della rivista. Questo formato largo significa che le composizioni verticali non funzionano bene. Progetta il tuo grafico per essere letto da sinistra a destra, con l'elemento visivo chiave a sinistra e il risultato o la conclusione a destra.
Riduci il testo al minimo assoluto. La guida di stile ACS raccomanda al massimo poche parole, se proprio necessario. Strutture chimiche, frecce e icone semplici comunicano più efficacemente a questa scala rispetto alle frasi.
ACS richiede inoltre che i grafici TOC non duplichino nessuna figura già presente nel manoscritto. Il grafico deve essere un riassunto visivo unico, non una versione ritagliata della Figura 1.
Requisiti TOC di RSC
La Royal Society of Chemistry pubblica riviste tra cui Chemical Science, Chemical Communications e Journal of Materials Chemistry. RSC chiama la propria voce TOC «graphical abstract», ma funziona come un grafico TOC.
Dimensioni
- Larghezza: 8,5 cm (3,35 pollici) massimo
- Altezza: 4,0 cm (1,57 pollici) massimo
- Rapporto d'aspetto: Circa 2,125:1 (rettangolo orizzontale)
- A 300 DPI: Circa 1004 x 472 pixel
Risoluzione
- Minima: 300 DPI
- Consigliata: 600 DPI per disegni al tratto
- Dimensione massima del file: 5 MB
Formati di file accettati
- TIFF (preferito)
- EPS (preferito per il vettoriale)
- CDX (formato nativo ChemDraw, accettato per strutture chimiche)
- PNG
- JPEG
Requisiti di colore
- RGB è accettabile
- CMYK è preferito per le riviste stampate
- Assicura un contrasto sufficiente tra gli elementi, poiché RSC applica una certa compressione alle versioni online
Consigli specifici per RSC
RSC richiede che il riassunto grafico venga sottomesso come file separato durante la sottomissione del manoscritto, non incorporato nel PDF del manoscritto. Questa è una dimenticanza frequente che causa errori di sottomissione.
Le riviste RSC mostrano il grafico TOC affiancato da un breve estratto di testo. Poiché il testo appare accanto al grafico (non sovrapposto), hai l'intera area dell'immagine per il contenuto visivo. Non includere didascalia o titolo nell'immagine stessa.
RSC incoraggia l'uso della propria checklist per i riassunti grafici durante la preparazione. Il grafico dovrebbe essere autoesplicativo senza che il lettore debba consultare il testo del manoscritto.
Requisiti TOC di Wiley
Wiley pubblica Angewandte Chemie, Advanced Materials, Chemistry -- A European Journal e centinaia di altri titoli. I requisiti variano leggermente da rivista a rivista, ma le specifiche generali per i grafici TOC sono coerenti.
Dimensioni
- Larghezza: 5,5 cm (2,17 pollici)
- Altezza: 5,0 cm (1,97 pollici)
- Rapporto d'aspetto: Circa 1,1:1 (quasi quadrato)
- A 300 DPI: Circa 650 x 591 pixel
Risoluzione
- Minima: 300 DPI
- Consigliata: 300-600 DPI
- Dimensione massima del file: 10 MB
Formati di file accettati
- TIFF (preferito)
- EPS
- JPEG
- PNG
Requisiti di colore
- RGB è accettabile per la pubblicazione online
- CMYK consigliato per la stampa
- Wiley applica la gestione del colore in produzione; testa come i tuoi colori appaiono in entrambi gli spazi
Consigli specifici per Wiley
Il formato quasi quadrato dei grafici TOC di Wiley è molto diverso dai rettangoli larghi di ACS e RSC. Questo cambia significativamente la strategia compositiva. I formati quadrati funzionano bene per composizioni centrate, layout radiali o confronti prima/dopo disposti verticalmente.
Angewandte Chemie di Wiley ha una cultura dei grafici TOC particolarmente competitiva. I grafici TOC di alta qualità e creativi su Angewandte vengono spesso condivisi sui social media e possono aumentare significativamente la visibilità del tuo articolo.
Per le riviste Wiley, il grafico TOC viene talvolta chiamato «Table of Contents Entry» e può includere una breve descrizione testuale sotto l'immagine. Consulta le linee guida per gli autori della rivista specifica per confermare se il testo accompagna il tuo grafico o se l'immagine deve essere completamente autoesplicativa.
Requisiti immagine TOC di Elsevier
Elsevier è il più grande editore accademico per volume, con riviste come Cell, The Lancet e centinaia di titoli di chimica, scienza dei materiali e ingegneria. Elsevier usa il termine «graphical abstract» anziché «TOC graphic», ma molti dei loro riassunti grafici svolgono la funzione TOC.
Dimensioni
- Larghezza: 531 pixel minimo (consigliato)
- Altezza: 531 pixel minimo (consigliato, per formato quadrato)
- Rapporto d'aspetto: Varia da rivista a rivista; molte usano 1:1 (quadrato), alcune formati più larghi
- A 300 DPI: Minimo circa 4,5 x 4,5 cm
Risoluzione
- Minima: 300 DPI
- Consigliata: 500 DPI per disegni al tratto
- Dimensione massima del file: 10 MB
- Larghezza immagine nella pubblicazione finale: Tipicamente 500-531 pixel
Formati di file accettati
- TIFF (preferito)
- EPS
- JPEG (alta qualità, compressione minima)
- PNG
Requisiti di colore
- RGB è lo standard per la visualizzazione online
- CMYK opzionale per le edizioni a stampa
- Elsevier converte le immagini in produzione; verifica i colori nella fase di bozze
Consigli specifici per Elsevier
Il riassunto grafico di Elsevier viene mostrato in evidenza sulla pagina dell'articolo e nei risultati di ricerca di ScienceDirect. Poiché gli articoli Elsevier appaiono su ScienceDirect, che ha un'ampia base di utenti, un riassunto grafico ben progettato può aumentare significativamente il coinvolgimento con l'articolo.
Elsevier richiede che il riassunto grafico sia un singolo file immagine. Non sottomettere PDF a più pagine o immagini con pannelli separati che necessitano assemblaggio. Tutto deve essere composto in un unico file.
Molte riviste Elsevier raccomandano di includere una breve descrizione di una frase accanto al riassunto grafico. Questo testo viene inserito in un campo separato durante la sottomissione, non incorporato nell'immagine.
Per indicazioni sulla creazione di riassunti grafici efficaci conformi agli standard Elsevier, consulta la nostra guida con esempi di riassunti grafici.
Tabella di riferimento rapido: Tutti gli editori a confronto
La tabella seguente riassume i requisiti chiave di tutti e quattro gli editori per una consultazione rapida durante la preparazione.
| Specifica | ACS | RSC | Wiley | Elsevier |
|---|---|---|---|---|
| Larghezza | 3,25 in (8,26 cm) | Max. 8,5 cm | 5,5 cm | Min. 531 px |
| Altezza | 1,75 in (4,45 cm) | Max. 4,0 cm | 5,0 cm | Min. 531 px |
| Rapporto aspetto | ~1,86:1 (largo) | ~2,13:1 (largo) | ~1,1:1 (quadrato) | 1:1 (variabile) |
| Risoluzione min. | 300 DPI | 300 DPI | 300 DPI | 300 DPI |
| Formato preferito | TIFF, EPS | TIFF, EPS | TIFF, EPS | TIFF, EPS |
| Dimensione max. | 10 MB | 5 MB | 10 MB | 10 MB |
| Spazio colore | RGB/CMYK | RGB/CMYK | RGB/CMYK | RGB |
| Testo nell'immagine | Minimo | Non consigliato | Opzionale | Non consigliato |
Punti chiave dalla tabella
- Tutti gli editori richiedono almeno 300 DPI. Progettare a 600 DPI offre un margine di sicurezza.
- TIFF ed EPS sono universalmente preferiti. In caso di dubbio, sottometti TIFF per il raster ed EPS per il vettoriale.
- ACS e RSC usano rettangoli larghi; Wiley ed Elsevier preferiscono formati quadrati o quasi quadrati. Verifica prima di iniziare a progettare.
- I limiti di dimensione file vanno da 5 a 10 MB. Se il tuo TIFF supera il limite, usa la compressione LZW (senza perdita) anziché passare a JPEG.
Consigli di design per grafici TOC efficaci
Soddisfare le specifiche tecniche è necessario ma non sufficiente. Un grafico TOC che supera la validazione ma non riesce ad attirare l'attenzione del lettore non ha adempiuto al suo scopo. Ecco principi di design applicabili indipendentemente dall'editore.
Progettare per la scala della miniatura
Il tuo grafico TOC verrà visto più spesso a 100-200 pixel di larghezza in un elenco di rivista o risultato di ricerca. Apri il tuo grafico finito e riducilo a quella dimensione sullo schermo. Se non riesci a comprendere immediatamente il messaggio principale, semplifica il design.
Rimuovi qualsiasi elemento che non comunichi direttamente la tua scoperta chiave. I grafici TOC non sono il luogo per diagrammi metodologici completi o grafici di dati dettagliati.
Usa colori audaci e ad alto contrasto
Le linee sottili, i gradienti delicati e i colori pastello scompaiono alle piccole dimensioni. Usa colori forti e saturi con un chiaro contrasto tra elementi adiacenti. Una proteina blu scuro su sfondo grigio chiaro si legge molto meglio di una proteina blu medio su sfondo azzurro chiaro.
Per i grafici TOC di chimica specificamente, i colori standard delle strutture chimiche (legami neri, eteroatomi colorati) funzionano bene perché sono familiari al pubblico. Consulta i nostri esempi di grafici TOC di chimica per strategie cromatiche efficaci.
Limita il testo alle etichette essenziali
Se devi includere testo, usa un font sans-serif pulito (Arial, Helvetica o simile) con un minimo di 8 pt alla dimensione finale di stampa. Il peso bold migliora la leggibilità alle piccole dimensioni. Evita il corsivo per il testo piccolo, poiché riduce la leggibilità.
Meglio ancora, sostituisci le etichette testuali con indizi visivi: frecce per la direzione, codifica cromatica per i diversi componenti e icone semplici per i concetti comuni.
Mantieni il flusso visivo
Guida l'occhio dello spettatore attraverso il grafico usando frecce, allineamento e disposizione spaziale. Per i grafici TOC in formato largo (ACS, RSC), un flusso da sinistra a destra segue la naturale direzione di lettura. Per i formati quadrati (Wiley, Elsevier), un flusso dall'alto al basso o dal centro verso l'esterno funziona bene.
Testa nel contesto

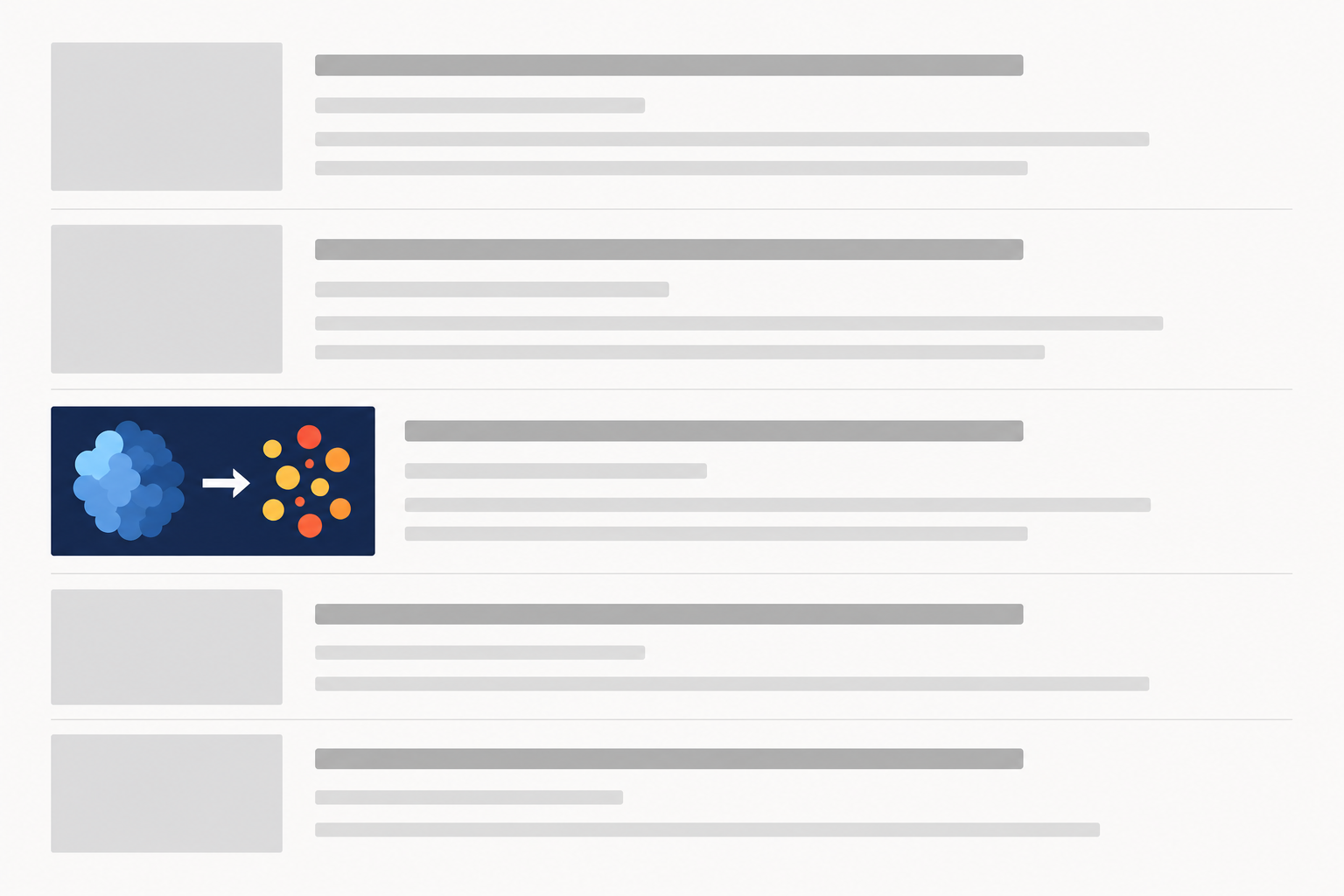

Prima di sottomettere, posiziona il tuo grafico TOC in un layout simulato di indice di rivista. Circondalo con testo approssimativamente alla stessa scala in cui apparirà nella rivista reale. Questo rivela problemi di leggibilità invisibili quando si visualizza il grafico isolatamente.
Usa uno stile coerente con le figure del manoscritto
Sebbene il grafico TOC debba essere un'immagine unica (non un duplicato di una figura del manoscritto), dovrebbe usare la stessa palette di colori, lo stesso linguaggio visivo e le stesse convenzioni di etichettatura delle altre figure. Questo crea un'identità visiva coerente per il tuo articolo. La nostra guida al generatore di grafici TOC illustra i flussi di lavoro per mantenere questa coerenza.
Checklist per la sottomissione
Prima di caricare il tuo grafico TOC, verifica ciascuno dei seguenti punti:
- Le dimensioni corrispondono ai requisiti esatti della rivista target
- La risoluzione è di 300 DPI o superiore
- Il formato del file è uno di quelli accettati dalla rivista (TIFF preferito)
- La dimensione del file è sotto il limite della rivista
- Il testo è leggibile alla scala della miniatura (100-200 px di larghezza)
- I colori hanno un contrasto sufficiente
- L'immagine è un singolo file (non multipagina)
- Il grafico non duplica una figura del manoscritto
- Lo spazio colore corrisponde alla preferenza della rivista (RGB o CMYK)
- Il grafico comunica la tua scoperta chiave senza necessità di didascalia
