Una specializzanda ha preparato un foglio educativo per un'artroscopia del ginocchio. L'ufficio legale l'ha bloccato prima della distribuzione — non per il testo, ma perché l'illustrazione mostrava un paziente sorridente che usciva dalla sala operatoria con il pollice alzato. Il testo non aveva mai promesso una rapida guarigione; l'immagine sì. L'intero foglio è stato da rifare.
L'illustrazione clinica è il posto dove l'IA ti fa correre più veloce e dove può ferirti più velocemente. Una bozza è ottima. Una bozza non revisionata che arriva ai pazienti è malpractice in attesa. Questa guida è su come usare l'IA per produrre visivi clinici che superino revisione medica e legale — e quali tipi richiedano ancora un medical illustrator umano.
Errori comuni che rendono pericolose le illustrazioni cliniche
- Implicare risultati che le parole non dichiarano. Paziente sorridente post-op, "prima/dopo" senza dati di origine, timeline di recupero come barre di avanzamento. L'immagine diventa un claim di marketing.
- Fotorealismo per procedure. Una scena chirurgica fotorealistica si legge come documentazione di un caso reale. Stile schematico per far leggere chiaramente la figura come istruzionale.
- Anatomia generica che non collima col protocollo. L'IA inventa vasi, nervi o punti di repere vicini. Se la tua procedura dipende da un rapporto anatomico esatto, il modello lo sbaglierà.
- Immagini spaventose nel materiale per pazienti. Sangue, tessuti esposti, espressioni allarmate. Il materiale visivo per pazienti richiede un tono clinico calmo — non drammatizzato.
- Nessuna revisione regolatoria o legale. Tutto ciò che va a pazienti, regolatori o marketing deve essere revisionato da un clinico e dalla compliance. L'IA è più veloce della revisione; la revisione resta necessaria.
Prompt scarso vs. prompt migliore
Vero prima/dopo su un foglio paziente per artroscopia del ginocchio:
Troppo corto — produce un'immagine fuori tono, da marketing:
Draw an illustration of a knee arthroscopy for a patient handout.Ristrutturato — produce una bozza che il legale può effettivamente approvare:
Create a neutral medical education illustration of knee arthroscopy for a patient pre-procedure handout.
Show three labeled stages: (1) instrument insertion through arthroscopic portals, (2) intra-articular view of the joint with the arthroscope, (3) repair of the meniscal tear with a single suture.
Use a schematic style, not photorealistic. Calm clinical color palette (muted blue and gray). No blood, no exposed tissue, no facial expressions, no recovery imagery, no body language implying outcome.
Label only: portal site, arthroscope, meniscus, suture. No outcome text, no timeline, no statistics.
This is a draft intended for clinician review before patient distribution.Il secondo prompt rende esplicita la gestione del tono. I modelli puntano per default a "fai colpo" — la neutralità va richiesta.
Nota: i prompt restano in inglese. I modelli di immagine attuali rispondono in modo più stabile a token inglesi. Testo in italiano, prompt in inglese è prassi nella comunità scientifica.
Come vengono valutate le illustrazioni cliniche in revisione
Clinici e reviewer di compliance controllano generalmente le stesse quattro cose. Costruisci i prompt per soddisfarle:
| Il reviewer chiede | Cosa mettere nel prompt |
|---|---|
| L'immagine implica un'affermazione clinica non supportata? | Vietare immagini di esito, timeline di recupero, prima/dopo, pazienti sorridenti. |
| L'anatomia è corretta per il nostro protocollo? | Elencare ogni struttura da includere e quali omettere. Prevedere revisione anatomica umana sul finale. |
| Il tono è adatto al pubblico? | Dichiarare il pubblico (paziente, specializzando, strutturato) e richiedere stile educativo medico neutrale. |
| Le etichette sono editabili per traduzione o correzione? | Richiedere SVG a livelli con testo su un layer dedicato. |

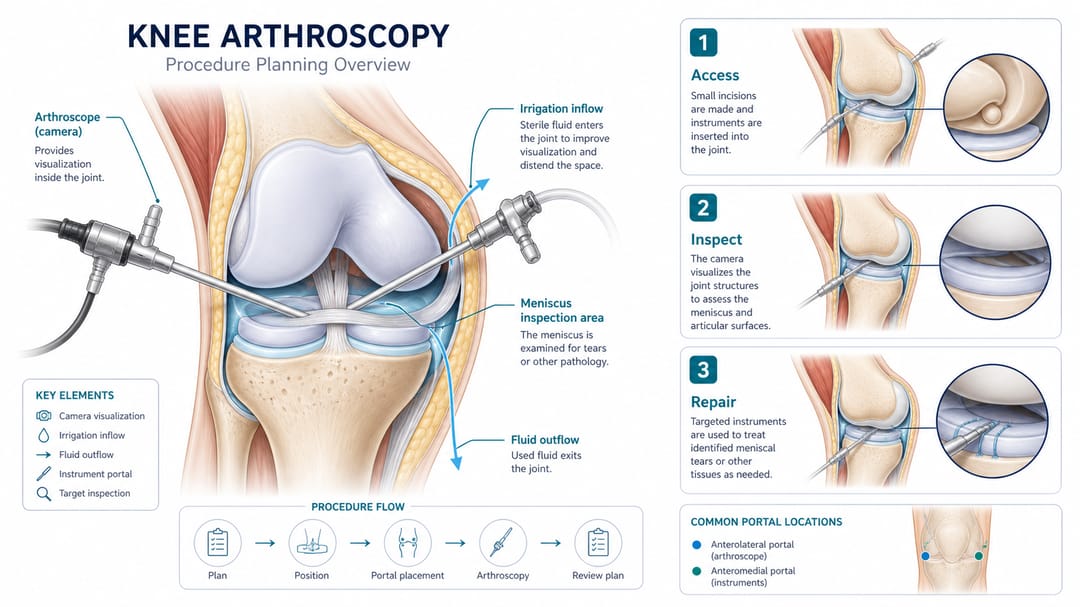

Immagine di esempio

Cosa notare: la figura si concentra su accesso, ispezione, riparazione; nessun paziente post-op rappresentato; nessun sorriso, nessuna scena di recupero; etichette solo su elementi procedurali; il tono visivo insegna, non vende.
Modelli da copia-incollare per scopo clinico
Sostituisci il testo tra parentesi quadre con il tuo caso. Aggiungi pubblico e vincoli di tono a ogni prompt.

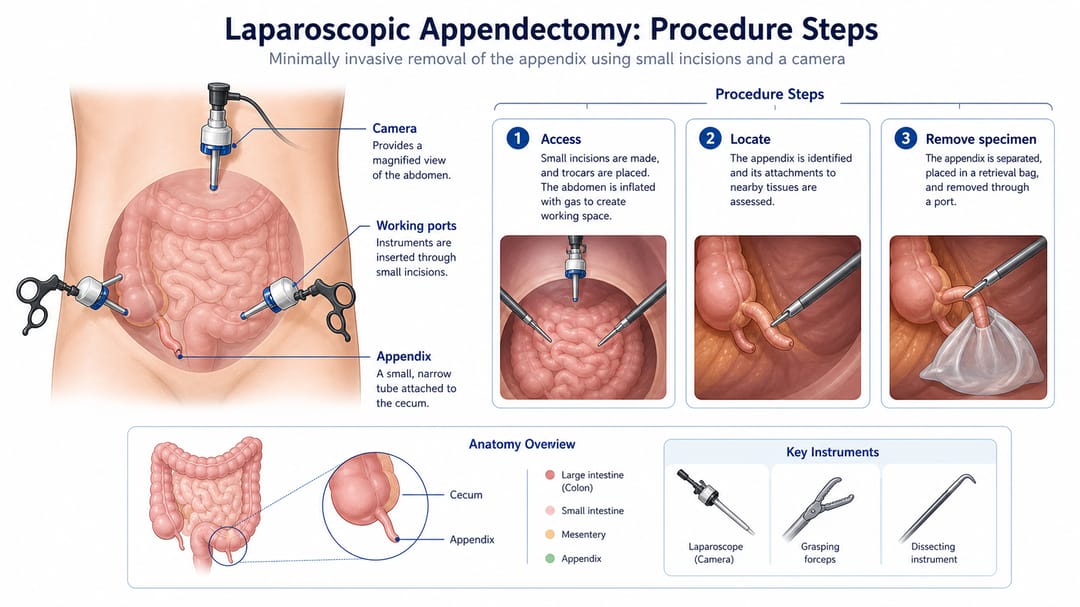

1. Passi della procedura per didattica specializzandi o foglio pre-op
Create a neutral medical education illustration of [procedure] for [audience: resident teaching / patient pre-procedure handout].
Show [3–5 labeled stages, listed in order]. For each stage, name only the anatomical structures and instruments that appear in our protocol.
Style: schematic, not photorealistic. Calm clinical palette. No blood, no exposed tissue, no facial expressions, no recovery imagery, no body language implying outcome.
Labels: anatomical structures and instruments only. No outcome text, no timeline, no statistics.
Output as layered SVG. This is a draft for clinician review before any distribution.
2. Figura di case report per submission a rivista
Create a clinical case figure for a journal case report on [condition / presentation].
Panel A: [anatomical finding at presentation, with the specific imaging or exam landmark].
Panel B: [diagnostic view, e.g. cross-section, endoscopic view, or imaging plane].
Panel C: [intervention with anatomical detail].
Panel D: [post-intervention state — neutral, no outcome claim, no patient affect].
Style: schematic medical illustration suitable for a case report. Labels match journal terminology.
Do not invent histology, biomarkers, or imaging features that we have not provided.

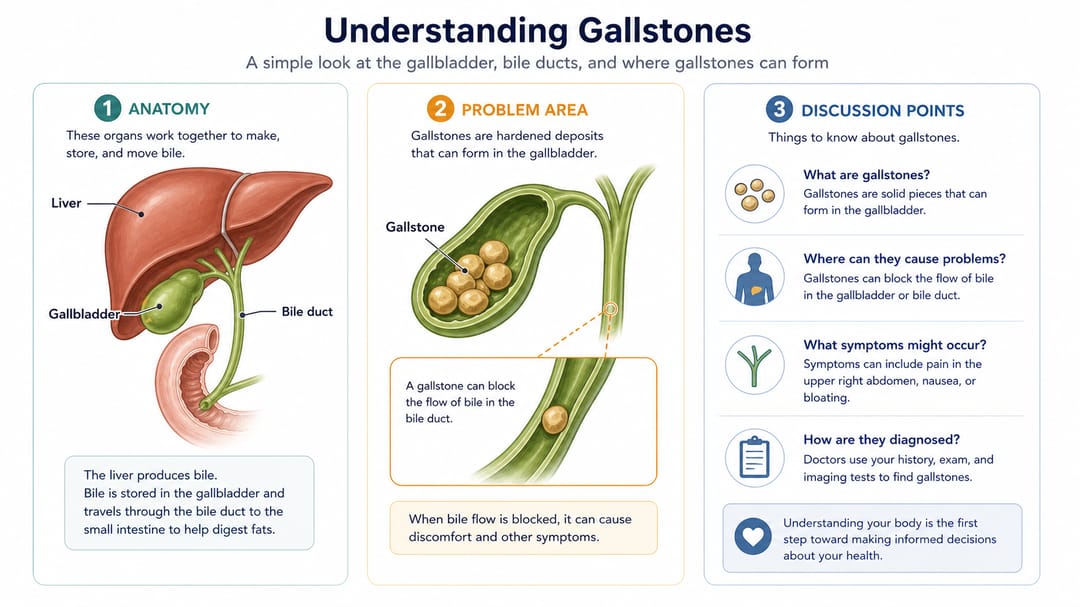

3. Spiegazione anatomica per il paziente
Create a patient-facing anatomical diagram explaining [condition or procedure] for an adult lay audience.
Simplify anatomy to the structures the patient needs to recognize.
Plain-language labels (no Latin, no abbreviations). Use leader lines, not arrows pointing into the body.
Calm clinical palette. Non-graphic style. No blood, no facial expressions.
Make no claim about results, recovery, success rates, or pain.
Layered SVG so labels can be translated for our multilingual patient population.
4. Illustrazione di cure post-operatorie
Create a post-procedure aftercare illustration for [procedure] for adult patients.
Show three labeled blocks: (1) wound or site care, (2) activity restrictions or movements to avoid, (3) when to contact the clinic.
Use icons or schematic figures, not real-person depictions. Plain-language labels.
Do not depict recovery progress (no calendar, no progress bar, no before/after).
Tone: instructional, calm, non-alarming. Layered SVG.Come usare questa guida in base al ruolo
- Specializzando o fellow su materiale didattico: modello 1. Fai firmare l'anatomia da uno strutturato prima di mostrarla a studenti più giovani.
- Clinico che prepara un case report: modello 2. L'accuratezza anatomica conta di più; un medical illustrator dovrebbe revisionare il finale se il caso è inusuale.
- Team educazione paziente / comunicazione ospedaliera: modelli 3 e 4. Ogni bozza passa per compliance e clinico. Se la struttura ha linee guida di health literacy, incollale nel prompt.
- Medical illustrator con bozze IA: modelli 2 o 3 per composizione e etichettatura, ridisegna l'anatomia finale a mano. L'IA è veloce nel layout, inaffidabile su strutture clinicamente critiche.
- Marketing o PR di una clinica: non usare illustrazioni cliniche IA in materiale di acquisizione paziente senza revisione clinica esplicita e nota "illustrativo". Implicare esiti è rischio regolatorio.
Workflow realistico in SciDraw AI
- Scrivi l'affermazione clinica in una frase prima. "Spiegazione preoperatoria di riparazione meniscale artroscopica — nessuna affermazione di esito." Se non riesci a scriverla, la figura non è pronta.
- Scegli il modello in base al pubblico. Didattica specializzandi, case report, paziente, cure post-op.
- Aggiungi vincoli di tono espliciti. Niente immagini di esito, niente sorrisi, niente progressione di recupero, niente statistiche. I modelli non li evitano per default.
- Genera una variante e passala per le quattro domande di revisione prima di una seconda generazione. Risparmia crediti migliorando il prompt, non rigenerando con lo stesso.
- Esporta in SVG a livelli. Il materiale paziente si traduce; le etichette si spostano; i clinici annotano.
- Invia a clinico + compliance. Entrambi, non uno. Compliance non cattura errori anatomici; i clinici non sempre catturano rischio regolatorio.
- Documenta la revisione. Conserva prompt, bozza IA, commenti clinici e versione finale approvata. Se la figura viene mai messa in discussione, ti serve la traccia.
Checklist prima della distribuzione
- Nessuna immagine di esito, nessuna scena di recupero, nessun prima/dopo, nessun affect del paziente.
- Strutture anatomiche corrette per la procedura come eseguita nella nostra struttura.
- Etichette accurate, nella lingua giusta, pronte per traduzione (layer testo SVG).
- Tono didattico/esplicativo, non promozionale.
- Un clinico ha firmato anatomia e passi mostrati.
- Compliance / legale ha firmato affermazioni e tono.
- Prompt sorgente, bozza IA e versione finale approvata tutti archiviati.
Workflow SciDraw AI correlati
Clinical Illustration Generator · Medical Illustration Generator · Medical Infographic Maker · Book Illustration Maker
FAQ
L'IA può sostituire un medical illustrator?
Per bozze, schizzi, esplorazione di concept: sì. Per riferimento anatomico pubblicato, materiale paziente regolato o formazione chirurgica dove i rapporti esatti contano: no. I medical illustrator capiscono anatomia e contesto legale; l'IA non capisce nessuno dei due.
Cosa evitare nei prompt clinici?
Qualsiasi parola su dolore, recupero, tassi di successo, soddisfazione, esiti, prima/dopo o pazienti sorridenti. Qualsiasi richiesta di fotorealismo. Qualsiasi "rendi professionale" senza specificare tono educativo clinico.
Quanto dettagliata deve essere l'anatomia?
Solo le strutture che l'utente deve identificare o clinicamente rilevanti alla procedura. Strutture extra rendono la figura più completa ma meno usabile — e aumentano la probabilità che un'allucinazione IA passi inosservata in revisione.
È sicuro pubblicare illustrazioni cliniche IA direttamente?
No senza revisione clinica per accuratezza anatomica e revisione compliance per implicazione di affermazioni. Il costo di un errore mancato in materiale clinico è molto più alto del costo di un giro di revisione.
E per comitati etici o submission regolatorie?
Tratta le illustrazioni IA come ogni altra figura: dichiara la sorgente se richiesto, documenta che un clinico ha revisionato e approvato l'anatomia, conserva prompt + bozza nei tuoi record.
Come impedisco al modello di disegnare un paziente sorridente o pollice alzato?
Vincoli negativi nel prompt. Specificamente: "No facial expressions, no body language implying outcome, no smiling patients, no thumbs-up, no recovery scenes." I modelli rispettano vincoli negativi espliciti meglio di richieste implicite di "neutralità".
Posso mostrare prima/dopo se ho dati reali del paziente?
Il prima/dopo reale richiede le immagini reali del paziente, con consenso, etichettate come tali. Il prima/dopo IA a scopo illustrativo viene quasi sempre letto come claim di marketing e dovrebbe essere evitato per uso clinico.
