Come creare figure per articoli biomedici con l'IA: un flusso unificato per schemi cellulari, di pathway e di protocollo
2026/06/18

Come creare figure per articoli biomedici con l'IA: un flusso unificato per schemi cellulari, di pathway e di protocollo

Come rendere coerenti schemi cellulari, vie di segnalazione e flussi sperimentali all'interno di uno stesso articolo biomedico: dividi la figura in livello di sfondo, livello del meccanismo e livello sperimentale, poi genera bozze modificabili con prompt strutturati. Con modelli inclusi.

Le figure degli articoli biomedici sono difficili, e non perché tu ne debba fare una sola: uno stesso articolo richiede spesso, allo stesso tempo, uno schema cellulare, una figura di via di segnalazione, un flusso sperimentale e un confronto tra trattamento e controllo. Ognuna funziona presa singolarmente, ma messe insieme sembrano fatte da persone diverse.

Se ti chiedi se un grande modello linguistico possa aiutarti a disegnare una figura di meccanismo immunitario o uno schema di via cellulare, la risposta è sì, ma solo se prima metti ordine nei livelli della figura. Strumenti come SciDraw AI sono ottimi per trasformare rapidamente la descrizione di un meccanismo in una prima bozza, ma devi dire loro: cosa è sfondo, cosa è meccanismo e cosa è validazione sperimentale.

Confronto cellulare

Prima di tutto, evita dove le figure biomediche si confondono

Altri post

Crea le tue figure scientifiche con l'IA

Migliaia di ricercatori usano SciDraw AI per creare in pochi minuti figure pronte per la pubblicazione per articoli, domande di finanziamento e sottomissioni, senza competenze di design.

Inizia gratis

1. Mescolare la figura del meccanismo con quella dei risultati

Una figura del meccanismo risponde alla domanda "come accade"; una figura dei risultati risponde a "cosa è accaduto". Se stipi WB, qPCR, localizzazione cellulare e l'intera via in un'unica immagine, il lettore non riesce a cogliere il punto principale.

2. La stessa cellula appare diversa in ogni figura

Il macrofago nella Figura 1 è una cellula azzurra piatta, nella Figura 3 diventa una cellula gialla in 3D e nella Figura 5 sembra una microfotografia. Questo aumenta il carico cognitivo del lettore.

3. Disegnare la via di segnalazione come uno schema da libro di testo

La figura del meccanismo di un articolo non è uno schema da manuale. Non devi disegnare tutte le vie correlate: solo l'unica linea principale più rilevante per la tua scoperta.

Una figura per articolo biomedico si può dividere in 3 livelli

Livello 1: livello di sfondo

Descrive l'oggetto dello studio e le condizioni:

  • Tipo cellulare
  • Tessuto o organo
  • Stato patologico
  • Gruppi di controllo e di trattamento

Livello 2: livello del meccanismo

Descrive la via d'azione centrale:

  • Recettori
  • Molecole di segnalazione
  • Fattori di trascrizione
  • Relazioni di attivazione o inibizione

Livello 3: livello sperimentale

Descrive come viene validato:

  • Stimolazione
  • Silenziamento (knockdown) / sovraespressione
  • Acquisizione di immagini
  • qPCR / western blot / citometria a flusso

Non mescolare questi tre livelli nello stesso pannello. Separa quando puoi: la figura diventa molto più chiara.

Come scrivere un prompt per una via di segnalazione cellulare

Non consigliato

Disegnami una figura di meccanismo della via infiammatoria del macrofago, che venga sofisticata, professionale e pronta per la pubblicazione.

Questo prompt è troppo astratto. L'IA non sa se vuoi l'intera rete infiammatoria o solo il punto di inibizione di un farmaco.

Consigliato

Create a publication-ready mechanism figure for a biology paper.
Show only the pathway relevant to our finding.
Macrophage membrane on the left, nucleus on the right.
Flow: LPS -> TLR4 -> MyD88 -> NF-kB nuclear translocation -> cytokine expression.
Drug X blocks the pathway between MyD88 and NF-kB.
Use English labels in quotes.
Keep only one main branch.
Blue for pathway, orange for Drug X, gray for background elements.
White background, clean vector style.

La chiave qui non è "renderla più complessa", ma dire esplicitamente all'IA di mantenere una sola via principale.

Come realizzare una figura di confronto cellulare

La cosa più importante in una figura di confronto cellulare è la comparabilità. Per una coppia di pannelli controllo e trattamento:

  • L'angolo di visualizzazione deve coincidere
  • La dimensione della cellula deve coincidere
  • La posizione del nucleo deve coincidere
  • Evidenzia una sola differenza

Puoi scrivere:

Create a side-by-side biology comparison figure.
Left panel: untreated macrophage.
Right panel: Drug X treated macrophage.
Keep cell size, viewing angle, and organelle layout consistent between panels.
Highlight reduced NF-kB nuclear localization in the treated condition.
Use minimal English labels.
Clean white background, flat scientific style.

Se lasci improvvisare l'IA, i due pannelli spesso diventano due figure con stili diversi. Le figure di confronto devono controllare le variabili.

Come disegnare un flusso sperimentale

Negli articoli biomedici, un piccolo flusso sperimentale aiuta spesso il lettore a capire rapidamente la sezione Metodi.

Quando ha senso una figura di flusso:

  • Ci sono più punti temporali
  • Ci sono gruppi di trattamento e di controllo
  • L'ordine di raccolta dei campioni è complesso
  • Un revisore potrebbe non capire il disegno sperimentale

Esempio di prompt:

Create a simple experimental workflow figure for a biology paper.
Four steps left-to-right:
cell seeding -> LPS stimulation -> Drug X treatment -> imaging and qPCR analysis.
Add time labels under each step.
Use small icons only where necessary.
No decorative background.
White background, publication-ready workflow style.

Diagramma di flusso della metodologia

A cosa serve SciDraw AI nelle figure degli articoli biomedici

SciDraw AI è più adatto a produrre la "prima versione strutturale" della figura, in particolare per:

  • Trasformare un abstract in un brief di figura del meccanismo
  • Trasformare la descrizione di una via di segnalazione in una figura della via
  • Trasformare i passaggi sperimentali in un diagramma di flusso
  • Trasformare i gruppi di trattamento cellulare in una figura di confronto
  • Unificare colore, etichette e stile grafico in tutto l'articolo

Non dovrebbe sostituire il giudizio scientifico. Decidere, ad esempio, se una determinata via debba comparire nella figura resta una scelta dell'autore.

FAQ: domande frequenti nelle ricerche e nei modelli linguistici

Come disegno una figura di meccanismo biomedico?

Definisci prima il meccanismo principale, poi mantieni solo la via rilevante per la tua scoperta. Non disegnare l'intera via del libro di testo.

Una figura di via di segnalazione cellulare si può generare con l'IA?

Sì. Specifica la posizione della cellula, i recettori, le molecole a valle, le frecce di attivazione/inibizione e le etichette in inglese.

Una figura di meccanismo immunitario deve includere tutte le cellule?

No. Disegna solo le cellule e le molecole rilevanti per la tua tesi, altrimenti la figura diventa troppo densa.

Come mantengo coerenti le figure di uno stesso articolo?

Fissa le regole di colore, le regole delle frecce, le forme cellulari, le dimensioni dei caratteri e le convenzioni delle etichette. È meglio deciderlo prima di generare la prima figura.

Qual è la differenza tra SciDraw AI e BioRender?

BioRender punta più sui modelli e sul trascinamento di icone; SciDraw AI punta più a generare bozze di figure a partire da descrizioni di ricerca in linguaggio naturale. I due strumenti possono anche essere usati insieme.

La sfida delle figure biomediche non è disegnare più dettagli, ma far capire al lettore quale via rappresenta la nuova scoperta del tuo articolo.

Puoi provare una bozza di figura del meccanismo dall'ingresso di disegno di SciDraw AI.

Tutti i post

Autore

avatar for Davie Chen / SciDraw AI
Davie Chen / SciDraw AI

Researcher

Davie Chen is a researcher at the Faculty of Animation and Intermedia, University of Arts in Poznan, studying generative AI for scientific figure creation, patent illustration, and manuscript drafting. SciDraw AI is one of the research-to-product tools built from this work.

Author profile

Categorie

  • Tutorial
Prima di tutto, evita dove le figure biomediche si confondono1. Mescolare la figura del meccanismo con quella dei risultati2. La stessa cellula appare diversa in ogni figura3. Disegnare la via di segnalazione come uno schema da libro di testoUna figura per articolo biomedico si può dividere in 3 livelliLivello 1: livello di sfondoLivello 2: livello del meccanismoLivello 3: livello sperimentaleCome scrivere un prompt per una via di segnalazione cellulareNon consigliatoConsigliatoCome realizzare una figura di confronto cellulareCome disegnare un flusso sperimentaleA cosa serve SciDraw AI nelle figure degli articoli biomediciFAQ: domande frequenti nelle ricerche e nei modelli linguisticiCome disegno una figura di meccanismo biomedico?Una figura di via di segnalazione cellulare si può generare con l'IA?Una figura di meccanismo immunitario deve includere tutte le cellule?Come mantengo coerenti le figure di uno stesso articolo?Qual è la differenza tra SciDraw AI e BioRender?
Come realizzare una figura scientifica per il tuo articolo: un flusso in 5 passi con l'IA, dall'abstract alla submission
Tutorial

Come realizzare una figura scientifica per il tuo articolo: un flusso in 5 passi con l'IA, dall'abstract alla submission

Un flusso riutilizzabile in 5 passi per le figure di un paper: definisci il messaggio centrale, dividi in pannelli, scrivi un prompt strutturato e verifica con gli standard della rivista.

avatar for Davie Chen / SciDraw AI
Davie Chen / SciDraw AI
2026/06/18
How to Make an Experimental Workflow Diagram for a Paper
Tutorial

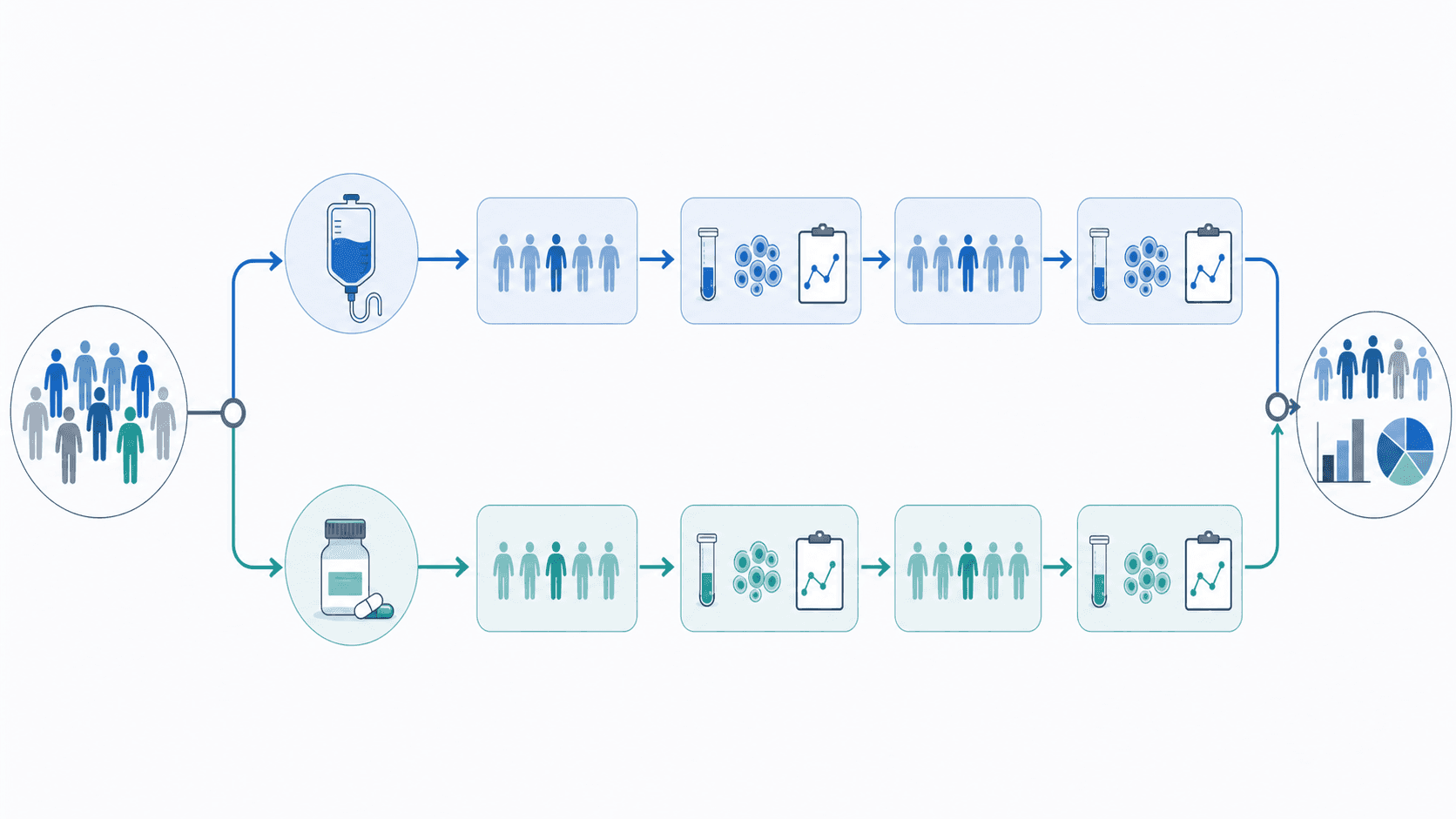

How to Make an Experimental Workflow Diagram for a Paper
