La via dell'apoptosi è una delle figure più disegnate — e più spesso etichettate male — della biologia cellulare. In un solo riquadro racchiude due cascate convergenti (le vie intrinseca ed estrinseca), una dozzina di caspasi e adattatori, l'equilibrio della famiglia BCL-2 e un passaggio di rilascio mitocondriale. Disegnata a mano, una freccia sbagliata trasforma un'attivazione in inibizione e cambia la biologia. Questa guida ti mostra come generare con l'AI un diagramma della via dell'apoptosi pulito, accurato e pronto per la pubblicazione a partire da una sola frase — per poi rifinirlo parlando con l'editor.
Al termine di questa guida sarai in grado di:
- Generare un diagramma completo della via dell'apoptosi — intrinseca ed estrinseca — da un solo prompt.
- Etichettare correttamente ogni attore chiave: recettori di morte, FADD, caspasi-8, BAX/BAK, citocromo c, Apaf-1, apoptosoma, caspasi-9 e caspasi-3 esecutrice.
- Mostrare attivazione vs. inibizione così il freno della famiglia BCL-2 si legge correttamente.
- Adattare il prompt al tuo studio con un semplice template in quattro parti.
- Esportare una figura modificabile per il tuo manoscritto, le slide o il poster.
Incolla uno qualsiasi dei prompt qui sotto nel generatore di diagrammi di vie di segnalazione, poi rifinisci il risultato nell'editor di SciDraw AI — la tua immagine è la tela e il linguaggio è lo strumento.
Un template di prompt riutilizzabile per le figure dell'apoptosi
I risultati deboli derivano quasi sempre da prompt vaghi. I prompt efficaci per un diagramma dell'apoptosi hanno quattro parti:
- Soggetto — quale via o vie: intrinseca, estrinseca o entrambe convergenti.
- Passaggi e interazioni — chi attiva o inibisce chi, in ordine.
- Etichette — nomina ogni proteina, complesso e organello che vuoi etichettare.
- Stile e layout — "vettoriale piatto, pronto per la pubblicazione, flusso dall'alto in basso, frecce di attivazione e barre di inibizione a estremità piatta."
Template: "Disegna la via dell'apoptosi [intrinseca/estrinseca] che mostra [passaggi e interazioni]. Etichetta [proteine, complessi, organelli]. Usa uno stile vettoriale piatto e pulito con frecce di attivazione e barre di inibizione, layout dall'alto in basso."
Prompt copia-incolla per la via dell'apoptosi
Via dell'apoptosi intrinseca (mitocondriale)
La via intrinseca è innescata da stress interno — danno al DNA, stress ossidativo, privazione di fattori di crescita — e passa attraverso il mitocondrio.
- Disegna la via dell'apoptosi intrinseca (mitocondriale): lo stress cellulare che attiva le proteine pro-apoptotiche BAX e BAK a formare pori nella membrana mitocondriale esterna, il rilascio di citocromo c nel citosol, il legame di Apaf-1 a formare l'apoptosoma, l'attivazione della caspasi-9 e il taglio della caspasi-3 che porta all'apoptosi. Etichetta BAX, BAK, BCL-2, citocromo c, Apaf-1, apoptosoma, caspasi-9, caspasi-3.
- Mostra l'equilibrio della famiglia BCL-2: le proteine anti-apoptotiche BCL-2 e BCL-xL che inibiscono BAX/BAK (barre di inibizione), e le proteine pro-apoptotiche solo-BH3 (BIM, BID, PUMA) che spostano l'equilibrio verso la formazione dei pori.
Via dell'apoptosi estrinseca (recettori di morte)
La via estrinseca inizia sulla superficie cellulare quando un ligando di morte si lega al suo recettore.
- Disegna la via dell'apoptosi estrinseca: FasL che si lega al recettore di morte Fas (CD95), il reclutamento di FADD, la formazione del complesso di segnalazione che induce la morte (DISC), l'attivazione della caspasi-8 e il taglio diretto della caspasi-3. Etichetta FasL, Fas/CD95, FADD, DISC, caspasi-8, caspasi-3.
- Illustra il TNF-α che si lega a TNFR1, la formazione del complesso e il punto di biforcazione tra sopravvivenza (NF-κB) e apoptosi (caspasi-8), come due frecce divergenti.
Entrambe le vie convergenti

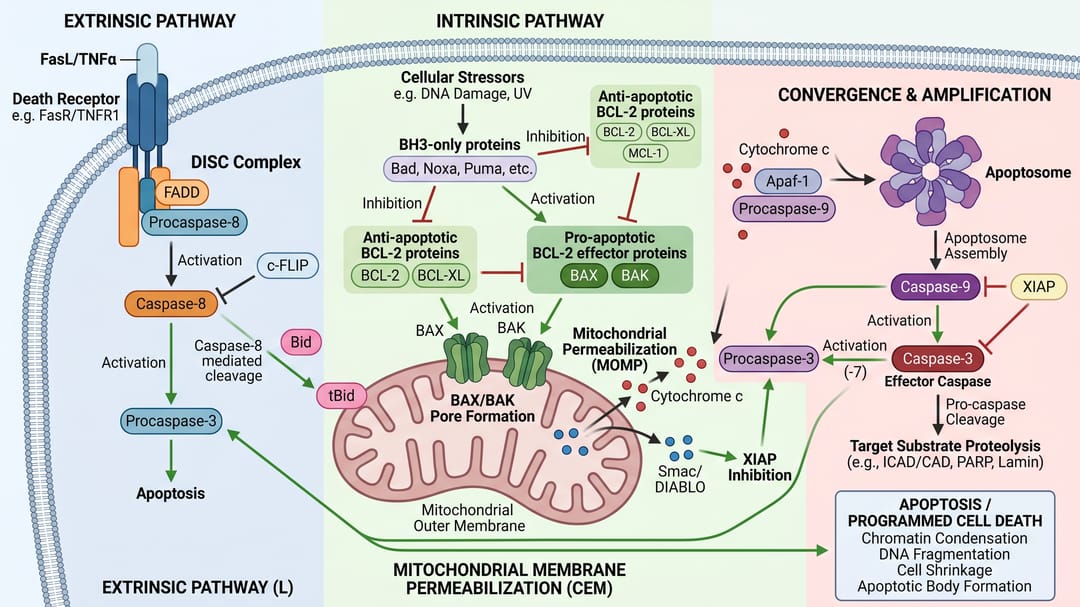

- Disegna entrambe le vie dell'apoptosi convergenti: la via estrinseca (recettore di morte → caspasi-8) e la via intrinseca (stress mitocondriale → citocromo c → apoptosoma → caspasi-9) che attivano entrambe la caspasi-3 esecutrice, con la caspasi-8 che taglia BID in tBID come collegamento di cross-talk. Layout a due colonne che si incontrano in basso.
Come ottenere diagrammi dell'apoptosi puliti e accurati
- Nomina ogni elemento che vuoi etichettato. L'AI etichetta ciò che nomini — elenca "caspasi-8, caspasi-9, caspasi-3, BAX, BAK, BCL-2, citocromo c, Apaf-1."
- Specifica la direzione esplicitamente. Usa "freccia di attivazione" e "barra di inibizione a estremità piatta" così il freno di BCL-2 si legge come inibizione, non attivazione.
- Scegli un layout. Dall'alto in basso si adatta a una singola cascata; un layout convergente a due colonne si adatta a entrambe le vie insieme.
- Marca il cross-talk. Indica all'AI che la caspasi-8 taglia BID in tBID, collegando l'estrinseca all'intrinseca — altrimenti le vie sembrano scollegate.
- Itera, non ricominciare. Rifinisci con "ricolora il mitocondrio" o "rendi la caspasi-3 il nodo più grande" invece di riscrivere il prompt.
Errori comuni (e come correggerli)
- Attivazione vs. inibizione poco chiara. La famiglia BCL-2 è la trappola classica. Correzione: chiedi "BCL-2 e BCL-xL mostrati con barre di inibizione a estremità piatta su BAX/BAK."
- Apoptosoma mancante. Molte bozze saltano dal citocromo c direttamente alla caspasi-9. Correzione: aggiungi "mostra Apaf-1 che si assembla nell'apoptosoma prima dell'attivazione della caspasi-9."
- Numeri delle caspasi scambiati. Le caspasi iniziatrici ed esecutrici vengono confuse. Correzione: etichettale per ruolo — "caspasi-8/9 iniziatrici" e "caspasi-3 esecutrice."
- Figura sovraffollata. Correzione: chiedi di "semplificare ai passaggi principali" o di dividere l'intrinseca e l'estrinseca in due pannelli.
- Testo illeggibile (tipico dell'AI generica per immagini). Correzione: SciDraw AI rende etichette pulite in carattere senza grazie — ripeti il prompt con la dicitura esatta se necessario.
Esporta e usa la tua figura dell'apoptosi
Quando la via ha l'aspetto giusto, esportala in SVG modificabile o PowerPoint (PPTX), oppure scarica un'immagine ad alta risoluzione per il tuo manoscritto, le slide o il poster. Vuoi più prompt sulle vie da adattare? Vedi i nostri prompt per diagrammi di vie di segnalazione. Devi correggere un'etichetta o tradurla? Vedi come modificare testo ed etichette in una figura AI.
Domande frequenti
Qual è il miglior strumento AI per disegnare un diagramma della via dell'apoptosi? Il generatore di diagrammi di vie di segnalazione di SciDraw AI è pensato per figure di morte cellulare pronte per la pubblicazione — apoptosi intrinseca ed estrinseca, caspasi, famiglia BCL-2 e apoptosoma — con etichette pulite e accurate ed esportazione modificabile.
Come mostro la differenza tra apoptosi intrinseca ed estrinseca? Usa un layout a due colonne: la via estrinseca (recettore di morte → caspasi-8) da un lato e la via intrinseca (stress mitocondriale → citocromo c → apoptosoma → caspasi-9) dall'altro, entrambe convergenti sulla caspasi-3. Usa il prompt #5 sopra come punto di partenza.
Posso creare un diagramma dell'apoptosi gratis? Sì — puoi iniziare a generare gratis diagrammi della via dell'apoptosi, poi passare a un piano superiore per più crediti ed esportazione modificabile SVG/PPTX.
Come etichetto correttamente le caspasi nella mia figura? Nominale per ruolo nel prompt — "caspasi-8 e caspasi-9 iniziatrici, caspasi-3 esecutrice" — e l'AI etichetterà ogni nodo. Puoi anche rinominare qualsiasi etichetta in seguito indicando all'editor la modifica esatta.
La figura dell'apoptosi è abbastanza accurata per la pubblicazione? È progettata per un output pronto per la pubblicazione, ma verifica sempre la biologia per il tuo sistema specifico — in particolare le frecce di attivazione vs. inibizione — e correggi eventuali etichette prima di sottometterla.
Inizia a creare
Scegli uno qualsiasi dei prompt sopra, incollalo nel generatore di diagrammi di vie di segnalazione, e rifiniscilo nell'editor di SciDraw AI finché non corrisponde al tuo studio. Dall'equilibrio della famiglia BCL-2 alla caspasi esecutrice, la tua prossima figura dell'apoptosi è a una sola frase di distanza.
