Grafico del potenziale d'azione con etichette
Crea Grafico del potenziale d'azione con etichette da dati sperimentali o di ricerca

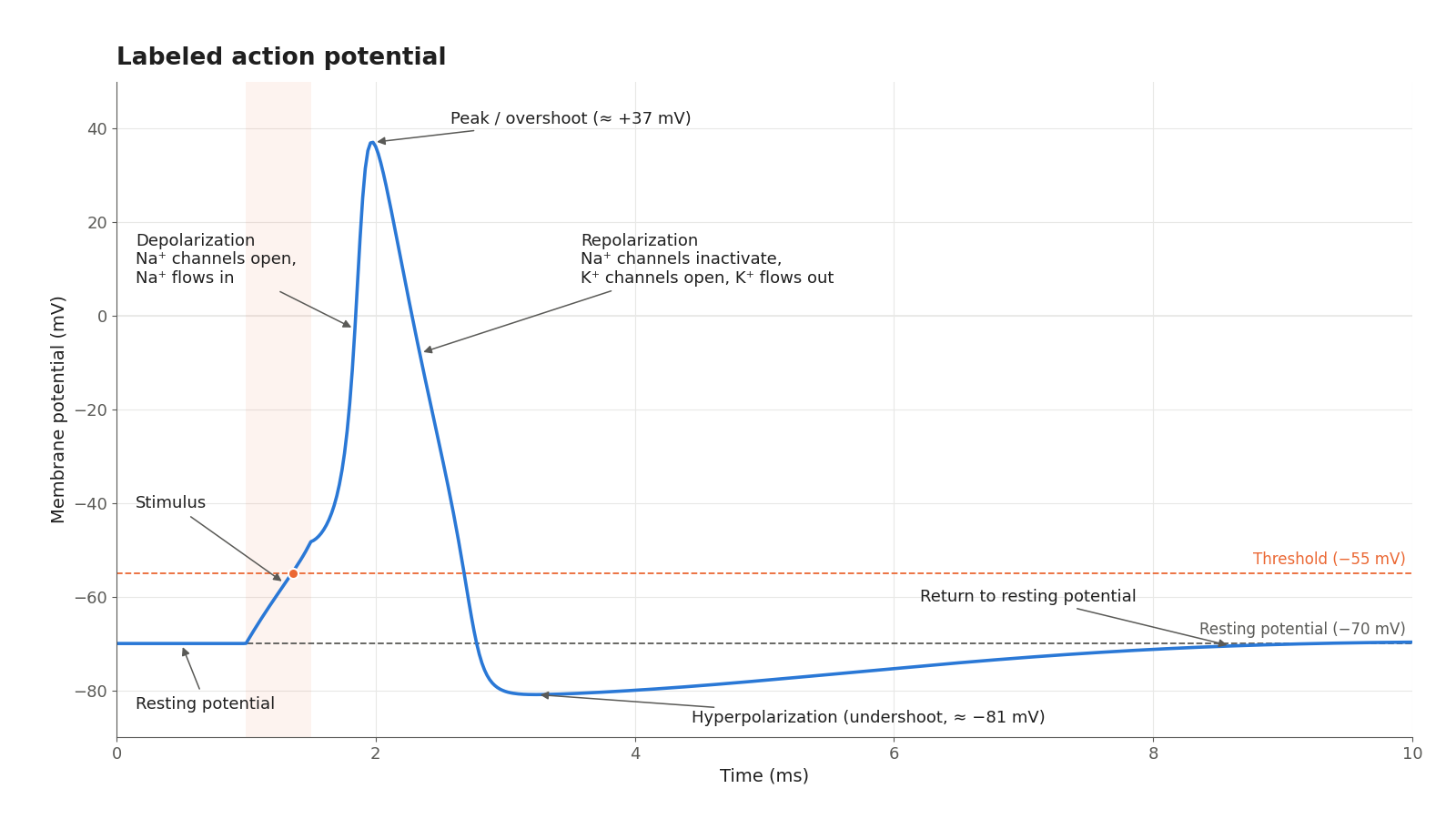

Potenziale d'azione etichettato dai dati: riposo, soglia, depolarizzazione, picco, ripolarizzazione, iperpolarizzazione e periodi refrattari, con scheda vuota.
Esempi di potenziale d'azione con dati scaricabili
Tutte le curve provengono dalla simulazione di un modello di neurone di tipo Hodgkin–Huxley. Apri un esempio per vedere il grafico, scarica il CSV o carica gli stessi dati nel generatore qui sopra.
Che cos'è il grafico del potenziale d'azione?
Il grafico del potenziale d'azione riporta il potenziale di membrana (mV) sull'asse y in funzione del tempo (ms) sull'asse x durante il breve impulso elettrico generato da un neurone. A riposo la membrana si trova a circa −70 mV. Quando uno stimolo la depolarizza fino alla soglia, intorno a −55 mV, si aprono i canali del Na⁺ voltaggio-dipendenti, il Na⁺ entra rapidamente e il potenziale sale in circa un millisecondo fino a un picco di +30/+40 mV. Poi i canali del Na⁺ si inattivano, si aprono i canali del K⁺ voltaggio-dipendenti, il K⁺ esce e la membrana si ripolarizza, passando per una breve iperpolarizzazione vicino a −80 mV prima di tornare al riposo. Questo strumento disegna la curva a partire dai numeri — la tua registrazione o i dati simulati inclusi — così ogni fase cade al valore giusto; poi in SciVis puoi aggiungere etichette, evidenziare zone o togliere il testo.
Dati per un grafico del potenziale d'azione
- Due colonne numeriche: tempo in ms e potenziale di membrana in mV. Campiona ogni 0,01–0,1 ms perché la fase di salita resti morbida.
- Colonne di testo facoltative, come phase o refractory_period, indicano le zone da etichettare o evidenziare.
- Per confrontare più curve usa il formato lungo: una riga per istante e per curva, con una colonna come stimulus che dà il nome a ciascuna.
- Metti le unità nelle intestazioni (time_ms, membrane_potential_mV) ed elimina note, totali e righe vuote prima del caricamento.
Grafici del potenziale d'azione per biologia e neuroscienze
- Potenziale d'azione etichettato
- Periodi refrattari assoluto e relativo
- Scheda vuota del potenziale d'azione
- Legge del tutto o nulla
- Conduttanze di Na⁺ e K⁺ durante il potenziale d'azione
- Potenziale d'azione e potenziali di equilibrio
Perché disegnare il potenziale d'azione dai dati?
- Riposo, soglia, picco e iperpolarizzazione cadono sui millivolt corretti, non su una stima fatta a mano libera.
- Da una sola curva ottieni il grafico etichettato, la versione con i periodi refrattari e la scheda vuota A–H.
- Stimoli sottosoglia e soprasoglia sugli stessi assi rendono evidente la legge del tutto o nulla.
- Sostituisci l'esempio con la tua registrazione o simulazione mantenendo lo stesso layout pulito.
- Etichette, colori ed esportazione restano modificabili in SciVis per slide, dispense e relazioni di laboratorio.
Come usare Grafico del potenziale d'azione con etichette
Scegli un esempio o carica un file CSV, TSV, TXT, XLSX o XLS. Controlla le colonne rilevate, genera il grafico e modificalo in SciVis. Per Excel viene importato il primo foglio.
Cosa deve mostrare un buon grafico del potenziale d'azione
- Tempo (ms) sull'asse x e potenziale di membrana (mV) sull'asse y, con 0 mV nell'intervallo per vedere l'overshoot.
- Linee di riferimento tratteggiate per il potenziale di riposo (circa −70 mV) e la soglia (circa −55 mV).
- Depolarizzazione: si aprono i canali del Na⁺ voltaggio-dipendenti e il Na⁺ entra nella cellula.
- Ripolarizzazione: i canali del Na⁺ si inattivano, si aprono i canali del K⁺ voltaggio-dipendenti e il K⁺ esce.
- Iperpolarizzazione: i canali del K⁺ si chiudono lentamente e il potenziale scende per un attimo sotto il riposo, verso E_K.
- Facoltativo: i periodi refrattari assoluto e relativo evidenziati, oppure le conduttanze di Na⁺ e K⁺ in un pannello separato.
Periodo refrattario assoluto o relativo?
Il periodo refrattario assoluto va dal raggiungimento della soglia fino a gran parte della ripolarizzazione: in questo intervallo i canali del Na⁺ voltaggio-dipendenti sono già aperti oppure inattivati, quindi non può nascere un secondo potenziale d'azione, per quanto forte sia lo stimolo. Il periodo refrattario relativo coincide più o meno con l'iperpolarizzazione: una parte dei canali del Na⁺ si è già ripresa, ma la conduttanza del K⁺ resta alta e la membrana è più lontana dalla soglia, perciò solo uno stimolo più forte del normale genera un nuovo potenziale d'azione. I periodi refrattari limitano la frequenza massima di scarica e fanno sì che l'impulso viaggi in un solo verso lungo l'assone.
Domande frequenti su Grafico del potenziale d'azione con etichette
Quali parti si etichettano nel grafico del potenziale d'azione?
Da sinistra a destra: il potenziale di riposo (circa −70 mV); lo stimolo, che depolarizza la membrana fino alla soglia (circa −55 mV); la depolarizzazione, quando si aprono i canali del Na⁺ voltaggio-dipendenti ed entra Na⁺; il picco o overshoot (circa +30/+40 mV); la ripolarizzazione, quando i canali del Na⁺ si inattivano e il K⁺ esce attraverso i canali del K⁺ voltaggio-dipendenti; l'iperpolarizzazione, in cui la membrana scende per un attimo sotto il riposo; e il ritorno al potenziale di riposo. Di solito si etichettano anche le linee tratteggiate di riposo e soglia.
Come si vede la legge del tutto o nulla nel grafico?
Uno stimolo che non raggiunge la soglia produce solo una piccola depolarizzazione locale che si spegne. Qualsiasi stimolo che raggiunge la soglia genera un potenziale d'azione completo di altezza quasi costante, perché l'apertura dei canali del Na⁺, una volta partita, si autoalimenta. Uno stimolo più forte non produce un potenziale d'azione più grande: aumenta la frequenza di scarica e, in un nervo, recluta più fibre.
Posso modificare una figura dopo averla creata con Grafico del potenziale d'azione con etichette?
Sì. Apri in SciVis la figura generata con Grafico del potenziale d'azione con etichette per cambiare etichette, colori, annotazioni, impaginazione e altre impostazioni visive.
Posso usare le figure di Grafico del potenziale d'azione con etichette in un articolo?
Sì. Grafico del potenziale d'azione con etichette è pensato per figure scientifiche chiare e adatte alla pubblicazione. Prima dell’invio verifica sempre valori e norme della rivista.
Grafico del potenziale d'azione con etichette consente l’esportazione ad alta risoluzione?
Sì. Dopo aver modificato una figura Grafico del potenziale d'azione con etichette in SciVis puoi esportarla per articoli, poster, diapositive e relazioni.
Serve saper programmare per usare Grafico del potenziale d'azione con etichette?
No. Il caricamento guidato di Grafico del potenziale d'azione con etichette crea la prima versione e i controlli visivi di SciVis permettono di rifinirla.
Come usare Grafico del potenziale d'azione con etichette con i dati della tua ricerca
Verifica la selezione del grafico, le colonne di dati richieste, l'interpretazione e i flussi di lavoro di visualizzazione scientifica prima di generare la figura finale per la pubblicazione.
