Иллюстрации вестерн-блота выполняют две задачи в статье или лекции: они объясняют метод (чистая схема рабочего процесса вестерн-блота) и представляют результаты (дорожки, полосы, контроли нанесения и количественную оценку). И то и другое утомительно рисовать вручную, а одна неверно подписанная дорожка или пропущенный маркер кДа способны запутать рецензента. Это руководство дарит вам 24 готовых промпта для иллюстраций вестерн-блота, универсальный шаблон промпта и реальные сгенерированные примеры, чтобы вы могли за минуты создавать чистые, подписанные иммуноблот-схемы публикационного качества с помощью ИИ — без графических редакторов и навыков рисования.
Сразу оговорка: используйте эти промпты для иллюстраций вестерн-блота для схематических иллюстраций — учебных фигур, схем рабочих процессов и макетов рисунков. Они не заменяют ваши реальные экспериментальные изображения блотов; для фактических результатов представляйте собственные данные.
К концу этого руководства вы сможете:
- Сгенерировать схему рабочего процесса вестерн-блота, фигуру результата вестерн-блота, панель контроля нанесения, схему детекции антителами, диаграмму денситометрической количественной оценки и сравнение вестерн-блот vs ELISA из одного предложения.
- Адаптировать любой промпт под собственное исследование с помощью простого шаблона из четырёх частей.
- Избегать типичных ошибок, из-за которых ИИ-полосы вестерн-блота выглядят неправильно.
Вставьте любой промпт в генератор иллюстраций вестерн-блота, а затем доработайте результат, попросив добавить дорожку, отметить контроль нанесения, перекрасить или переподписать — или откройте его в редакторе SciDraw AI и продолжайте итерации.
Анатомия удачного промпта для вестерн-блота
Большинство слабых результатов возникает из расплывчатых промптов. Сильные промпты для генератора иллюстраций вестерн-блота состоят из четырёх частей:
- Объект — что вы показываете (например, «панель результатов вестерн-блота» или «рабочий процесс от SDS-PAGE до детекции»).
- Дорожки / полосы / маркеры (или шаги) — назовите дорожки (контроль vs обработанные), полосы целевого белка, контроль нанесения, лестницу кДа — или упорядоченные шаги рабочего процесса.
- Подписи — назовите каждую дорожку, полосу, антитело и положение молекулярной массы, которые нужно подписать.
- Стиль и компоновка — «плоская векторная графика, публикационное качество, поток слева направо, подписанная лестница кДа слева».
Шаблон: «Нарисуй [объект], показывающий [дорожки/полосы/маркеры или шаги]. Подпиши [дорожки, целевой белок, контроль нанесения, маркеры кДа]. Используй чистый плоский векторный стиль с подписанной лестницей кДа и полосой контроля нанесения».
Держите этот шаблон под рукой — каждый промпт ниже следует ему, и вы можете подставить свой собственный объект.
Как получить чистые и точные иллюстрации вестерн-блота
- Называйте дорожки. Скажите ИИ, какие именно дорожки рисовать (например, «контроль vs обработанные» или «0, 6, 12, 24 ч») и какие белки показать — ИИ подписывает то, что вы назвали.
- Просите лестницу кДа. Запросите маркер молекулярной массы и подпишите положения полос (например, «подпиши целевую полосу 55 кДа и GAPDH 37 кДа»).
- Включайте контроль нанесения. Добавьте GAPDH или β-актин под целевой полосой, чтобы панели результатов читались как нормированные.
- Выберите масштаб. Укажите, нужна ли вам схема рабочего процесса вестерн-блота, панель результатов, механизм детекции или диаграмма денситометрии — одна фигура на одну задачу.
- Итерируйте, не начинайте заново. Дорабатывайте фразой «добавь столбчатую диаграмму денситометрии рядом с блотом» или «перекрась обработанную дорожку» вместо переписывания всего промпта.
Схемы рабочего процесса и метода
Схема рабочего процесса вестерн-блота — самая востребованная схема: она проводит читателя через разделение SDS-PAGE, перенос, блокировку, инкубацию с антителами и детекцию. Начните с полного потока, затем приблизьте отдельные шаги.

- Нарисуй рабочий процесс вестерн-блота как поток слева направо: подготовка образца, разделение SDS-PAGE, перенос на мембрану, блокировка, инкубация с первичным и вторичным антителами и детекция, с подписью каждого шага.
- Нарисуй схему SDS-PAGE, показывающую разделение белков по размеру в полиакриламидном геле, с подписанными лестницей молекулярной массы и положениями лунок.
- Нарисуй шаг переноса (блоттинга), перемещающий белки с геля на мембрану, с подписанной сборкой «сэндвича» (гель, мембрана, фильтровальная бумага, направление электрода).
- Нарисуй шаг блокировки и отмывки вестерн-блота, показывающий блокирующий буфер, покрывающий мембрану для предотвращения неспецифического связывания антител.
- Нарисуй полную иммуноблот-схему от клеточного лизата до хемилюминесцентного сигнала как чистый горизонтальный конвейер с пронумерованными подписанными этапами.

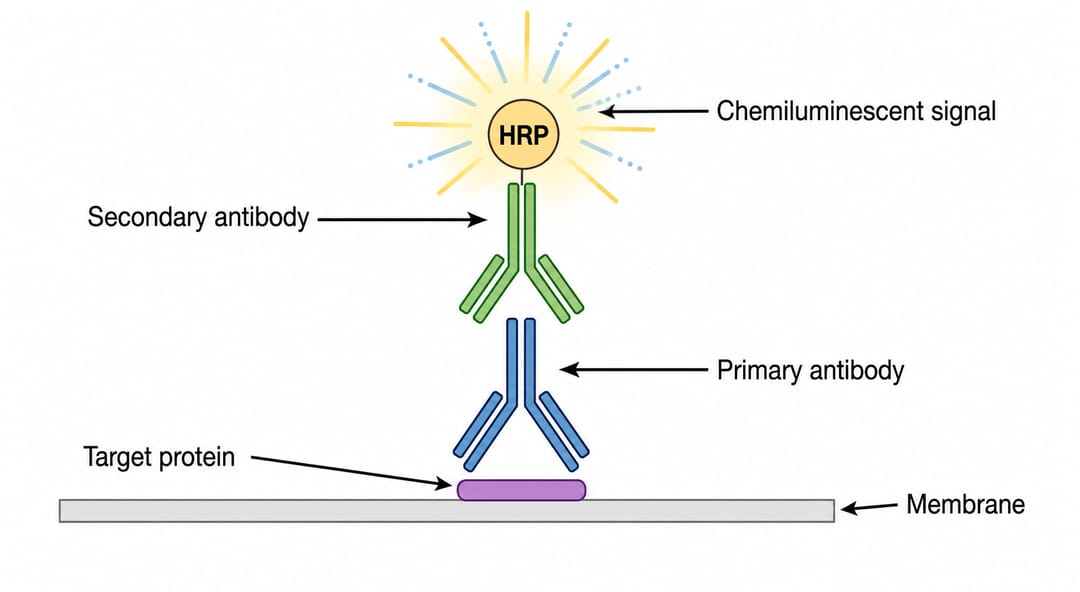

- Нарисуй шаг детекции антителами: целевой белок на мембране, связанный первичным антителом, затем вторичное антитело, конъюгированное с HRP, производящее хемилюминесцентный сигнал, с подписью каждого компонента.
- Нарисуй подписанную схему отношения первичное–вторичное антитело, показывающую, как одно первичное антитело распознаётся несколькими вторичными антителами для усиления сигнала.
Фигуры результатов и количественной оценки
Фигуры результатов — то, куда рецензенты смотрят в первую очередь. Эти промпты создают подписанные полосы вестерн-блота, контроли нанесения и диаграммы денситометрии — схематичную компоновку, которую вы бы использовали как макет рисунка перед подстановкой реальных данных.

- Нарисуй фигуру результата вестерн-блота с дорожками контроль vs обработанные, полосой целевого белка, полосой контроля нанесения под ней и лестницей маркеров кДа слева.
- Нарисуй панель результата вестерн-блота, показывающую нокдаун белка: сильная целевая полоса в контрольной дорожке и слабая полоса в дорожке siRNA/нокдауна, с контролем нанесения GAPDH.
- Нарисуй вестерн-блот, показывающий сверхэкспрессию белка, с более сильной целевой полосой в трансфицированной дорожке против контроля с пустым вектором.

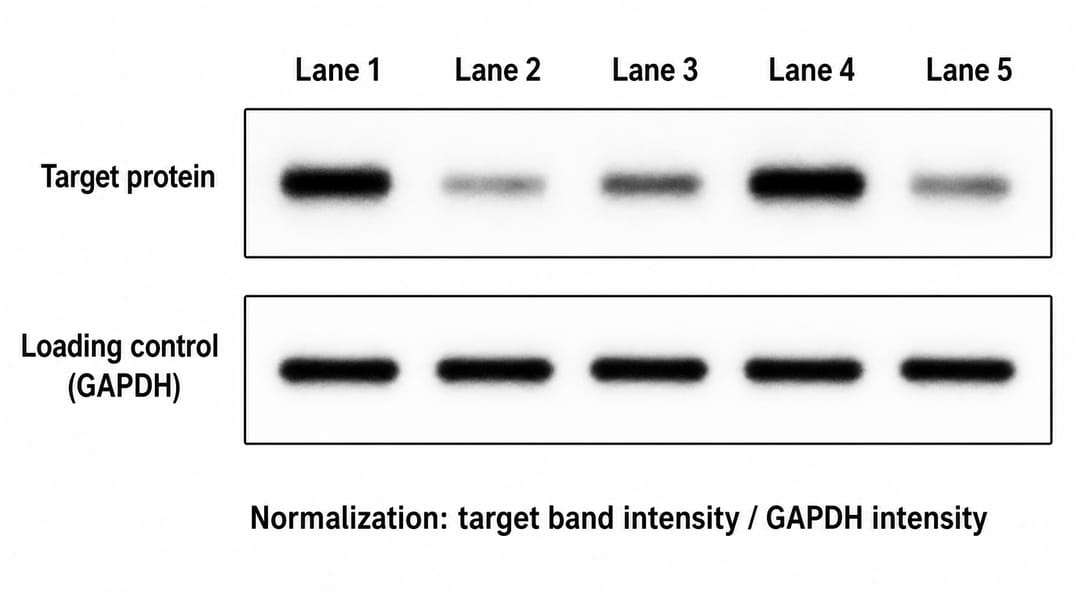

- Нарисуй схему контроля нанесения вестерн-блота, показывающую целевой белок над housekeeping-полосой (GAPDH или β-актин) по нескольким дорожкам, иллюстрируя нормировку.
- Нарисуй результат вестерн-блота с тремя биологическими повторами на условие, показывающий согласованные целевые полосы над равномерным контролем нанесения.
- Нарисуй вестерн-блот временного хода, показывающий изменение экспрессии белка по нескольким подписанным временным точкам (0, 6, 12, 24, 48 ч) с контролем нанесения.
- Нарисуй вестерн-блот «доза-ответ» с растущими концентрациями обработки по дорожкам и подписанной лестницей кДа.

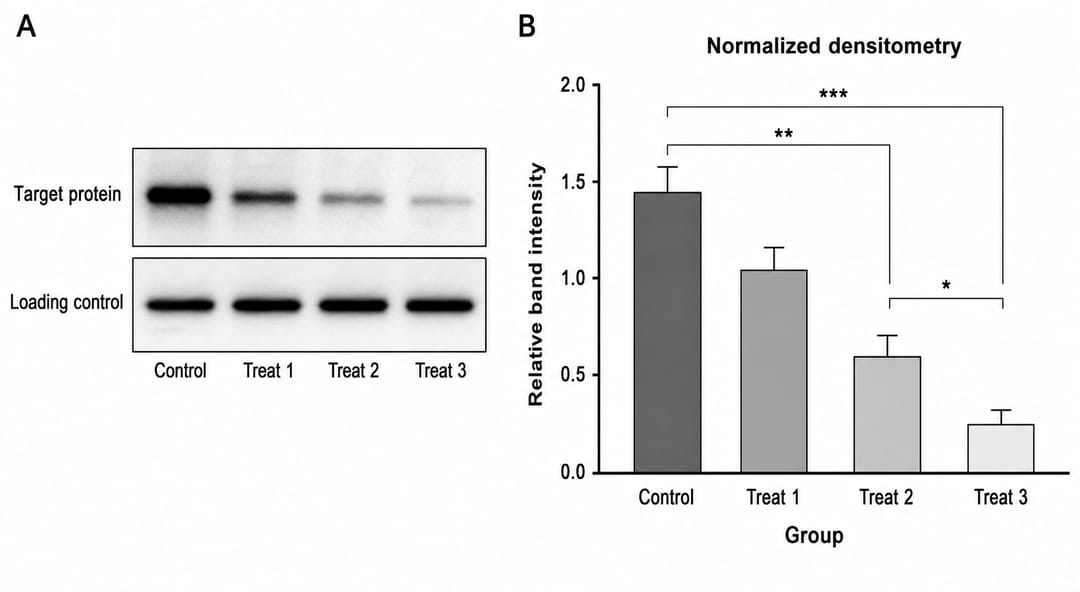

- Нарисуй фигуру количественной оценки вестерн-блота: дорожки блота слева и столбчатую диаграмму денситометрии относительной интенсивности полос справа, нормированную к контролю нанесения.
- Нарисуй панель денситометрической количественной оценки, сравнивающую интенсивность полос контроль vs обработанные в виде столбчатой диаграммы с планками погрешностей и маркером значимости.
- Нарисуй вестерн-блот фосфо-белка, показывающий полосы фосфорилированного и общего белка стопкой, с диаграммой соотношения, количественно оценивающей фосфорилирование.
Механизмы и сравнения
Эти промпты объясняют, как работает детекция и как вестерн-блот сравнивается с другими методами — идеально для учебных слайдов и обзорных статей.

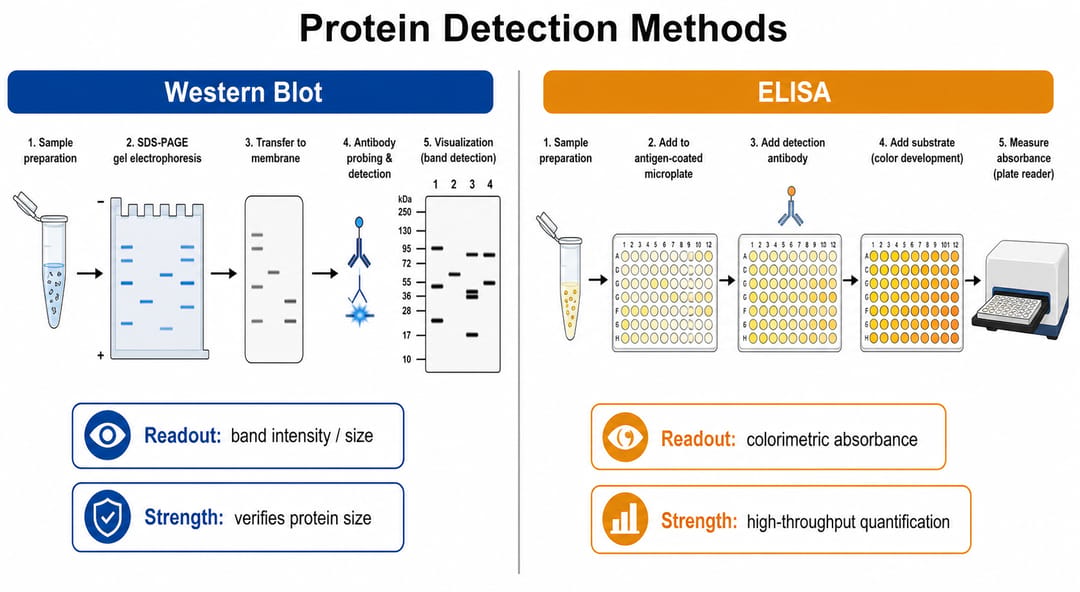

- Нарисуй двухколоночное сравнение вестерн-блот vs ELISA для детекции белка, подписав вывод, формат и главную сильную сторону каждого.
- Нарисуй механизм хемилюминесцентной детекции: HRP превращает субстрат в излучаемый свет, захватываемый системой визуализации, с подписью каждого элемента.
- Нарисуй сравнение хемилюминесцентной и флуоресцентной детекции вестерн-блота, подписав тип сигнала и метод детекции для каждой.
- Нарисуй распространённые исходы устранения неполадок вестерн-блота (нет полос, высокий фон, лишние/неспецифические полосы, «улыбающиеся» полосы) как подписанные панели с вероятными причинами.
- Нарисуй рабочий процесс ко-иммунопреципитации с последующим вестерн-блотом для детекции белок-белковых взаимодействий, подписав «приманку» (bait), «добычу» (prey) и шаги pull-down.
- Нарисуй сравнение вестерн-блота, нозерн-блота и саузерн-блота бок о бок, подписав целевую молекулу (белок, РНК, ДНК) для каждого.
- Нарисуй схему отмывки (stripping) и повторного зондирования, показывающую мембрану, с которой удаляются антитела и которая повторно зондируется для второго целевого белка.
Типичные ошибки (и как их исправить)
- Неподписанные дорожки или отсутствующая лестница кДа. Решение: назовите дорожки и явно запросите «подписанную лестницу маркеров кДа слева». Переспросите с «подпиши целевую полосу 55 кДа и GAPDH 37 кДа».
- Нет контроля нанесения. Решение: всегда просите полосу GAPDH или β-актина под целевой в панелях результатов, чтобы фигура читалась как нормированная.
- Все полосы выглядят одинаково. Решение: опишите ожидаемый паттерн («сильная полоса в контроле, слабая полоса в дорожке нокдауна»), чтобы полосы вестерн-блота передавали результат.
- Искажённый текст (типично для универсального ИИ-генератора изображений). Решение: SciDraw AI отрисовывает чистые подписи без засечек; при ошибке переспросите точную формулировку.
- Восприятие схемы как реальных данных. Решение: помните, что это иллюстрации — используйте их для схем рабочих процессов и макетов рисунков, а для фактических результатов представляйте собственные экспериментальные блоты.
Экспорт и использование иллюстраций вестерн-блота
Когда фигура выглядит правильно, экспортируйте её в редактируемый SVG или PowerPoint (PPTX) либо скачайте изображение в высоком разрешении для рукописи, слайдов или постера. Нужно исправить подпись дорожки, скорректировать значение кДа или перевести её? См. как редактировать текст и подписи в ИИ-фигуре. Нужна другая цветовая схема для доступности или под стиль журнала? См. как перекрасить схему (включая палитры, безопасные для дальтоников).
Часто задаваемые вопросы
Какой ИИ-инструмент лучший для создания иллюстрации вестерн-блота? Генератор иллюстраций вестерн-блота от SciDraw AI создан для схем вестерн-блота публикационного качества — схем рабочих процессов, панелей результатов с подписанными полосами и контролями нанесения, детекции антителами и денситометрии — с чистыми подписями и редактируемым экспортом в SVG/PPTX.
Как сделать иллюстрацию вестерн-блота с помощью ИИ? Опишите дорожки, целевой белок, контроль нанесения и маркеры кДа, которые вам нужны, затем сгенерируйте. Начните с промпта №8 для фигуры результата или промпта №1 для рабочего процесса и доработайте, добавив дорожки или диаграмму денситометрии.
Можно ли рисовать иллюстрации вестерн-блота онлайн бесплатно? Да — вы можете начать генерировать иллюстрации вестерн-блота бесплатно, а затем перейти на платный план для большего числа кредитов и редактируемого экспорта в SVG/PPTX для статей и слайдов.
Эти фигуры — реальные данные вестерн-блота или схемы? Это схематические иллюстрации для преподавания, схем рабочих процессов и макетов рисунков — не замена ваших экспериментальных изображений блотов. Для фактических результатов всегда представляйте собственные снятые блоты и денситометрию.
В чём разница между фигурой вестерн-блота и ELISA? Схема вестерн-блота показывает белки, разделённые по размеру в виде подписанных полос по дорожкам (с лестницей кДа и контролем нанесения), тогда как фигура ELISA обычно показывает планшет или колориметрический/абсорбционный вывод. Используйте промпт №18, чтобы нарисовать сравнение вестерн-блот vs ELISA бок о бок.
Начните создавать
Выберите любой промпт выше, вставьте его в генератор иллюстраций вестерн-блота и доработайте в редакторе SciDraw AI, пока он не будет соответствовать вашему исследованию. От рабочего процесса SDS-PAGE до полностью подписанной панели денситометрии — ваша следующая иллюстрация вестерн-блота в одном предложении от вас.
